Części do okapu Amica OKP 9655
Części do okapu Amica OKP 9655 obejmują między innymi szyby, elementy maskownicy, zawiasy, oświetlenie, uchwyty i siłownik. Przed zakupem porównaj wymiary, mocowanie oraz pełne dane z tabliczki znamionowej, ponieważ podobny wygląd części nie potwierdza zgodności.
Jak rozpoznać właściwą część do okapu Amica OKP 9655
Okap Amica OKP 9655 jest kominowym okapem skośnym o szerokości 90 cm, z obudową ze szkła i malowanej stali. W zależności od wersji urządzenie może występować z innym oznaczeniem końcowym, dlatego przed zamówieniem sprawdź, czy na tabliczce widnieje OKP9655S, czy inny wariant modelu. Znaczenie mają również rewizja konstrukcji, sposób mocowania oraz oznaczenie części.
W tej rodzinie urządzeń mogą występować zarówno części mechaniczne i obudowy, jak i elementy elektryczne: szyby, maskownice komina, zawiasy, uchwyty i wieszaki, uszczelki, siłownik, klosz lub panel oświetlenia oraz elementy sterowania. Nie każda część widoczna na zdjęciu jest zamienna z inną tylko dlatego, że ma podobny kształt.
Objaw a możliwa przyczyna
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Pęknięta lub wyszczerbiona szyba | Uderzenie, naprężenie przy mocowaniu, zbyt mocno dokręcone elementy | Wymiary szyby, położenie otworów, krawędzie i punkty podparcia | Szybę dobiera się po wymiarach i mocowaniu, nie tylko po szerokości okapu. Przed montażem usuń przyczynę naprężeń. |
| Szyba opada, nie utrzymuje pozycji albo zamyka się z oporem | Zużyty siłownik, uszkodzony zawias, wygięte mocowanie, cięższa lub niewłaściwa szyba | Stan obu zawiasów, osi obrotu, punktów mocowania i siłownika | Jeżeli zawias pracuje prawidłowo, a szyba nie utrzymuje pozycji, podejrzany jest siłownik. Nie wymieniaj go bez porównania długości, siły i sposobu mocowania. |

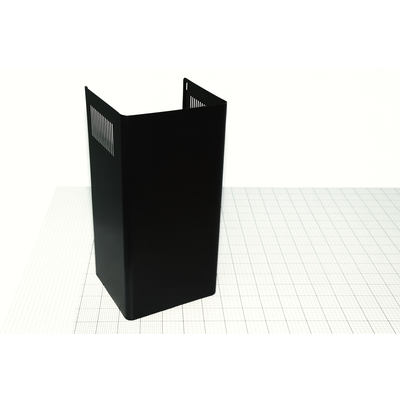

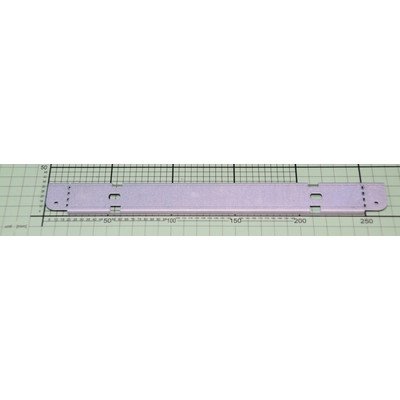

| Poluzowana lub odpadająca maskownica komina | Pęknięty uchwyt, wieszak, wyrwane mocowanie albo brak elementu dystansowego | Czy blacha jest odkształcona, czy uchwyt ma pęknięcia i czy śruby trzymają w korpusie | Sama wymiana uchwytu nie pomoże, jeśli uszkodzone jest miejsce mocowania w obudowie. Najpierw porównaj wszystkie punkty podparcia. |
| Oświetlenie nie świeci, ale wentylator działa | Panel lub moduł LED, klosz, przewód, złącze, sterowanie albo zasilacz oświetlenia | Czy uszkodzenie dotyczy całego panelu, złącza lub tylko osłony; oględziny wykonuj po odłączeniu zasilania | Ciemny panel nie oznacza automatycznie uszkodzenia samego źródła światła. Gdy przewód i złącze są prawidłowe, potrzebny jest pomiar właściwy dla danego układu. |
| Okap nie reaguje na panel i nie działa również światło | Zasilanie, przewód, bezpiecznik, moduł zasilający, sterownik albo połączenia | Gniazdo, przewód i widoczne ślady przegrzania; dalsze pomiary tylko według dokumentacji i przez osobę z kwalifikacjami | Brak reakcji wszystkich funkcji kieruje diagnostykę najpierw do zasilania i elektroniki, a nie do silnika lub szyby. |
| Silnik pracuje, ale ciąg jest słaby | Zabrudzony filtr, ograniczony kanał, zamknięta przepustnica, tryb pochłaniacza, nieprawidłowy montaż przewodu albo zużyty wentylator | Stan filtrów, drożność przewodu, kierunek przepływu, wirnik i klapę zwrotną | Część mechaniczna nie jest pierwszym podejrzanym, jeśli problem powoduje filtr lub instalacja odprowadzająca powietrze. |
| Wentylator buczy, nie rusza albo działa tylko na wybranym biegu | Zabrudzenie, silnik, kondensator, regulator, moduł sterujący lub połączenia | Czy wirnik obraca się swobodnie po odłączeniu urządzenia; oględziny przewodów i pomiar zgodny ze schematem modelu | Pomiar rezystancji uzwojeń nie potwierdza samodzielnie sprawności silnika pod obciążeniem. Nie wymieniaj silnika bez sprawdzenia zasilania i elementów sterujących. |

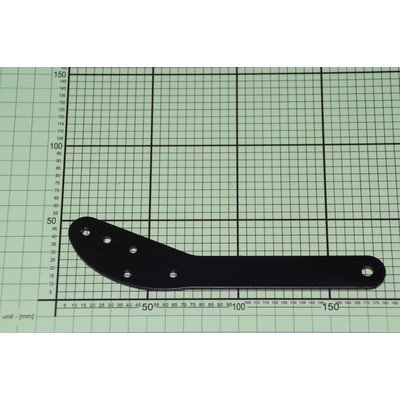

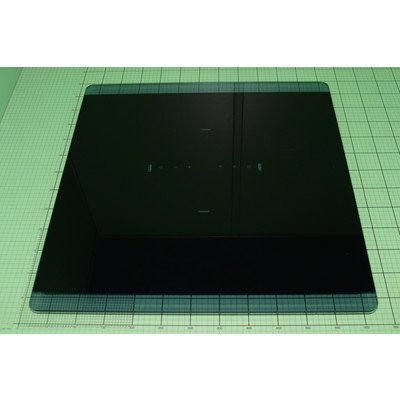

Szyba, zawiasy i mechanizm uchylnej części

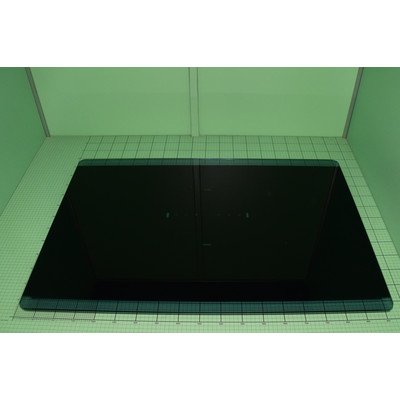

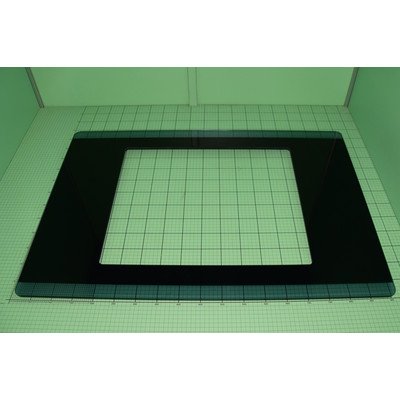

Przed zamówieniem szyby zmierz szerokość, wysokość i grubość, ale nie ograniczaj się do tych trzech wartości. Zapisz także kształt narożników, położenie otworów, rodzaj uchwytów, stronę montażu oraz sposób podparcia szkła. W katalogu części do tego modelu mogą występować osobno szyba główna, przednia szyba, płyta szklana lub element maskujący. Nazwy handlowe nie zawsze opisują tę samą część konstrukcyjną.
Jeśli szyba pękła po dokręceniu mocowania, sprawdź przed montażem:
- czy metalowe wsporniki nie są wygięte;

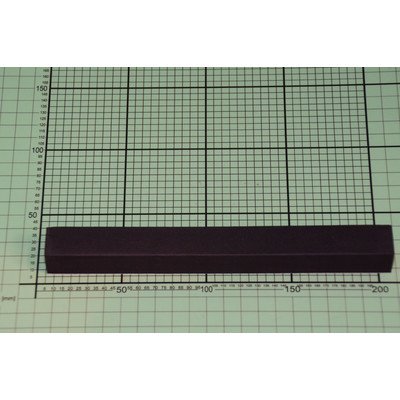

- czy między szkłem a metalem znajdują się właściwe podkładki lub uszczelki;
- czy śruby nie zostały dokręcone z nadmierną siłą;
- czy zawias porusza się bez zacięć;
- czy nowa szyba nie jest podparta tylko w jednym narożniku.
Przy wymianie odłącz okap od zasilania, zabezpiecz szybę przed upadkiem i najlepiej wykonuj demontaż w dwie osoby. Kolejność dostępu różni się między rewizjami: czasem trzeba najpierw zdjąć filtr przeciwtłuszczowy i wewnętrzną osłonę, a czasem uzyskać dostęp do zawiasu od strony frontu. Przed odłączeniem elementów zrób zdjęcia położenia podkładek, przewodów i mocowań.

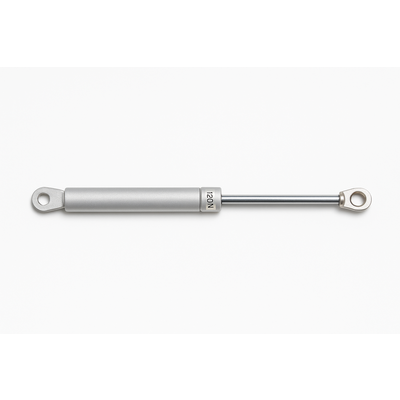

Siłownik nie powinien być dobierany wyłącznie po długości. Sprawdź długość w stanie złożonym i rozłożonym, rodzaj końcówek, kierunek pracy, siłę podaną na korpusie oraz sposób zamocowania. Jeżeli szyba jest cięższa z powodu innego wariantu szkła, siłownik o podobnym wyglądzie może nie utrzymać jej w prawidłowej pozycji.
Oświetlenie i elementy elektryczne

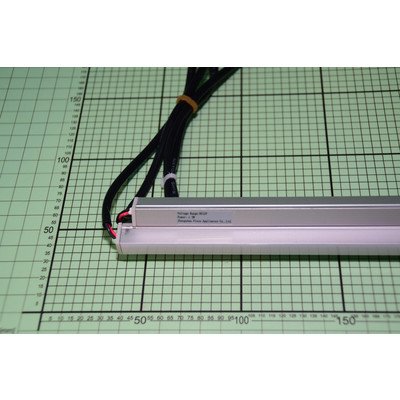

Jeżeli nie świeci tylko oświetlenie, a wentylator i panel sterowania działają, zacznij od oględzin klosza, panelu LED, złącza oraz przewodu. Nadpalone styki, luźna wtyczka lub ślady wilgoci mogą powodować ten sam objaw co uszkodzone źródło światła.
Do sprawdzenia modułu LED potrzebna jest znajomość układu zastosowanego w konkretnej wersji okapu. Pomiar ciągłości samego panelu może być mylący, ponieważ moduł może zawierać elektronikę, a jego prawidłowa praca zależy od zasilacza lub sterownika. Brak napięcia na złączu nie oznacza automatycznie uszkodzenia panelu LED — przyczyną może być sterownik, przewód albo układ sterowania.

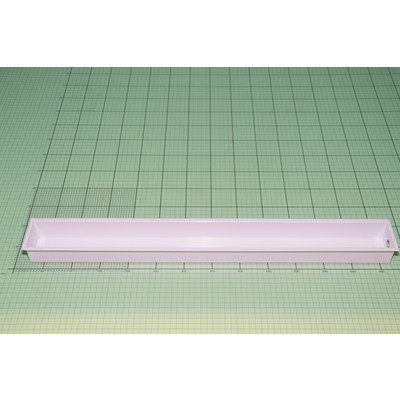

Dostęp do oświetlenia zwykle uzyskuje się po zdjęciu klosza lub przedniej osłony, jednak sposób mocowania zależy od wersji. Nie podważaj szkła metalowym narzędziem bez zabezpieczenia krawędzi. Przy montażu zwróć uwagę na kierunek złącza, ułożenie przewodu i to, aby przewód nie został ściśnięty przez szybę lub maskownicę.
Pomiary w obwodzie 230 V oraz pomiary na zasilonej płytce są przeznaczone dla wykwalifikowanego serwisanta. Przed demontażem elementów odłącz urządzenie od sieci, a samo wyjęcie wtyczki traktuj jako pierwszy krok, nie jako zamiennik sprawdzenia, czy obwód jest bez napięcia. Nie zwieraj zabezpieczeń i nie podłączaj panelu LED do przypadkowego zasilacza.
Gdy okap nie działa albo działa tylko częściowo
Najpierw rozdziel objaw na jeden z trzech scenariuszy:
- Nie działa nic — sprawdzenia wymagają zasilanie, przewód, bezpiecznik i moduł zasilający. W podobnych układach usterka bezpiecznika może być skutkiem awarii innego elementu, dlatego nie należy zakładać nowego bezpiecznika „na próbę”.
- Światło działa, ale wentylator nie — sprawdź filtr, swobodę obrotu wirnika, kondensator silnika, przewody i sterowanie biegiem. Jeżeli do silnika nie dociera zasilanie, podejrzany jest obwód sterowania, a nie sam silnik.
- Wentylator działa, ale światło nie — sprawdź osobny obwód oświetlenia, jego złącza i moduł LED. Elementy te mogą być zasilane inaczej niż silnik.
Przy pomiarach rezystancji urządzenie musi być odłączone od sieci, a badany element najlepiej odpięty od układu. Wynik „przerwa” może wskazywać na uszkodzenie przewodu, uzwojenia, bezpiecznika lub złącza, ale nie wskaże samodzielnie miejsca usterki. Z kolei rezystancja uzwojenia mieszcząca się w oczekiwanym zakresie nie potwierdza sprawności silnika pod napięciem i pod obciążeniem. Wartości rezystancji, napięcia oraz przypisanie pinów trzeba odczytać ze schematu właściwego dla konkretnego wariantu.
Jeśli panel sterowania jest całkowicie martwy, nie zaczynaj od zakupu silnika. W pierwszej kolejności sprawdza się zasilanie urządzenia i stan połączeń, a dopiero potem moduł sterujący lub zasilający. Jeżeli bezpiecznik na płytce jest przepalony, przyczyną może być zwarcie w zasilaczu, sterowniku, przewodzie lub innym obwodzie. Naprawa modułu bywa możliwa, ale wymaga identyfikacji uszkodzonych elementów, a nie tylko wymiany zabezpieczenia.
Dostęp i wymiana części
Przy wymianie części mechanicznych typowa kolejność wygląda następująco, lecz konkretna konstrukcja może wymagać innego dostępu:
- odłącz okap od zasilania i zabezpiecz szybę lub maskownicę;
- zdejmij elementy, które zasłaniają mocowanie, zwykle filtr i wewnętrzną osłonę;
- oznacz przewody i wykonaj zdjęcia złączy przed ich odłączeniem;
- odkręcaj mocowania bez obciążania szkła i nie ciągnij za przewody;
- porównaj nową część z wymontowanym elementem przed ostatecznym montażem;
- zamontuj uszczelki, podkładki i elementy dystansowe w tej samej funkcji, w jakiej pracowały wcześniej;
- sprawdź ręcznie ruch szyby, stabilność maskownicy i brak ocierania wirnika;
- po zamknięciu obudowy wykonaj próbę oświetlenia, sterowania i wszystkich biegów.
Nie wierć nowych otworów w szybie ani obudowie tylko po to, aby dopasować część o niepewnej zgodności. Jeżeli nowy element ma inne otwory, złącze lub sposób mocowania, najpierw zweryfikuj numer katalogowy i wariant urządzenia.
Jak dobrać część Amica
Dla Amica sam napis OKP 9655 może nie wystarczyć do potwierdzenia zgodności. Przy zapytaniu lub zamówieniu przygotuj:
- model urządzenia z tabliczki znamionowej;
- kod wyrobu, jeśli znajduje się na tabliczce;
- pełny, 14-cyfrowy numer fabryczny;
- oznaczenie starej części, jeśli jest czytelne;
- zdjęcie uszkodzonego elementu oraz jego mocowania;
- wymiary części i informację, po której stronie jest zamontowana.
Wersja z końcówką modelu, na przykład OKP9655S, może mieć inne wyposażenie niż wariant opisany skrótem OKP 9655. Dotyczy to szczególnie panelu LED, modułu sterowania, szyb, elementów zawiasów i części maskownicy. Identyczne złącze również nie jest wystarczającym dowodem zgodności, ponieważ może występować inne napięcie, sterowanie lub sposób mocowania.
Najbezpieczniejszy następny krok to odczytanie wszystkich danych z tabliczki znamionowej i porównanie numeru części, wymiarów oraz mocowania. Jeśli oznaczenie jest niepełne, dołącz wyraźne zdjęcie tabliczki i uszkodzonej części zamiast zamawiać element wyłącznie na podstawie fotografii produktu.
FAQ
Czy OKP 9655 i OKP9655S oznaczają ten sam okap?
Nie należy zakładać tego bez sprawdzenia tabliczki znamionowej. Skrót modelu może odnosić się do rodziny urządzeń, natomiast końcówka, kod wyrobu i numer fabryczny pomagają rozróżnić wariant techniczny. Przed zakupem części porównaj pełne oznaczenie.
Czy pękniętą szybę można zastąpić szybą o tej samej szerokości?
Nie. Oprócz szerokości liczą się wysokość, grubość, kształt narożników, otwory, punkty podparcia i sposób mocowania. Niewłaściwa szyba może być naprężona i pęknąć przy dokręcaniu lub uchylaniu.
Okap działa, ale szyba opada. Czy trzeba wymienić zawias?
Nie zawsze. Za opadanie może odpowiadać siłownik, wygięty wspornik, zużyta oś zawiasu albo nieprawidłowo osadzona szyba. Sprawdź, czy zawias porusza się płynnie i czy siłownik ma właściwą długość oraz siłę dla danego wariantu.
Czy brak światła oznacza uszkodzenie panelu LED?
Nie. Przyczyną może być złącze, przewód, moduł sterujący lub zasilacz oświetlenia. Dopiero kontrola całego obwodu, wykonana bezpiecznie i zgodnie ze schematem, pozwala zawęzić diagnozę.
Co sprawdzić, gdy nie działa cały okap?
Najpierw rozdziel problem zasilania od problemu sterowania. Sprawdź gniazdo i przewód oraz oględziny połączeń. Dalsza diagnostyka bezpiecznika, modułu i elementów po stronie 230 V wymaga odpowiednich kwalifikacji; przepalonego zabezpieczenia nie należy wymieniać bez ustalenia przyczyny.
Czy zdjęcie części wystarczy do jej doboru?
Zwykle nie. Zdjęcie pomaga rozpoznać kształt, ale nie pokazuje wszystkich wymiarów, rewizji i parametrów elektrycznych. Dołącz pełne oznaczenie Amica, kod wyrobu, 14-cyfrowy numer fabryczny, wymiary oraz zdjęcia mocowania.
