Błąd E09 w zmywarkach Bosch i Siemens oznacza problem z grzaniem wody. W większości modeli grzałka jest wbudowana w pompę myjącą z grzałką, a E09 pojawia się, gdy grzałka ma przerwę, zadziałał jej bezpiecznik termiczny, przewody lub złącze straciły styk albo moduł sterujący nie podaje napięcia. Grzałkę zmierzysz multimetrem przy odłączonym zasilaniu: grzałka 2000 W ma ok. 26 Ω, a 2400 W – ok. 22 Ω. Wynik OL oznacza przerwę. Pompę z grzałką do zmywarek Bosch i Siemens kupisz w CzesciAGD.pl od ok. 215 do 730 zł. Część dobieraj po numerze E-Nr z tabliczki znamionowej.
Zmywarka Bosch lub Siemens przerywa program, naczynia są zimne i tłuste, a na wyświetlaczu pojawia się E09 albo miga kontrolka. Ten sam błąd występuje też w zmywarkach Neff, które powstają w tej samej grupie producenta. To jedna z najlepiej rozpoznawalnych usterek tych marek – i w większości przypadków kończy się wymianą jednej części.
Z tego poradnika dowiesz się, co dokładnie oznacza E09, jak sprawdzić pompę z grzałką, przewody i moduł oraz jak dobrać właściwą pompę z grzałką lub grzałkę do zmywarki.
Co oznacza błąd E09 w zmywarce Bosch i Siemens
E09 to błąd obwodu grzania. Moduł sterujący włącza grzałkę, a gdy temperatura wody nie rośnie albo obwód grzałki jest przerwany, zatrzymuje program i zapisuje błąd.
W większości nowszych zmywarek Bosch, Siemens i Neff grzałka jest zintegrowana z pompą myjącą – woda nagrzewa się, przepływając przez obudowę pompy. W starszych modelach stosowano osobną grzałkę przepływową. Dlatego zanim kupisz część, sprawdź, jaki typ grzania ma Twoja zmywarka.
Częściej spotykane przyczyny E09:
- przerwa w grzałce pompy – spalona grzałka albo zadziałany bezpiecznik termiczny wbudowany w grzałkę,
- luźne lub nadpalone złącze grzałki albo uszkodzony przewód wiązki,
- moduł sterujący, który nie podaje napięcia na grzałkę – np. uszkodzony przekaźnik,
- zbyt mało wody w pompie – zatkane filtry lub problem z poborem wody powodują pracę grzałki bez wystarczającego przepływu.
Tabela diagnostyczna
| Objaw | Prawdopodobna przyczyna | Jak potwierdzić | Część | Koszt części | Sam czy serwis |
|---|---|---|---|---|---|
| E09, woda zimna, grzałka OL | Spalona grzałka lub bezpiecznik termiczny w pompie | Pomiar grzałki na złączu pompy | Pompa z grzałką | ok. 215–730 zł | Sam |
| E09, grzałka ma prawidłową rezystancję | Złącze lub przewód grzałki | Oględziny złącza, pomiar przewodów | Wiązka | zależnie od modelu | Sam |
| E09 przy dobrej grzałce i przewodach | Moduł sterujący, przekaźnik grzałki | Pomiar napięcia na złączu grzałki | Moduł sterujący | ok. 890–900 zł | Tylko osoba z uprawnieniami lub serwis |
| E09 sporadycznie, filtry zabrudzone | Zbyt mało wody, praca grzałki bez przepływu | Czyszczenie filtrów, test dopływu | Filtry | zależnie od modelu | Sam |
| Wybija bezpiecznik po starcie grzania | Przebicie grzałki do obudowy | Pomiar między grzałką a masą | Pompa z grzałką | ok. 215–730 zł | Sam |
Krok 1: filtry, dopływ wody i ponowne uruchomienie
Zanim zaczniesz: wyjmij wtyczkę z gniazdka przed zdjęciem filtrów, cokołu i każdym pomiarem. Jeśli zmywarka jest na gwarancji producenta, zgłoś usterkę do autoryzowanego serwisu.
- Wyjmij i umyj filtry z dna komory. Zatkane sito ogranicza ilość wody w pompie, a grzałka pracująca bez przepływu szybko się przegrzewa.
- Sprawdź dopływ wody: ok. 10 l w minutę z węża do wiadra.
- Odłącz zmywarkę od zasilania na kilka minut, podłącz ponownie i uruchom krótki program z grzaniem. Jeśli E09 wraca, przejdź do pomiarów.
Filtry znajdziesz w kategorii filtry, sita i mikrofiltry do zmywarek.
Krok 2: pomiar grzałki w pompie
Pomiar grzałki rozstrzyga w większości przypadków, czy E09 wymaga wymiany pompy.
- Wyjmij wtyczkę z gniazdka i zakręć wodę.
- Zdejmij cokół, a w razie potrzeby połóż zmywarkę ostrożnie na plecach na kocu, aby dostać się do pompy od spodu. Wcześniej wypompuj lub wybierz wodę z komory.
- Zrób zdjęcie podłączenia i odepnij złącze grzałki na obudowie pompy.
- Ustaw multimetr na zakres 200 Ω i zmierz rezystancję między stykami grzałki. Wartość wynika ze wzoru R = U²/P: grzałka 2000 W ma ok. 26 Ω, 2400 W ok. 22 Ω. Moc grzałki podaje tabliczka pompy lub dokumentacja.
- Interpretacja: wynik w tym zakresie – grzałka sprawna; OL – przerwa w grzałce albo zadziałany bezpiecznik termiczny, czyli pompa do wymiany.
- Sprawdź przebicie: zmierz rezystancję między każdym stykiem grzałki a metalową częścią obudowy pompy. Prawidłowo multimetr pokazuje OL. Pomiar izolacji miernikiem 500 V (wynik co najmniej 1 MΩ) wykonuje osoba z uprawnieniami SEP.
Szczegółowy opis pomiarów grzałki znajdziesz w poradniku spalona grzałka w zmywarce – objawy i pomiar.

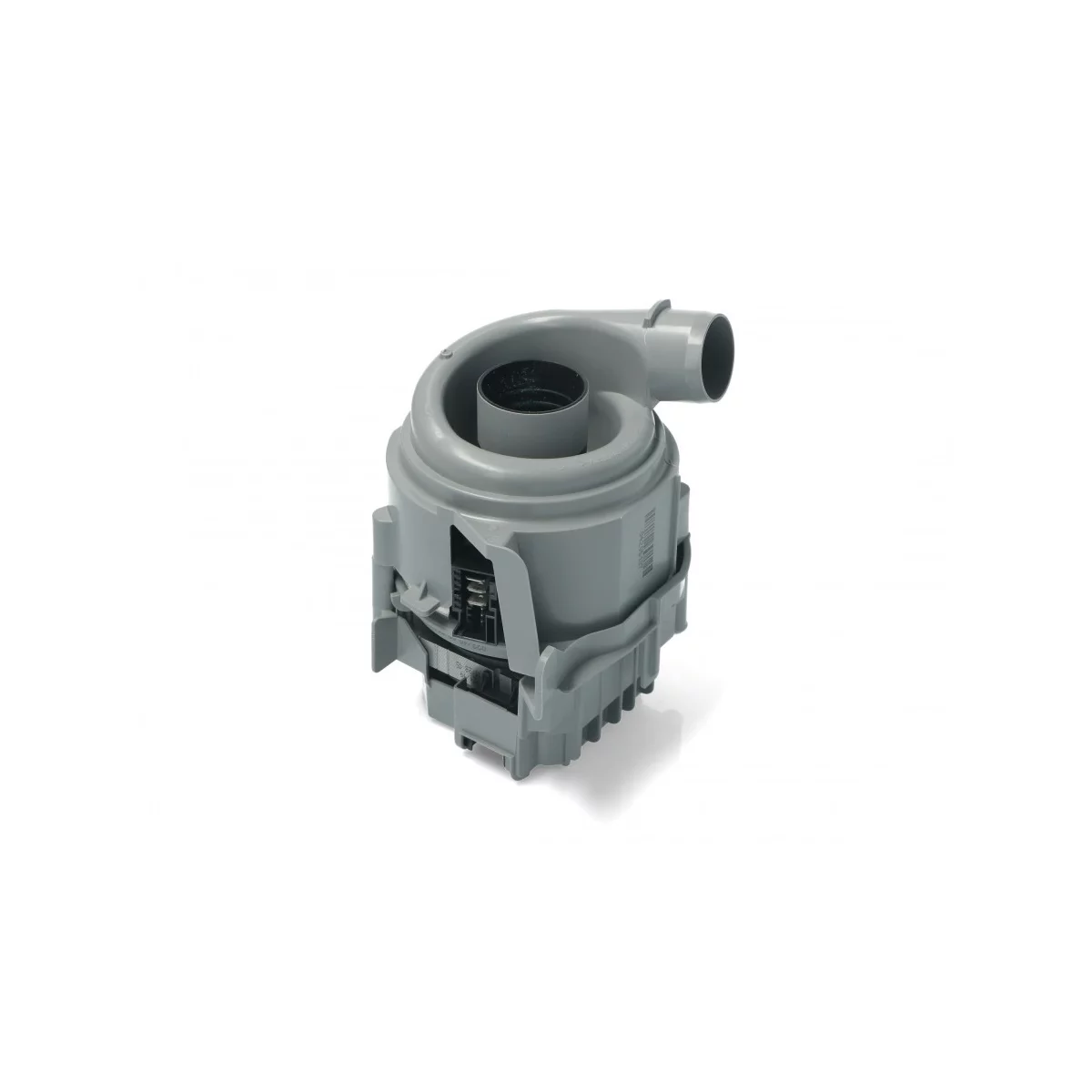

Pompa myjąca z grzałką do zmywarki Bosch / Siemens 1BS3610-06AA 12019637 Kompletna pompa myjąca z grzałką do zmywarek Bosch i Siemens – rozwiązuje błąd E09, gdy grzałka w pompie ma przerwę lub przebicie. 450,00 zł • Zobacz produkt → |
Krok 3: złącze, przewody i czujnik temperatury
Sprawna grzałka przy błędzie E09 to sygnał, by sprawdzić połączenia i czujnik temperatury.
- Obejrzyj złącze grzałki: nadpalone, odbarwione lub luźne styki powodują przerwy w grzaniu. Nadpalony konektor wymień razem z odcinkiem przewodu.
- Zmierz każdą żyłę przewodu od złącza grzałki do modułu: prawidłowo poniżej 1 Ω.
- Czujnik temperatury NTC w zmywarkach Bosch i Siemens jest zwykle wbudowany w pompę z grzałką lub w jej obudowę. Jego rezystancja spada wraz ze wzrostem temperatury – wynik OL albo bliski 0 Ω oznacza uszkodzenie. Wartości dla konkretnej temperatury podaje dokumentacja.
Czujniki do tych zmywarek znajdziesz w kategorii czujniki zmywarek Bosch i Siemens oraz czujniki temperatury NTC do zmywarek, a przewody – w kategorii wiązki elektroniki i przewody modułu.
Krok 4: napięcie na grzałce i moduł sterujący
Gdy grzałka, czujnik i przewody są sprawne, przyczyną E09 bywa moduł sterujący.
- Pomiar pod napięciem 230 V wykonuje wyłącznie osoba z uprawnieniami elektrycznymi SEP. W fazie grzania na złączu grzałki powinno być ok. 230 V AC (207–253 V).
- Napięcie jest, a woda się nie grzeje – uszkodzona grzałka. Napięcia nie ma przy sprawnych przewodach – uszkodzony przekaźnik lub moduł sterujący.
- Moduły do zmywarek Bosch i Siemens są często programowane pod konkretny model – dobieraj je wyłącznie po numerze E-Nr i numerze starego modułu.
Moduły znajdziesz w kategorii programatory i moduły do zmywarek Bosch i Siemens.
Pompa myjąca z grzałką do zmywarki Bosch / Siemens 00651956 Pompa myjąca z grzałką do zmywarek Bosch i Siemens – wymień ją, gdy pomiar grzałki pokazuje OL, a woda w zmywarce pozostaje zimna. 529,00 zł • Zobacz produkt → |
Wymiana pompy z grzałką krok po kroku
Wymiana pompy z grzałką zajmuje zwykle ok. 1–1,5 godziny. Potrzebujesz wkrętaka Torx, płaskiego wkrętaka, szczypiec do opasek, ręczników i miski na wodę.
- Wyjmij wtyczkę z gniazdka, zakręć wodę, wyjmij kosze i filtry, wybierz wodę z dna komory.
- Odkręć węże od instalacji, wysuń zmywarkę z zabudowy i połóż ją ostrożnie na plecach na kocu.
- Zdejmij dolną osłonę, sfotografuj podłączenia i odepnij złącza pompy oraz grzałki.
- Zdejmij opaski węży, zwolnij mocowanie pompy (zwykle obrót lub zatrzaski) i wyjmij ją.
- Załóż nową pompę z nową uszczelką, podłącz węże, opaski i złącza według zdjęć.
- Postaw zmywarkę, podłącz wodę i prąd, uruchom program z grzaniem i sprawdź szczelność.
Pompy do tych zmywarek znajdziesz też w kategorii pompy do zmywarek Bosch i Siemens.

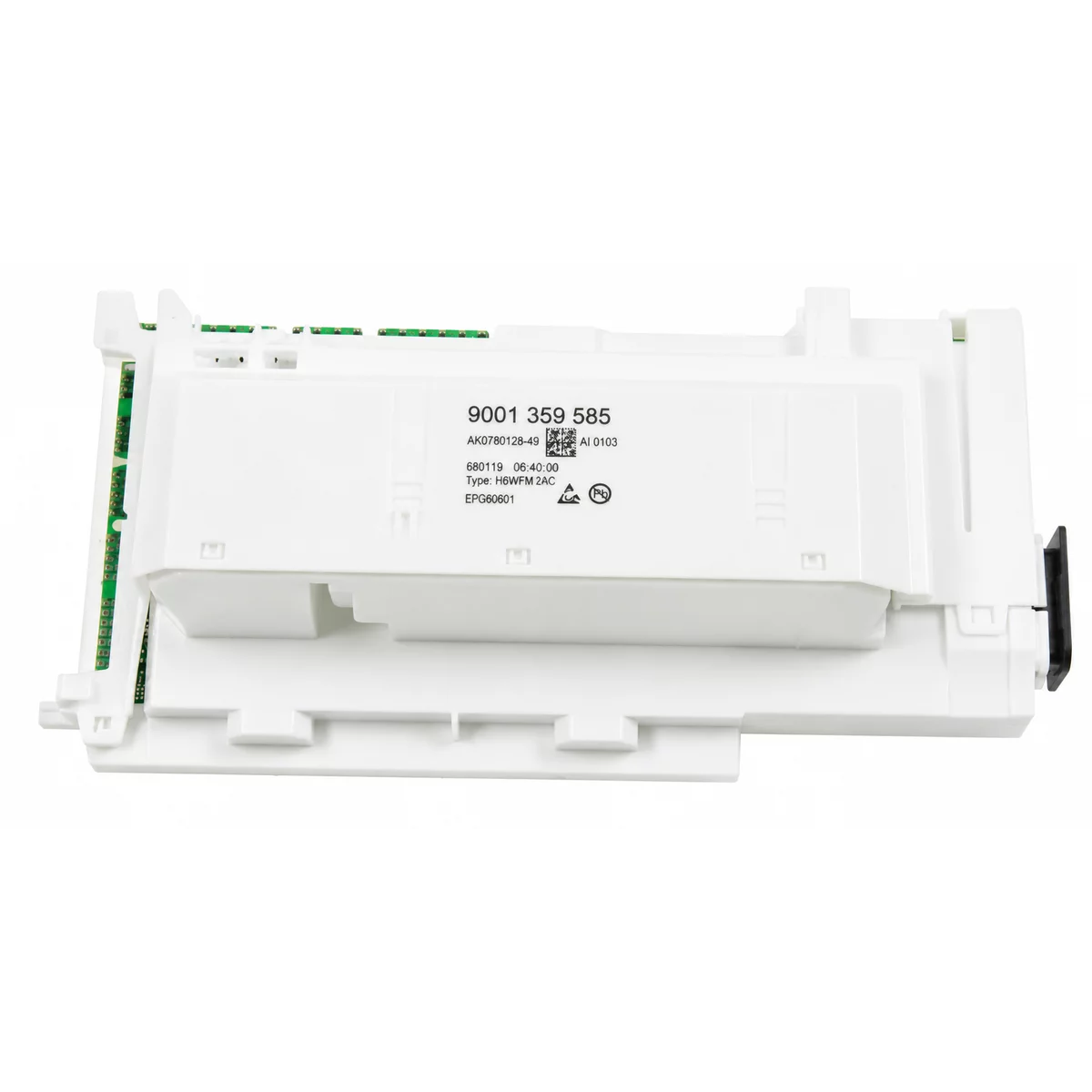

Moduł sterujący zmywarki Bosch / Siemens 12007789 – zaprogramowany Zaprogramowany moduł sterujący do zmywarek Bosch i Siemens – dla przypadków, gdy grzałka i przewody są sprawne, a moduł nie podaje napięcia na grzałkę. 893,52 zł • Zobacz produkt → |
Jak dobrać pompę z grzałką po tabliczce znamionowej
Pompę z grzałką dobieraj po numerze E-Nr i FD z tabliczki znamionowej oraz po numerze starej pompy. Pompy Bosch i Siemens różnią się mocą, liczbą styków, kształtem króćców i złączem. Tabliczka znamionowa znajduje się na bocznej krawędzi drzwi. Numer E-Nr ma postać np. SMS…, SPV… lub SN…, a FD to czterocyfrowy kod daty produkcji.
| Oznaczenie | Gdzie je znaleźć | Do czego służy |
|---|---|---|
| E-Nr | Tabliczka na krawędzi drzwi | Model zmywarki |
| FD | Tabliczka obok E-Nr | Wersja produkcyjna – części zmieniają się między wersjami |
| Numer pompy | Naklejka na obudowie pompy | Potwierdzenie zgodności części |
Jeśli nie masz pewności, podaj E-Nr i FD doradcy CzesciAGD.pl pod numerem +48 732 145 282.
Oryginał czy zamiennik
Przy pompie z grzałką i module wybieraj część o numerze zgodnym z oryginałem. Pompa musi pasować mocą, złączem i mocowaniem, a moduł – oprogramowaniem do konkretnego modelu. Każda część w CzesciAGD.pl ma w opisie oznaczenie, czy jest oryginałem, czy zamiennikiem.
Przykładowe ceny w CzesciAGD.pl: pompa z grzałką Bosch / Siemens 12019637 450,00 zł, pompa z grzałką Bosch / Siemens 00651956 529,00 zł, zaprogramowany moduł sterujący Bosch / Siemens 12007789 893,52 zł.
Naprawa czy nowa zmywarka
Wymiana pompy z grzałką zwykle się opłaca. Pompa kosztuje od ok. 215 do 730 zł, a pozostałe podzespoły zmywarki Bosch lub Siemens są zwykle w dobrym stanie. Jeśli jednocześnie uszkodzony jest moduł sterujący w kilkunastoletniej zmywarce, porównaj łączny koszt obu części z ceną nowego urządzenia.
Co zrobisz sam, a co tylko serwis
Samodzielnie wykonasz:
- czyszczenie filtrów i kontrolę dopływu wody,
- pomiar grzałki, czujnika i przewodów przy odłączonym zasilaniu,
- wymianę pompy z grzałką.
Osobie z uprawnieniami SEP lub serwisowi zostaw:
- pomiar napięcia na grzałce i pomiar izolacji miernikiem 500 V,
- diagnozę i wymianę modułu sterującego,
- każdą naprawę zmywarki objętej gwarancją producenta.
Najczęstsze błędy
| Błąd | Skutek | Jak uniknąć |
|---|---|---|
| Zakup modułu bez pomiaru grzałki | Drogi moduł, błąd E09 nadal | Najpierw pomiar grzałki i przewodów |
| Dobór pompy tylko po wyglądzie | Inne złącze lub moc | Dobór po E-Nr, FD i numerze pompy |
| Montaż pompy bez nowej uszczelki | Wyciek i zadziałanie Aquastopu | Nowa uszczelka przy każdej wymianie |
| Kasowanie E09 bez czyszczenia filtrów | Ponowne przegrzanie grzałki | Czyste filtry i prawidłowy dopływ |
Najczęstsze pytania
Co oznacza E09 w zmywarce Bosch?
E09 oznacza błąd obwodu grzania wody. Najczęściej uszkodzona jest grzałka w pompie myjącej, rzadziej złącze, przewody albo moduł sterujący.
Jak skasować błąd E09?
Odłącz zmywarkę od zasilania na kilka minut i uruchom ponownie. Jeśli błąd wraca, zmierz grzałkę – skasowanie błędu nie usuwa jego przyczyny.
Czy można wymienić samą grzałkę w pompie Bosch?
W większości zmywarek Bosch i Siemens grzałka jest zintegrowana z pompą i wymienia się cały zespół pompy z grzałką.
Ile kosztuje pompa z grzałką do zmywarki Bosch?
W CzesciAGD.pl pompy z grzałką do zmywarek Bosch i Siemens kosztują od ok. 215 do 730 zł, zależnie od modelu i mocy.
Gdzie kupić pompę z grzałką do zmywarki Bosch lub Siemens?
Pompy z grzałką, czujniki, moduły i filtry do zmywarek Bosch, Siemens i Neff znajdziesz w CzesciAGD.pl. Wysyłka z magazynu następuje w 24–48 h, dostawa kosztuje 15,99 zł, a od 500 zł jest darmowa.
Podsumowanie i kolejne kroki
- Wyczyść filtry, sprawdź dopływ wody i zrestartuj zmywarkę.
- Zmierz grzałkę w pompie: ok. 26 Ω dla 2000 W, ok. 22 Ω dla 2400 W, OL oznacza przerwę.
- Sprawdź złącze, przewody i czujnik temperatury.
- Przy sprawnych elementach zleć pomiar napięcia osobie z uprawnieniami SEP, a uszkodzoną część zamów po E-Nr i FD.
Jeśli Twoja zmywarka Bosch nie grzeje i nie domywa naczyń bez kodu błędu, przeczytaj poradnik zmywarka Bosch nie grzeje i nie domywa.
