Czujniki temperatury, NTC i zmętnienia wody do zmywarki
Czujniki temperatury NTC oraz czujniki zmętnienia wody kontrolują nagrzewanie i pomagają dostosować przebieg programu do stanu wody. Ich usterka może powodować mycie w zimnej wodzie, nieprawidłowy czas cyklu lub kod błędu, ale podobne objawy dają też grzałka, przewody i moduł. Część dobieraj według pełnego oznaczenia z tabliczki znamionowej zmywarki.
Czujnik NTC a czujnik zmętnienia – czym się różnią?
Czujnik NTC mierzy temperaturę wody. Jego rezystancja zmienia się wraz z temperaturą – w typowym termistorze NTC maleje podczas ogrzewania. Moduł sterujący wykorzystuje ten sygnał do nadzorowania podgrzewania, przebiegu programu i ochrony przed nieprawidłową temperaturą.
Czujnik zmętnienia wody działa optycznie: ocenia ilość zawieszonych w wodzie zanieczyszczeń. W programach automatycznych jego odczyt może wpływać między innymi na czas mycia, liczbę płukań lub wybór zaprogramowanego wariantu cyklu.

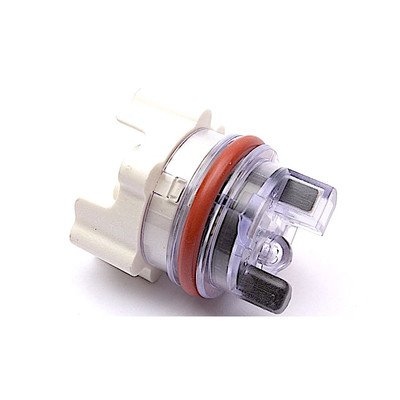

W części zmywarek obie funkcje są połączone w jednym zespole określanym jako OVI, OWI albo czujnik zmętnienia z NTC. Podobna obudowa nie oznacza jednak identycznego układu pinów, charakterystyki termistora ani zgodności ze sterownikiem.
Jakie objawy mogą wskazywać na problem z czujnikiem?
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności |
| Zmywarka myje w zimnej wodzie | NTC, grzałka, zabezpieczenie termiczne, przewody lub sterowanie grzałką | Rezystancję grzałki, ciągłość przewodów i reakcję NTC na zmianę temperatury |
| Woda przegrzewa się albo program zatrzymuje się podczas grzania | Błędny odczyt NTC, słaby kontakt termiczny, uszkodzona wiązka lub moduł | Osadzenie czujnika, złącza, przebieg rezystancji NTC oraz kod zapisany w pamięci błędów |
| Program automatyczny trwa nietypowo długo lub krótko | Zabrudzony czujnik optyczny, piana, niewłaściwy poziom wody, usterka czujnika lub sterownika | Filtry, jakość wody w misie, obecność piany, powierzchnię optyczną i połączenia czujnika |
| Naczynia pozostają niedomyte lub mokre | Zbyt niska temperatura, słaba cyrkulacja, zatkane filtry albo ramiona, niewłaściwe dozowanie detergentu | Czy woda się nagrzewa, czy ramiona obracają się oraz czy filtry i dysze są drożne |
| Pojawia się kod błędu | Czujnik, wiązka, zasilanie czujnika, moduł albo inny element kontrolowanego układu | Znaczenie kodu dla pełnego modelu i wyniki procedury serwisowej przewidzianej przez producenta |
Kod błędu nie jest automatycznym wskazaniem części do wymiany. Oznaczenia kodów różnią się pomiędzy producentami, seriami, a niekiedy także wariantami tego samego modelu. W jednym urządzeniu brak sygnału czujnika może przerwać program, a w innym sterownik przejdzie na wartości domyślne i dokończy cykl.

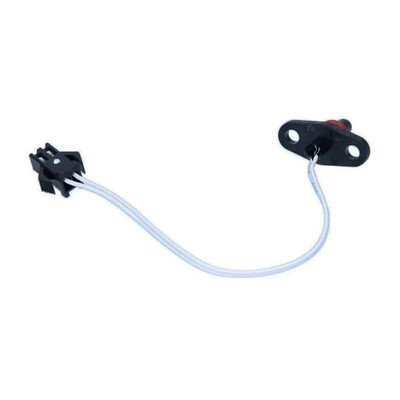

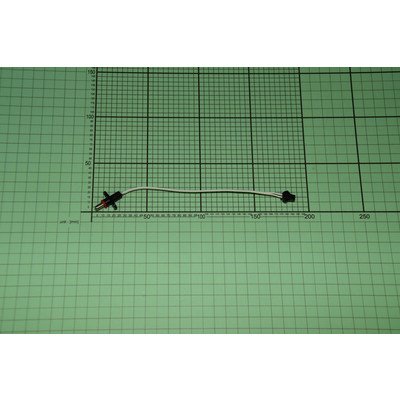

Jak sprawdzić czujnik temperatury NTC?
Pomiar wykonuje się przy zmywarce odłączonej od zasilania i po wypięciu czujnika z instalacji. Pomiar przez podłączony moduł może zostać zafałszowany przez elementy elektroniczne sterownika.
- Obejrzyj korpus czujnika, uszczelnienie, styki oraz wiązkę. Ślady wody we wtyczce, korozja, pęknięcie przewodu albo wysunięty pin mogą powodować taki sam objaw jak uszkodzony termistor.
- Ustaw multimetr na pomiar rezystancji i podłącz sondy do styków samego NTC. W zespole wielofunkcyjnym nie wybieraj pinów na podstawie wyglądu – potrzebny jest schemat właściwego wariantu.
- Zanotuj rezystancję i temperaturę czujnika. Następnie ogrzewaj element stopniowo, na przykład w ciepłej wodzie, chroniąc złącze przed zamoczeniem.
- Rezystancja sprawnego NTC powinna zmieniać się płynnie, bez chwilowych przerw i gwałtownych skoków. Dla typowego NTC będzie malała podczas ogrzewania.
- Wynik porównaj z tabelą serwisową konkretnej zmywarki lub numeru części. Nie istnieje jedna prawidłowa rezystancja wspólna dla wszystkich czujników stosowanych w zmywarkach.
Odczyt nieskończonej rezystancji oznacza przerwę w badanym obwodzie, a wartość bliska zeru może wskazywać zwarcie. Płynna zmiana rezystancji potwierdza jedynie, że termistor reaguje na temperaturę – nie dowodzi jeszcze, że jego charakterystyka jest zgodna z wymaganiami sterownika.
Dlaczego zwykły test ciągłości nie wystarcza przy czujniku zmętnienia?

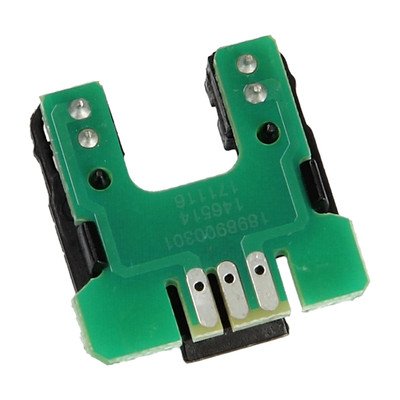

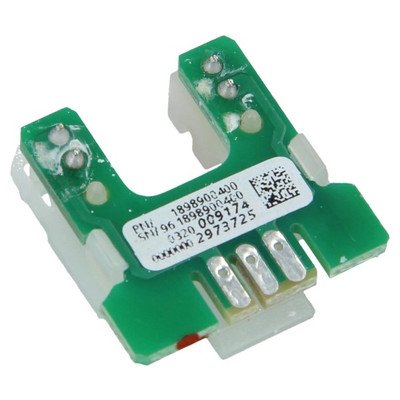

Czujnik zmętnienia jest układem optyczno-elektronicznym. Może zawierać nadajnik światła, odbiornik, elektronikę sygnałową, a czasem także termistor. Funkcji optycznej nie należy oceniać wyłącznie brzęczykiem multimetru ani przypadkowym pomiarem rezystancji pomiędzy pinami.
Sensowna kolejność diagnostyki obejmuje:
- kontrolę zabrudzenia powierzchni optycznej i osadu w misie;
- sprawdzenie, czy w komorze nie występuje nadmierna piana zakłócająca odczyt;
- oględziny uszczelnienia, wtyczki oraz przewodów prowadzących do modułu;
- odczyt błędów i uruchomienie testu serwisowego właściwego dla modelu;
- pomiar zasilania i sygnału tylko według schematu producenta.
Pomiary napięcia przy pracującym urządzeniu są przeznaczone dla wykwalifikowanego technika. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi i dokumentacji danego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jeżeli czujnik jest prawidłowo zasilany, ale procedura serwisowa nie wykrywa oczekiwanej odpowiedzi, podejrzenie pada na czujnik. Brak zasilania nie rozstrzyga natomiast jego niesprawności – trzeba sprawdzić wiązkę, styki i moduł.
Co wykluczyć przed zakupem czujnika?
Gdy zmywarka nie grzeje
Najpierw warto sprawdzić grzałkę przepływową lub pompę z grzałką, zabezpieczenie termiczne oraz przewody. Sprawny NTC nie naprawi przerwanego elementu grzejnego ani uszkodzonego przekaźnika. Z kolei wymiana grzałki nie pomoże, jeżeli moduł otrzymuje błędną informację o temperaturze.
Gdy program automatyczny działa niewłaściwie
Wyczyść filtry, sita i mikrofiltry, usuń resztki z misy i sprawdź, czy zastosowany detergent nie powoduje silnego pienienia. Brudna woda wynikająca ze słabej filtracji może być prawidłowo rozpoznawana przez czujnik – długi cykl nie musi wtedy oznaczać jego awarii.

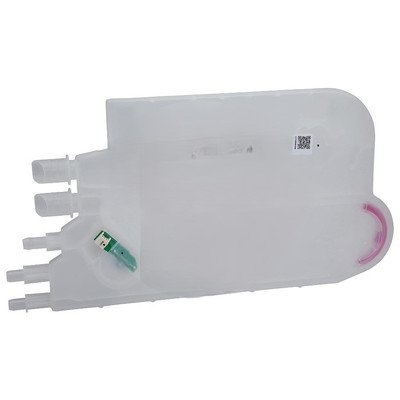

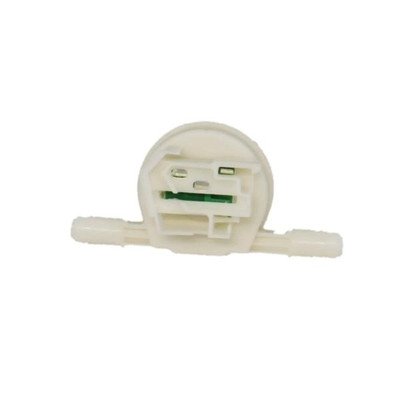

Nie należy również mylić zmętnienia z poziomem wody. Za napełnianie mogą odpowiadać przepływomierz, presostat lub hydrostat i czujnik poziomu wody. Zbyt mała ilość wody pogarsza cyrkulację i grzanie, przez co objawy mogą przypominać usterkę NTC lub czujnika optycznego.
Gdy wymiana czujnika nie usunęła usterki
Sprawdź ciągłość każdego przewodu pomiędzy czujnikiem a modułem, poruszając wiązką podczas pomiaru. Przewód może zachowywać ciągłość w jednej pozycji, a przerywać po wsunięciu zmywarki w zabudowę. Skontroluj również styki pod kątem wilgoci, nalotu i utraty docisku.
Dopiero po potwierdzeniu czujnika, wiązki, grzałki i pozostałych elementów danego obwodu można podejrzewać moduł sterujący zmywarki. Wymiana drogiego modułu bez pomiarów nie jest prawidłową metodą diagnostyczną.
Gdzie znajduje się czujnik i jak wygląda wymiana?
Czujniki temperatury i zmętnienia są zwykle połączone z misą lub kanałem, przez który przepływa woda. Dostęp może prowadzić przez cokół i dolną osłonę albo od spodu urządzenia. W niektórych konstrukcjach czujnik zwalniają zatrzaski, w innych występuje mocowanie obrotowe lub śruby.
Nie ma jednej bezpiecznej instrukcji odwracania zmywarki. Część producentów dopuszcza ułożenie określonych modeli na tylnej ścianie, natomiast inni wymagają prowadzenia prac w pozycji pionowej ze względu na ryzyko zalania elektroniki pozostałą wodą. Przed demontażem trzeba sprawdzić dokumentację właściwego urządzenia.
Typowy przebieg wymiany wygląda następująco:
- Odłącz zasilanie, zamknij dopływ wody i opróżnij misę z pozostałości wody.
- Wysuń zmywarkę tylko wtedy, gdy wymaga tego droga dostępu. Zabezpiecz podłogę i ostre krawędzie obudowy.
- Zdejmij właściwą osłonę, zrób zdjęcie ułożenia przewodów i odłącz wtyczkę bez ciągnięcia za przewody.
- Zwolnij mocowanie czujnika zgodnie z jego konstrukcją. Nie podważaj na siłę plastikowej misy.

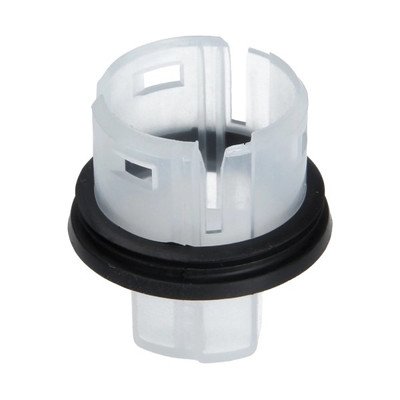

- Usuń stare uszczelnienie, jeżeli nie jest częścią pozostającą w gnieździe. Pozostawienie starego pierścienia razem z nowym może uniemożliwić pełne osadzenie czujnika.
- Oczyść powierzchnię przylegania bez rysowania okna optycznego. Załóż właściwy, nieuszkodzony pierścień uszczelniający.
- Osadź część do końca, zablokuj mocowanie i podłącz przewody. Czujnik wciśnięty tylko częściowo może przeciekać do podstawy zmywarki.
- Po złożeniu skontroluj szczelność i wykonaj program testowy lub krótki cykl obserwacyjny przewidziany dla modelu.
Jak dobrać właściwy czujnik do zmywarki?
Nie dobieraj czujnika wyłącznie według zdjęcia, liczby pinów ani skróconej nazwy modelu. Znaczenie mają numer katalogowy, charakterystyka NTC, funkcje zespołu, złącze, mocowanie, średnica, uszczelnienie i wersja elektroniki urządzenia.
Odczytaj pełne dane z tabliczki znamionowej, zwykle umieszczonej na krawędzi drzwi lub przy otworze komory. W zależności od producenta potrzebne są między innymi:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Przed zamówieniem porównaj zgodność katalogową ze wszystkimi danymi urządzenia. Jeżeli oznaczenie jest nieczytelne, wykonaj wyraźne zdjęcie całej tabliczki znamionowej – bez obcinania końcówek numerów i kodów wariantu.
FAQ – czujniki do zmywarek
Czy uszkodzony czujnik NTC zawsze powoduje brak grzania?
Nie. Sterownik może przerwać grzanie, ograniczyć je, zastosować czas domyślny albo zgłosić błąd – zależy to od konstrukcji zmywarki. Brak grzania może też wynikać z uszkodzenia grzałki, zabezpieczenia, przewodów, przekaźnika lub modułu.
Czy czujnik zmętnienia można wyczyścić zamiast wymieniać?
Jeżeli problemem jest osad na powierzchni optycznej, delikatne czyszczenie może przywrócić prawidłowy odczyt. Nie naprawi ono uszkodzonego nadajnika, odbiornika, termistora, zalanej elektroniki ani skorodowanych styków.
Czy każda zmywarka ma czujnik zmętnienia wody?
Nie. Jest on stosowany przede wszystkim w urządzeniach i programach wykorzystujących ocenę zabrudzenia wody. Niektóre zmywarki realizują cykl według stałego algorytmu albo używają innego zestawu czujników.
Czy prawidłowa rezystancja w temperaturze pokojowej potwierdza sprawność NTC?
Nie w pełni. Trzeba jeszcze sprawdzić, czy rezystancja zmienia się płynnie podczas ogrzewania i czy wartości odpowiadają charakterystyce przewidzianej dla konkretnego czujnika. Termistor może reagować, lecz przekłamywać temperaturę.
Dlaczego nowy czujnik nie chce wejść do gniazda?
Sprawdź, czy w gnieździe nie pozostał stary pierścień uszczelniający, czy nowa uszczelka ma właściwy wymiar i czy czujnik jest ustawiony zgodnie z zaczepami. Nie wciskaj go narzędziem – uszkodzenie misy lub uszczelnienia spowoduje wyciek.
