Grzałki zmywarek
Grzałki przepływowe i pompy z grzałką podgrzewają wodę krążącą w układzie myjącym zmywarki. Ich usterka może powodować zimne mycie, niedomyte naczynia, przerwany program lub błąd grzania, ale podobne objawy daje też słaby obieg wody, czujnik NTC albo sterowanie. Część dobieraj według pełnego oznaczenia z tabliczki znamionowej, numeru katalogowego oraz wykonania pompy i przyłączy.

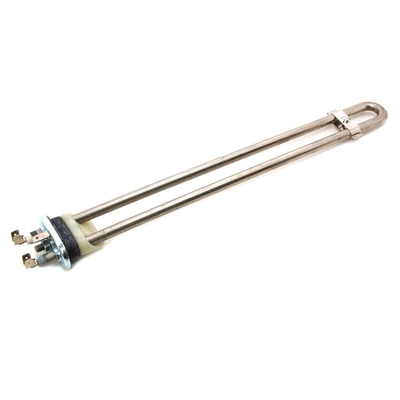

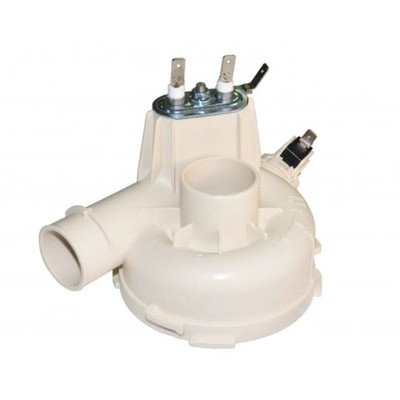

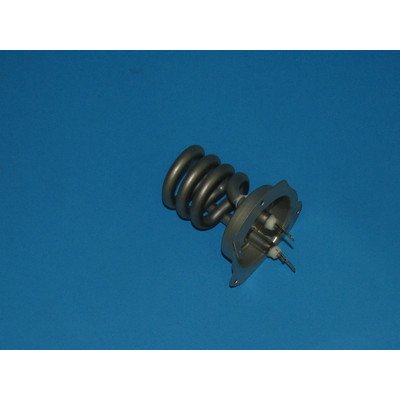

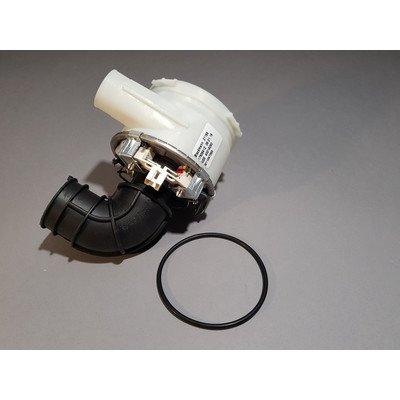

Grzałka przepływowa a pompa z grzałką

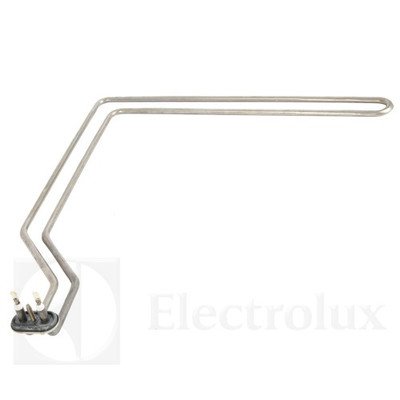

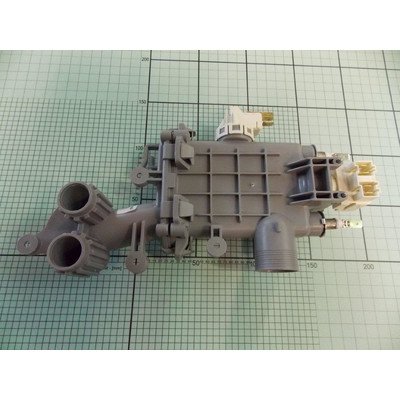

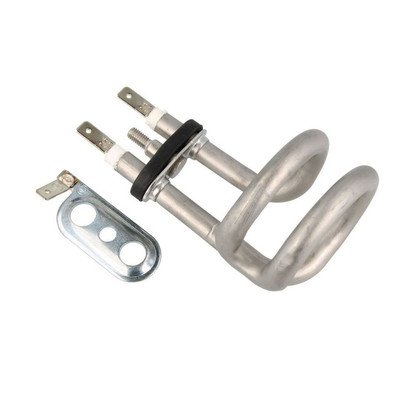

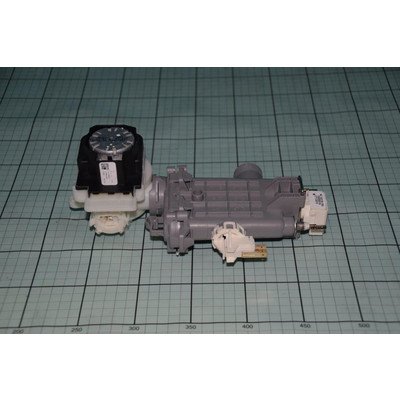

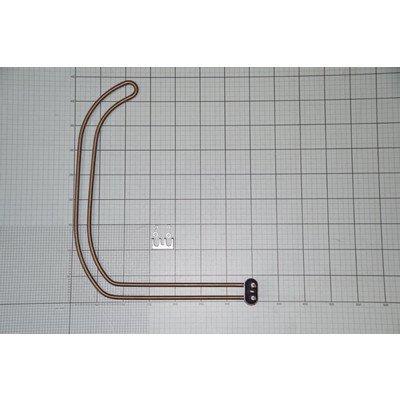

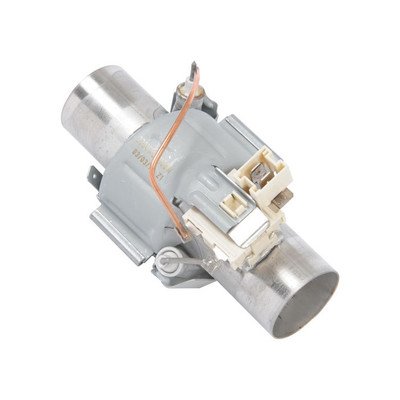

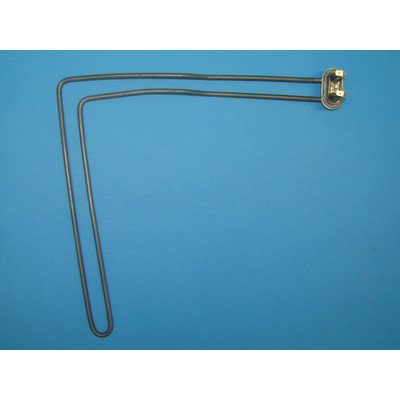

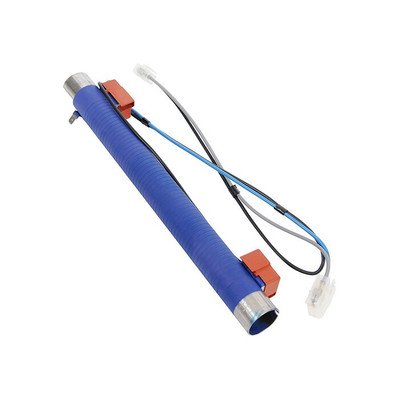

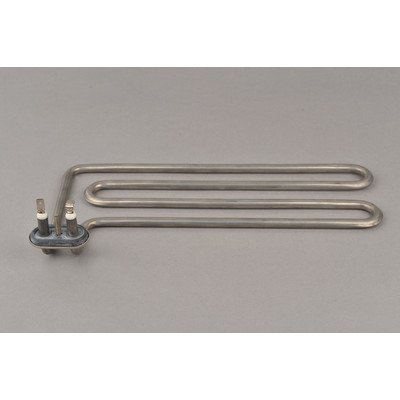

Grzałka przepływowa podgrzewa wodę przepływającą z pompy myjącej do układu natryskowego. W zależności od konstrukcji może być osobnym zespołem połączonym przewodami wodnymi z pompą albo częścią kompletnej pompy myjącej, nazywanej pompogrzałką lub pompą cyrkulacyjną z grzałką.
To rozróżnienie ma znaczenie podczas naprawy. W jednej zmywarce można wymienić sam zespół grzewczy, a w innej producent przewiduje kompletną pompę z silnikiem, grzałką, czujnikiem temperatury i uszczelnieniem. Podobny kształt korpusu nie oznacza, że podzespoły są zamienne.
Jak rozpoznać problem z podgrzewaniem wody?
Brak gorącej pary i mokre naczynia nie są jeszcze dowodem uszkodzenia grzałki. Sposób suszenia zależy od programu i konstrukcji zmywarki: część urządzeń wykorzystuje kondensację, wymiennik ciepła, automatyczne otwieranie drzwi lub dodatkowy układ suszenia.
Bardziej miarodajne jest połączenie kilku objawów:
- tłuste osady i słabe rozpuszczanie detergentu mimo czystych filtrów i prawidłowego ułożenia naczyń;
- zimne wnętrze także podczas programu z wysoką temperaturą;
- bardzo długi cykl, zatrzymanie programu albo pozostawanie czasu na jednej wartości;
- kod błędu dotyczący grzania, temperatury, pompy myjącej lub obiegu wody;
- zadziałanie zabezpieczenia instalacji elektrycznej podczas etapu, w którym powinna włączyć się grzałka;
- głośna, nierówna praca pompy, słaby natrysk i jednoczesny brak podgrzewania.
Niektóre zmywarki po wykryciu problemu z temperaturą kończą program w zimnej wodzie, natomiast inne zatrzymują cykl. Brak kodu błędu nie potwierdza więc sprawności układu grzewczego.
Brak grzania nie zawsze oznacza przepaloną grzałkę
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Zmywarka myje zimną wodą, ale pompa pracuje normalnie | przerwa grzałki, uszkodzony NTC, przewód, złącze lub przekaźnik | rezystancję odłączonej grzałki, wiązkę, styki i reakcję NTC na zmianę temperatury | przerwa grzałki kwalifikuje ją do wymiany; prawidłowa rezystancja nie wyklucza usterki sterowania |
| Woda jest tylko letnia, a natrysk słaby | za mało wody, zabrudzone filtry, problem z zaworem, poziomem wody albo pompą myjącą | filtry, ramiona, ilość pobieranej wody, drożność układu i intensywność natrysku | grzanie może być ograniczone, jeśli nie zostały spełnione warunki prawidłowego przepływu |
| Program przerywa zabezpieczenie elektryczne | upływność grzałki, zalane złącze, uszkodzona wiązka lub moduł | ślady wody i przegrzania oraz izolację grzałki odpowiednim przyrządem | zwykły pomiar ciągłości nie wystarcza do oceny izolacji pod napięciem roboczym |
| Pompa buczy, nie tłoczy lub pracuje nierówno | zablokowany wirnik, zużycie pompy, uszkodzenie silnika albo jego elektroniki | swobodę obiegu, obecność ciał obcych i zgodne z dokumentacją pomiary silnika | w pompogrzałce sprawna sekcja grzejna nie oznacza sprawnego napędu pompy |
| Grzałka ma ciągłość, lecz nie jest załączana | NTC, zabezpieczenie termiczne, kontrola przepływu, wiązka lub moduł | cały tor sterowania zgodnie ze schematem danego modelu | wymiana grzałki na podstawie samego objawu prawdopodobnie nie rozwiąże problemu |
Przy słabym myciu zacznij od filtrów, drożności ramion i obiegu wody. Odpowiednie elementy znajdziesz w kategoriach filtrów i sit do zmywarek oraz pomp myjących i odpływowych. Dopiero po potwierdzeniu prawidłowej cyrkulacji można rzetelnie oceniać sam układ grzewczy.
Jak sprawdzić grzałkę przepływową miernikiem?
Przed demontażem odłącz zmywarkę od zasilania, zakręć dopływ wody, wyjmij wodę pozostającą w misie i upewnij się, że przewód zasilający nie może zostać przypadkowo podłączony. Pomiar wykonuj na odłączonych zaciskach grzałki. Pomiar przez wiązkę podłączoną do modułu może obejmować inne elementy obwodu i prowadzić do błędnych wniosków.
Rezystancja elementu grzejnego
Ustaw miernik na pomiar rezystancji i przyłóż sondy do dwóch zacisków zasilających grzałkę. Oczekiwany rząd wielkości można oszacować ze wzoru R = U²/P, ale wynik trzeba porównać z mocą, napięciem i dokumentacją konkretnej części.
Dla zimnego elementu przeznaczonego do zasilania 230 V wartości obliczeniowe wynoszą przykładowo:
- około 29 Ω dla 1800 W;
- około 26 Ω dla 2000 W;
- około 25 Ω dla 2100 W.
Są to wartości orientacyjne, a nie uniwersalna specyfikacja wszystkich grzałek. Na wynik wpływają tolerancja wykonania, temperatura elementu, przewody miernika oraz konstrukcja zespołu.
- Brak przejścia lub wskazanie poza zakresem oznacza przerwany obwód elementu grzejnego.
- Rezystancja zbliżona do wartości wynikającej z mocy potwierdza ciągłość, ale nie sprawność całego układu podczas pracy.
- Wartość bliska zeru lub wyraźnie niezgodna z danymi części wymaga ponownego sprawdzenia punktów pomiarowych i identyfikacji zacisków.
Nie podłączaj wymontowanej grzałki ani pompogrzałki bezpośrednio do 230 V. Suchy element może szybko się przegrzać, a silnik pompy może być napędem elektronicznie komutowanym, którego nie wolno zasilać jak zwykłego silnika sieciowego.
Sprawdzenie przebicia do obudowy
Zmierz rezystancję między każdym zaciskiem grzałki a metalowym korpusem lub zaciskiem ochronnym, jeśli konstrukcja go posiada. Niska albo stabilna, mierzalna rezystancja wskazuje na uszkodzenie izolacji.
Wskazanie braku przejścia na zwykłym multimetrze nie potwierdza jednak pełnej sprawności. Upływność może ujawniać się dopiero pod wyższym napięciem probierczym, po rozgrzaniu lub po kontakcie elementu z wodą. Wiarygodne badanie izolacji wymaga odpowiedniego miernika i procedury dla danego podzespołu.
Pomiary izolacji oraz diagnostyka zmywarki pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak sprawdzić czujnik temperatury i sterowanie?
W wielu pompogrzałkach czujnik NTC jest częścią zespołu albo znajduje się bezpośrednio przy nim. Po odłączeniu czujnika można zmierzyć jego rezystancję w temperaturze pokojowej, a następnie stopniowo go ogrzać. W typowym termistorze NTC rezystancja powinna maleć płynnie wraz ze wzrostem temperatury. Dokładna wartość zależy od charakterystyki zastosowanej w danym modelu.
Brak wskazania, skoki wartości albo brak reakcji na temperaturę mogą oznaczać uszkodzenie czujnika lub jego połączeń. Sam prawidłowy odczyt w jednym punkcie temperatury nie potwierdza całej charakterystyki. Czujniki znajdziesz w kategorii czujników temperatury, NTC i zmętnienia wody.
Jeżeli grzałka i NTC mają wiarygodne wyniki, sprawdzenia wymagają również:
- styki wtyczek pod kątem luzu, korozji i śladów przegrzania;
- ciągłość przewodów, zwłaszcza w miejscach narażonych na ruch i wilgoć;

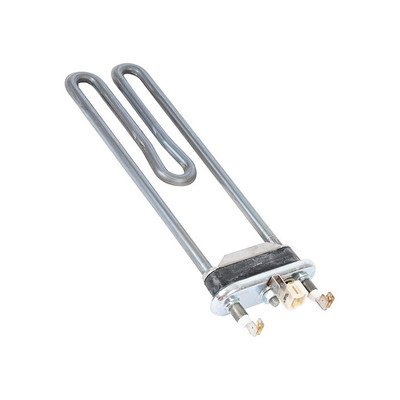

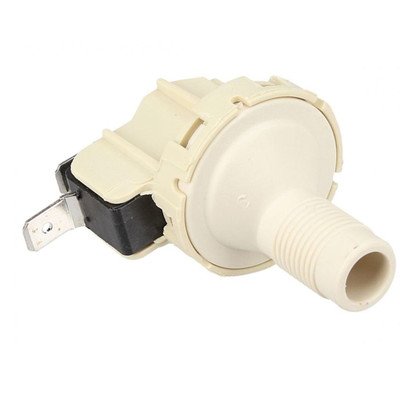

- zabezpieczenie termiczne oraz element potwierdzający przepływ lub właściwy poziom wody;
- przekaźnik grzałki, jego połączenia lutowane i układ sterujący;
- warunki załączenia grzania zapisane w dokumentacji serwisowej urządzenia.
Brak właściwego poziomu wody może wynikać między innymi z układu napełniania lub czujnika poziomu wody. Moduł rozważaj dopiero po wykluczeniu grzałki, NTC, wiązki, złączy i problemów z obiegiem. Dostępne zespoły sterujące są zebrane w kategorii modułów do zmywarek.
Gdzie znajduje się grzałka i jak uzyskać do niej dostęp?
Grzałka przepływowa lub pompogrzałka jest zwykle zamontowana pod komorą zmywania, przy misie i pompie cyrkulacyjnej. Droga dostępu nie jest jednak wspólna dla wszystkich modeli.
W zależności od konstrukcji konieczne może być:
- zdjęcie cokołu i dolnej osłony serwisowej;
- wysunięcie zmywarki z zabudowy i zdjęcie panelu bocznego;
- położenie urządzenia na boku lub plecach zgodnie z instrukcją serwisową;
- częściowe albo całkowite odłączenie podstawy od komory;
- uniesienie jednej strony komory w celu uzyskania dostępu do pompy.
Nie odwracaj zmywarki automatycznie do góry dnem. W niektórych konstrukcjach resztki wody mogą dostać się do elektroniki, czujników albo przewodów powietrznych. Sposób ułożenia urządzenia powinien wynikać z dokumentacji właściwego modelu.
Wymiana grzałki przepływowej lub pompogrzałki
Typowa kolejność prac obejmuje odłączenie zmywarki od instalacji, usunięcie wody z misy, uzyskanie dostępu do podstawy oraz oznaczenie wszystkich połączeń. Warto zrobić zdjęcia rozmieszczenia wtyczek, przewodów, podpór i obejm przed ich odłączeniem.
Po odsłonięciu zespołu:
- sprawdź, czy źródłem wycieku nie jest uszczelka, króciec albo pęknięty korpus;
- odłącz wtyczki bez ciągnięcia za przewody;
- przygotuj naczynie lub chłonny materiał na wodę pozostającą w pompie i wężach;
- zwolnij mocowania, obejmy, gumowe zawieszenia lub blokadę obrotową zgodnie z konstrukcją;
- wyjmij zespół bez podważania cienkich króćców misy;
- oczyść powierzchnie uszczelniające i sprawdź stan uszczelek;
- zamontuj część bez skręcania pierścienia uszczelniającego i z zachowaniem prawidłowego położenia przewodów;
- zastosuj nowe obejmy lub elementy jednorazowe, jeżeli przewiduje je zestaw naprawczy;
- przed pełnym złożeniem sprawdź, czy przewody nie dotykają pompy, ostrych krawędzi ani ruchomych części.
Nie naprawiaj przepalonego elementu grzejnego przez prowizoryczne lutowanie, mostkowanie lub zaciskanie uszkodzonego miejsca. Taka naprawa pracuje w wysokiej temperaturze i wilgoci, dlatego może ponownie się rozłączyć albo uszkodzić moduł sterujący.
Po montażu uruchom krótki program kontrolny i obserwuj podstawę zmywarki pod kątem wycieku. Następnie sprawdź pracę pompy, natrysk oraz prawidłowe zakończenie programu. Wszystkie osłony i zabezpieczenia muszą być zamontowane przed normalnym użytkowaniem.
Błędy popełniane podczas diagnostyki i wymiany
- Zakup kompletnej pompy tylko dlatego, że zmywarka nie grzeje, bez pomiaru grzałki i sprawdzenia obiegu.
- Uznanie prawidłowej rezystancji za dowód, że sprawne są również NTC, izolacja, silnik i sterowanie.
- Pomylenie pompy odpływowej z pompą myjącą wyposażoną w grzałkę.
- Pomiar przez podłączony moduł zamiast na odizolowanych zaciskach badanego elementu.
- Dobór części wyłącznie według mocy lub średnicy króćca.
- Ponowne użycie rozciągniętej obejmy albo zdeformowanej uszczelki.
- Uruchomienie zmywarki z nieszczelnym korpusem lub niezabezpieczonym przewodem ochronnym.
- Obchodzenie czujnika przepływu, hydrostatu lub zabezpieczenia termicznego w celu wymuszenia grzania.
Jak dobrać właściwą grzałkę lub pompę z grzałką?
Najpierw odczytaj pełne oznaczenie z tabliczki znamionowej, zwykle umieszczonej na krawędzi drzwi albo przy wejściu do komory. W zależności od producenta potrzebne są między innymi:
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Electrolux, AEG i Zanussi: pełny PNC lub Prod.No.;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Beko i Grundig: model oraz Product No.
Po identyfikacji urządzenia porównaj numer katalogowy części i jej wykonanie. Znaczenie mogą mieć:
- osobna grzałka albo kompletna pompa z grzałką;
- napięcie i moc znamionowa;
- typ silnika pompy oraz układ pinów;
- obecność NTC, zabezpieczenia termicznego lub czujnika przepływu;
- średnica i położenie króćców wodnych;
- sposób blokowania w misie, gumowe podpory i obejmy;
- kształt korpusu, uszczelnienie i kierunek przepływu;
- numer wersji lub część zastępująca wcześniejsze wykonanie.
Nie przenoś starej wtyczki ani nie zmieniaj kolejności przewodów tylko dlatego, że nowa część mechanicznie mieści się w zmywarce. Jeżeli numer na wymontowanym zespole różni się od oferowanego zamiennika, zgodność powinna być potwierdzona w katalogu dla pełnego oznaczenia urządzenia. Najbezpieczniejszym następnym krokiem jest przygotowanie wyraźnego zdjęcia tabliczki znamionowej oraz wszystkich oznaczeń starej grzałki lub pompy.
FAQ – grzałki i pompy z grzałką do zmywarek
Czy prawidłowa rezystancja oznacza, że pompogrzałka jest sprawna?
Nie. Potwierdza jedynie ciągłość mierzonego elementu grzejnego w danych warunkach. Nie sprawdza izolacji pod napięciem roboczym, silnika pompy, NTC, przepływu wody, wiązki ani sterowania grzałką.
Czy błąd E09 w zmywarce Bosch zawsze oznacza zakup pompogrzałki?
Dla odpowiednich rodzin zmywarek Bosch kod E09 dotyczy wewnętrznej usterki grzałki pompy. Przed zakupem trzeba jednak potwierdzić pełny E-Nr urządzenia i wykonać pomiary, ponieważ znaczenia kodów oraz konstrukcja zespołu mogą różnić się między seriami i rynkami.
Dlaczego zmywarka nie grzeje mimo nowej grzałki?
Przyczyną może być uszkodzony czujnik temperatury, przewód, nadpalone złącze, zabezpieczenie termiczne, nieprawidłowy poziom lub przepływ wody, a także przekaźnik albo moduł. Nowa grzałka nie pomoże, jeśli nie otrzyma zasilania lub sterownik nie widzi warunków do jej bezpiecznego załączenia.
Czy można wymienić samą grzałkę w pompie myjącej?
Tylko wtedy, gdy dla danego wykonania istnieje potwierdzona część serwisowa i procedura montażu. W wielu pompogrzałkach katalog przewiduje wymianę kompletnego zespołu. Rozcinanie korpusu albo lutowanie przepalonej ścieżki może powodować nieszczelność i kolejną awarię.
Dlaczego zmywarka słabo grzeje, chociaż grzałka ma przejście?
Możliwy jest zbyt niski poziom wody, słaba wydajność pompy, zabrudzenie układu, nieprawidłowy odczyt NTC lub przerywane sterowanie. Pomiar rezystancji nie pokazuje, czy grzałka jest załączana przez właściwy czas podczas programu.
Czy pompę z grzałką można dobrać po wyglądzie i mocy?
Nie. Dwie pompy o tej samej mocy mogą mieć inne króćce, silniki, czujniki, złącza, uszczelnienia i sposób sterowania. Do doboru potrzebne są pełne dane z tabliczki znamionowej oraz potwierdzenie numeru części w katalogu.
