Wiązki/przewody do elektroniki zmywarek
Wiązki przewodów i kable modułu zmywarki łączą sterownik z panelem, czujnikami, pompami, zaworami i grzałką. Przerwa w przewodzie lub luźne złącze może udawać awarię modułu albo konkretnego elementu. Przed zakupem porównaj przebieg wiązki, złącza i pełne oznaczenie zmywarki.
Za co odpowiada wiązka przewodów w zmywarce?
Wiązka elektroniki nie jest pojedynczym „kablem od modułu”, lecz zespołem przewodów, złączy, osłon i mocowań dopasowanych do konkretnej konstrukcji urządzenia. Może łączyć moduł główny z panelem sterowania, modułem wyświetlacza, pompą myjącą lub odpływową, grzałką, elektrozaworem, czujnikami, dozownikiem i zamkiem drzwi.
Poszczególne żyły mogą przenosić zasilanie, sygnały sterujące albo dane między modułami. Dlatego przewód o podobnej długości i takim samym złączu nie musi być zamienny. Znaczenie mają również przekrój żył, sposób prowadzenia, zabezpieczenie przed przetarciem, kolejność styków oraz obecność dodatkowych odgałęzień.
Objawy uszkodzenia przewodów modułu
Podejrzenie wiązki jest uzasadnione wtedy, gdy objaw dotyczy obwodu połączonego z konkretnym przewodem albo zmienia się podczas poruszania drzwiami lub wiązką. Typowe sygnały to:
- panel nie uruchamia się, nie reaguje na część przycisków albo traci komunikację z modułem głównym;
- zmywarka zatrzymuje program, resetuje się lub przerywa pracę w określonym położeniu drzwi;
- nie działa jeden element, na przykład pompa, elektrozawór, dozownik, grzałka albo czujnik, mimo że sam element może być sprawny;
- pojawia się błąd komunikacji lub błąd obwodu wykonawczego, ale kod nie wskazuje automatycznie wiązki jako części do wymiany;
- zmywarka nie rozpoznaje zamknięcia drzwi albo nie rozpoczyna programu;
- widać przetarcie izolacji, nadtopienie, ślady wilgoci, zielony nalot na stykach, wysunięty pin albo pęknięcie przewodu przy zawiasie.
Szczególnie podejrzany jest odcinek przechodzący przez drzwi i okolice zawiasów. Przy wielokrotnym zginaniu miedziana żyła może pęknąć pod izolacją, mimo że z zewnątrz przewód wygląda poprawnie. Uszkodzenie może być także w podstawie urządzenia, przy uchwycie wiązki, w miejscu kontaktu z ostrą krawędzią albo przy złączu narażonym na wilgoć.
Objaw to nie dowód uszkodzenia wiązki
Brak grzania może wynikać z przerwy w przewodach, ale również z uszkodzonej grzałki, zabezpieczenia termicznego, przekaźnika, czujnika temperatury lub sterownika. Brak pracy pompy wymaga sprawdzenia pompy, zasilania, blokady drzwi, drożności układu i przewodów. Martwy panel może być skutkiem wiązki drzwi, taśmy między modułami, samego panelu, zasilacza modułu albo zalania podstawy.
Przed zamówieniem wiązki warto więc ustalić, czy:
- urządzenie ma prawidłowe zasilanie i nie zadziałało zabezpieczenie instalacji;
- wtyczki są całkowicie wsunięte, a zatrzaski i blokady złączy nie są pęknięte;
- nie ma śladów wody, korozji, przegrzania lub mechanicznego przycięcia przewodów;
- objaw zależy od położenia drzwi lub delikatnego poruszenia wiązką;
- element końcowy, na przykład pompa albo elektrozawór, ma prawidłowe parametry według dokumentacji danego modelu.
Dopiero po tych kontrolach można sensownie rozstrzygać, czy wymienić wiązkę, złącze, element wykonawczy czy moduł.
Jak sprawdzić wiązkę miernikiem?
Do podstawowego testu potrzebny jest multimetr ustawiony na pomiar ciągłości lub niskiej rezystancji. Zmywarkę należy odłączyć od zasilania, a badaną wiązkę najlepiej wypiąć z modułu i z drugiego końca obwodu. Pomiar przewodu pozostawionego w układzie może obejmować inne elementy i dać mylący wynik.
Próba ciągłości przewodu
- Ustal oba końce tej samej żyły na podstawie schematu, oznaczeń złączy albo dokumentacji konkretnego urządzenia.
- Przyłóż sondy do odpowiednich styków. Ciągłość powinna być stabilna, a wskazanie nie powinno zanikać przy poruszaniu przewodem.
- Poruszaj wiązką w miejscach zgięcia, zwłaszcza przy zawiasie, przepuście i uchwytach. Jeżeli miernik traci ciągłość, przewód może być pęknięty wewnątrz izolacji.
- Sprawdź również, czy sąsiednie żyły nie mają zwarcia między sobą oraz czy przewód nie ma przejścia do metalowej obudowy, jeżeli schemat wymaga izolacji od masy.
Wynik bliski zeru oznacza jedynie, że w chwili badania istnieje połączenie elektryczne. Nie potwierdza odporności przewodu na drgania, pracę drzwi, obciążenie prądowe ani poprawnej kolejności pinów. Z kolei przerwa może występować tylko w określonym położeniu wiązki. Z tego powodu test należy wykonywać podczas kontrolowanego zginania, bez szarpania i bez zwierania styków.
Nie podawaj napięcia na wypiętą wiązkę „na próbę”. Nie zwieraj pinów, aby wymusić start urządzenia, i nie mostkuj blokady drzwi. Pomiary napięć w pracującej zmywarce są czynnością dla osoby z kwalifikacjami, odpowiednim miernikiem i dokumentacją serwisową. Po takim pomiarze urządzenie trzeba ponownie odłączyć od zasilania przed dalszym demontażem.
Kontrola złączy i przebiegu przewodów
Oględziny bywają równie ważne jak pomiar elektryczny. Sprawdź:
- czy pin nie cofnął się w obudowie złącza;
- czy zatrzask wtyczki trzyma i nie pozwala na jej częściowe wysunięcie;
- czy styki nie są zaśniedziałe, wilgotne lub nadpalone;
- czy przewody nie są ściśnięte przez blachę, zawias, front albo dolną osłonę;
- czy wiązka nie jest napięta przy maksymalnym otwarciu drzwi;
- czy fabryczne uchwyty, peszle i osłony zostały założone na właściwe miejsce.
Jeżeli złącze jest stopione albo styk jest luźny, sama wymiana przewodu może nie wystarczyć. Przyczyną mogło być przegrzewanie przez duży opór styku, zwarcie elementu końcowego, wilgoć albo nieprawidłowe ułożenie wiązki. W takim przypadku trzeba ustalić przyczynę uszkodzenia, aby nowa część nie uległa awarii ponownie.
Dostęp do wiązki i wymiana
Sposób dostępu zależy od tego, którą część instalacji obejmuje wiązka:
- wiązka drzwiowa zwykle wymaga zdjęcia zewnętrznego frontu lub panelu wewnętrznego drzwi;

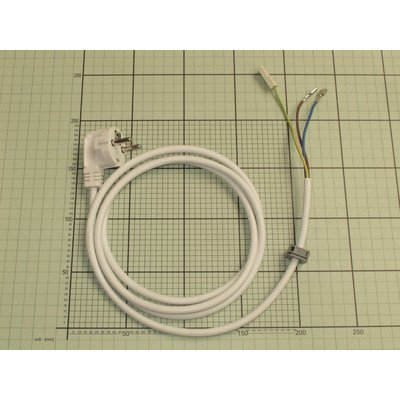

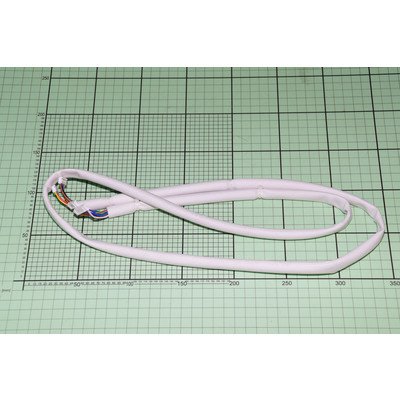

- wiązka panelu i wyświetlacza może być dostępna po zdjęciu panelu sterowania, ale taśmy FFC i złącza ZIF wymagają delikatnego odblokowania zatrzasku;

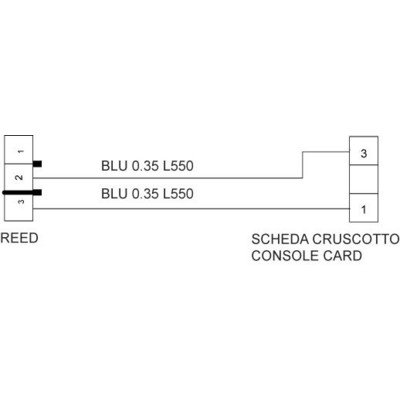

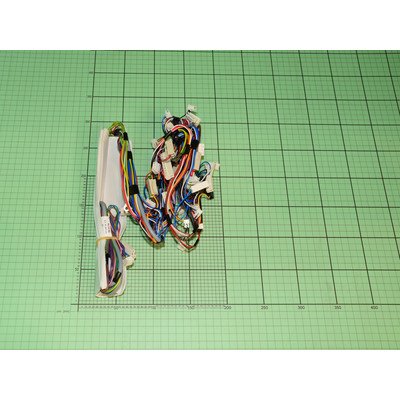

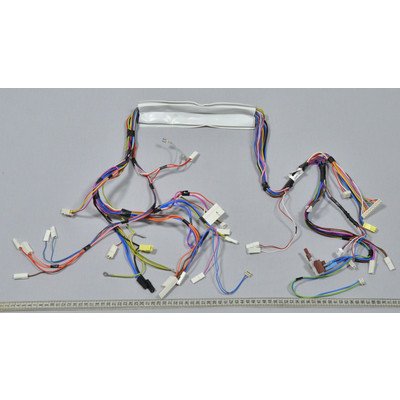

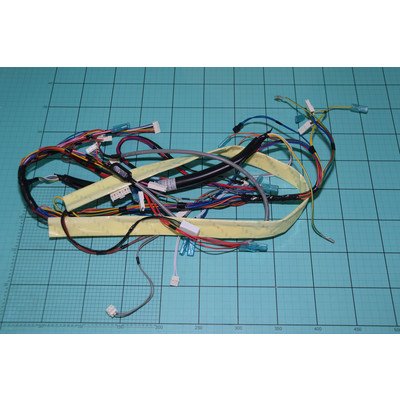

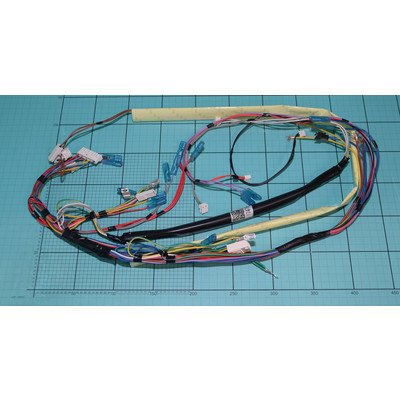

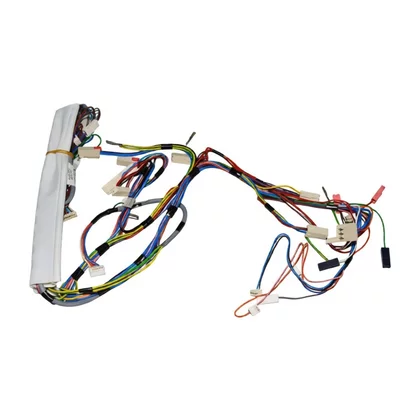

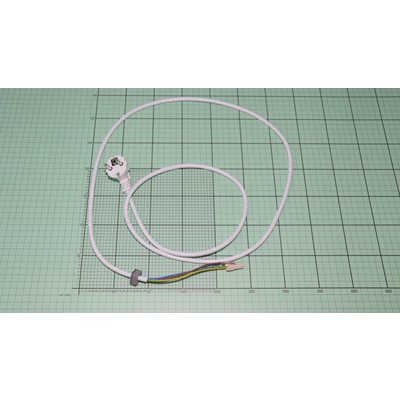

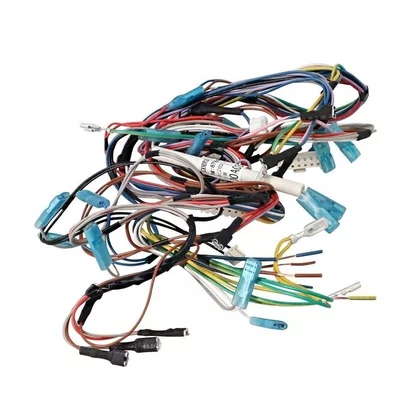

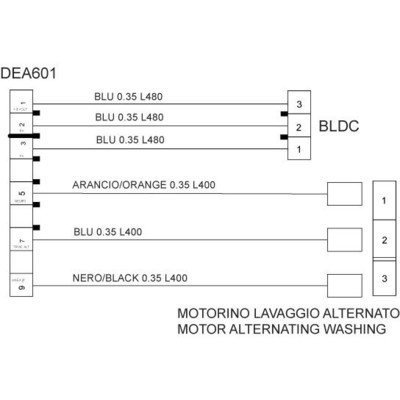

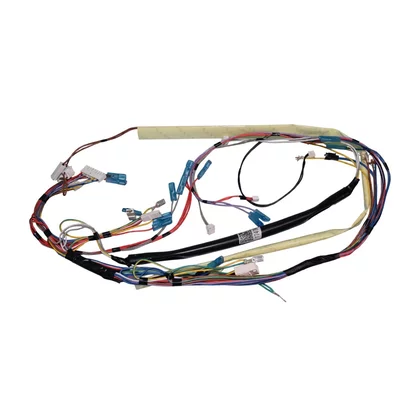

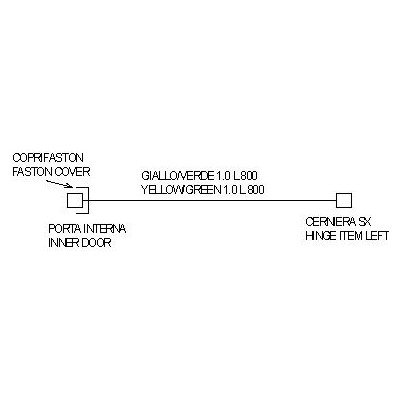

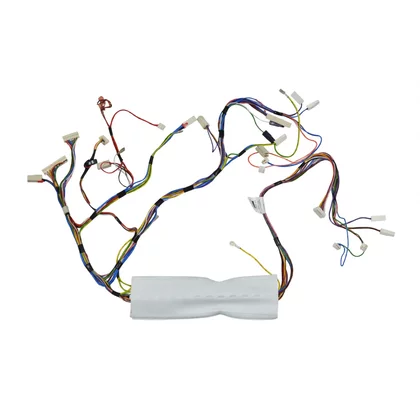

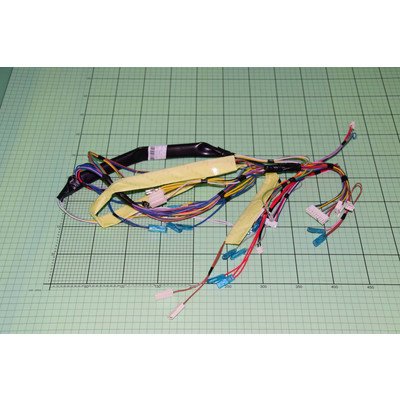

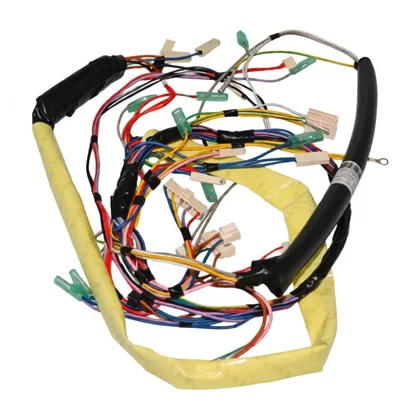

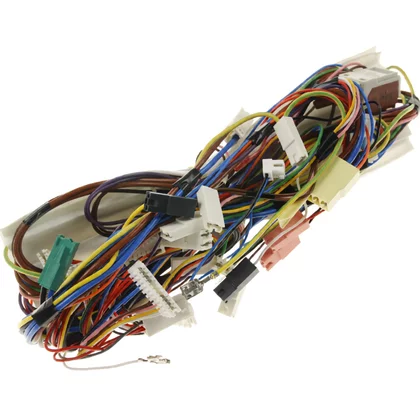

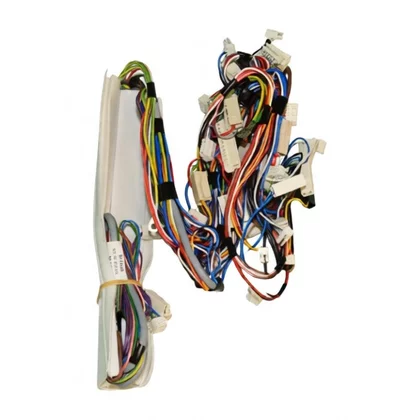

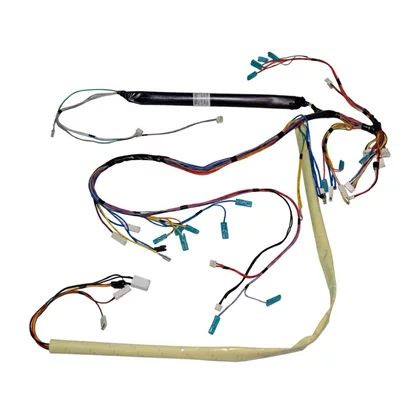

- wiązka modułu głównego może prowadzić pod dnem urządzenia i wymagać wysunięcia zmywarki z zabudowy oraz zdjęcia dolnej osłony;

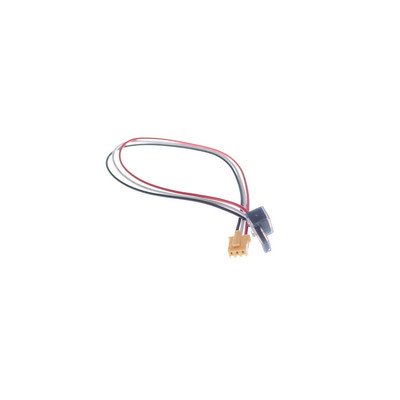

- wiązka pompy, grzałki lub czujnika jest zwykle dostępna od spodu, po zabezpieczeniu urządzenia przed przewróceniem i wyciekiem wody.
Przed demontażem odłącz wtyczkę, zamknij dopływ wody i przygotuj ręczniki na resztki wody. W zabudowie trzeba zachować ostrożność przy wysuwaniu urządzenia, aby nie naprężyć węża, przewodu zasilającego i wiązek. Zrób zdjęcia przebiegu przewodów, położenia uchwytów i podłączenia złączy. Odłączaj wtyczki za obudowę, nie ciągnąc za żyły.
Nową wiązkę prowadzi się tą samą trasą co fabryczną. Nie wolno skracać jej „dla porządku”, przedłużać przypadkowym przewodem ani zmieniać kolejności żył tylko dlatego, że wtyczka mechanicznie pasuje. Przewody nie mogą ocierać o zawias, grzałkę, pompę ani ostre krawędzie. Po złożeniu sprawdź, czy przy pełnym zakresie ruchu drzwi wiązka układa się swobodnie i nie jest zgniatana.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości zasad pracy przy urządzeniach zasilanych napięciem sieciowym. Diagnostykę pod napięciem oraz ingerencję w moduły elektroniczne powinien wykonywać wykwalifikowany serwisant.
Jak dobrać właściwą wiązkę do zmywarki?
Najbezpieczniejszym punktem wyjścia jest pełne oznaczenie urządzenia z tabliczki znamionowej oraz numer części odczytany ze starej wiązki. Sam skrócony model, zdjęcie albo liczba pinów często nie identyfikują wariantu produkcyjnego.
Przy zamówieniu przygotuj:
- pełny model zmywarki;
- numer produkcyjny, serwisowy lub wariant wymagany przez producenta;
- numer katalogowy starej wiązki, jeśli jest widoczny;
- zdjęcia obu złączy, odgałęzień, mocowań i całego przebiegu przewodów;
- informację, czy chodzi o wiązkę drzwi, wyświetlacza, modułu głównego, pompy, czujnika czy kompletny zespół.
Dodatkowe oznaczenia zależą od marki:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Wiązka kompletna może zawierać więcej odgałęzień niż przewód modułu do jednego elementu. Nie należy zastępować jej krótszym odcinkiem tylko dlatego, że pasuje elektrycznie do jednego złącza. Równie ważne są mocowania, długość, ochrona w miejscu zgięcia i zgodność z pozostałą instalacją.
Jeżeli oznaczenie jest nieczytelne, najpierw sfotografuj tabliczkę znamionową oraz uszkodzoną wiązkę z widocznymi złączami. Na tej podstawie można porównać wariant części z katalogiem zamiast kupować podzespół na podstawie samego wyglądu.
Czy naprawiać pojedynczy przewód?
Naprawa pojedynczej żyły może być technicznie możliwa, ale jej trwałość zależy od miejsca uszkodzenia, rodzaju przewodu i sposobu zabezpieczenia. W obszarze wielokrotnego zginania zwykła skrętka z taśmą może szybko ponownie pęknąć. Połączenie musi zachować elastyczność, izolację i bezpieczne prowadzenie względem zawiasu.
Jeżeli producent oferuje kompletną wiązkę, jej wymiana zwykle ogranicza ryzyko pominięcia kolejnego uszkodzonego przewodu, błędnego połączenia lub nieprawidłowego odtworzenia osłony. Przed naprawą sprawdź także, czy zwarcie lub wilgoć nie uszkodziły modułu, złącza albo elementu wykonawczego.
FAQ
Czy brak reakcji panelu zawsze oznacza uszkodzony moduł?
Nie. Przyczyną może być przerwana wiązka drzwiowa, taśma między modułami, luźne lub skorodowane złącze, brak zasilania panelu, zalanie podstawy albo awaria samego panelu. Najpierw sprawdź złącza i ciągłość przewodów zgodnie ze schematem konkretnej zmywarki.
Czy można dobrać wiązkę tylko po modelu zmywarki?
Nie zawsze. Ten sam model handlowy może występować w kilku wariantach. Do pewnego doboru potrzebne są pełne dane z tabliczki znamionowej, właściwy numer produkcyjny lub serwisowy oraz porównanie numeru i wykonania wiązki.
Jak sprawdzić przewód, który wygląda na cały?
Odłącz zmywarkę od zasilania, wypnij badaną wiązkę i zmierz ciągłość każdej żyły między jej końcami. Podczas pomiaru delikatnie zmieniaj ułożenie przewodu przy zawiasie, przepuście i uchwytach. Stabilny wynik jest ważniejszy niż chwilowe wskazanie miernika.
Czy kod błędu wskazuje wiązkę do wymiany?
Nie automatycznie. Kod może opisywać obwód lub brak komunikacji, a przyczyną może być przewód, złącze, czujnik, element wykonawczy, zasilanie albo moduł. Znaczenie kodu trzeba odczytać dla konkretnej marki i rodziny urządzenia, a następnie wykonać opisane w dokumentacji kontrole.
Czy wiązka drzwiowa może psuć się tylko przy określonym położeniu drzwi?
Tak. Żyła pęknięta przy zawiasie może zachowywać ciągłość przy otwartych drzwiach, a tracić ją podczas zamykania. Dlatego przewód należy badać przy kilku położeniach drzwi, bez wymuszania pracy urządzenia i bez pomiarów na napięciu sieciowym.
Czy można podłączyć wiązkę z podobnym złączem?
Nie należy tego robić bez potwierdzenia zgodności. Identyczne złącze nie gwarantuje właściwej kolejności pinów, przekroju przewodów, długości, zabezpieczeń ani zgodności z oprogramowaniem i wariantem modułu. Porównaj numer katalogowy, pełne oznaczenie zmywarki i wykonanie starej części.
