Płyta indukcyjna wybija bezpiecznik

Najpierw ustal, który bezpiecznik spada. Nadprądowy (eska) reaguje na przeciążenie i zwarcie, różnicowoprądowy (różnicówka) – na upływ prądu do przewodu ochronnego. Gdy wybija przy kilku polach naraz, winna jest zwykle instalacja albo ogranicznik mocy. Gdy wybija od razu po załączeniu – błąd podłączenia, wilgoć albo zwarcie w module mocy. Przewód i zabezpieczenie sprawdza elektryk, a usterkę w samej płycie znajdziesz miernikiem po wyjęciu jej z blatu. W CzesciAGD.pl kostkę przyłączeniową do płyt Gorenje i Hisense kupisz od ok. 33 zł, a płytkę filtrów do płyt Amica od ok. 147 zł.

Płyta działa na jednym polu, a po włączeniu drugiego gaśnie światło. Albo różnicówka spada w chwili, gdy podnosisz dźwignię. Po tym, co i kiedy wybija, poznasz, gdzie szukać. Części do płyt konkretnych marek znajdziesz też w działach części zamienne Gorenje i części zamienne Bosch i Siemens.

Co oznacza objaw: płyta indukcyjna wybija bezpiecznik

Płytę chronią dwa rodzaje zabezpieczeń:

• Wyłącznik nadprądowy rozłącza obwód, gdy płynie za duży prąd – przy przeciążeniu albo zwarciu.
• Wyłącznik różnicowoprądowy rozłącza obwód, gdy część prądu ucieka poza przewody robocze, np. przez wilgoć albo uszkodzoną izolację do przewodu ochronnego PE.

Płytę indukcyjną podłącza się na stałe, nigdy przez przedłużacz ani rozgałęźnik. Podłączenie do sieci wykonuje osoba z uprawnieniami elektrycznymi.

Tabela diagnostyczna

Zanim zaczniesz

Płyta jest podłączona na stałe i bywa zasilana z dwóch albo trzech faz. Przed oględzinami wyłącz wszystkie bezpieczniki płyty – najpewniej wyłącznik główny mieszkania, który odcina wszystkie fazy naraz – i zaklej dźwignię taśmą z kartką „nie załączać”. Sprawdź, że wyświetlacz zgasł. Pamiętaj, że zgaszony panel nie dowodzi braku napięcia na listwie zaciskowej: panel bywa zasilany z jednej fazy, a na listwie zostaje druga. Dlatego nie dotykaj zacisków listwy i nie odłączaj od niej przewodu przyłączeniowego – to praca dla osoby z uprawnieniami. Nie otwieraj puszki przyłączeniowej w ścianie. Nigdy nie włączaj płyty ze zdjętą dolną osłoną. Gdy płyta jest na gwarancji, nie rozkręcaj jej, tylko zgłoś usterkę sprzedawcy. Błędne podłączenie niszczy elektronikę płyty.

Krok 1: Ustal, który bezpiecznik wybija i kiedy

Do tego nie potrzebujesz fachowca. Zajrzyj do rozdzielnicy i zobacz, która dźwignia jest w dole. Różnicówka ma zwykle przycisk testu z literą T. Zapisz:

1. który wyłącznik spada: nadprądowy płyty, różnicówka czy główny,
2. kiedy: od razu, przy kilku polach, przy boost, po kilku minutach,
3. jaki kod pokazuje wyświetlacz.

Jeśli wybija dopiero pod obciążeniem, szukaj w instalacji albo ustawieniach mocy. Jeśli od razu, zanim cokolwiek zaczniesz gotować – w grę wchodzi zwarcie albo upływ.

Krok 2: Moc płyty a zabezpieczenie i przewód

Odszukaj instrukcję montażu swojej płyty i jej moc z tabliczki znamionowej. Wartości bezpieczników i przekroje przewodów zależą od modelu i sposobu podłączenia, więc nie przenoś ich z innej płyty. Dwa przykłady pokazują, jak bardzo potrafią się różnić:

• Płyta indukcyjna Gorenje przy podłączeniu jednofazowym wymaga bezpiecznika co najmniej 32 A i żył przewodu zasilającego co najmniej 4 mm², a przy dwufazowym z jednym przewodem neutralnym co najmniej dwóch bezpieczników po 16 A i żył co najmniej 1,5 mm². Gdy instalacja nie pozwala na 32 A, moc płyty trzeba ograniczyć.
• Płyta Whirlpool WVH 92 K/1 wymaga przewodu o przekroju co najmniej 2,5 mm² do mocy 7200 W, a powyżej tej mocy 4 mm².

Porównaj dane montażowe płyty z opisem wyłącznika w rozdzielnicy. Gdy coś się nie zgadza albo nie wiesz, jaki przewód biegnie w ścianie, wezwij elektryka. Nigdy nie wymieniaj bezpiecznika na większy, żeby przestał wybijać. Bezpiecznik chroni przewód w ścianie, a zbyt duży dopuści do jego przegrzania.

Krok 3: Ogranicznik mocy

Wiele płyt pozwala ograniczyć łączny pobór mocy do możliwości instalacji. Ustawiony wyżej, niż pozwala zabezpieczenie, sprawi, że eska spadnie przy kilku polach albo boost. Tak to wygląda w praktyce:

• Whirlpool WVH 92 K/1 – progi 7,4 kW, 4,5 kW i 3,1 kW, fabrycznie 7,4 kW. Zmianę wykonuje się tylko w ciągu 2 minut od podłączenia płyty do sieci.
• Bosch – w części płyt indukcyjnych przed pierwszym użyciem wybiera się prąd przyłączeniowy: 20 A, 16 A albo 13 A. Osobno jest funkcja Power-Management, która dodatkowo ogranicza moc.
• ASKO – parametr CON (liczba faz i prąd na fazę) ustawia wykwalifikowany instalator, na rzeczywistą lub niższą wartość instalacji.

Sekwencje przycisków zależą od modelu – ustaw ogranicznik dokładnie według instrukcji swojej płyty. Ogranicznik nie pomoże, gdy bezpiecznik wybija od razu po załączeniu – to nie przeciążenie.

Krok 4: Listwa zaciskowa, mostki i kody napięcia

Płytę można podłączyć jedno-, dwu- albo trójfazowo, zależnie od modelu. Każdy wariant wymaga innego ułożenia mostków na listwie zaciskowej, zgodnie ze schematem dla danego modelu. Listwę obejrzysz sam. Przy wyłączonym i zabezpieczonym wyłączniku głównym wyjmij płytę z blatu: odkręć od strony szafki łapy albo zaczepy mocujące i wypchnij płytę od spodu do góry. Przewód zostaje podłączony. Zdejmij pokrywę listwy zaciskowej i obejrzyj ją bez dotykania zacisków. Porównaj ułożenie mostków ze schematem z instrukcji albo z naklejki przy listwie. Szukaj nadtopionej kostki, przebarwionych zacisków i przewodu wysuniętego spod śruby. Mostek niezgodny ze schematem, luźny zacisk albo przegrzana kostka – dokręcanie, przekładanie przewodów i wymianę kostki zostaw osobie z uprawnieniami.

Kody związane z zasilaniem:

• ASKO U400 – zbyt wysokie napięcie w sieci; podłącz płytę zgodnie z tabliczką znamionową i schematem podłączenia.
• Bosch U1, U400, E9000, E9010 – napięcie zasilania poza normalnym zakresem pracy (zapis może się różnić zależnie od modelu).
• Whirlpool E5 – brak komunikacji panelu z modułem; możliwa przyczyna to brak prądu do modułu albo źle podłączony lub uszkodzony kabel zasilający.

Pusty wyświetlacz w płycie Bosch oznacza brak zasilania albo błędne podłączenie. Pomiar napięcia na listwie zaciskowej wykonuje wyłącznie osoba z uprawnieniami SEP. Ona też wymienia nadtopioną kostkę, sprawdzając przy tym, dlaczego się przegrzała. Kostki znajdziesz w kategorii kostki do płyt indukcyjnych.

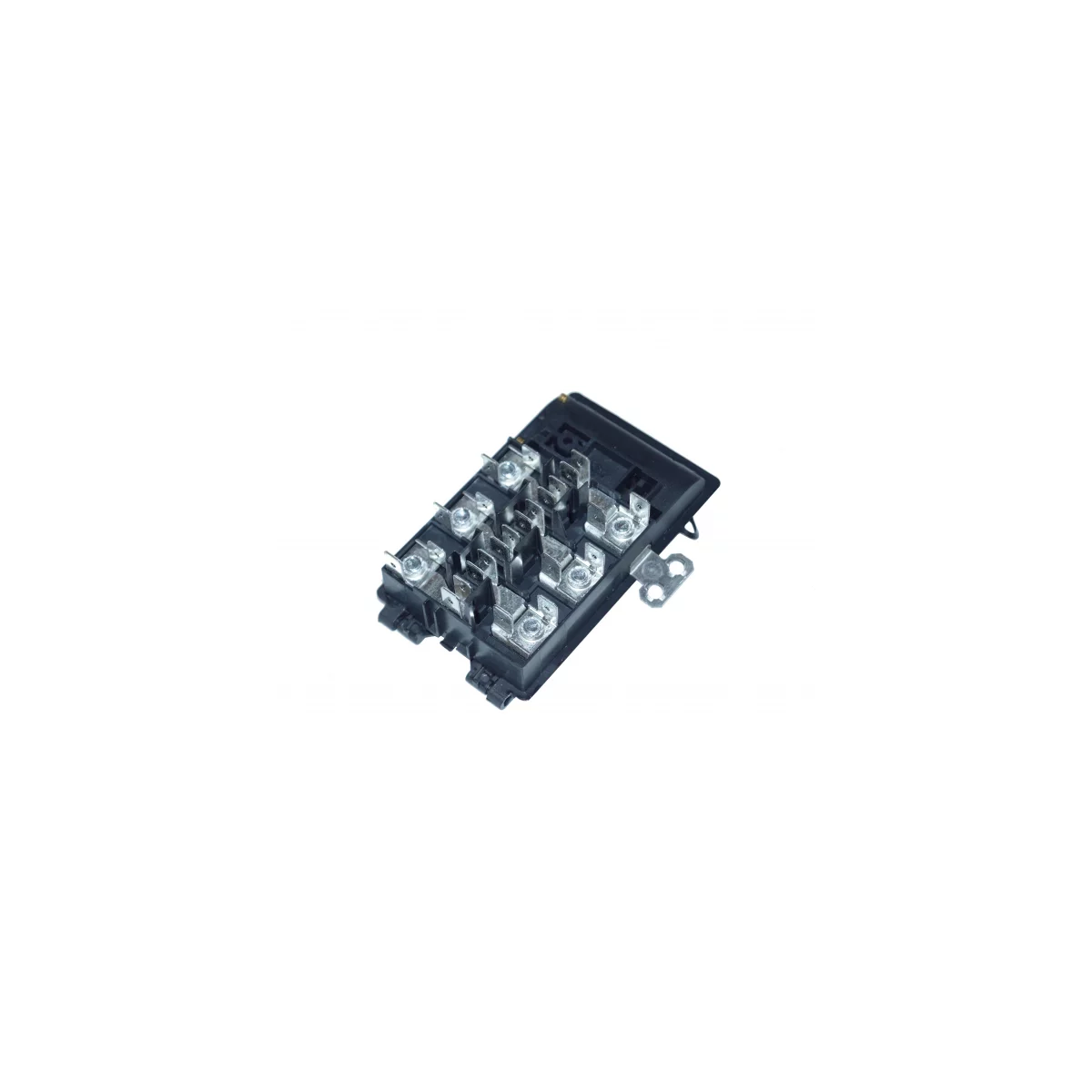

Kostka przyłączeniowa do kuchenki, piekarnika i płyty grzewczej Gorenje / Hisense 783231 Kostka przyłączeniowa do płyt i kuchenek Gorenje i Hisense. Przydaje się, gdy kostka jest nadtopiona albo ma przebarwione zaciski. Wymiana kostki i podłączenie przewodu zasilającego to praca dla osoby z uprawnieniami. Dobór po modelu z tabliczki. 33,40 zł • Zobacz produkt →

Krok 5: Wybija bez gotowania – zwarcie w module mocy

Jeśli eska wybija od razu po podniesieniu dźwigni, gdy płyta jest wyłączona i nic na niej nie stoi, to nie przeciążenie. Typowo winne jest zwarcie w module mocy (tranzystory IGBT, mostek prostowniczy) albo w filtrze przeciwzakłóceniowym. Prosty test zrobi elektryk: odłączy płytę od przewodu i sprawdzi, czy sam obwód trzyma. Wybija bez płyty – winna instalacja. Obwód trzyma bez płyty – usterka jest w płycie i moduł sprawdzisz sam, bez ruszania listwy.

Przy wyłączonym i zabezpieczonym wyłączniku głównym połóż płytę szkłem w dół na kocu i odkręć dolną osłonę. Zrób zdjęcia złączy i odepnij od modułu przewody, które biegną do niego od listwy – mierzysz moduł odłączony od zasilania. Odczekaj kilka minut. Kondensatory przy mostku prostowniczym (także płaskie, prostopadłościenne foliowe) trzymają ładunek: zmierz na ich zaciskach napięcie stałe, rozładuj je rezystorem ok. 10 kΩ / 5 W w izolowanych szczypcach przyłożonym do zacisków (nie zwieraj śrubokrętem) i zmierz ponownie. Dopiero gdy miernik pokazuje blisko 0 V, dotykaj płytki. Obejrzyj ją: przepalony bezpiecznik, pęknięty warystor, osmalone ścieżki. Ustaw multimetr na test diody. Sprawny tranzystor IGBT: między kolektorem a emiterem w jedną stronę spadek napięcia jak na diodzie (kilkaset mV), w drugą OL, a między bramką a emiterem OL w obie strony. Sprawny mostek: każda jego dioda przewodzi w jedną stronę, w drugą pokazuje OL. Wynik bliski zeru w obie strony to zwarcie. Na płytce filtrów zmierz rezystancję między jej zaciskami wejściowymi L i N – blisko 0 Ω oznacza zwarty filtr. Zwarty element oznacza wymianę modułu albo płytki filtrów, dobierzemy je po numerze z naklejki na module i z tabliczki.

Moduły znajdziesz w kategorii moduły do płyt indukcyjnych, a pojedyncze elementy, gdy umiesz je wlutować, w kategoriach tranzystory do płyt indukcyjnych i filtry do płyt indukcyjnych.

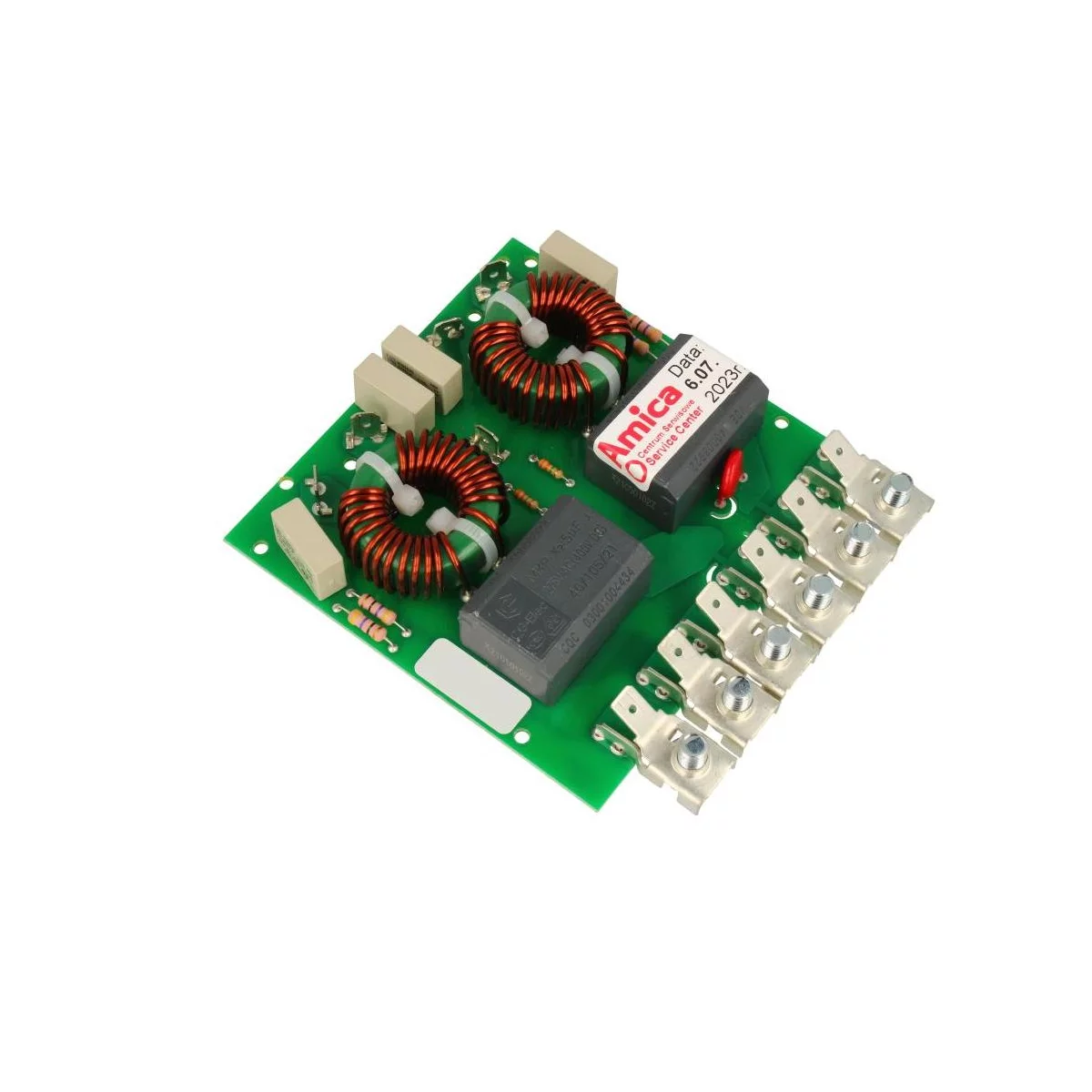

Płytka filtrów GECO do płyty indukcyjnej Amica 1038536 1210346 Płytka filtrów GECO do płyt indukcyjnych Amica, gdy pomiar między L i N pokaże zwarcie albo filtr ma ślady przepalenia. Dobór po numerze z tabliczki płyty. 146,69 zł • Zobacz produkt →

Gdy bezpiecznik trzyma, a jedno pole nie grzeje, zajrzyj do wpisu cewka indukcyjna – pole nie grzeje.

Krok 6: Przewód i zawilgocenie

Gdy spada różnicówka, prąd gdzieś ucieka. Przy wyłączonych bezpiecznikach obejrzyj to, co widać bez rozkręcania:

• ślady wody w szafce pod płytą, np. po wykipieniu,
• przewód przygnieciony szufladą, przetarty albo przypalony.

Pęknięte szkło: nie używaj płyty i nie włączaj jej bezpieczników do czasu wymiany szkła.

Po wykipieniu albo rozlaniu wody osusz płytę: wyjmij ją z blatu i zostaw na dobę w ciepłym pomieszczeniu. Potem, przy wyłączonym i zabezpieczonym wyłączniku głównym, odepnij od modułu przewody od listwy, tak jak w kroku 5, i zmierz multimetrem na najwyższym zakresie każde wejście zasilania modułu do metalowej obudowy płyty. Musi być OL. Przewodzenie oznacza upływ w module albo cewce – odepnij cewki po kolei i powtórz pomiar, a element, po którego odpięciu wynik wraca do OL, wymień. OL na multimetrze nie wyklucza upływu przy napięciu sieci – gdy różnicówka dalej spada, płytę sprawdzi miernikiem izolacji elektryk. Dokładny pomiar izolacji przewodu w ścianie wykonuje elektryk i on też wymienia uszkodzony przewód. Przewody znajdziesz w kategorii przewody do płyt indukcyjnych.

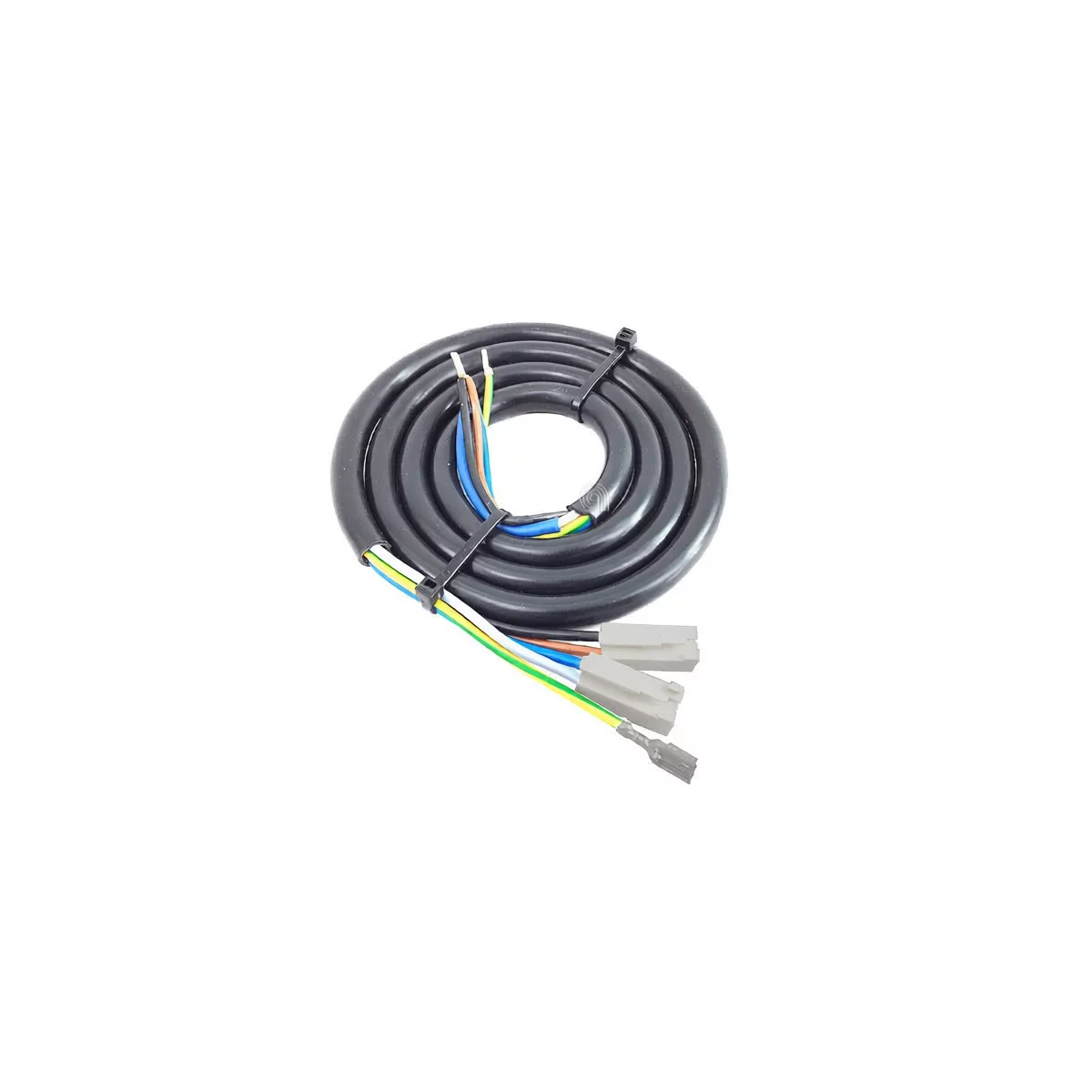

Przewód elektryczny przyłączeniowy do płyty Whirlpool 1,5 m 481010691655 C00316228 488000500603 C00500603 Przewód przyłączeniowy 1,5 m do wybranych płyt Whirlpool – gdy izolacja jest nadtopiona, pęknięta albo pomiar elektryka wykaże upływ do obudowy. Wymienia go osoba z uprawnieniami, a numer dobierasz po 12NC z tabliczki płyty. 104,18 zł • Zobacz produkt →

Gdy różnicówka spada też po odłączeniu płyty, winna jest instalacja albo inne urządzenie w obwodzie. Inne usterki kuchni opisujemy we wpisie kuchenka nie działa – przyczyny awarii.

Jak dobrać część po tabliczce znamionowej

Objaw określa, który układ zawiódł, ale część zawsze dobierasz po numerze z tabliczki znamionowej, nie po samej nazwie modelu. Tabliczka płyty do zabudowy jest na jej spodzie, więc odczytasz ją po wyjęciu płyty z blatu przy wyłączonych bezpiecznikach.

Zrób zdjęcie tabliczki i wyślij je doradcy. Pod numerem +48 732 145 282 albo przez formularz kontaktowy sprawdzimy, która część pasuje do Twojego egzemplarza.

Oryginał czy zamiennik

Moduł mocy dobieraj po numerze z tabliczki i kodzie z naklejki na module, najlepiej oryginał. Kostka i przewód mogą być zamiennikiem zgodnym z wymaganiami płyty. W opisie każdej części zaznaczamy, czy to oryginał, czy zamiennik.

Naprawa czy nowa płyta

Jeśli winna jest instalacja, ogranicznik albo kostka, sama płyta jest sprawna, a poprawka kosztuje niewiele. Przy zwarciu w module porównaj pełny koszt naprawy z ceną nowej płyty, zwłaszcza gdy szkło jest pęknięte.

Co zrobisz sam

• ustalenie, który wyłącznik wybija i w jakiej sytuacji, zapisanie kodu z wyświetlacza,
• oględziny przewodu i szafki przy wyłączonych bezpiecznikach,
• ustawienie ogranicznika mocy według instrukcji płyty,
• oględziny listwy i porównanie mostków ze schematem – bez dotykania zacisków,
• osuszenie płyty, rozładowanie kondensatorów, pomiar modułu, filtra i upływu do obudowy na module odpiętym od listwy,
• wymianę modułu mocy i płytki filtrów.

Zabezpieczenie w rozdzielnicy, przewód w ścianie, wszystko na listwie zaciskowej (odłączanie przewodu, poprawki zacisków, wymiana kostki) i pomiar izolacji to praca osoby z uprawnieniami.

Najczęstsze błędy

Najczęstsze pytania

Jaki bezpiecznik do płyty indukcyjnej?

Taki, jaki przewidziano dla Twojego modelu i sposobu podłączenia. Dobór zabezpieczenia do przewodu i płyty to zadanie elektryka.

Dlaczego płyta indukcyjna wybija różnicówkę?

Część prądu ucieka do przewodu ochronnego, zwykle przez wilgoć, uszkodzoną izolację albo usterkę modułu. Elektryk sprawdza to pomiarem izolacji.

Czy można podłączyć indukcję do zwykłego gniazdka?

Nie. Płytę indukcyjną podłącza się na stałe do instalacji, bez przedłużacza i rozgałęźnika.

Czy zmiana ogranicznika mocy pomoże?

Tak, gdy bezpiecznik wybija przy kilku polach lub boost, a ogranicznik jest ustawiony wyżej, niż pozwala instalacja. Nie pomoże, gdy wybija od razu po załączeniu.

Gdzie kupić części do płyty indukcyjnej?

W CzesciAGD.pl. Wysyłamy z magazynu w 24–48 h, dostawa kosztuje 15,99 zł, a od 500 zł jest darmowa. Na zwrot masz 14 dni. W opisie każdej części zaznaczamy, czy to oryginał, czy zamiennik. Jeśli nie masz pewności, podaj numer z tabliczki – dobierzemy część za Ciebie.

Podsumowanie i kolejne kroki

1. Ustal, który wyłącznik wybija i kiedy, zapisz kod z wyświetlacza.
2. Znajdź instrukcję montażu i moc płyty, porównaj je z opisem wyłącznika.
3. Ogranicznik mocy ustaw według instrukcji, mostki obejrzyj bez dotykania zacisków. Przewód w ścianie, zabezpieczenie i poprawki na listwie zostaw elektrykowi.
4. Gdy wybija bez gotowania, a obwód bez płyty trzyma, odepnij moduł od przewodów listwy, rozładuj kondensatory, sprawdź 0 V i zmierz moduł oraz filtr.

Części znajdziesz w kategorii części do płyt indukcyjnych i ceramicznych. Gdy nie wiesz, co wybrać, zadzwoń pod +48 732 145 282 albo napisz przez formularz kontaktowy.
