Części do płyt indukcyjnych / ceramicznych
Części do płyt indukcyjnych i ceramicznych obejmują pola grzejne, induktory, moduły, czujniki, wentylatory, szkła i elementy sterowania. Brak grzania nie zawsze oznacza awarię pola — przyczyną może być naczynie, zasilanie, przegrzanie lub elektronika. Przed zakupem ustal typ płyty, zakres usterki i pełne oznaczenie urządzenia z tabliczki znamionowej.
Od objawu do właściwej grupy części
Płyta ceramiczna i indukcyjna może wyglądać podobnie, ale wytwarza ciepło w inny sposób. W płycie ceramicznej pod szkłem pracuje rezystancyjny element grzejny. W indukcji cewka tworzy pole elektromagnetyczne, a ciepło powstaje głównie w ferromagnetycznym dnie naczynia. Dlatego ten sam objaw — zimne pole — prowadzi do innej diagnostyki.
Przed zamówieniem części ustal:
- czy płyta jest indukcyjna, ceramiczna promiennikowa, czy łączy oba rozwiązania;
- czy nie działa jedno pole, jedna para pól, cała strona czy całe urządzenie;
- czy panel przyjmuje polecenia i wyświetla nastawę;
- czy problem występuje od razu, dopiero po nagrzaniu albo tylko pod dużym obciążeniem;
- czy pojawia się kod błędu, nietypowy dźwięk, zapach spalenizny lub zadziałanie zabezpieczenia instalacji.
Co może oznaczać zachowanie płyty?
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Jak rozumieć wynik |

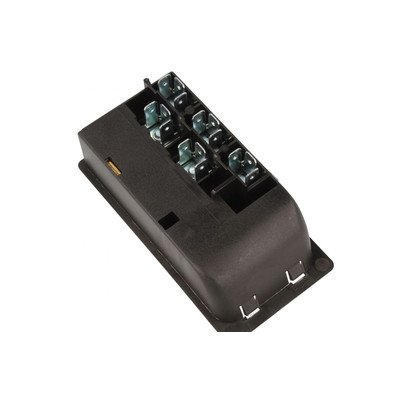

| Płyta jest całkowicie martwa | Brak zasilania, błędne przyłączenie, uszkodzona kostka, filtr, zasilacz modułu lub panel sterowania | Zabezpieczenia instalacji, inne odbiorniki w obwodzie, ślady przegrzania przyłącza | Obecność zasilania na wejściu nie potwierdza jeszcze sprawności zasilacza ani modułu |
| Nie działa jedno pole ceramiczne | Przerwana sekcja grzejna, ogranicznik temperatury, przewód, przekaźnik lub regulator energii | Ciągłość obwodu pola po odłączeniu jego przewodów, stan zacisków i wiązki | Przerwa wskazuje na uszkodzenie pola lub elementu połączonego szeregowo; poprawna rezystancja nie potwierdza załączania przez przekaźnik |
| Indukcja nie wykrywa garnka | Nieodpowiednie lub zbyt małe naczynie, zabrudzony panel, cewka, czujnik, obwód rezonansowy albo moduł mocy | To samo sprawne naczynie na każdym polu, płaskie dno, reakcja poszczególnych stref | Problem jednego pola kieruje uwagę na jego obwód; brak wykrywania na parze pól może wskazywać element wspólny modułu |
| Płyta wyłącza się po kilku minutach | Niedrożna wentylacja, zablokowany wentylator, czujnik temperatury, przegrzewający się moduł | Wloty i wyloty powietrza, swobodny obrót wentylatora, zabrudzenia, czas do wystąpienia usterki | Powrót działania po ostygnięciu sugeruje reakcję termiczną, ale nie rozstrzyga, czy winne jest chłodzenie, czujnik czy elektronika |
| Słychać buczenie lub klikanie | Naczynie wielowarstwowe, wysoki poziom mocy, przełączanie obwodów, wibracje montażowe albo uszkodzony wentylator | Porównanie z innym garnkiem i niższą mocą, stan mocowania oraz wentylatora | Cichy dźwięk zależny od garnka może być normalny; nagła zmiana połączona z brakiem grzania wymaga diagnostyki |
| Płyta wyzwala zabezpieczenie | Błąd instalacji, uszkodzenie przewodu, filtra, mostka prostowniczego, tranzystora mocy lub izolacji | Okoliczności zadziałania: po podłączeniu, uruchomieniu panelu czy dopiero po postawieniu garnka | Moment wystąpienia pomaga wskazać sekcję, ale urządzenia nie należy wielokrotnie załączać na próbę |
| Panel nie reaguje na dotyk | Wilgoć, zabrudzenie, blokada, gorące naczynie przy sensorach, taśma połączeniowa lub moduł dotykowy | Osuszenie i oczyszczenie panelu, wyłączenie blokady, odsunięcie naczyń od sterowania | Jeśli wszystkie sensory zawodzą, sprawdza się elementy wspólne; brak jednego pola dotykowego może być usterką lokalną |
Jak sprawdzić pole grzejne płyty ceramicznej?
Po odłączeniu płyty od instalacji i potwierdzeniu braku napięcia należy oznaczyć przewody, a następnie odłączyć przynajmniej jeden zacisk badanej sekcji. Zapobiega to pomiarowi przez przekaźniki, przewody i pozostałe obwody modułu.
Multimetr ustawiony na pomiar rezystancji pozwala wykryć przerwę w elemencie grzejnym. Wartość skończona świadczy o ciągłości, natomiast wynik poza zakresem wskazuje na przerwany obwód. Nie istnieje jedna prawidłowa rezystancja dla wszystkich pól — zależy ona od napięcia, mocy, średnicy oraz liczby stref. Pomocne jest porównanie sekcji o tej samej mocy albo danych części z dokumentacją konkretnej płyty.
Pole wielostrefowe ma osobne obwody części wewnętrznej i poszerzenia. Jeżeli środek grzeje, a pierścień pozostaje zimny, trzeba osobno sprawdzić sekcję zewnętrzną, jej zaciski, element ograniczający temperaturę i tor załączający. Odgłos pracy przekaźnika nie dowodzi, że jego styki przewodzą prąd — kotwica może się poruszać mimo wypalenia styków.
Zwykły multimetr może ujawnić zwarcie do metalowej konstrukcji, ale nie potwierdza prawidłowej izolacji przy napięciu roboczym. Pomiar rezystancji izolacji odpowiednim przyrządem jest czynnością dla osoby mającej kwalifikacje i znającej wymagania badanego modelu.
Pasujące warianty znajdziesz w kategorii grzałek do płyt indukcyjnych i ceramicznych. Przy doborze porównaj nie tylko średnicę, ale również moc, napięcie, liczbę stref, rozmieszczenie zacisków, uchwyty oraz współpracujący ogranicznik temperatury.
Gdy płyta indukcyjna nie wykrywa naczynia
Najpierw wyklucz problem z garnkiem. Magnes powinien być przyciągany przez dno, ale sam test magnesem nie ocenia średnicy aktywnej warstwy, płaskości ani jakości wielowarstwowego dna. Najlepszą próbą jest użycie naczynia, które działa prawidłowo na innym polu tej samej płyty. Powinno ono mieć suche, płaskie dno i rozmiar odpowiedni dla sprawdzanej strefy.
Jeżeli to samo naczynie działa na trzech polach, a na jednym nie jest wykrywane, podejrzenie przechodzi na lokalny obwód: induktor, jego złącza, czujnik temperatury, kondensatory obwodu rezonansowego, przekaźnik przełączający pola lub sekcję mocy. Gdy nie działa para pól po jednej stronie, warto ustalić, czy korzystają ze wspólnego modułu, zasilacza albo układu chłodzenia.
Pomiar ciągłości uzwojenia cewki wykryje całkowitą przerwę, lecz nie jest pełnym testem induktora. Cewka może mieć ciągłość, a problem może ujawniać się dopiero pod obciążeniem, przy wzroście temperatury albo w połączeniu z kondensatorami i tranzystorem mocy. Nie należy na tej podstawie zamawiać cewki bez sprawdzenia pozostałych elementów toru.
Naprawa modułu płyty indukcyjnej wymaga diagnostyki obwodów wysokonapięciowych. Wymiana samego zwartego tranzystora bez sprawdzenia sterownika bramki, mostka, kondensatorów, elementów zabezpieczających i izolacji radiatora może zakończyć się ponownym uszkodzeniem. Brak zwarcia wykazany multimetrem nie potwierdza prawidłowej pracy pod obciążeniem.

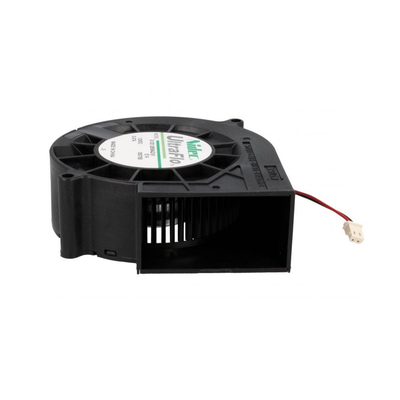

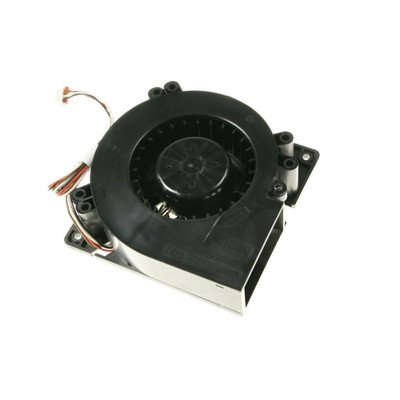

Przegrzewanie, wentylator i czujniki
Płyta, która działa po ostygnięciu, może wyłączać się z powodu ograniczonego chłodzenia. Sprawdź, czy przestrzeń pod urządzeniem odpowiada instrukcji montażu, a szuflada nie blokuje wlotu powietrza przedmiotami, papierem lub tkaniną. Kurz i tłuszcz mogą ograniczać przepływ lub blokować wirnik.
Po bezpiecznym uzyskaniu dostępu należy obejrzeć łopatki i obudowę wentylatora, sprawdzić swobodę obrotu oraz stan złącza. Wentylator może być sterowany temperaturowo, dlatego brak jego pracy tuż po włączeniu nie w każdym modelu oznacza awarię. Z kolei wentylator pracujący bez przerwy może reagować na odczyt czujnika, przegrzanie elektroniki albo usterkę sterowania.
Czujniki temperatury mogą mieć różne charakterystyki. Pomiar rezystancji warto wykonywać po odłączeniu czujnika od modułu i porównywać z dokumentacją modelu lub identycznym czujnikiem w tej samej temperaturze. Sama ciągłość przewodów nie potwierdza prawidłowej charakterystyki ani reakcji na ogrzewanie.
Wybijanie bezpiecznika lub różnicówki
Jeżeli zabezpieczenie zadziałało po trzasku, błysku, pojawieniu się dymu albo zapachu spalenizny, nie włączaj płyty ponownie. Kolejna próba może zwiększyć zakres uszkodzeń modułu i instalacji.
Zadziałanie natychmiast po załączeniu zasilania może wskazywać zwarcie w przyłączu, filtrze, prostowniku lub zasilaczu. Jeżeli panel uruchamia się poprawnie, a zabezpieczenie działa dopiero po postawieniu garnka, usterka może występować w obciążonym torze mocy. Zadziałanie wyłącznika różnicowoprądowego kieruje uwagę także na upływność do obudowy lub radiatora.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Pomiary pod napięciem, diagnostyka tranzystorów mocy oraz prace przy przyłączu nie są przeznaczone do wykonania przez osobę bez przygotowania. Wewnątrz płyty znajdują się kondensatory, które mogą pozostawać naładowane po odłączeniu zasilania.

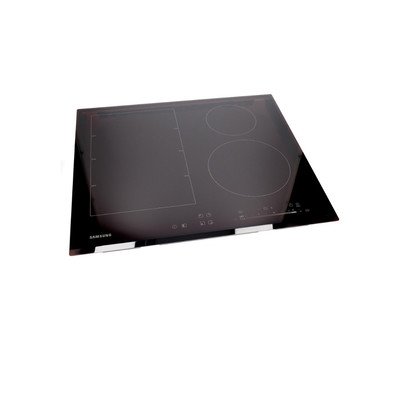

Pęknięte szkło płyty
Płyty z pękniętą lub rozbitą powierzchnią nie należy używać, nawet jeżeli pola nadal grzeją. Szczelina umożliwia przedostanie się wilgoci do elementów pod napięciem i zwiększa ryzyko porażenia. Urządzenie trzeba wyłączyć przez odpowiednie zabezpieczenie obwodu, a nie tylko panelem dotykowym.
Przy doborze szkła do płyty indukcyjnej lub ceramicznej znaczenie mają wymiary, położenie pól i nadruków, kształt krawędzi, ramka, mocowania oraz sposób połączenia z panelem sensorycznym. Szkło podobne wizualnie może nie współpracować z sensorami albo nie pasować do korpusu.
Jak uzyskać dostęp do podzespołów?

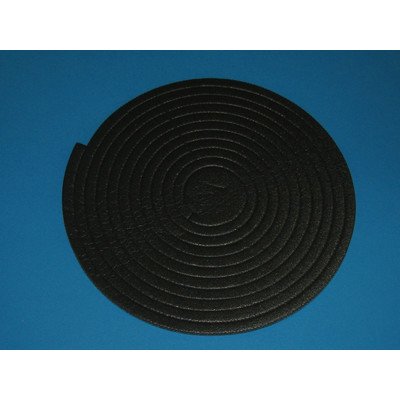

W większości płyt do elementów wewnętrznych dochodzi się od spodu, po wyjęciu urządzenia z otworu w blacie. Sposób mocowania nie jest jednak uniwersalny: spotyka się zaczepy sprężyste, uchwyty przykręcane od dołu, taśmy uszczelniające oraz montaż zlicowany wykonywany zgodnie z osobną procedurą.
Bezpieczna kolejność prac obejmuje:
- Wyłączenie dedykowanego obwodu i zabezpieczenie go przed przypadkowym załączeniem.
- Potwierdzenie braku napięcia odpowiednim przyrządem przez osobę uprawnioną.
- Udokumentowanie przyłącza i oznaczenie przewodów przed ich odłączeniem.
- Zwolnienie mocowań zgodnie z instrukcją montażu konkretnego modelu.
- Podniesienie płyty bez podważania i punktowego obciążania szkła.
- Ułożenie urządzenia na czystym, stabilnym i miękkim podłożu.
- Zdjęcie dolnej osłony dopiero po zlokalizowaniu wszystkich wkrętów i zaczepów.
Przed rozpięciem złączy wykonaj zdjęcia i oznacz ich położenie. Nie ciągnij za przewody, nie zamieniaj podobnych wtyków na próbę i nie pozostawiaj czujników poza miejscem zapewniającym właściwy kontakt termiczny. Po montażu trzeba odtworzyć uszczelnienie oraz prowadzenie przewodów i izolacji w sposób przewidziany przez producenta.
Jak dobrać właściwą część?
Numer nadrukowany na uszkodzonym elemencie jest pomocny, ale może oznaczać serię podzespołu, a nie pełny numer części zamiennej. W tej samej obudowie mogą występować różne moce, czujniki, programy modułu i wersje złączy.
Do weryfikacji przygotuj pełne dane z tabliczki, zwykle umieszczonej na spodzie korpusu płyty albo zachowanej w dokumentacji urządzenia. W zależności od producenta potrzebne są między innymi:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC lub Prod.No.;
- Bosch i Siemens: pełny E-Nr wraz z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.

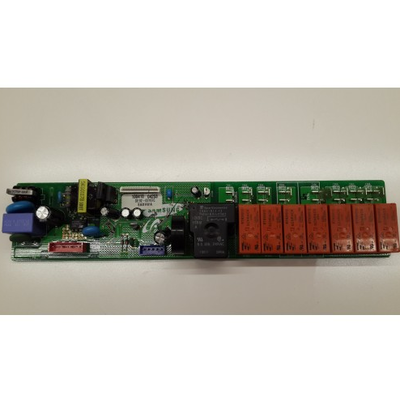

Dla pola ceramicznego porównaj moc, napięcie, średnicę, liczbę stref, zaciski i mocowanie. Dla induktora sprawdź średnicę, czujnik, złącza i przypisanie do modułu. Przy module potrzebna jest zgodność sprzętowa i programowa — niektóre wersje są gotowe do montażu, inne wymagają konfiguracji albo przeniesienia danych. Nie należy zakładać tego wyłącznie na podstawie wyglądu płytki.
W płytach sterowanych pokrętłami problem regulacji może dotyczyć regulatora energii, a nie pola. Oprócz liczby zacisków trzeba porównać schemat styków, wałek, sposób mocowania i obsługę dodatkowej strefy.
Najbezpieczniejszym następnym krokiem jest wykonanie czytelnego zdjęcia całej tabliczki znamionowej oraz oznaczeń starej części. Pozwala to sprawdzić wariant produkcyjny, zamiast dobierać element tylko według skróconej nazwy modelu lub podobnego zdjęcia.
FAQ — pytania o części do płyt indukcyjnych i ceramicznych
Czy brak grzania jednego pola oznacza, że trzeba wymienić pole?
Nie. W płycie ceramicznej przyczyną może być przerwana sekcja grzejna, ale również przewód, ogranicznik, regulator lub wypalony styk przekaźnika. W indukcji należy dodatkowo sprawdzić naczynie, cewkę, czujnik, obwód rezonansowy i moduł mocy.
Czy pole ceramiczne można sprawdzić zwykłym multimetrem?
Multimetr pozwala wykryć przerwę i porównać rezystancję sekcji po odłączeniu jej od układu. Nie potwierdzi jednak, czy przekaźnik podaje napięcie podczas pracy ani czy izolacja jest bezpieczna przy napięciu roboczym.
Dlaczego indukcja nie widzi garnka, mimo że przyciąga go magnes?
Ferromagnetyczność jest tylko jednym warunkiem. Znaczenie mają także rozmiar aktywnego dna, jego płaskość, położenie na polu i konstrukcja naczynia. Jeżeli ten sam garnek działa na innych polach, trzeba diagnozować obwód niedziałającej strefy.
Czy można gotować na płycie z niewielkim pęknięciem szkła?
Nie. Nawet małe pęknięcie może umożliwić przedostanie się wilgoci do obwodów elektrycznych. Płytę należy wyłączyć zabezpieczeniem obwodu i dobrać szkło zgodne z pełnym oznaczeniem urządzenia.
Czy każdy nowy moduł płyty wymaga programowania?
Nie. Zależy to od producenta, modelu i wersji części. Moduł może być skonfigurowany fabrycznie, wymagać ustawienia wariantu albo współpracować tylko z określoną wersją panelu. Informację trzeba potwierdzić przed zakupem.
Gdzie znajduje się tabliczka znamionowa płyty?
Zwykle na spodzie metalowego korpusu. Ponieważ po zabudowie może być niewidoczna, warto sprawdzić dokumentację, kartę urządzenia lub zdjęcia wykonane podczas montażu. Do doboru części należy przepisać całe oznaczenie wraz z końcówkami i zerami.
