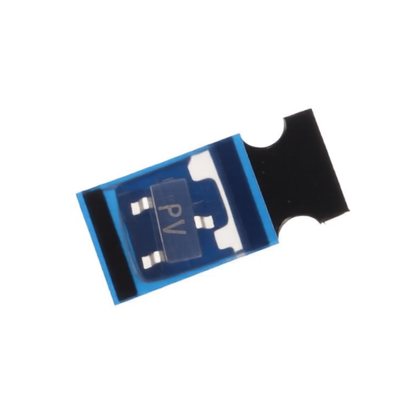

Tranzystory do płyt indukcyjnych i ceramicznych pracują w układach mocy, sterowania i zasilania. Ich uszkodzenie może powodować brak grzania pola, wybijanie zabezpieczeń lub kod błędu, ale podobne objawy wywołują też mostek, kondensatory, driver i połączenia. Dobieraj element po pełnym oznaczeniu części i modelu płyty, nie tylko po wyglądzie.
Jaką funkcję pełni tranzystor w płycie grzewczej?
W płycie indukcyjnej tranzystor mocy, często typu IGBT, przełącza prąd w falowniku zasilającym cewkę i obwód rezonansowy. W zależności od konstrukcji może pracować pojedynczo, w parze albo jako część zintegrowanego modułu. W płytach ceramicznych spotyka się również tranzystory w układach zasilania, sterowania i regulacji mocy, dlatego sama nazwa kategorii nie przesądza jeszcze, jaki typ elementu znajduje się w konkretnym urządzeniu.
Układ indukcyjny jest obciążeniem rezonansowym. Tranzystor współpracuje między innymi z mostkiem prostowniczym, kondensatorami rezonansowymi, cewką, układem sterowania bramką, zabezpieczeniem termicznym i elementami tłumiącymi przepięcia. Z tego powodu wymiana samego tranzystora bez sprawdzenia obwodu może zakończyć się jego ponownym uszkodzeniem.
Objawy uszkodzenia tranzystora
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Płyta wybija zabezpieczenie natychmiast po włączeniu lub uruchomieniu pola | Zwarcie tranzystora, mostek prostowniczy, warystor, filtr EMI, przebicie do radiatora | Oględziny, pomiar zwarć po odłączeniu zasilania, stan izolacji tranzystora | Zwarcie tranzystora jest prawdopodobne, ale nie wyjaśnia jeszcze przyczyny jego uszkodzenia |
| Jedno pole nie grzeje, lecz panel działa | Tranzystor, driver bramki, kondensator rezonansowy, cewka, przewody lub czujnik temperatury | Porównanie z identycznym, sprawnym kanałem i pomiary elementów tego pola | Brak grzania nie jest dowodem uszkodzenia samego tranzystora |
| Pole działa bez garnka, ale zabezpieczenie zadziała po rozpoczęciu grzania | Uszkodzenie ujawniające się pod obciążeniem, niewłaściwe sterowanie, kondensator rezonansowy, izolacja lub cewka | Kontrola elementów obwodu mocy i przebiegu sterującego wykonana przez serwisanta | Prosty pomiar omomierzem może nie wykryć problemu występującego dopiero przy wysokim napięciu i prądzie |
| Tranzystor ponownie ulega zwarciu po wymianie | Nieprawidłowy zamiennik, uszkodzony driver, mostek, kondensator, snubber, złe chłodzenie lub montaż | Sprawdzenie całego kanału przed kolejnym uruchomieniem | Nie należy montować następnego elementu na próbę |
| Pojawia się kod błędu, lecz brak widocznych uszkodzeń | Czujnik NTC, zasilanie modułu, komunikacja, sterowanie bramką albo sam moduł mocy | Znaczenie kodu w dokumentacji właściwego modelu i kontrola połączeń | Kod wskazuje obszar diagnostyki, a nie automatycznie część do zakupu |
W płytach indukcyjnych brak grzania może wynikać także z nieodpowiedniego naczynia, problemu z detekcją garnka, uszkodzonej cewki, przerwanego przewodu lub błędnego połączenia modułu. Jeżeli nie działa kilka pól obsługiwanych przez wspólny moduł, trzeba sprawdzić również zasilanie modułu, komunikację i elementy wspólne, a nie tylko tranzystor przypisany do jednego pola.
Jak sprawdzić tranzystor?
Przygotowanie do pomiaru
Przed otwarciem płyty odłącz ją od instalacji. W urządzeniach zasilanych wielofazowo odłączenie jednego obwodu może nie wystarczyć. Po odłączeniu należy rozładować kondensatory obwodu pośredniego zgodnie z procedurą serwisową i potwierdzić brak niebezpiecznego napięcia odpowiednim przyrządem.
Pomiar wykonuj przy odłączonych przewodach i najlepiej po wymontowaniu tranzystora z obwodu. Element pozostawiony na płytce może dawać wynik zmieniony przez równoległe rezystory, diody, kondensatory i uzwojenia. Nie zwieraj zacisków przypadkowym przewodem i nie uruchamiaj płyty z usuniętymi zabezpieczeniami.
Pomiar zwarcia i bramki
W typowym tranzystorze IGBT sprawdza się przede wszystkim:
- czy między kolektorem i emiterem nie ma zwarcia;
- czy między bramką a kolektorem oraz bramką a emiterem nie występuje niska rezystancja;
- czy wynik jest podobny do elementu z identycznego, sprawnego kanału;
- czy obudowa lub radiator nie mają niepożądanej upływności względem wyprowadzeń;
- czy obudowa, wyprowadzenia i izolacyjna przekładka nie są pęknięte, nadpalone lub przesunięte.
W trybie testu diody można ocenić wbudowaną lub zewnętrzną diodę przeciwrównoległą, ale wynik zależy od typu tranzystora i obecności innych elementów w układzie. Pomiar „dobry” nie potwierdza sprawności przy pracy impulsowej, pod obciążeniem ani poprawnego sterowania bramką.
W dokumentacji serwisowej wybranych płyt Electrolux TAP podano dla konkretnego modułu mocy, że pomiar między określonymi wyprowadzeniami IGBT powyżej 50 kΩ oznacza wynik prawidłowy, a poniżej 50 Ω wskazuje uszkodzenie modułu. Te wartości dotyczą wskazanej rodziny i sposobu pomiaru; nie należy przenosić ich na wszystkie tranzystory i płyty.
Jeżeli tranzystor ma zwarcie kolektor–emiter, zmierz również obwód po jego odłączeniu. Zwarcie na samej płytce może pochodzić z mostka, kondensatora, ścieżki lub elementu przyłączonego do tego samego węzła. Z kolei brak zwarcia nie wyklucza uszkodzenia drivera, rezystora bramkowego, przebicia izolacji ani usterki ujawniającej się dopiero przy pracy z garnkiem.
Kiedy potrzebny jest oscyloskop?
Jeżeli elementy statyczne są sprawne, a pole nie grzeje lub tranzystor ponownie się uszkadza, trzeba ocenić sterowanie bramką, czasy przełączania i zachowanie obwodu rezonansowego. Do tego potrzebny jest schemat właściwego modułu, odpowiednio izolowany sprzęt pomiarowy i doświadczenie z obwodami o wysokim napięciu oraz dużym prądzie. Zwykły multimetr może potwierdzić zwarcie, lecz nie pokaże nieprawidłowego przebiegu sterującego podczas pracy.
Dlaczego tranzystor ulega awarii?
Najczęstsze grupy przyczyn, które trzeba rozróżnić, to:
- Przeciążenie obwodu rezonansowego – uszkodzony lub zmieniony parametr kondensatora, cewki, połączenia albo naczynia może zwiększać prąd i straty przełączania.
- Uszkodzenie prostownika lub zasilania – mostek, kondensator magistrali DC, warystor albo filtr mogą powodować nadmierny prąd lub przepięcie.
- Błąd sterowania bramką – uszkodzony driver, rezystor bramkowy, dioda, zasilanie drivera lub element SMD może pozostawić tranzystor w nieprawidłowym stanie.
- Przegrzewanie – niesprawny wentylator, zabrudzony kanał powietrzny, źle położona pasta lub brak właściwej przekładki pogarszają odprowadzanie ciepła.
- Przebicie izolacji – tranzystor może mieć elektryczne połączenie z radiatorem wskutek niewłaściwej podkładki, jej uszkodzenia, przesunięcia albo zbyt małego odstępu od metalu.
- Błędny lub wadliwy zamiennik – podobna obudowa i zbliżona nazwa nie gwarantują zgodności napięcia, prądu, energii przełączania, ładunku bramki ani diody przeciwrównoległej.
Jeżeli awaria pojawiła się po zalaniu, przepięciu, złym podłączeniu albo wyłączeniu zabezpieczenia podczas gotowania, oględziny powinny objąć także filtr EMI, ścieżki, złącza i miejsca przy radiatorze. Nadpalona ścieżka może być skutkiem, a nie pierwotną przyczyną awarii.
Dostęp do tranzystora i wymiana
Tranzystory mocy są zwykle zamocowane do radiatora na module znajdującym się pod szklaną płytą. W zależności od konstrukcji dostęp wymaga wyjęcia urządzenia z blatu, zdjęcia dolnej pokrywy albo demontażu całego modułu mocy. Przed rozłączaniem złączy warto wykonać zdjęcia, oznaczyć położenie przewodów i nie ciągnąć za wiązkę.
Przy demontażu zwróć uwagę na:
- kondensatory, które mogą utrzymywać energię po odłączeniu zasilania;
- złącza cewek, czujników NTC, wentylatora i komunikacji;
- podkładkę izolacyjną między tranzystorem a radiatorem;
- izolacyjne tulejki lub podkładki śruby, jeśli występują;
- ślady łuku elektrycznego, sadzę, pęknięcia i uszkodzenia laminatu;
- sposób ułożenia tranzystora względem krawędzi radiatora.
Przy montażu nowego elementu nie wystarczy przylutować go w to samo miejsce. Trzeba zachować właściwy typ przekładki, poprawne odizolowanie elektryczne, równomierny kontakt cieplny i odpowiednie położenie obudowy. Pasta termoprzewodząca nie zastępuje przekładki izolacyjnej. Nadmiar pasty, zabrudzenie radiatora lub zbyt mały odstęp mogą spowodować przebicie dopiero podczas pracy.
Po wymianie należy ponownie sprawdzić cały kanał mocy, a następnie wykonać kontrolowane uruchomienie i test wszystkich poziomów pracy. Jeżeli płyta ma procedurę konfiguracji lub testu serwisowego, używa się procedury właściwej dla danego modelu. Nie wolno mostkować blokad, czujników ani zabezpieczeń termicznych.
Opisane czynności dotyczą obwodów sieciowych i wysokiego napięcia. Wymagają odpowiednich kwalifikacji, doświadczenia, uprawnień oraz przyrządów pomiarowych. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Jak dobrać właściwy tranzystor?
Dobór wykonuj w tej kolejności:
- Odczytaj pełne oznaczenie z uszkodzonego elementu, uwzględniając wszystkie litery, cyfry i sufiksy.
- Sprawdź oznaczenie modułu lub płytki oraz dokładny model płyty.
- Porównaj typ elementu: IGBT, MOSFET, tranzystor bipolarny, element sterujący lub tranzystor cyfrowy.
- Zweryfikuj napięcie kolektor–emiter lub dren–źródło, prąd, moc, temperaturę pracy, ładunek bramki, czasy przełączania, obudowę i układ wyprowadzeń.
- Sprawdź obecność oraz parametry diody przeciwrównoległej, jeśli jest częścią elementu.
- Potwierdź zgodność z konkretnym kanałem mocy i wersją modułu, a nie tylko z nazwą handlową płyty.
Nie stosuj tranzystora o większym prądzie lub napięciu „na oko”. Różne parametry dynamiczne mogą zmienić pracę układu rezonansowego i drivera. Szczególnie ryzykowna jest zamiana elementu przeznaczonego do mniejszego pola na część z innego pola bez potwierdzenia dokumentacją.
Do identyfikacji urządzenia potrzebne są pełne dane z tabliczki znamionowej. Dla Amiki przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No.; dla Boscha i Siemensa pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy. W przypadku Beko i Grundig przydatne są model oraz Product No., a dla LG model i Product Code. Samsung wymaga pełnego modelu z wariantem końcowym.
Samo zdjęcie, podobne złącze lub zgodna obudowa nie potwierdzają kompatybilności. Przed zakupem przygotuj zdjęcie oznaczenia tranzystora, modułu oraz tabliczki znamionowej płyty. Jeżeli element jest rozerwany, podaj także model urządzenia i oznaczenie płytki, ponieważ nadruk może być niepełny.
Powiązane części, które mogą wymagać sprawdzenia
Jeżeli pomiar wskazuje uszkodzenie tranzystora, diagnostyka może obejmować również diody do płyt indukcyjnych i ceramicznych, kondensatory do płyt indukcyjnych i ceramicznych, rezystory do płyt indukcyjnych i ceramicznych oraz moduły do płyt indukcyjnych i ceramicznych. Są to kierunki diagnostyki, a nie lista elementów do wymiany bez potwierdzenia usterki.
FAQ
Czy zwarcie tranzystora oznacza, że wystarczy wymienić tylko jego?
Nie zawsze. Zwarcie może być skutkiem awarii mostka, kondensatora, drivera, obwodu rezonansowego, przepięcia albo przegrzania. Przed uruchomieniem po naprawie należy sprawdzić elementy współpracujące i izolację tranzystora.
Czy każdy tranzystor do płyty indukcyjnej jest typu IGBT?
Nie. W falownikach mocy często stosuje się IGBT, ale w zasilaniu i sterowaniu mogą pracować MOSFET-y, tranzystory bipolarne lub elementy zintegrowane. Decydujące jest oznaczenie konkretnego elementu i schemat modułu.
Czy można dobrać zamiennik wyłącznie po napięciu i prądzie?
Nie. Należy uwzględnić także typ elementu, charakterystykę przełączania, ładunek bramki, diodę, obudowę, wyprowadzenia, warunki chłodzenia i zastosowanie w danym kanale. Zamiennik wymaga potwierdzenia w dokumentacji, nie tylko porównania dwóch liczb.
Dlaczego pole działa bez garnka, ale tranzystor uszkadza się po rozpoczęciu grzania?
Bez garnka układ może pracować przy niewielkim obciążeniu lub jedynie wykrywać naczynie. Po rozpoczęciu przekazywania mocy pojawiają się duże prądy i napięcia rezonansowe, które ujawniają usterkę kondensatora, cewki, drivera, izolacji albo niewłaściwego tranzystora.
Czy pomiar multimetrem potwierdza sprawność IGBT?
Multimetr może wykryć zwarcie między głównymi wyprowadzeniami, uszkodzenie bramki lub nieprawidłową diodę, ale nie potwierdza poprawnego przełączania pod obciążeniem. Przy powtarzających się awariach potrzebna jest diagnostyka sterowania i obwodu mocy zgodnie ze schematem modelu.
Jakie dane przesłać do doboru tranzystora?
Przygotuj pełne oznaczenie z tabliczki znamionowej, zdjęcie nadruku na tranzystorze, oznaczenie modułu oraz zdjęcia obszaru radiatora i uszkodzeń. Skrócony model płyty lub samo zdjęcie części może nie identyfikować właściwego wariantu.
