Filtry do płyt indukcyjnych i ceramicznych
Filtry do płyt indukcyjnych i ceramicznych, nazywane też filtrami przeciwzakłóceniowymi lub płytkami filtrów, znajdują się w obwodzie zasilania urządzenia. Ich awaria może powodować brak reakcji, przepalenie bezpiecznika albo wyzwalanie zabezpieczeń. Część dobieraj po pełnym oznaczeniu płyty, numerze filtra i układzie złączy, nie tylko po zdjęciu.
Jaką funkcję pełni filtr w płycie indukcyjnej

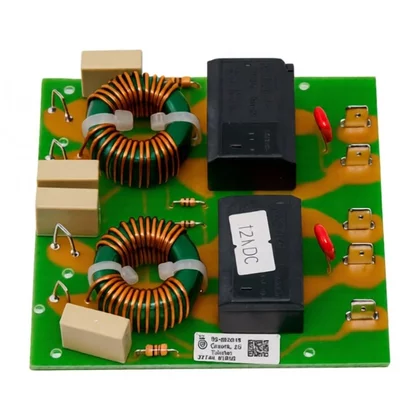

Filtr elektroniczny płyty indukcyjnej jest elementem obwodu zasilania. Ogranicza zakłócenia elektromagnetyczne generowane przez przetwornice dużej częstotliwości i pomaga chronić układ przed zakłóceniami oraz nieprawidłowościami w sieci. W zależności od konstrukcji płytka może zawierać między innymi dławiki, kondensatory, bezpieczniki, elementy ochronne i przekaźniki rozłączające zasilanie modułów mocy.
Nie jest to filtr powietrza ani element układu chłodzenia. Nazwy handlowe „filtr modułowy”, „filtr elektroniczny”, „płytka filtrów” i „filtr przeciwzakłóceniowy” mogą dotyczyć różnych zespołów. O tym, czy część pasuje, decyduje konstrukcja konkretnego urządzenia.
Objawy uszkodzenia filtra
Awaria filtra może być podejrzewana, gdy płyta:
- pozostaje całkowicie martwa, mimo prawidłowego zasilania instalacji;
- przepala bezpiecznik lub wyzwala wyłącznik nadprądowy przy włączeniu albo rozpoczęciu grzania;
- przestaje zasilać jeden z modułów mocy, podczas gdy pozostała część urządzenia działa;
- wyświetla kod związany z zasilaniem, napięciem, brakiem komunikacji lub filtrem;
- ma ślady nadpalenia, pęknięty element, osmolone złącze albo przepaloną ścieżkę na płytce;
- wydaje trzask lub pojawia się zapach przegrzanej elektroniki.
Sam objaw nie potwierdza jednak uszkodzenia filtra. Brak działania może wynikać także z przerwy w instalacji, błędnego podłączenia, luźnego zacisku, uszkodzonego przewodu, modułu sterowania, przekaźnika albo zasilacza pomocniczego. Jeżeli bezpiecznik przepala się ponownie po wymianie, przyczyną może być zwarcie w module mocy, na przykład w mostku prostowniczym lub tranzystorze IGBT. Wymiana samego filtra bez sprawdzenia obwodu może doprowadzić do ponownego uszkodzenia części.
Diagnostyka: objaw → sprawdzenie → interpretacja
| Objaw | Co sprawdzić | Co oznacza wynik |
| Płyta nie reaguje | Zabezpieczenie obwodu, przewód zasilający, zaciski i bezpieczniki na filtrze | Brak ciągłości przed filtrem wskazuje na problem z zasilaniem lub bezpiecznikiem; nie rozstrzyga jeszcze, dlaczego bezpiecznik zadziałał |
| Bezpiecznik przepala się natychmiast | Filtr, przewody oraz elementy mocy za filtrem, po odłączeniu urządzenia od sieci | Zwarcie za filtrem może być przyczyną wtórnego przepalenia bezpiecznika; nie należy montować większego bezpiecznika ani mostkować zabezpieczenia |
| Działa tylko część pól | Rozdział zasilania na filtrze, przekaźniki, przewody i moduł mocy przypisany do niedziałających pól | Wynik może wskazywać na filtr lub przekaźnik, ale podobny objaw powoduje uszkodzenie konkretnego generatora |
| Widoczne nadpalenie płytki | Miejsce uszkodzenia, stan zacisku, przewodu i sąsiednich elementów | Nadpalony punkt może być skutkiem luźnego połączenia, przeciążenia albo zwarcia; sama naprawa ścieżki nie usuwa przyczyny |
| Pojawia się kod błędu | Instrukcja serwisowa właściwego modelu i warunki wystąpienia kodu | Kod zawęża obszar diagnostyki, ale zwykle nie wskazuje automatycznie części do kupienia |
Kontrola po odłączeniu zasilania
Przed otwarciem urządzenia wyłącz właściwy obwód w rozdzielnicy i upewnij się odpowiednim przyrządem, że na zaciskach nie ma napięcia. Wbudowana płyta może być podłączona bez wtyczki, dlatego samo wyjęcie wtyczki nie zawsze dotyczy tego urządzenia. Kondensatory w układzie zasilania mogą utrzymywać ładunek po odłączeniu sieci.
Po uzyskaniu dostępu można wykonać oględziny płytki, sprawdzić stan bezpieczników oraz ciągłość przewodów i złączy. Pomiar ciągłości bezpiecznika wykonuje się przy odłączonym zasilaniu i najlepiej po odłączeniu co najmniej jednej jego końcówki od obwodu. Odczyt wskazujący przerwę oznacza, że bezpiecznik zadziałał, ale nie wskazuje, czy uszkodził się sam, czy zareagował na zwarcie dalej w układzie.
Pomiar rezystancji elementów półprzewodnikowych i mostka prostowniczego również wykonuje się po odłączeniu urządzenia, z odłączonymi złączami zgodnie z dokumentacją serwisową. Nie ma jednej uniwersalnej wartości rezystancji dla wszystkich filtrów i płyt. Punkty pomiarowe, sposób interpretacji oraz ewentualne rozładowanie kondensatorów zależą od schematu konkretnego modelu.
Pomiar napięcia sieciowego na wejściu lub wyjściu filtra jest czynnością serwisową pod napięciem. Wymaga odpowiednich kwalifikacji, uprawnień, przyrządu pomiarowego i procedury dla danego modelu. Nie należy wykonywać go przez przypadkowe dotykanie przewodów ani przy zdjętych zabezpieczeniach.
Dostęp do filtra i wymiana
Filtr znajduje się zwykle w pobliżu listwy przyłączeniowej i wejścia przewodu zasilającego, przed modułami mocy. W niektórych płytach jest osobną płytką, w innych częścią zespołu przyłączeniowego lub modułu zasilania. Sposób dostępu zależy od konstrukcji:
- odłącz urządzenie od instalacji i potwierdź brak napięcia;
- wyjmij płytę z blatu, jeżeli konstrukcja nie pozwala na bezpieczny dostęp od spodu;
- zdejmij dolną osłonę, a w modelach wymagających takiej procedury także elementy mocujące szkło ceramiczne;
- przed odłączeniem przewodów wykonaj zdjęcia i oznacz złącza, nie kierując się wyłącznie ich kolorem;
- sprawdź oznaczenie płytki, położenie przewodów, zaciski, bezpieczniki i elementy mocujące;
- zamontuj część o zgodnym wykonaniu, zachowując prowadzenie przewodów, izolację i uziemienie;
- przed ponownym podłączeniem sprawdź, czy żaden przewód nie został przyciśnięty przez obudowę, a wszystkie złącza są osadzone do końca.
Wymiana bezpiecznika lub całej płytki nie powinna być traktowana jako test wykonywany metodą prób. Jeżeli bezpiecznik ponownie się przepala, występuje zapach spalenizny, nadpalone złącze albo zwarcie w module mocy, urządzenia nie należy dalej zasilać. Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i znajomości instalacji elektrycznych. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać właściwy filtr
Przy doborze porównaj:
- pełne oznaczenie modelu płyty z tabliczki znamionowej;
- numer części nadrukowany na starej płytce, jeżeli jest czytelny;
- liczbę i rodzaj złączy oraz sposób mocowania;
- układ wejść i wyjść, liczbę bezpieczników oraz obecność przekaźnika;
- wersję zasilania i wykonanie płyty, jeśli producent rozróżnia warianty;
- informację katalogową o zastosowaniu części do konkretnego modelu.
Samo podobieństwo zdjęcia, identyczna liczba przewodów albo takie samo złącze nie gwarantują zgodności. Filtry o podobnym wyglądzie mogą mieć inne obciążenie, układ styków, zabezpieczenia lub współpracować z innym modułem mocy.
Do identyfikacji urządzenia potrzebne jest pełne oznaczenie właściwe dla marki: dla Amica model, kod wyrobu i 14-cyfrowy numer fabryczny; dla Electrolux, AEG i Zanussi pełny PNC/Prod.No.; dla Bosch i Siemens pełny E-Nr z końcówką /xx; dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy; dla Beko i Grundig model oraz Product No.; dla LG model i Product Code; dla Gorenje i Hisense model oraz Art. No. lub kod PS; dla Samsunga pełny model z wariantem końcowym, na przykład /0000.
Przed zakupem odczytaj oznaczenia z tabliczki znamionowej i płytki. Jeśli numer jest nieczytelny, przygotuj zdjęcie tabliczki oraz obu stron filtra i złączy. To pozwala odróżnić filtr sieciowy od modułu mocy, zasilacza lub innej płytki określanej podobną nazwą.
FAQ
Czy filtr przeciwzakłóceniowy może powodować brak grzania?
Tak, jeżeli nie przekazuje zasilania do modułu mocy albo ma przerwę w bezpieczniku, przekaźniku lub ścieżce. Taki sam objaw powodują jednak moduł mocy, przewody, sterowanie i nieprawidłowe zasilanie, dlatego filtr trzeba sprawdzić w całym obwodzie.
Czy można wymienić sam bezpiecznik na filtrze?
Można rozważyć wymianę wyłącznie na bezpiecznik o dokładnie takim samym typie i parametrach, ale najpierw trzeba ustalić przyczynę jego zadziałania. Ponowne przepalenie oznacza, że prawdopodobnie występuje zwarcie w filtrze, przewodach lub module mocy.
Czy kod błędu wskazuje filtr do wymiany?
Nie zawsze. Znaczenie kodu jest zależne od marki, rodziny urządzenia i wersji elektroniki. Kod należy porównać z instrukcją właściwego modelu, a następnie sprawdzić zasilanie, połączenia i elementy wskazane w procedurze.
Gdzie znajduje się filtr w płycie indukcyjnej?
Zwykle przy wejściu zasilania, w pobliżu listwy przyłączeniowej i modułów mocy. Dokładne położenie oraz sposób demontażu różnią się między modelami; w niektórych konstrukcjach potrzebne jest zdjęcie dolnej osłony, a w innych także odłączenie i demontaż szkła.
Czy filtr do płyty ceramicznej pasuje do płyty indukcyjnej?
Nie należy tego zakładać. Oba typy urządzeń mogą mieć podobne płytki, ale różnią się układem zasilania, obciążeniem i współpracującymi modułami. Zgodność musi wynikać z katalogu części i pełnego oznaczenia urządzenia.
Jakie dane wysłać do doboru filtra?
Prześlij pełne oznaczenie z tabliczki znamionowej, numer nadrukowany na filtrze oraz zdjęcia złączy i całej płytki. W przypadku Amica, Electrolux, Bosch, Whirlpool, Beko, LG, Gorenje, Hisense i Samsunga uwzględnij identyfikatory wymagane dla danej marki, a nie tylko skróconą nazwę modelu.
