Uszkodzony moduł zmywarki – jak to sprawdzić

Zmywarka nie startuje, nie reaguje na przyciski albo staje w przypadkowym miejscu – i od razu podejrzewasz moduł? Często winne jest zasilanie, blokada przycisków albo zwarta pompa czy grzałka, którą moduł steruje. Zacznij od gniazdka i resetu, potem zmierz elementy bez zasilania. Moduł zamawiaj na końcu i tylko po numerze z tabliczki. W CzesciAGD.pl zaprogramowany moduł do zmywarek Bosch i Siemens kupisz od ok. 637 zł, a moduł panelu obsługi od ok. 459 zł.

Moduł sterujący (programator) włącza pompy, grzałkę i zawór wody według programu. To najdroższa część elektroniczna zmywarki, a ten sam objaw daje luźna wtyczka, blokada przycisków, zalane złącze albo spalona pompa. Nie kupuj go po samym objawie.

Części do elektroniki znajdziesz w kategorii moduły sterujące i programatory do zmywarek.

Po czym poznać uszkodzony moduł zmywarki

• zmywarka nie włącza się, wyświetlacz i diody są martwe, choć w gniazdku jest prąd,
• przyciski nie reagują albo reagują losowo,
• program zatrzymuje się w przypadkowym miejscu albo pomija etapy,
• pompa, grzałka lub zawór nie ruszają, choć pomiar pokazuje, że są sprawne,
• zapach spalenizny albo ślady nadpalenia przy elektronice.

Każdy z tych objawów ma prostsze wytłumaczenie. Sprawdzaj w tej kolejności: gniazdko, blokady, chwilowy błąd elektroniki, zwarty element, zalane albo nadpalone złącze. Sam moduł jest ostatni na liście.

Tabela diagnostyczna: zasilanie, panel, moduł czy element

Zanim zaczniesz

Przed każdym pomiarem i odkręceniem obudowy wyjmij wtyczkę z gniazdka i zakręć zawór wody. Gdy zmywarka jest na gwarancji, nie rozkręcaj jej, tylko zgłoś usterkę sprzedawcy.

Krok 1: Zasilanie, drzwi i blokada

Podłącz do tego samego gniazdka czajnik. Nie grzeje? Problem jest w instalacji, nie w zmywarce. Sprawdź też, czy wtyczka siedzi w gniazdku pewnie, bez luzu. Nie podłączaj zmywarki przez przedłużacz ani rozgałęźnik.

Gdy zmywarka nie reaguje na przyciski, sprawdź, czy nie jest włączona blokada przycisków albo blokada drzwi przed dziećmi. Niektóre zmywarki same się wyłączają po kilkunastu minutach bezczynności (np. Bosch SMV25AX06E po 15 minutach). To nie usterka. Więcej przyczyn tego objawu opisaliśmy we wpisach zmywarka nie reaguje na przyciski i zmywarka nie chce się włączyć.

Krok 2: Reset przez odłączenie prądu

Chwilowy błąd elektroniki zwykle znika po odłączeniu zasilania. Wyłącz zmywarkę, wyjmij wtyczkę albo wyłącz bezpiecznik, odczekaj co najmniej 2 minuty, podłącz zasilanie i włącz zmywarkę. Gdy usterka wraca, zakręć wodę, wyjmij wtyczkę i zapisz kod błędu – przyda się w kroku 3. Procedury resetu dla poszczególnych marek zebraliśmy w poradniku o kasowaniu błędu w zmywarce.

W zmywarkach Electrolux, AEG i Zanussi wystarczy odłączyć zasilanie na 30–60 sekund.

Jeśli zmywarka rusza i kończy program, na tym koniec. Jeśli wraca ten sam objaw albo kod, czytaj dalej.

Krok 3: Kod błędu – co naprawdę wskazuje

Kod błędu wskazuje układ, który nie zadziałał, a nie moduł. Kod grzania nie mówi „spalony programator”, tylko „woda nie nagrzała się na czas”. Winna może być grzałka, czujnik, złącze albo tor w module.

W zmywarkach Bosch i Siemens kody E01–E05 oznaczają ogólnie błąd elektroniki. Przy nich też zacznij od resetu. Gdy kod wraca, zapisz go – bez kodu i pomiarów zakup modułu to zgadywanie. Kod E04 z tej grupy opisujemy osobno we wpisie o błędzie E04 i obwodzie grzałki.

Krok 4: Test elementów sterowanych przez moduł

Tego kroku nie pomijaj. Element ze zwarciem ciągnie zbyt duży prąd przez przekaźnik albo triak na płytce. Zostawisz go i wymienisz tylko moduł – nowy może spalić się przy pierwszym uruchomieniu.

Bez zasilania odepnij złącze i zmierz omomierzem:

• Grzałka – orientacyjnie, z wyliczenia R = U²/P dla 230 V: 1800 W ≈ 29 Ω, 2000 W ≈ 26 Ω, 2200 W ≈ 24 Ω. Moc odczytasz z naklejki na grzałce albo na pompie z grzałką.
• Pompa odpływowa na 230 V – typowo 150–250 Ω. Cewka zaworu wody – typowo 3–5 kΩ. Pompa myjąca – silnik z trzema stykami zmierz na wszystkich trzech parach: wyniki mają być równe. W pompie z grzałką zmierz osobno grzałkę (jej dwa styki) i silnik. Przy każdym elemencie OL oznacza przerwę, a wynik bliski 0 Ω – zwarcie.
• Upływ do masy – między każdym pinem elementu a metalową obudową miernik powinien pokazać OL.

Zwarty lub przerwany element wymień przed montażem modułu albo razem z nim. Pompy znajdziesz w kategorii pompy myjące i odpływowe do zmywarek, a grzałki w kategorii grzałki przepływowe i pompy z grzałką.

Krok 5: Oględziny modułu i złączy

Zależnie od modelu moduł siedzi w drzwiach pod panelem albo w podstawie zmywarki. Do modułu w drzwiach dostaniesz się po wykręceniu wkrętów z wewnętrznej strony drzwi i zdjęciu panelu zewnętrznego (w zabudowie najpierw frontu meblowego). Do modułu w podstawie – po zdjęciu cokołu, odkręceniu zmywarki od blatu i wysunięciu jej z zabudowy na ręczniki. Zanim cokolwiek odepniesz, zrób zdjęcia wszystkich złączy. Potem obejrzyj płytkę i wtyki:

• ślady wody, osad z kamienia, zielony nalot na pinach – znak zalania,
• przypalone ścieżki, pęknięte lub nadtopione elementy,
• wybrzuszone kondensatory.

Woda na module skądś się wzięła: z wycieku albo z pary uciekającej przez nieszczelne drzwi. Usuń przyczynę, zanim założysz nowy moduł. Przyczyny wycieków opisaliśmy we wpisie zmywarka cieknie. Nadtopione złącze często wymienisz osobno – przewody znajdziesz w kategorii wiązki elektroniki i przewody modułu.

Krok 6: Moduł mocy a panel przycisków – co wymienić

W wielu zmywarkach elektronika składa się z dwóch części. Moduł mocy (sterujący) załącza pompy, grzałkę i zawór. Moduł obsługi (panel) odpowiada za przyciski i wyświetlacz. Diody świecą, a przyciski nie reagują – podejrzany jest panel. Program rusza, ale pompa czy grzałka, która przeszła pomiar w kroku 4, nie pracuje, a złącza są czyste – winny jest moduł mocy. Pomiar napięcia na złączu w trakcie programu rozstrzyga to ostatecznie, ale pomiary pod napięciem 230 V wykonuje wyłącznie osoba z uprawnieniami SEP.

Wymiana modułu: sfotografuj złącza, odepnij je po kolei, zwolnij zatrzaski albo wkręty i wyjmij płytkę. Nowy moduł zamocuj w tym samym miejscu, podłącz wtyki zgodnie ze zdjęciami, złóż obudowę i uruchom krótki program. Patrz, czy rusza pompa, czy woda się nagrzewa i czy program dochodzi do końca.

Do zmywarek Bosch i Siemens kupisz w sklepie oba rodzaje modułów w wersji zaprogramowanej. Moduły do tej grupy marek znajdziesz w kategorii programatory do zmywarek Bosch i Siemens.

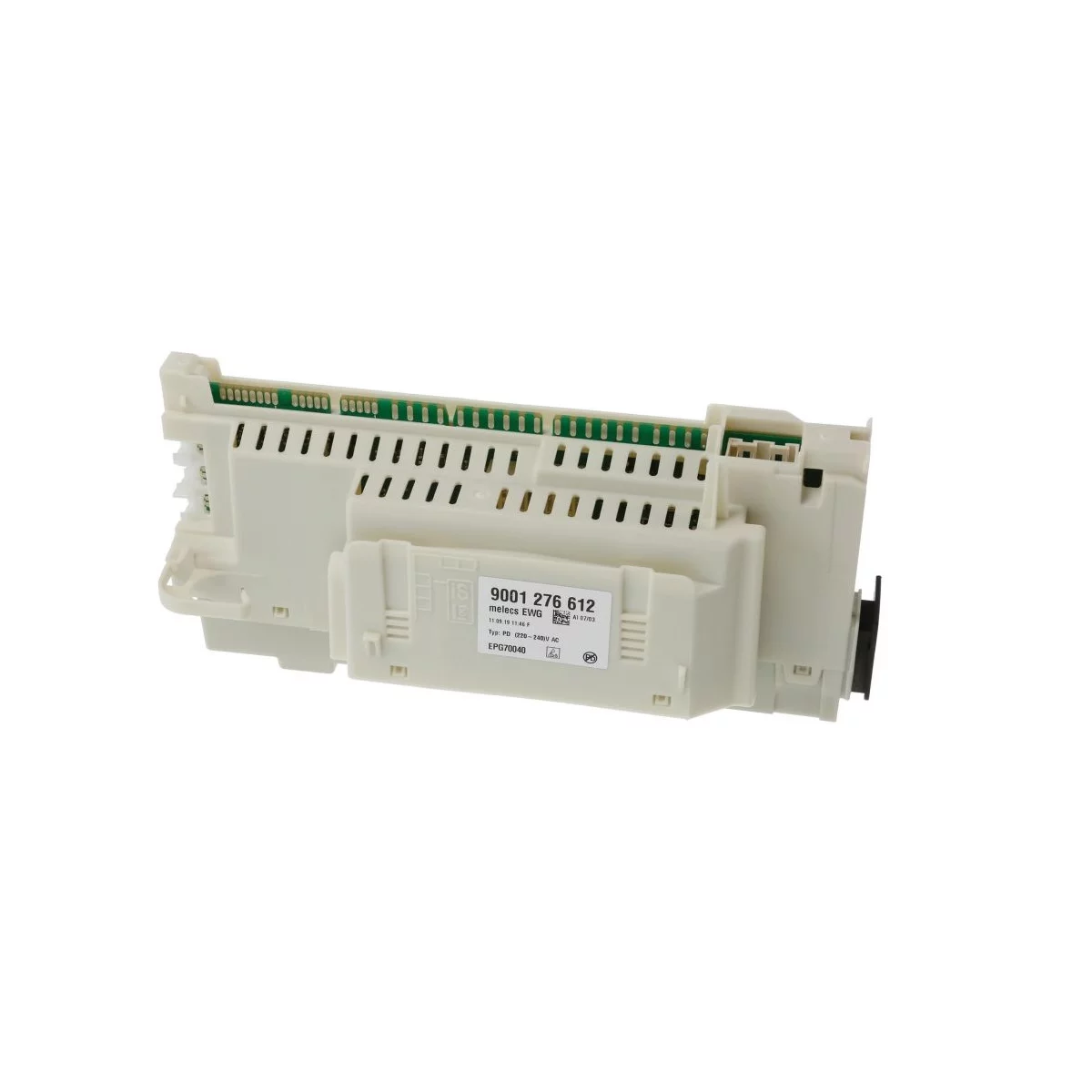

Moduł zmywarki zaprogramowany Bosch / Siemens 12032474 Zaprogramowany moduł do zmywarek Bosch i Siemens – gdy elementy wykonawcze są sprawne, a nie dostają zasilania; tylko po diagnozie i dobraniu po E-Nr oraz numerze z naklejki. 637,00 zł • Zobacz produkt →

Gdy usterka dotyczy przycisków lub wyświetlacza, a moduł mocy działa, wystarczy moduł panelu. Przed zakupem porównaj numer z naklejki starego modułu i pełny E-Nr.

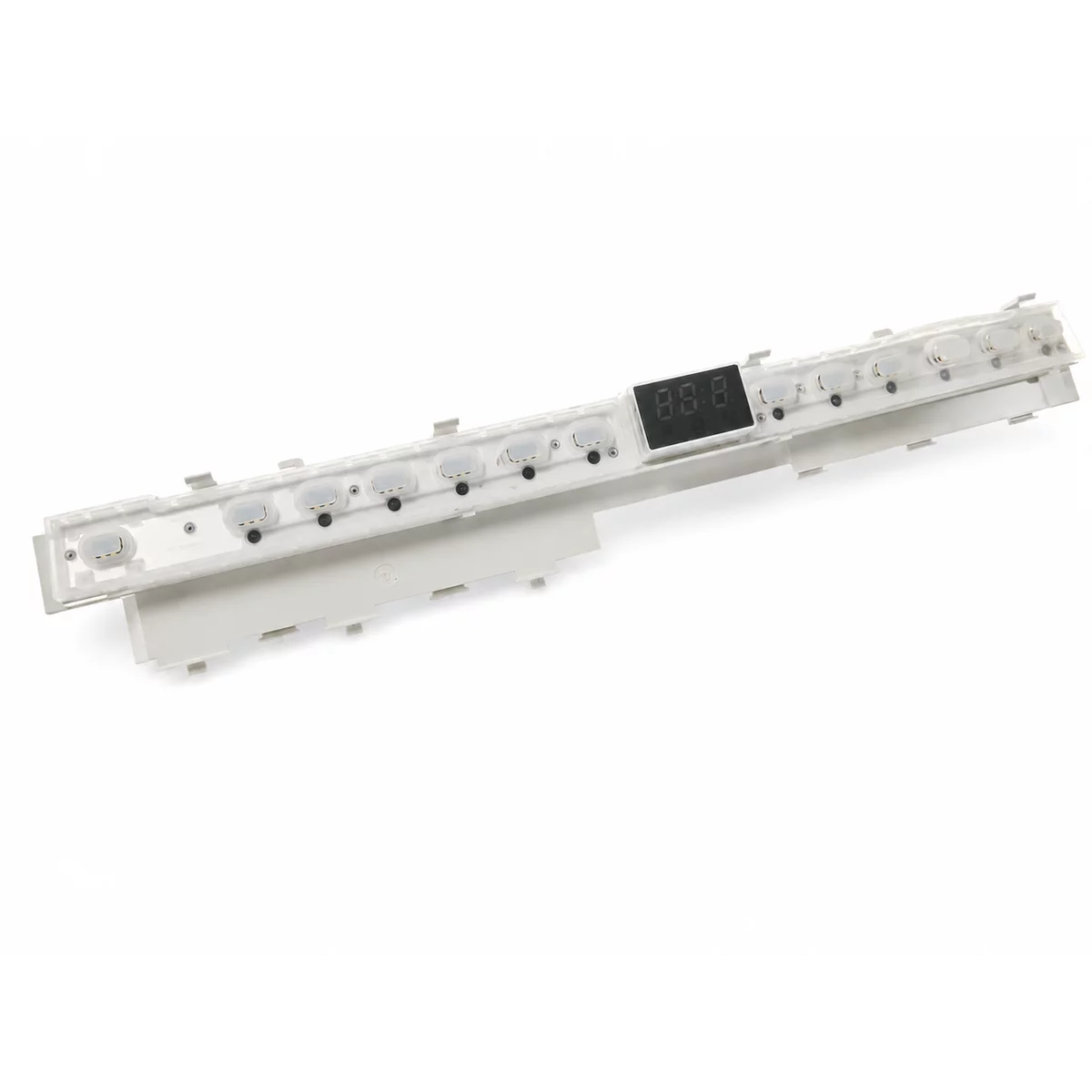

Moduł sterowania panelu zmywarki Bosch Siemens 11036777 11025679 11015746 Oryginalny programowany moduł panelu obsługi Bosch/Siemens 11036777 (zastępuje 11025679 i 11015746) – gdy diody świecą, a przyciski lub wyświetlacz nie działają. 459,00 zł • Zobacz produkt →

W zmywarkach Electrolux, AEG i Zanussi płytę elektroniczną kupujesz w wersji skonfigurowanej, dobranej po numerze PNC urządzenia. Moduły do tych marek są w kategorii moduły sterujące do zmywarek Electrolux.

Dobór modułu po tabliczce znamionowej

Objaw mówi, który układ zawiódł, ale część zawsze dobierasz po numerze z tabliczki znamionowej, nie po samej nazwie modelu. Moduły o tym samym wyglądzie mają różne oprogramowanie, a jedna nazwa handlowa obejmuje kilka wersji zmywarki. W zmywarkach Bosch tabliczka jest na drzwiach – zobaczysz ją po ich otwarciu.

Spisz też numer z naklejki na starym module. To punkt wyjścia, ale o zgodności decyduje dopiero lista E-Nr albo PNC w opisie części. Panel Bosch 11036777 występuje w setkach wariantów zmywarek, więc sprawdź pełny E-Nr.

Zrób zdjęcie tabliczki i wyślij je doradcy. Pod numerem +48 732 145 282 albo przez formularz kontaktowy sprawdzimy, która część pasuje do Twojego egzemplarza.

Moduły programowane lub dedykowane pod konkretny numer urządzenia nie podlegają zwrotowi – tak stanowią zasady sklepu. Dlatego przy module dobór po tabliczce jest ważniejszy niż przy każdej innej części.

Oryginał czy zamiennik

Przy modułach wybieraj część o tym samym numerze i z oprogramowaniem dla Twojej wersji zmywarki. Moduł mechanicznie pasujący, ale z innym programem, może nie uruchomić zmywarki albo źle sterować elementami. W opisie każdej części w sklepie zaznaczamy, czy to oryginał, czy zamiennik, i czy moduł jest zaprogramowany.

Naprawa czy nowa zmywarka

Jeśli winny jest zwarty element, a moduł jest cały, wymieniasz pompę, grzałkę albo zawór i po sprawie. Sam panel od ok. 459 zł też zwykle się opłaca. Trudniej, gdy trzeba kupić moduł mocy i jednocześnie zwarty element. Porównaj wtedy sumę części z ceną nowej zmywarki, biorąc pod uwagę wiek sprzętu.

Co zrobisz sam

Sam zrobisz, zawsze po wyjęciu wtyczki:

• sprawdzenie gniazdka, blokad i reset przez odłączenie prądu,
• pomiary elementów omomierzem bez zasilania,
• oględziny modułu i złączy,
• wymianę zwartego elementu, złącza albo przewodu,
• wymianę modułu mocy albo panelu na część o tym samym numerze, ze złączami opisanymi na zdjęciach.

Najczęstsze błędy

Najczęstsze pytania

Czy moduł zmywarki można naprawić zamiast wymieniać?

Czasem tak – nadtopione złącze albo przewód wymienisz osobno. Naprawa płytki wymaga lutowania i nie daje pewności, że usterka nie wróci. Nadpalony lub zalany moduł zwykle wymienia się w całości.

Czy moduł z innego modelu będzie działał?

Tylko wtedy, gdy w opisie części jest Twój E-Nr albo PNC. Moduły o identycznym wyglądzie mają różne oprogramowanie dla różnych wersji zmywarek.

Czy nowy moduł trzeba programować?

Moduły do zmywarek Bosch i Siemens oznaczone w sklepie jako zaprogramowane mają już oprogramowanie dla wersji z listy zgodności. Do zmywarek Electrolux płyty są dostępne w wersji skonfigurowanej, dobieranej po PNC. Jeśli opis modułu nie mówi o oprogramowaniu ani o zgodności z Twoim numerem, zapytaj doradcę przed zakupem.

Dlaczego nowy moduł spalił się po wymianie?

Zwykle przez element ze zwarciem, który zniszczył też stary moduł – zanim zamówisz kolejny, zrób pomiary z kroku 4.

Gdzie kupić części do zmywarki?

W CzesciAGD.pl. Wysyłamy z magazynu w 24–48 h, dostawa kosztuje 15,99 zł, a od 500 zł jest darmowa. Na zwrot masz 14 dni – poza modułami programowanymi lub dedykowanymi pod numer urządzenia. W opisie każdej części zaznaczamy, czy to oryginał, czy zamiennik. Jeśli nie masz pewności, podaj numer z tabliczki – dobierzemy część za Ciebie.

Podsumowanie i kolejne kroki

1. Sprawdź gniazdko, wtyczkę i blokady przycisków.
2. Zrób reset: odłącz zasilanie na co najmniej 2 minuty (Electrolux, AEG, Zanussi: 30–60 sekund).
3. Zapisz kod błędu i sprawdź, który układ wskazuje.
4. Zmierz bez zasilania pompy, grzałkę i zawór oraz sprawdź upływ do masy.
5. Obejrzyj moduł i złącza, usuń źródło wilgoci.
6. Ustal, czy winny jest panel, czy moduł mocy, i zamów część po E-Nr, PNC i numerze z naklejki.
7. Gdy zmywarka staje tylko czasem, zapisuj, na którym etapie programu. Przy wyjętej wtyczce zmierz ciągłość wiązki w zawiasie drzwi, poruszając drzwiami – skaczący wynik to przetarty przewód, a nie moduł.

Części znajdziesz w kategorii części zamienne do zmywarek. Gdy nie wiesz, co wybrać, zadzwoń pod +48 732 145 282 albo napisz przez formularz kontaktowy.
