Moduły sterujące i programatory do zmywarki
Moduły sterujące i programatory odpowiadają za przebieg programu, obsługę panelu oraz załączanie podzespołów zmywarki. Brak reakcji, przerywanie cyklu lub niedziałające grzanie nie przesądzają jednak o awarii elektroniki. Przed zakupem warto sprawdzić zasilanie, zamek drzwi, przewody, czujniki i element wykonawczy, a moduł dobrać według pełnych danych z tabliczki znamionowej oraz numeru części.
Za co odpowiada moduł sterujący w zmywarce?

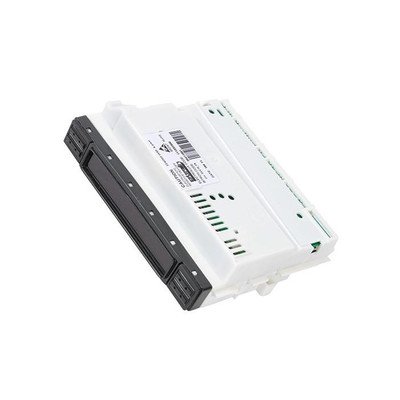

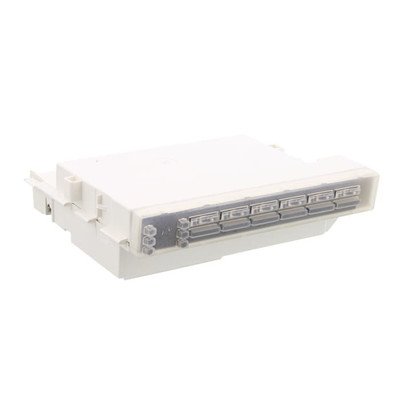

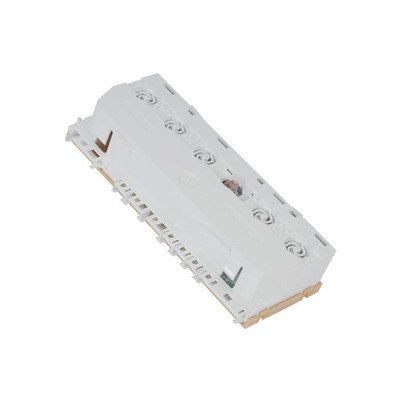

Moduł elektroniczny odbiera informacje z panelu, zamka drzwi, czujników temperatury, poziomu i przepływu wody, a następnie steruje pompami, elektrozaworem, grzałką, dozownikiem oraz innymi elementami wyposażenia. W zależności od konstrukcji funkcje te mogą być skupione na jednej płycie albo rozdzielone między moduł mocy, płytkę panelu, wyświetlacz i dodatkowe sterowniki.
Określenie „programator” bywa używane zarówno wobec elektronicznego modułu, jak i starszego przełącznika mechanicznego. Nie należy również mylić płytki przycisków lub wyświetlacza z modułem mocy znajdującym się w dolnej części urządzenia. Przed zamówieniem trzeba ustalić, który zespół rzeczywiście jest uszkodzony.
Objawy awarii modułu i inne możliwe przyczyny
Sam objaw nie potwierdza uszkodzenia elektroniki. Moduł jest połączony niemal ze wszystkimi obwodami zmywarki, dlatego może sygnalizować usterkę znajdującą się poza płytą.
| Objaw | Co poza modułem może być przyczyną? | Od czego zacząć sprawdzanie? |
| Zmywarka jest całkowicie martwa | Brak napięcia w gnieździe, wyłączone zabezpieczenie obwodu, przewód zasilający, filtr przeciwzakłóceniowy, włącznik, przerwana wiązka | Sprawdzić zewnętrzne zasilanie i widoczne uszkodzenia przewodu. Dalsze pomiary wejścia modułu wymagają dostępu do obwodów sieciowych. |
| Panel świeci, lecz program nie startuje | Aktywna blokada klawiszy, niedomknięte drzwi, uszkodzony zamek lub mikrostyk, mechaniczny problem z zawiasem, przerwane przewody w przegubie drzwi | Wykluczyć blokadę zgodnie z instrukcją, skontrolować domknięcie drzwi, zamek i ciągłość jego obwodu. |
| Zmywarka stale wypompowuje wodę | Woda w podstawie, uruchomiony pływak przeciwzalaniowy, nieszczelność, zablokowany lub uszkodzony mikrostyk | Przed podejrzeniem sterownika ustalić, czy na tacy dolnej znajduje się woda i skąd pochodzi wyciek. |
| Urządzenie pobiera wodę, ale nie rozpoczyna mycia | Pompa myjąca, kondensator w konstrukcjach, w których jest stosowany, zablokowana turbina, przewody, niewłaściwy poziom wody | Sprawdzić, czy pompa otrzymuje warunki do startu i czy jej obwód nie jest przerwany. Odpowiednie części znajdują się w kategorii pompy myjące i odpływowe. |
| Zmywarka nie grzeje lub nie suszy | Grzałka albo pompogrzałka, czujnik NTC, zbyt niski poziom wody, brak obiegu, nadpalone złącze lub przerwany przewód | Zbadać cały obwód grzania przed uznaniem, że nie działa przekaźnik na module. Zobacz grzałki przepływowe i pompy z grzałką. |
| Przyciski działają tylko przy określonym położeniu drzwi | Pęknięty przewód, luźne złącze, uszkodzona taśma panelu, przesunięty zamek | Poruszanie drzwiami zmienia ułożenie wiązki. Należy skontrolować przewody w dolnym przegubie i ich przejście do modułu. |
| Program zatrzymuje się na jednym etapie | Brak odpompowania, poboru lub grzania, błędny sygnał czujnika, problemy z obiegiem wody | Ustalić, na jakiej czynności zatrzymuje się cykl. Długi program nie oznacza automatycznie awarii sterownika. |
Kod błędu należy odczytywać według dokumentacji konkretnej marki i modelu. Może on wskazywać obwód, w którym wykryto nieprawidłowość, ale nie musi identyfikować części odpowiedzialnej za problem.
Jak diagnozować elektronikę bez wymiany części na próbę?
Gdy zmywarka nie włącza się

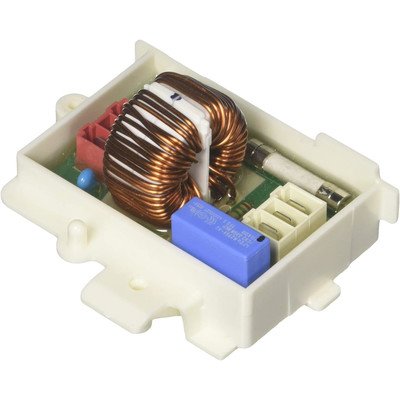

Najpierw trzeba potwierdzić działanie gniazda i sprawdzić zabezpieczenie obwodu. Po odłączeniu urządzenia od sieci można obejrzeć wtyczkę, przewód zasilający, filtr przeciwzakłóceniowy, włącznik i złącza. Ślady łuku elektrycznego, stopiona obudowa, osmolone styki lub zapach spalenizny wskazują miejsce wymagające dalszej kontroli, ale nie rozstrzygają jeszcze, czy uszkodzona została wyłącznie płyta.
Jeżeli napięcie dociera do modułu, a nie pracuje jego część niskonapięciowa, podejrzenie obejmuje zasilacz płytki. Diagnoza wymaga jednak sprawdzenia całego toru zasilania, a nie wymiany popularnego układu scalonego lub rezystora wyłącznie dlatego, że podobna usterka wystąpiła w innym modelu.
Gdy jeden podzespół nie działa

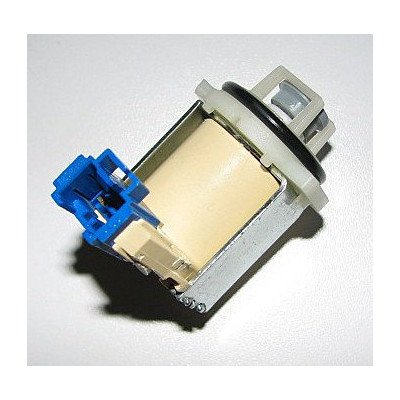

Brak pracy grzałki, pompy, zaworu lub dozownika może oznaczać:
- uszkodzenie samego odbiornika;
- przerwę, nadpalone złącze albo zwiększoną rezystancję styku w wiązce;
- brak wymaganego sygnału z czujnika lub zamka drzwi;
- niespełnienie warunków programu, na przykład brak odpowiedniego poziomu albo obiegu wody;
- uszkodzenie przekaźnika, triaka, tranzystora sterującego, ścieżki lub zasilacza na module.
Przy urządzeniu odłączonym od zasilania i wypiętym badanym obwodzie można zmierzyć rezystancję elementu oraz ciągłość przewodów między odbiornikiem a modułem. Wynik należy porównać ze schematem lub dokumentacją serwisową konkretnej zmywarki. Prawidłowa rezystancja elementu nie potwierdza jego izolacji, pracy pod obciążeniem ani poprawnego sterowania.
Pomiar rezystancji wykonywany przez całą wiązkę pomaga równocześnie ocenić odbiornik i przewody. Obwód otwarty wymaga rozdzielenia tych dwóch podejrzeń: osobnego pomiaru części i ciągłości każdego przewodu. Szczególnie warto sprawdzić wiązki elektroniki i przewody modułu w miejscu przechodzenia przez drzwi oraz przy złączach elementów dużej mocy.

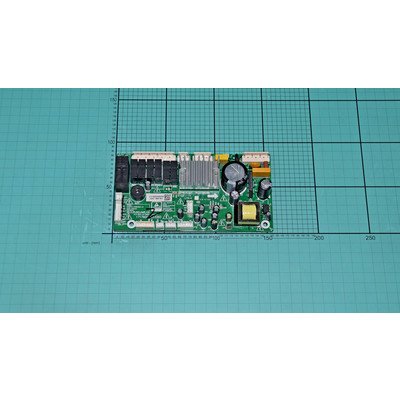

Co można ustalić podczas oględzin płyty?
Po wyjęciu modułu należy szukać:
- pękniętych i przegrzanych lutów przy przekaźnikach oraz złączach;
- nadpalonych ścieżek i padów lutowniczych;
- stopionych gniazd, luźnych konektorów i przebarwionej izolacji przewodów;
- śladów wilgoci, korozji, osadów i przewodzących zanieczyszczeń;
- pękniętych elementów, spuchniętych kondensatorów i zwęglonych fragmentów laminatu.
Brak widocznych uszkodzeń nie oznacza, że moduł jest sprawny. Przekaźnik może poprawnie wypadać w prostym pomiarze cewki, a mimo to mieć zużyte styki. Z kolei wypalony punkt przy przekaźniku może wynikać z degradacji lutu lub złącza, a nie ze zwarcia grzałki. Trzeba więc zbadać także sterowany obwód, aby nowa lub naprawiona płyta nie została ponownie uszkodzona.
Pomiary pod napięciem
W dokumentacji serwisowej wybranych konstrukcji porównuje się rezystancję odbiornika i wiązki z napięciem wychodzącym z modułu podczas testu serwisowego. Jeśli odbiornik oraz przewody są sprawne, a płyta nie wystawia właściwego napięcia w chwili, gdy program powinien załączyć dany element, podejrzenie sterownika staje się uzasadnione.
Nie wolno przenosić numerów złączy, napięć sterujących ani sekwencji trybu serwisowego między różnymi modelami. Niektóre moduły mają zasilacz bez separacji galwanicznej, dlatego również pozornie niskonapięciowa część płytki może znajdować się na niebezpiecznym potencjale sieci.
Pomiary przy pracującym urządzeniu i zasilanie wymontowanego modułu są przeznaczone wyłącznie dla wykwalifikowanego serwisanta. Wymagają dokumentacji danego modelu, odpowiednich kwalifikacji, zabezpieczonego stanowiska i właściwych przyrządów. Po pomiarze należy odłączyć zasilanie przed dotykaniem lub przepinaniem elementów.
Naprawić płytę czy wymienić cały moduł?
Naprawa płytki może być uzasadniona, gdy uszkodzenie jest rozpoznane, procesor i pamięć są sprawne, a elektronik potrafi odtworzyć ścieżki oraz dobrać elementy o właściwych parametrach. Przykładem są zimne luty, uszkodzone przekaźniki, elementy zasilacza albo stopione złącze. Nie wystarczy jednak zalutować przerwaną ścieżkę bez ustalenia, czy nie występuje zwarcie, upływność lub przegrzewanie w podłączonym obwodzie.
Wymiana całego modułu jest rozsądniejsza przy rozległym zwęgleniu laminatu, uszkodzeniu procesora, braku dokumentacji lub nieopłacalnej naprawie wielowarstwowej płyty. Przed montażem nowej elektroniki należy sprawdzić odbiorniki i wiązki sterowane z obszaru, który uległ spaleniu.
Nie każdy moduł jest dostarczany w takim samym stanie. Część jest fabrycznie skonfigurowana, a część może wymagać zapisania wariantu urządzenia, oprogramowania lub wykonania procedury uruchomieniowej. Status „zaprogramowany” trzeba potwierdzić dla konkretnego numeru części — nie należy zakładać ani pełnej gotowości, ani konieczności programowania wszystkich sterowników.
Gdzie znajduje się moduł i jak przebiega wymiana?
Płytka panelu lub moduł obsługi zwykle znajduje się w górnej albo przedniej części drzwi. W wielu konstrukcjach główny moduł mocy umieszczono natomiast przy podstawie zmywarki, za cokołem, panelem bocznym albo osłoną dolną. Przed demontażem należy sprawdzić dokumentację właściwego modelu, ponieważ dostęp do elektroniki różni się znacząco.
Typowa wymiana modułu znajdującego się w drzwiach obejmuje:
- Odłączenie urządzenia od sieci i zabezpieczenie drzwi przed niekontrolowanym opadnięciem.
- Zdjęcie zewnętrznego frontu lub panelu po odkręceniu właściwych mocowań od strony wewnętrznej.
- Udokumentowanie ułożenia przewodów i złączy przed ich rozłączeniem.
- Zwolnienie zatrzasków obudowy modułu bez podważania laminatu i elementów elektronicznych.
- Kontrolę konektorów — nadpalonego złącza nie należy wpinać do nowego modułu bez naprawy.
- Zamontowanie zgodnej płyty, poprowadzenie przewodów z dala od ruchomych i ostrych elementów oraz odtworzenie wszystkich osłon.
- Przeprowadzenie procedury konfiguracji lub testu po naprawie, jeżeli wymaga jej dokumentacja urządzenia.
Podczas pracy z elektroniką należy ograniczyć wyładowania elektrostatyczne: trzymać płytę za krawędzie, nie dotykać styków i używać odpowiedniego zabezpieczenia ESD. Nie wolno uruchamiać zmywarki ze zdjętymi osłonami, luźnymi złączami ani niezabezpieczonym frontem drzwi.
Jak dobrać moduł sterujący lub programator?
Wygląd płytki i zgodny kształt wtyczek nie wystarczają. Moduły mogą różnić się oprogramowaniem, obsługiwanym panelem, wyposażeniem zmywarki, mapą złączy, rodzajem pomp, sposobem grzania oraz wersją instalacji elektrycznej. Numer nadrukowany na samym laminacie bywa oznaczeniem projektu PCB, a nie kompletnym numerem handlowym części.
Do doboru przygotuj numer części ze starego modułu oraz pełne dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC/Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model i Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Porównaj również informację, czy część jest nowa, regenerowana, zaprogramowana lub przeznaczona do konfiguracji. Jeżeli etykieta jest nieczytelna, wykonaj zdjęcie całej tabliczki oraz wszystkich oznaczeń starego modułu bez odklejania nalepek. Dopiero zgodność katalogowa tych danych pozwala wybrać właściwy wariant.
FAQ — moduły sterujące i programatory do zmywarek
Czy brak grzania oznacza uszkodzony przekaźnik na module?
Nie. Najpierw trzeba sprawdzić grzałkę lub pompogrzałkę, czujnik temperatury, poziom i obieg wody, przewody oraz złącza. Dopiero sprawny obwód odbiornika i brak sterowania w odpowiedniej fazie programu kierują diagnostykę do modułu.
Czy moduł można sprawdzić zwykłym multimetrem?
Multimetr pozwala znaleźć część zwarć, przerwanych ścieżek, uszkodzeń diod, cewek przekaźników i ciągłości połączeń. Nie potwierdzi jednak pracy procesora, poprawności oprogramowania ani zachowania styków przekaźnika pod obciążeniem. Zakres pomiarów musi wynikać ze schematu konkretnej płyty.
Dlaczego nowy moduł nie rozwiązał problemu?
Przyczyną mogła być wiązka, zamek drzwi, czujnik lub element wykonawczy. Możliwe jest też niedopasowanie wariantu albo brak wymaganej konfiguracji. Jeśli pierwotna płyta uległa spaleniu, niesprawdzony odbiornik lub nadpalone złącze mogą ponownie uszkodzić elektronikę.
Czy każdy moduł sterujący wymaga programowania?
Nie. Niektóre części są dostarczane jako zaprogramowane, inne wymagają konfiguracji, a jeszcze inne są przypisane do jednego wariantu urządzenia. Informację trzeba potwierdzić według numeru części i pełnych danych z tabliczki znamionowej.
Czy można zamówić moduł tylko na podstawie modelu z frontu zmywarki?
Nie zawsze. Nazwa handlowa może obejmować kilka wersji technicznych. Do pewnego doboru potrzebny jest pełny identyfikator producenta, na przykład PNC, E-Nr z końcówką, numer serwisowy, Product No. lub kod wyrobu.
