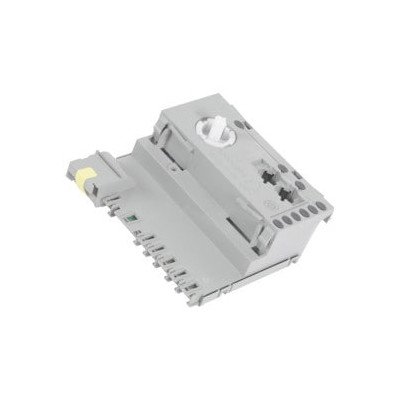

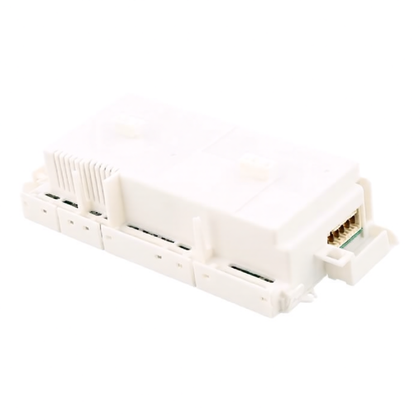

Moduły sterujące do zmywarek Electrolux
Moduły sterujące do zmywarek Electrolux obejmują płyty główne, moduły mocy oraz płytki panelu użytkownika. Ich uszkodzenie może powodować brak reakcji, przerywanie programu albo problemy z grzaniem, lecz podobne objawy dają również czujniki, pompy i przewody. Przed zakupem ustal przyczynę oraz odczytaj pełny PNC/Prod.No. z tabliczki znamionowej — część musi pasować sprzętowo i programowo.
Kiedy podejrzewać moduł sterujący zmywarki Electrolux?
Moduł elektroniczny nadzoruje kolejne etapy programu i steruje podzespołami wykonawczymi, między innymi pompami, zaworami, dozownikiem oraz układem grzewczym. Zależnie od konstrukcji zmywarka może mieć jedną płytę sterującą albo oddzielny moduł główny i płytkę interfejsu użytkownika.
O problemie z elektroniką mogą świadczyć:
- całkowity brak reakcji mimo prawidłowego zasilania urządzenia;
- samoczynne wyłączanie się, resetowanie wyświetlacza lub przypadkowe zapalanie kontrolek;
- brak reakcji wybranych przycisków przy sprawnych elementach mechanicznych panelu;
- zatrzymywanie programu zawsze w podobnym momencie;
- niewłączanie konkretnego odbiornika mimo sprawności podzespołu, przewodów i wymaganych czujników;
- widoczne nadpalenia, pęknięte luty, skorodowane ścieżki albo przegrzane złącza;
- błędy z grup związanych z elektroniką lub komunikacją, jeśli ich znaczenie potwierdza instrukcja konkretnego modelu.
Żaden z tych objawów nie stanowi samodzielnego dowodu uszkodzenia modułu. Sterownik może nie uruchomić grzałki, pompy czy elektrozaworu dlatego, że nie otrzymał prawidłowego sygnału z czujnika poziomu, zamka drzwi, czujnika temperatury albo układu kontroli pompy.
Objaw, możliwa przyczyna i właściwa kolejność kontroli
| Objaw | Co może powodować problem poza modułem | Co sprawdzić przed zakupem sterownika |
| Zmywarka jest całkowicie martwa | gniazdo, przewód zasilający, filtr przeciwzakłóceniowy, wyłącznik, przewody w przegubie drzwi | obecność zasilania, ciągłość przewodów przy odłączonym urządzeniu, stan kostek i płytki zasilacza modułu |
| Panel świeci, ale program nie startuje | niedomknięte drzwi, uszkodzony zamek lub mikrowyłącznik, aktywny alarm, przerwana wiązka | działanie zamka, kod błędu, przewody między panelem a modułem głównym |
| Zmywarka nie grzeje | grzałka, czujnik temperatury, hydrostat, zbyt niski poziom wody, pompa myjąca lub jej kontrola obrotów, przewody | obwód grzałki, izolację do obudowy, czujnik temperatury, poziom i obieg wody oraz połączenia |
| Pompa odpływowa pracuje bez przerwy | woda w podstawie i aktywne zabezpieczenie przeciwzalaniowe | dolną wannę, pływak, mikrowyłącznik i miejsce wycieku; kod i30 nie oznacza automatycznie awarii modułu |
| Zmywarka nie wypompowuje wody | zatkane filtry lub odpływ, zablokowana pompa, uszkodzona pompa albo przewody | drożność odpływu, wirnik, uzwojenie i wiązkę; kod i20 kieruje najpierw do układu odpływowego |
| Przyciski reagują losowo | zabrudzenie lub wilgoć w panelu, uszkodzone przyciski, taśma albo przewody drzwi | stan panelu, złączy oraz przycisków i pokręteł |
Jak sprawdzać obwody współpracujące ze sterownikiem?
Przed pomiarami rezystancji odłącz zmywarkę od sieci, zamknij dopływ wody i rozładuj elementy mogące magazynować energię. Badany podzespół powinien być odłączony przynajmniej z jednej strony obwodu. Pomiar przez moduł może dać wynik zależny od innych elementów i nie pozwala wiarygodnie ocenić części.
Układ grzewczy
Jeżeli zmywarka wykonuje program, lecz woda pozostaje zimna, nie zaczynaj od wymiany przekaźnika lub całego sterownika.
- Sprawdź ciągłość grzałki. Przerwa oznacza uszkodzenie elementu grzejnego lub połączenia. Konkretna rezystancja zależy od mocy i wykonania grzałki, dlatego wynik trzeba porównać z dokumentacją modelu albo wartością obliczoną z mocy znamionowej.
- Sprawdź izolację grzałki względem obudowy. Zwykły multimetr może wykryć zwarcie, ale nie potwierdza dobrej izolacji pod napięciem roboczym. Pełniejszej oceny dokonuje się miernikiem rezystancji izolacji przy napięciu testowym właściwym dla badanego urządzenia.
- Skontroluj czujnik temperatury. Pomiar obejmuje rezystancję oraz jej zmianę po kontrolowanej zmianie temperatury. Sam wynik w temperaturze pokojowej nie wystarcza; charakterystykę należy porównać z dokumentacją właściwej platformy.
- Potwierdź obieg i poziom wody. Sterownik może celowo blokować grzanie, jeśli sygnał hydrostatu jest niewłaściwy albo nie wykrywa prawidłowej pracy pompy myjącej. W takim przypadku sprawdź hydrostat, jego komorę i przewody oraz pompę myjącą.
- Obejrzyj złącza i luty toru grzałki. Przegrzane styki, wypalona ścieżka lub pęknięty lut przy przekaźniku mogą powodować brak grzania mimo sprawnego elementu wykonawczego.
Jeżeli grzałka, czujniki, poziom wody i przewody są prawidłowe, dopiero wtedy uzasadnione jest badanie wyjścia modułu. Samo kliknięcie przekaźnika lub prawidłowa rezystancja jego cewki nie potwierdzają sprawności styków pod obciążeniem.
Pompy i elektrozawory
Gdy sterownik nie uruchamia pompy lub zaworu, najpierw zbadaj sam odbiornik oraz jego okablowanie. Przerwane uzwojenie, zablokowany wirnik, zalane złącze albo przewód uszkodzony przy zawiasie mogą dawać taki sam efekt jak niesprawne wyjście modułu.
Jeżeli zmywarka nie pobiera wody, sprawdź zawór instalacji, wąż, sitko oraz elektrozawór. Przy problemach z odpompowaniem zacznij od filtrów, węża odpływowego i pompy, a nie od elektroniki.
Przewody w drzwiach i komunikacja między płytami
Przewody prowadzone przez dolną część drzwi są wielokrotnie zginane podczas użytkowania. Izolacja może wyglądać prawidłowo, mimo że żyła jest przerwana wewnątrz. Pomiar ciągłości wykonuj przy odłączonych końcach przewodu, jednocześnie delikatnie poruszając wiązką. Niestabilny wynik wskazuje na uszkodzenie kabla lub styku.
Jeśli zmywarka ma osobny panel i moduł główny, brak komunikacji może wynikać z uszkodzenia jednej z płyt, ale również ze skorodowanego złącza albo przerwanej wiązki przewodów.
Co mówią kody błędów Electrolux?
Kod błędu informuje o wykrytym stanie, a nie zawsze o części, którą należy wymienić. Znaczenie może się różnić zależnie od generacji sterownika, dlatego pierwszeństwo ma instrukcja pełnego modelu i PNC.
- i20 wskazuje na problem z odprowadzaniem wody — zacznij od filtrów, odpływu i pompy.
- i30 oznacza zadziałanie zabezpieczenia przeciwzalaniowego — zamknij dopływ wody i ustal źródło wycieku.
- i50–i59 wiążą się z nieprawidłowościami dotyczącymi pomp lub ich sterowania. Konieczne jest rozróżnienie uszkodzenia pompy, przewodów i wyjścia modułu.
- i60, i61 lub i69 dotyczą temperatury wody, czujnika temperatury albo układu grzewczego. Nie są jednoznacznym wskazaniem przekaźnika.
- i90–i99 mogą dotyczyć elektroniki, konfiguracji lub komunikacji. Przed zakupem modułu należy sprawdzić dokładne znaczenie kodu dla danej platformy.
Skasowanie komunikatu przez odłączenie zasilania może usunąć chwilowe zakłócenie, lecz nie naprawi przepalonego styku, wycieku ani przerwanego przewodu. Jeżeli błąd wraca w tym samym etapie programu, zapisz kod i okoliczności jego wystąpienia przed kolejnym resetem.
Gdzie znajduje się moduł i jak uzyskać dostęp?
W wielu zmywarkach Electrolux moduł sterowania lub płytka interfejsu znajduje się w górnej części drzwi, za panelem przycisków. Dostęp zwykle wymaga podparcia frontu, otwarcia drzwi oraz zdjęcia wewnętrznych mocowań panelu. Nie odkręcaj przypadkowych śrub mocujących zawiasy lub elementy konstrukcyjne.
W innych rodzinach główny moduł mocy znajduje się w podstawie urządzenia, natomiast w drzwiach pozostaje tylko interfejs użytkownika. Wtedy sposób dostępu może obejmować zdjęcie cokołu, osłony bocznej lub dolnej części obudowy. Przed demontażem ustal położenie części na podstawie dokumentacji właściwego PNC — instrukcja dotycząca modułu w drzwiach nie pasuje do sterownika zamontowanego w podstawie.
Podczas demontażu:
- odłącz zasilanie i zamknij dopływ wody;
- zabezpiecz front meblowy przed opadnięciem;
- sfotografuj wszystkie złącza przed ich wypięciem;
- chwytaj za obudowę wtyczki, a nie za przewody;
- sprawdź blokady złączy, zanim użyjesz siły;
- chroń płytę przed wilgocią i wyładowaniami elektrostatycznymi;
- nie zasilaj wymontowanej, nieosłoniętej płyty bez przeznaczonego do tego interfejsu serwisowego.
Wymiana czy naprawa elektroniki?
Naprawa na poziomie elementów może być uzasadniona przy pękniętych lutach, uszkodzeniu przetwornicy, przekaźnika, złącza lub pojedynczej ścieżki. Wymaga jednak umiejętności pracy z elektroniką zasilaną napięciem sieciowym oraz ustalenia przyczyny pierwotnej. Nowy przekaźnik może ponownie ulec uszkodzeniu, jeżeli grzałka ma upływność, złącze jest przegrzane albo odbiornik pobiera nieprawidłowy prąd.
Nie wolno zastępować rezystorów bezpiecznikowych drutem, mostkować przekaźników ani omijać zabezpieczeń drzwi i układu przeciwzalaniowego. Naprawioną płytę należy skontrolować pod kątem zwarć, jakości izolacji, ciągłości ścieżek oraz prawidłowego działania w urządzeniu.
Pomiary pod napięciem, naprawa przetwornicy i diagnostyka wyjść modułu są przeznaczone dla wykwalifikowanego serwisanta. Wymagają odpowiednich kwalifikacji, separacji, zabezpieczeń i przyrządów pomiarowych.
Jak dobrać moduł sterujący do zmywarki Electrolux?
Wygląd płytki, liczba złączy i skrócona nazwa modelu nie wystarczają do potwierdzenia zgodności. Podobna elektronika może mieć inne oprogramowanie, konfigurację programów, obsługiwane czujniki albo przypisanie wyjść.
Do doboru przygotuj pełny PNC/Prod.No. wraz z końcówką po ukośniku, na przykład w formacie 911 xxx xxx/xx. Tabliczka znamionowa zmywarki znajduje się zwykle na krawędzi lub w rogu drzwi. Warto przekazać również pełny model i numer seryjny.
Zwróć uwagę, czy oferowana część jest:
- kompletnym modułem głównym, płytką interfejsu czy modułem wyjściowym;
- skonfigurowanym zestawem serwisowym przeznaczonym do bezpośredniej wymiany;
- płytą nieskonfigurowaną, wymagającą wgrania oprogramowania i parametrów dla konkretnego PNC;
- samą płytką PCB, czy zespołem z obudową, przyciskami albo wyświetlaczem;
- aktualnym numerem części lub oficjalnym następcą starszego sterownika.
Kod nadrukowany na samej płytce może być oznaczeniem technicznym producenta elektroniki, a nie numerem części zamiennej właściwym do zamówienia. Nie zakładaj również, że każdy moduł wymaga programowania — moduły skonfigurowane mogą być gotowe dla wskazanego wariantu, natomiast płyty ogólne wymagają procedury serwisowej.
Przed zakupem odczytaj pełny PNC/Prod.No. i porównaj zgodność katalogową oraz status konfiguracji modułu. Jeśli oznaczenie jest nieczytelne, prześlij wyraźne zdjęcie całej tabliczki znamionowej zamiast dobierać część tylko po zdjęciu starej płytki.
FAQ – moduły sterujące do zmywarek Electrolux
Czy brak grzania oznacza uszkodzony moduł?
Nie. Najpierw trzeba sprawdzić grzałkę, jej izolację, czujnik temperatury, poziom i obieg wody, kontrolę pracy pompy oraz przewody. Moduł jest uzasadnionym podejrzeniem dopiero wtedy, gdy warunki załączenia grzania są spełnione, a jego wyjście nadal nie działa.
Czy przekaźnik jest sprawny, jeśli słychać jego kliknięcie?
Nie musi być. Kliknięcie potwierdza jedynie ruch mechanizmu. Styki mogą być wypalone i nie przewodzić prawidłowo pod obciążeniem, a problem może też występować w sterowaniu cewką lub połączeniach lutowanych.
Czy można zamontować moduł z takiej samej zmywarki?
Tylko po potwierdzeniu zgodności katalogowej dla pełnego PNC/Prod.No. Zmywarki o tej samej nazwie handlowej mogą różnić się wersją elektroniki, czujnikami i konfiguracją programu.
Czy nowy moduł Electrolux trzeba zaprogramować?
Zależy od rodzaju części. Skonfigurowany zestaw serwisowy może być przygotowany do konkretnego PNC, natomiast moduł opisany jako nieskonfigurowany wymaga właściwego oprogramowania, parametrów i narzędzia serwisowego.
Dlaczego nowy moduł może ponownie się uszkodzić?
Przyczyną może być zwarcie lub upływność odbiornika, przegrzane złącze, uszkodzona wiązka, wilgoć albo przepięcie. Przed montażem nowej elektroniki trzeba sprawdzić obwód, którego ścieżka, triak lub przekaźnik uległy uszkodzeniu.
Czy reset potwierdza sprawność sterownika?
Nie. Jeśli po resecie zmywarka chwilowo działa, przyczyną może być zakłócenie, niestabilne zasilanie, problem komunikacyjny, pęknięty lut lub błąd wywoływany przez inny podzespół. Powracający kod i etap programu są ważniejsze niż sam rezultat jednego restartu.
