1194364 - BK304DUWE04AN (BK3045.4 NF(E)) Amica
Części do chłodziarko-zamrażarki Amica BK3045.4 NF(E) 1194364 dobiera się po pełnym oznaczeniu urządzenia oraz rodzaju uszkodzonego elementu. Dotyczy to między innymi zawiasów, półek, szuflad, odpływu skroplin, uszczelek i podzespołów układu No Frost. Właściwy dobór ogranicza ryzyko pomyłki i ułatwia skuteczną naprawę.
Jak rozpoznać część do modelu Amica 1194364
Model BK3045.4 NF(E) to chłodziarko-zamrażarka do zabudowy z systemem Total No Frost, komorą chłodziarki o pojemności 177 l i zamrażarką o pojemności 67 l. W dokumentacji producenta urządzenie występuje również pod numerem 1194364. Ma drzwi z możliwością zmiany kierunku otwierania, oświetlenie LED i elektroniczne sterowanie temperaturą.
Przed zamówieniem części odczytaj z tabliczki znamionowej:
- model urządzenia: BK3045.4 NF(E) lub BK304DUWE04AN;
- kod wyrobu: 1194364;
- 14-cyfrowy numer fabryczny Amica;
- oznaczenie części znajdujące się na starym elemencie, jeżeli jest czytelne.
Skrócony opis handlowy BK3045.4 NF może występować przy kilku wariantach wykonania. Nie wystarcza więc samo podobieństwo zdjęcia, wymiaru albo złącza. Dotyczy to szczególnie zawiasów, elementów drzwi, czujników, przepustnic powietrza, modułów i części układu odszraniania.
Objaw, możliwe przyczyny i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Drzwi ocierają, opadają albo nie domykają się | Zużyty zawias, wyrobiona oś, poluzowane mocowanie, złe wypoziomowanie urządzenia | Sprawdź luz drzwi przy zamkniętej komorze, stan osi i mocowań oraz czy korpus stoi stabilnie | Jeżeli luz występuje na zawiasie, dobiera się konkretny zawias lub oś. Jeżeli drzwi są przesunięte, najpierw trzeba skorygować ustawienie i mocowanie, a nie kupować całego kompletu zawiasów |
| Wokół drzwi pojawia się szron, urządzenie pracuje długo lub temperatura jest niestabilna | Nieszczelna uszczelka, zabrudzenie powierzchni przylegania, przesunięte drzwi albo problem z zawiasem | Umyj uszczelkę, obejrzyj ją pod kątem pęknięć i odkształceń, a następnie wykonaj test kartki na kilku odcinkach obwodu | Wypadanie kartki sugeruje brak docisku, ale nie rozstrzyga, czy winna jest sama uszczelka, zawias czy regulacja drzwi. Najpierw usuń zabrudzenia i sprawdź geometrię drzwi |
| Woda zbiera się pod szufladami lub na dnie chłodziarki | Niedrożny odpływ, zamarznięty kanał odpływowy, nadmierna wilgoć albo nieszczelność drzwi | Zlokalizuj odpływ zgodnie z konstrukcją urządzenia i sprawdź, czy nie ma w nim resztek lub lodu | Udrożnienie odpływu może rozwiązać problem, ale jeżeli woda wraca, trzeba sprawdzić przyczynę powstawania nadmiaru szronu oraz działanie układu odszraniania |
| Zamrażarka działa, ale chłodziarka jest za ciepła | Zablokowany obieg powietrza, oblodzenie parownika, niesprawny wentylator, przepustnica powietrza, czujnik lub sterowanie | Sprawdź, czy kanały nie są zasłonięte, czy wentylator startuje i czy po pełnym rozmrożeniu objaw czasowo ustępuje | Poprawa po rozmrożeniu wskazuje na problem z oblodzeniem lub odszranianiem, ale nie wskazuje automatycznie grzałki. Przy drożnych kanałach i sprawnym wentylatorze należy sprawdzić przepustnicę, czujniki i sterowanie |
| W zamrażarce narasta lód mimo funkcji No Frost | Nieszczelne drzwi, niedrożny odpływ skroplin, niesprawna grzałka odszraniania, czujnik, bezpiecznik termiczny lub moduł | Obejrzyj rozkład lodu, sprawdź szczelność drzwi i wykonaj pełne rozmrożenie. Pomiary elementów elektrycznych wykonuj po odłączeniu urządzenia | Samo pojawienie się lodu nie identyfikuje konkretnej części. Jeżeli lód szybko wraca, potrzebna jest diagnostyka obwodu odszraniania, a nie tylko ponowne rozmrażanie |
| Nie działa oświetlenie albo panel reaguje nieprawidłowo | Źródło światła, oprawa, przewody, wyłącznik drzwi, zasilanie modułu lub moduł sterujący | Sprawdź działanie wyłącznika drzwi, połączenia i oznaczenia elementu. Nie mierz obwodów pod napięciem bez odpowiednich kwalifikacji | Brak światła nie musi oznaczać uszkodzenia modułu. Najpierw wyklucz element dostępny w komorze i przerwę w przewodach |
| Pękła półka, szuflada lub balkonik | Uszkodzenie mechaniczne, przeciążenie, uderzenie albo nieprawidłowe osadzenie | Zmierz długość, szerokość i głębokość elementu, sprawdź położenie wsporników oraz rodzaj ramek i prowadnic | W przypadku wyposażenia wnętrza wymiary nie są jedynym kryterium. Liczy się także kształt zaczepów, strona montażu, obecność ramki i wersja komory |
Gdy chłodziarka nie chłodzi, a zamrażarka działa
W modelach No Frost zimne powietrze jest rozprowadzane kanałami z części chłodzącej układu. Dlatego prawidłowa praca zamrażarki nie wyklucza usterki elementu odpowiedzialnego za doprowadzenie powietrza do chłodziarki.
Postępuj w kolejności:
- Zmierz temperaturę w obu komorach po ustabilizowaniu pracy urządzenia. Nie oceniaj chłodzenia wyłącznie na podstawie temperatury jednej półki.
- Sprawdź ustawienia i alarmy oraz upewnij się, że produkty nie zasłaniają kanałów nawiewnych.
- Posłuchaj wentylatora po zamknięciu drzwi. W wielu konstrukcjach jego praca zależy od wyłącznika drzwi lub aktualnego cyklu sterowania, więc brak dźwięku w jednej chwili nie jest pełnym testem.
- Oceń, czy występuje oblodzenie. Jeżeli po całkowitym rozmrożeniu chłodziarka działa przez pewien czas, podejrzenie obejmuje obwód odszraniania, odpływ, czujnik lub sterowanie.
- Sprawdź przepustnicę powietrza, jeżeli kanały są drożne, wentylator działa, a temperatura w chłodziarce nadal jest zbyt wysoka. W podobnych konstrukcjach Amica uszkodzenie mechanizmu przepustnicy może powodować drżenie lub brak ruchu klapki. To obserwacja zbliżonej rodziny urządzeń, a nie uniwersalne potwierdzenie dla każdego egzemplarza BK3045.4 NF(E).
Nie podawaj napięcia bezpośrednio na nieznane styki przepustnicy. Jej silnik, grzałki przylgni i sposób sterowania mogą różnić się między wersjami. Pomiary napięć wykonane w działającym urządzeniu są czynnością serwisową dla osoby mającej kwalifikacje i właściwy miernik.
Sprawdzenie czujników, grzałki i obwodu odszraniania
W modelu z No Frost nadmierny lód może ograniczyć przepływ powietrza i doprowadzić do wzrostu temperatury w chłodziarce. Do diagnostyki potrzebna jest kolejność, która pozwala odróżnić prostą przyczynę od awarii podzespołu:
- Pełne rozmrożenie: odłącz urządzenie od zasilania, wyjmij produkty i pozwól, aby lód stopniał naturalnie. Nie używaj ostrych narzędzi ani źródeł wysokiej temperatury, ponieważ można uszkodzić parownik lub elementy z tworzywa.
- Kontrola odpływu: po rozmrożeniu sprawdź, czy woda z tacki i kanału odpływowego może swobodnie odpłynąć. Zatkany odpływ może ponownie zamarzać nawet przy sprawnej grzałce.
- Pomiar grzałki: wykonuje się go przy odłączonym urządzeniu i odpiętym elemencie od instalacji, aby nie mierzyć równolegle innych obwodów. Rezystancja nieskończona wskazuje na przerwę, natomiast bardzo mała rezystancja może wskazywać zwarcie, ale ocenę trzeba odnieść do danych konkretnej części.

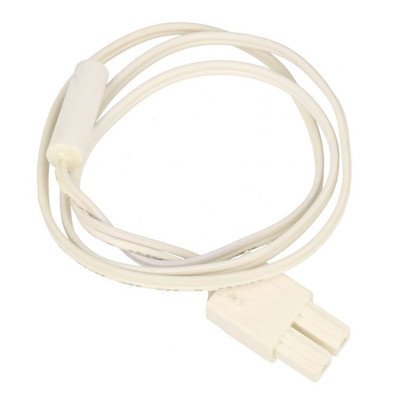

- Pomiar czujnika NTC: mierz rezystancję w temperaturze, którą można określić, i porównuj wynik z charakterystyką właściwą dla tego modelu. Nie stosuj jednej wartości NTC do wszystkich lodówek Amica. Wynik prawidłowy w temperaturze pokojowej nie wyklucza błędu czujnika podczas pracy w niskiej temperaturze.
- Kontrola bezpiecznika termicznego i przewodów: sprawdź ciągłość obwodu, stan konektorów oraz ślady zawilgocenia lub przegrzania. Przerwa może być skutkiem uszkodzonego bezpiecznika, przewodu albo połączenia.
Prawidłowa rezystancja pojedynczego elementu nie potwierdza jeszcze sprawności całego systemu. Moduł musi prawidłowo odczytać czujnik, załączyć odpowiedni obwód i wykonać cykl odszraniania. Jeżeli pomiary elementów są prawidłowe, przyczyną może pozostać przewód, złącze albo moduł sterujący.
Opisane pomiary i czynności przy otwartej obudowie wymagają doświadczenia, właściwych narzędzi i znajomości zasad pracy z urządzeniami elektrycznymi. Diagnostyka pod napięciem jest przeznaczona dla wykwalifikowanego serwisanta.
Dostęp do części i wymiana
Zakres demontażu zależy od rodzaju elementu:
Zawiasy, osie i elementy drzwi
Przed odkręceniem zawiasu podeprzyj drzwi i oznacz położenie elementów dystansowych. W chłodziarko-zamrażarce do zabudowy trzeba uwzględnić również połączenie drzwi urządzenia z frontem meblowym. Nie pozwól, aby ciężar frontu obciążał przewody, zawias lub elementy mocujące.
Po wymianie zawiasu sprawdź:
- czy drzwi nie ocierają o korpus mebla;
- czy uszczelka przylega na całym obwodzie;
- czy drzwi samoczynnie pozostają w prawidłowym położeniu;
- czy półki i balkoniki nie są obciążane przez źle ustawione drzwi.
Jeżeli drzwi nadal opadają, nowy zawias może nie rozwiązać problemu. Przyczyną może być wyrobiona oś, uszkodzone mocowanie lub nieprawidłowe wypoziomowanie urządzenia.
Uszczelka drzwi
W zależności od wykonania uszczelka może być osadzona w rowku, przykręcona albo zintegrowana z elementem drzwi. Nie wycinaj jej z tworzywa i nie przyklejaj prowizorycznie bez sprawdzenia sposobu montażu dla właściwej wersji.
Nową uszczelkę pozostaw w temperaturze pokojowej, aby odzyskała kształt po transporcie. Po montażu sprawdź kartką kilka miejsc na górze, dole i po stronie zawiasów. Jeżeli narożnik odstaje, przyczyną może być skręcona uszczelka albo ustawienie drzwi, a nie wadliwa część.
Półki, szuflady i balkoniki
Te elementy zwykle można wymienić po opróżnieniu komory i wyjęciu części znajdujących się nad uszkodzonym elementem. Nie wciskaj szklanej półki na siłę. Jeżeli nie pasuje, sprawdź położenie wsporników, ramkę i stronę montażu. Pękniętej szyby nie należy dalej używać, ponieważ obciążenie może spowodować jej rozpad podczas wyjmowania produktów.
Wentylator, przepustnica i moduł
Dostęp do wentylatora, przepustnicy, czujników, grzałki i modułu zwykle wymaga zdjęcia osłony kanału powietrznego albo panelu sterującego. Konstrukcja może różnić się między wariantami wykonania, dlatego przed demontażem:
- odłącz urządzenie od zasilania;
- wykonaj zdjęcia położenia przewodów i złączy;
- oznacz konektory, jeżeli nie mają jednoznacznych kluczy;
- nie ciągnij za przewody ani za kapilarę czujnika;
- sprawdź, czy element nie jest przyklejony do izolacji lub osłony;
- po montażu upewnij się, że kanały powietrzne i osłony są prawidłowo zamknięte.
Nie przebijaj ścianek komory, nie wyginaj rurek układu chłodniczego i nie próbuj samodzielnie uzupełniać czynnika R600a. Naprawy układu chłodniczego, wymiana sprężarki, filtrów i napełnianie instalacji wymagają specjalistycznego sprzętu oraz uprawnień.
Jak dobrać właściwy wariant części
Przy zamawianiu części do Amica BK3045.4 NF(E) porównaj:
- pełny model i kod wyrobu 1194364;
- 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- numer katalogowy starego elementu;
- wymiary i kształt części;
- położenie otworów, zaczepów i mocowań;
- stronę montażu, jeżeli część występuje w wersji lewej i prawej;
- typ złącza, długość przewodu oraz sposób prowadzenia wiązki;
- przeznaczenie elementu: chłodziarka, zamrażarka, drzwi, odpływ albo układ No Frost.
W przypadku półek, szuflad i balkoników szczególnie ważne są wymiary użytkowe i kształt mocowań. Przy zawiasach trzeba sprawdzić położenie osi oraz sposób połączenia z drzwiami. Przy częściach elektrycznych samo identyczne złącze nie potwierdza zgodności, ponieważ znaczenie mogą mieć charakterystyka czujnika, parametry silnika albo oprogramowanie modułu.
Przed zakupem przygotuj zdjęcie tabliczki znamionowej oraz zdjęcia uszkodzonej części z widocznymi mocowaniami i oznaczeniami. Jeżeli część ma być zamiennikiem, zgodność musi wynikać z katalogu dla właściwego modelu i wariantu, a nie wyłącznie z podobieństwa wyglądu.
FAQ
Czy do Amica BK3045.4 NF(E) pasuje część opisana tylko jako BK3045.4 NF?
Nie zawsze. Skrócone oznaczenie może obejmować kilka wariantów wykonania. Przed zakupem porównaj kod wyrobu 1194364, pełny model, numer fabryczny oraz numer katalogowy części.
Lodówka chłodzi słabo, ale zamrażarka działa. Czy trzeba wymienić sprężarkę?
Nie. Taki objaw może powodować między innymi oblodzenie parownika, niesprawny wentylator, zablokowana przepustnica powietrza, czujnik, odpływ albo układ odszraniania. Najpierw sprawdź temperatury, drożność kanałów, lód i działanie wentylatora.
Czy pojawienie się lodu w zamrażarce oznacza uszkodzoną grzałkę?
Nie. W modelu No Frost trzeba również sprawdzić szczelność drzwi, odpływ skroplin, czujnik, bezpiecznik termiczny, przewody i sterowanie. Sama obserwacja lodu nie wskazuje jednoznacznie konkretnej części.
Czy wodę pod szufladami można usunąć bez wymiany części?
Często tak, jeśli przyczyną jest niedrożny odpływ. Po odłączeniu urządzenia i rozmrożeniu można oczyścić dostępny kanał zgodnie z jego konstrukcją. Jeżeli problem wraca, trzeba sprawdzić oblodzenie, szczelność drzwi i działanie odszraniania.
Czy można samodzielnie wymienić zawias lub półkę?
Wymiana półki, szuflady, balkonika albo niektórych elementów zawiasu jest zwykle prostsza niż naprawa układu chłodniczego. Przy zawiasie drzwi do zabudowy trzeba podeprzeć front i po montażu sprawdzić geometrię oraz szczelność drzwi.
Jakie dane przesłać do doboru części?
Prześlij pełne oznaczenie Amica z tabliczki: model, kod wyrobu, 14-cyfrowy numer fabryczny oraz zdjęcie uszkodzonej części. Przy elementach mechanicznych dodaj zdjęcie mocowań i podstawowe wymiary.
