Bezpieczniki termiczne
Bezpieczniki termiczne chronią grzałki, silniki i inne podzespoły AGD przed skutkami nadmiernej temperatury. Przerwa w takim zabezpieczeniu może powodować brak grzania albo całkowity brak reakcji urządzenia, ale podobne objawy dają również grzałka, termostat, przewody i elektronika. Przed zakupem sprawdź ciągłość elementu, przyczynę przegrzania oraz pełne oznaczenia części i urządzenia.

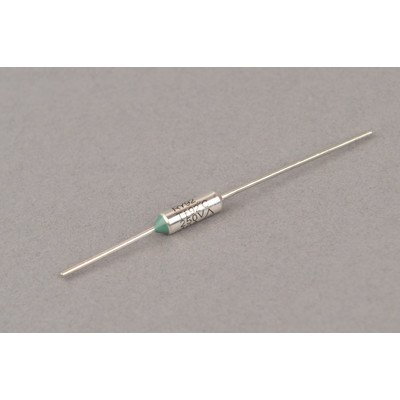

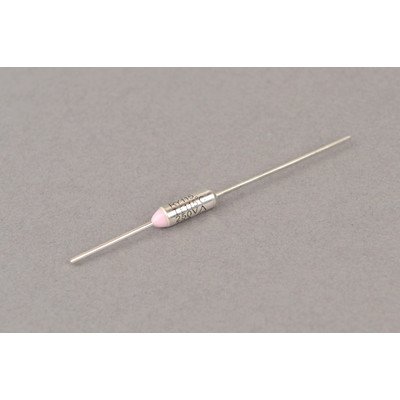

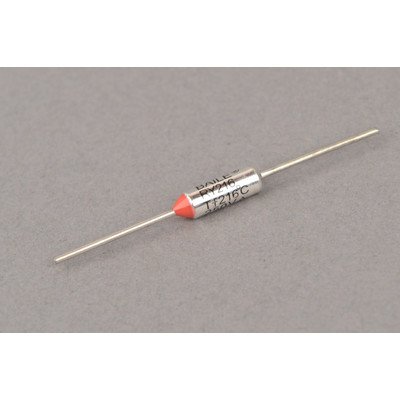

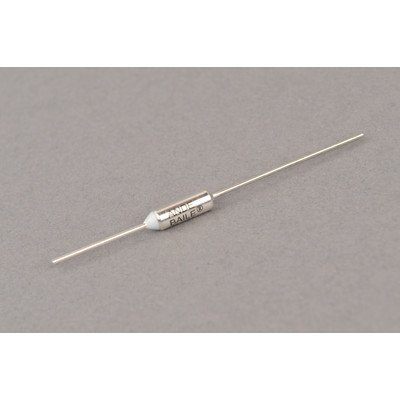

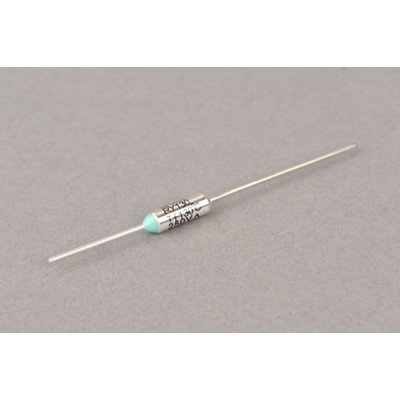

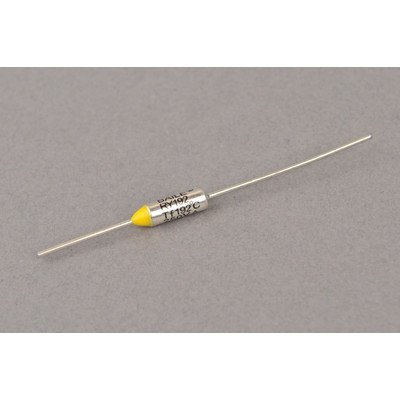

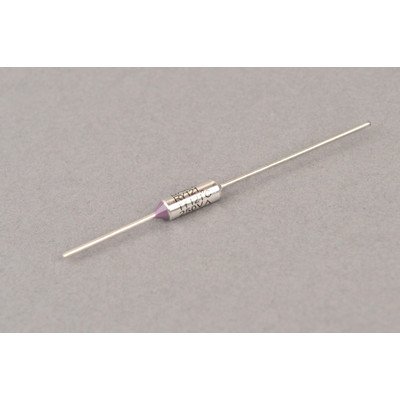

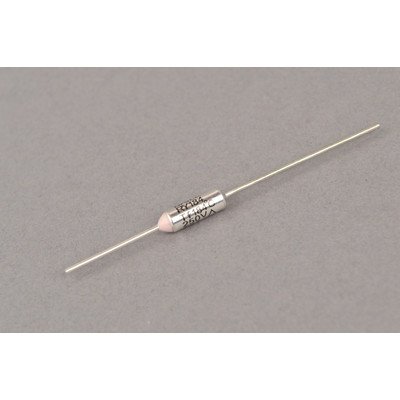

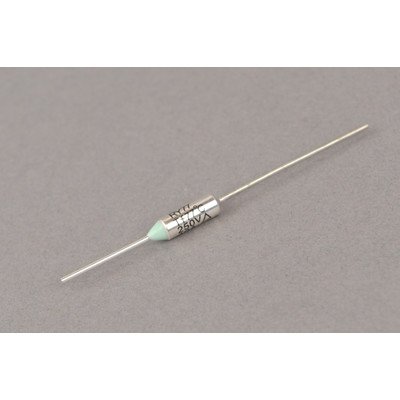

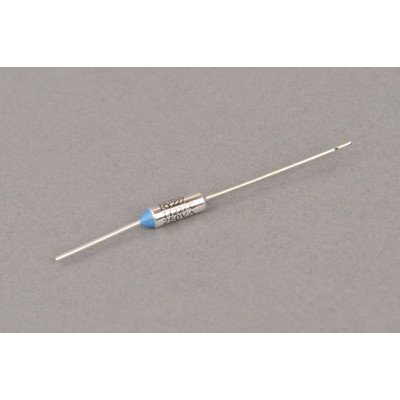

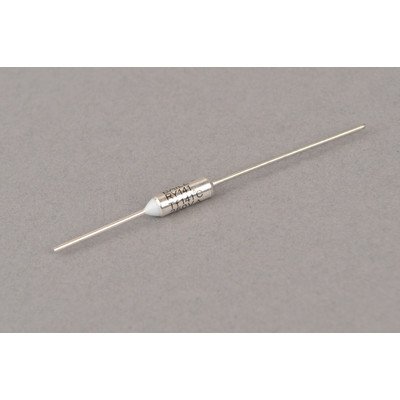

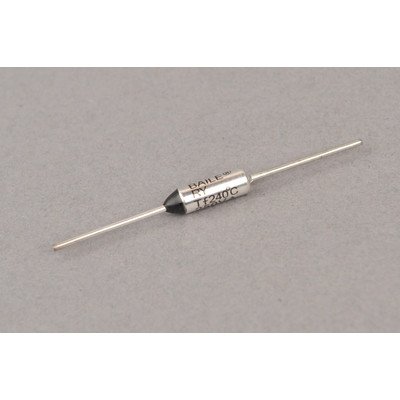

Bezpiecznik termiczny a termostat zabezpieczający
Bezpiecznik termiczny, określany również jako TCO lub thermal cut-off, przerywa obwód po przekroczeniu określonej temperatury. Klasyczny bezpiecznik jednorazowy po zadziałaniu pozostaje rozwarty i wymaga wymiany. Nie należy go regenerować, zwierać ani zastępować drutem.
W urządzeniach AGD występują także termostaty i ograniczniki temperatury, które mogą wrócić do stanu przewodzenia po ostygnięciu albo wymagać ręcznego resetu. Nazwy handlowe części nie zawsze pozwalają rozpoznać sposób działania. Przed pomiarem i zakupem trzeba ustalić, czy element jest:
- jednorazowym bezpiecznikiem termicznym;
- automatycznie resetującym się termostatem zabezpieczającym;
- ogranicznikiem z ręcznym resetem;
- czujnikiem temperatury, na przykład NTC, który nie działa jak bezpiecznik.
Ta różnica wpływa na interpretację pomiaru. Jednorazowy bezpiecznik powinien przewodzić w temperaturze pokojowej, jeżeli nie zadziałał. Stan termostatu zależy natomiast od jego konstrukcji, temperatury oraz rodzaju styków.
Jakie objawy może powodować przerwany bezpiecznik termiczny?
Objaw zależy od miejsca zabezpieczenia w obwodzie. Jeśli bezpiecznik znajduje się w głównym torze zasilania, urządzenie może nie reagować na włączenie. Gdy zabezpiecza wyłącznie grzałkę, panel, silnik, pompa lub kontrolki mogą nadal działać, ale nie pojawi się grzanie.
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Urządzenie jest całkowicie nieaktywne | Przewód zasilający, włącznik, złącze, bezpiecznik sieciowy, bezpiecznik termiczny, moduł zasilania | Ciągłość przewodu i zabezpieczeń oraz oględziny złączy | Przerwa na bezpieczniku wskazuje jego zadziałanie, ale nie wyjaśnia przyczyny wzrostu temperatury |
| Kontrolki działają, ale urządzenie nie grzeje | Bezpiecznik w obwodzie grzałki, grzałka, termostat, przekaźnik, uszkodzony przewód | Osobny pomiar ciągłości bezpiecznika i grzałki | Sprawna grzałka nie wyklucza przerwy w zabezpieczeniu ani problemu ze sterowaniem |
| Sprzęt wyłącza się po nagrzaniu i działa ponownie po ostygnięciu | Resetowalny ogranicznik, niedrożna wentylacja, niesprawny wentylator, przeciążony silnik | Ustalić typ zabezpieczenia i sprawdzić przepływ powietrza | Powrót działania po ostygnięciu bardziej pasuje do zabezpieczenia resetowalnego niż do jednorazowego TCO |
| Nowa część szybko ponownie przerywa obwód | Nieusunięte przegrzewanie, niewłaściwy wariant bezpiecznika, błędny montaż lub przegrzanie podczas łączenia | Skontrolować regulator temperatury, wentylację, wentylator, styki i sposób zamocowania | Kolejna przerwa jest sygnałem do zatrzymania prób, a nie do montażu bezpiecznika o wyższej temperaturze |
W żelazkach i urządzeniach grzewczych podobny brak grzania może powodować zużyty termostat, przepalona grzałka albo przerwa w przewodzie. W piekarnikach należy uwzględnić również przełącznik funkcji, czujnik temperatury, przekaźnik i wentylator chłodzący. W suszarkach, odkurzaczach oraz urządzeniach z silnikiem ważne są drożność kanałów, filtry, stan wirnika i swobodny przepływ powietrza.
Jak sprawdzić bezpiecznik termiczny miernikiem?
Pomiar wykonuje się przy urządzeniu odłączonym od zasilania i ostudzonym. Jeżeli konstrukcja zawiera kondensatory magazynujące energię, trzeba zastosować procedurę rozładowania przewidzianą dla danego urządzenia. Kuchenki mikrofalowe i inne układy wysokiego napięcia wymagają przygotowania serwisowego również po wyjęciu wtyczki.
- Zlokalizuj element i odczytaj jego oznaczenia przed demontażem. Bezpiecznik bywa zamocowany przy grzałce, termobloku, bojlerze, uzwojeniu silnika albo w kanale gorącego powietrza.
- Zrób zdjęcie przewodów, mocowania, osłon i koszulek izolacyjnych. Ułatwi to odtworzenie położenia wpływającego na temperaturę zadziałania.
- Odłącz przynajmniej jedno wyprowadzenie bezpiecznika od obwodu. Pomiar wpiętego elementu może zostać zafałszowany przez równoległą drogę przez inne podzespoły.
- Ustaw multimetr na test ciągłości lub niski zakres rezystancji. Zewrzyj sondy, aby sprawdzić działanie miernika i rezystancję jego przewodów.
- Przyłóż sondy bezpośrednio do obu wyprowadzeń bezpiecznika, zapewniając czysty i stabilny kontakt.
Sygnał ciągłości lub rezystancja zbliżona do rezystancji zwartych sond oznacza, że element przewodzi w warunkach pomiaru. Nie potwierdza to jednak prawidłowej temperatury zadziałania ani poprawnego zachowania pod obciążeniem.
Wskazanie OL, nieskończonej rezystancji albo brak sygnału oznacza przerwę, o ile element został odizolowany od obwodu, sondy mają dobry kontakt, a miernik jest sprawny. Dla jednorazowego bezpiecznika jest to podstawa do wymiany. W przypadku termostatu resetowalnego należy najpierw sprawdzić jego typ, normalny stan styków i temperaturę pomiaru.
Nie podgrzewaj nowego bezpiecznika w celu sprawdzenia jego progu. Zadziałanie elementu jednorazowego niszczy go, a niekontrolowane źródło ciepła nie zapewnia wiarygodnego pomiaru temperatury korpusu.
Dlaczego bezpiecznik termiczny zadziałał?
Przerwa nie musi oznaczać samoistnej awarii zabezpieczenia. Przed montażem nowej części trzeba poszukać przyczyny nadmiernej temperatury. Kolejność kontroli należy dopasować do rodzaju sprzętu:
- Urządzenie grzeje bez kontroli: sprawdzenia wymaga termostat, czujnik temperatury, jego mocowanie, przewody pomiarowe oraz element wykonawczy sterujący grzałką. Sklejony przekaźnik lub zwarte styki termostatu mogą podtrzymywać grzanie mimo osiągnięcia zadanej temperatury.
- Temperatura rośnie przy słabym przepływie powietrza: skontroluj filtry, kanały, kratki, wentylator i swobodę obrotu silnika. Dotyczy to między innymi suszarek, odkurzaczy, suszarek do włosów i piekarników z wentylacją obudowy.
- Przegrzewa się termoblok lub bojler: przyczyną może być brak przepływu wody, kamień ograniczający wymianę ciepła, niesprawna pompa, zawór albo błędny odczyt czujnika. Sama wymiana bezpiecznika nie przywróci prawidłowych warunków pracy.
- Widoczne są przebarwienia konektorów: luźne lub utlenione połączenie może nagrzewać się miejscowo wskutek podwyższonej rezystancji. Trzeba ocenić nie tylko bezpiecznik, lecz także końcówki, przewody i zaciski.
- Zabezpieczenie zadziałało po wcześniejszej naprawie: możliwe są zły dobór temperatury, nieprawidłowe położenie, brak oryginalnej izolacji, zbyt silny docisk albo uszkodzenie cieplne podczas lutowania.
Jeżeli urządzenie ma stopione tworzywa, zwęgloną izolację, zdeformowany termoblok lub rozszczelniony element grzejny, wymiana samego bezpiecznika może być niewystarczająca. Uszkodzenia przegrzanych części należy ocenić przed ponownym uruchomieniem.
Dostęp do zabezpieczenia i wymiana
Droga demontażu zależy od urządzenia. Bezpieczniki osiowe mogą znajdować się pod termoodporną koszulką i być dociśnięte do grzałki metalową obejmą. W piekarnikach ogranicznik bywa dostępny po odsunięciu urządzenia i zdjęciu tylnej lub górnej osłony. W ekspresach może być zamocowany bezpośrednio na termobloku, a w silnikach umieszczony przy uzwojeniu lub wewnątrz zespołu, którego producent nie przewiduje do rozbierania.
Podczas wymiany należy zachować:
- pierwotne miejsce i kierunek montażu;
- sposób kontaktu cieplnego z chronionym podzespołem;
- oryginalne obejmy, osłony i izolację o odpowiedniej odporności cieplnej;
- przebieg przewodów z dala od ruchomych części i ostrych krawędzi;
- rodzaj połączenia przewidziany dla danego bezpiecznika.
Jeżeli oryginał był zgrzewany lub zaciskany, nie należy automatycznie zastępować tego połączenia lutowaniem. Ciepło lutownicy może uruchomić bezpiecznik albo uszkodzić jego uszczelnienie. Lutowanie jest dopuszczalne tylko wtedy, gdy przewiduje je dokumentacja konkretnego elementu. Wymaga wtedy ograniczenia czasu nagrzewania, odprowadzenia ciepła z wyprowadzenia i zachowania wskazanej odległości od korpusu. Wyprowadzeń nie wolno ostro zginać przy obudowie ani przenosić na nią sił podczas zaciskania.
Po montażu sprawdź ciągłość naprawionego toru, poprawność izolacji, mocowanie przewodów i brak pozostawionych narzędzi. Urządzenie powinno zostać złożone przed próbą funkcjonalną. Pomiary pod napięciem i kontrola temperatury podczas pracy są przeznaczone dla osób dysponujących kwalifikacjami, odpowiednimi narzędziami oraz procedurą serwisową właściwą dla danego modelu.
Jak dobrać właściwy bezpiecznik termiczny?
Części nie dobiera się wyłącznie według wyglądu ani samej temperatury nadrukowanej na korpusie. Należy porównać:
- temperaturę zadziałania Tf – nie należy samodzielnie podnosić jej w celu uniknięcia ponownego przepalenia;
- temperaturę długotrwałej pracy Th, jeżeli podaje ją producent;
- napięcie i prąd znamionowy oraz rodzaj obciążenia, dla którego parametry zostały określone;
- typ elementu – jednorazowy, automatycznie resetowalny lub resetowany ręcznie;
- obudowę i wyprowadzenia – długość oraz średnicę przewodów, konektory, uchwyty i otwory montażowe;
- sposób sprzężenia cieplnego – położenie, obejmę, docisk i izolację;
- numer części oraz zgodność katalogową z wariantem urządzenia.
Bezpiecznik o tej samej temperaturze może mieć inny dopuszczalny prąd, wymiary, charakterystykę cieplną albo sposób montażu. Z kolei część wyglądająca identycznie może zadziałać przy innej temperaturze. Nie należy stosować elementu o wyższym progu jako sposobu na obejście problemu z przegrzewaniem.
Do wyszukania części przygotuj pełne dane z tabliczki znamionowej urządzenia oraz oznaczenia starego zabezpieczenia. W zależności od producenta potrzebny może być między innymi pełny PNC, E-Nr z końcówką /xx, numer serwisowy rozpoczynający się od 85, Product No., Product Code, Art. No., kod PS albo pełny wariant modelu. Jeśli napisy na bezpieczniku są nieczytelne, zachowaj zdjęcia jego wymiarów, mocowania, przewodów i miejsca instalacji. Ostateczny dobór powinien wynikać ze zgodności katalogowej albo pełnej dokumentacji elementu.
FAQ – pytania o bezpieczniki termiczne
Czy przepalony bezpiecznik termiczny można zresetować?
Jednorazowego bezpiecznika TCO nie można bezpiecznie zresetować ani regenerować. Po zadziałaniu wymienia się cały element. Reset może występować tylko w ogranicznikach i termostatach zaprojektowanych przez producenta jako automatycznie lub ręcznie resetowalne.
Czy można na chwilę zewrzeć bezpiecznik, aby sprawdzić urządzenie?
Nie należy uruchamiać urządzenia z pominiętym zabezpieczeniem. Zwarcie usuwa ochronę przed przegrzaniem i może doprowadzić do stopienia izolacji, uszkodzenia grzałki lub pożaru. Tor grzałki, termostat i przewody można diagnozować oddzielnymi pomiarami wykonywanymi bez zasilania. Próby pod napięciem wymagają procedury serwisowej i przygotowania zawodowego.
Czy brak przejścia zawsze oznacza uszkodzony bezpiecznik?
Dla odłączonego, jednorazowego bezpiecznika mierzonego w temperaturze pokojowej brak ciągłości oznacza zadziałanie lub uszkodzenie elementu. Wynik może być błędny przy słabym kontakcie sond. W termostacie resetowalnym otwarty obwód może natomiast wynikać z temperatury, konstrukcji styków albo braku ręcznego resetu.
Dlaczego nowy bezpiecznik termiczny ponownie się przepalił?
Prawdopodobnie nadal występuje przegrzewanie albo część została nieprawidłowo dobrana lub zamontowana. Trzeba sprawdzić regulator temperatury, czujnik, przekaźnik, przepływ powietrza lub wody, wentylator, stan złączy oraz kontakt termiczny zabezpieczenia. Nie należy montować kolejnego elementu o wyższej temperaturze.
Czy bezpiecznik termiczny można lutować?
Tylko wtedy, gdy dopuszcza to dokumentacja konkretnego typu. Nadmierne ciepło może otworzyć bezpiecznik lub uszkodzić jego uszczelnienie. Jeżeli producent urządzenia zastosował zgrzewanie lub zaciskanie, należy odtworzyć bezpieczny rodzaj połączenia zamiast bezwarunkowo używać lutownicy.
Czy identyczna temperatura zadziałania gwarantuje zgodność?
Nie. Należy jeszcze porównać prąd, napięcie, typ i wymiary obudowy, wyprowadzenia, sposób mocowania, parametry cieplne oraz numer katalogowy. Podstawą doboru są pełne oznaczenia urządzenia i potwierdzona zgodność części.
