Płaszcze wodne do zmywarek AMICA
Płaszcz wodny do zmywarki Amica może wymagać wymiany, gdy jest pęknięty, nieszczelny albo ma trwale niedrożne kanały. W części wersji labirynt zawiera również przepływomierz mierzący ilość pobieranej wody. Przed zakupem wyklucz zawór dopływowy, wąż i instalację wodną, a zgodność części sprawdź według modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego.
Jaką funkcję pełni płaszcz wodny w zmywarce Amica?

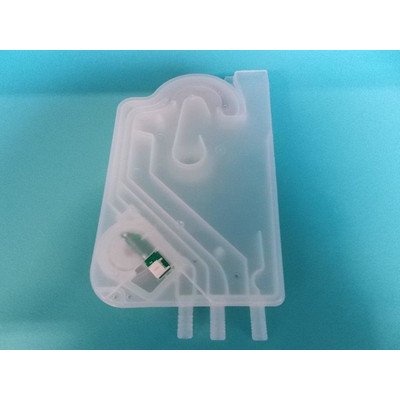

Płaszcz wodny, nazywany również labiryntem lub rozdzielaczem wody, jest zespołem kanałów zamontowanym przy bocznej ścianie komory zmywarki. Uczestniczy w napełnianiu urządzenia, odpowietrzaniu układu oraz kierowaniu wody pomiędzy dopływem, komorą mycia i jednostką regeneracyjną zmiękczacza. Dokładny przebieg kanałów i liczba przyłączy zależą od konstrukcji zmywarki.
W wielu wersjach zmywarek Amica z płaszczem zintegrowany jest przepływomierz. Jego wirnik obraca się pod wpływem przepływającej wody, a czujnik przekazuje impulsy do modułu sterującego. Sterownik wykorzystuje je do oceny ilości pobranej wody. Nie każdy labirynt ma jednak przepływomierz, a niektóre urządzenia korzystają dodatkowo z czujnika ciśnienia lub hydrostatu.
Objawy uszkodzenia albo niedrożności labiryntu
| Objaw | Co sprawdzić w pierwszej kolejności | Jak interpretować wynik |
| Zmywarka nie pobiera wody lub przerywa napełnianie | Zawór instalacji, ciśnienie wody, zagięcie węża, sitko dopływu i zawór Aquastop | Jeśli woda nie dociera do wejścia płaszcza, wymiana labiryntu nie usunie przyczyny |
| Woda wpływa do płaszcza bardzo wolno | Drożność wejścia, kanałów labiryntu, węży oraz jednostki regeneracyjnej | Wyraźnie zarośnięty kanał może ograniczać przepływ, ale podobny efekt daje zakamienione sitko lub niedomykający się zawór |
| Zmywarka pobiera wodę etapami, zbyt długo albo powtarza pobieranie | Przepływomierz, jego wirnik, złącze i wiązkę przewodów | Brak impulsów mimo rzeczywistego przepływu kieruje podejrzenie na czujnik, wirnik lub przewody, a nie automatycznie na cały płaszcz |
| Woda pojawia się pod zmywarką lub spływa po jej boku | Korpus płaszcza, połączenie z komorą, uszczelkę, króćce, węże i opaski | Pierwsza widoczna kropla pozwala odróżnić pęknięty labirynt od nieszczelnego przyłącza |
| Naczynia pozostają niedomyte | Poziom wody, filtry, ramiona natryskowe i pracę pompy myjącej | Sam słaby efekt mycia nie potwierdza uszkodzenia płaszcza; przy prawidłowym poziomie wody częściej trzeba sprawdzić obieg myjący |
Jeżeli zmywarka nie pobiera wody, warto zacząć od elementów dostępnych bez rozbierania urządzenia. Zawór instalacji powinien być całkowicie otwarty, wąż nie może być przygnieciony, a sitko na dopływie zatkane osadem. Dopiero gdy woda dociera do zmywarki, lecz zatrzymuje się w konkretnym kanale lub sterownik nie rozpoznaje przepływu, rośnie prawdopodobieństwo problemu z labiryntem.
Przy niedomytych naczyniach należy równolegle obejrzeć sita i filtry zmywarki Amica oraz drożność otworów w ramionach natryskowych. Jeżeli w komorze znajduje się odpowiednia ilość wody, ale ramiona nie obracają się i nie słychać prawidłowej pracy obiegu, podejrzenie przesuwa się w stronę pompy myjącej.
Jak sprawdzić płaszcz wodny i przepływomierz?
Oględziny układu wodnego
Przed demontażem odłącz zmywarkę od zasilania, zakręć dopływ wody i przygotuj naczynie na wodę pozostałą w przewodach. Po wysunięciu urządzenia trzeba zdjąć panel znajdujący się po stronie labiryntu. W zależności od modelu może być konieczne wcześniejsze odkręcenie cokołu, elementów mocujących zmywarkę do zabudowy albo blachy bocznej.
Oględziny powinny objąć:
- pęknięcia, odkształcenia i rozszczelnione zgrzewy korpusu;
- osady ograniczające przekrój kanałów;
- ślady wycieku przy króćcach i połączeniu płaszcza z komorą;
- stan uszczelki oraz nakrętki lub pierścienia mocującego;
- swobodne osadzenie węży i prawidłowe położenie opasek;
- złącze przepływomierza i przewody prowadzące do modułu.
Zaschnięty zaciek nie zawsze wskazuje aktywną nieszczelność. Po osuszeniu zespołu należy obserwować miejsce pojawienia się pierwszej kropli podczas kontrolnego napełniania. Próbę wykonuje się dopiero po zabezpieczeniu przewodów, przy zamontowanych osłonach wymaganych do bezpiecznego uruchomienia i z możliwością natychmiastowego odcięcia wody.
Pomiar przepływomierza
Najpierw należy ustalić rodzaj czujnika. W przepływomierzu kontaktronowym obrót wirnika powoduje cykliczne zwieranie i rozwieranie styku. Po odłączeniu urządzenia od sieci i wypięciu złącza można podłączyć miernik ustawiony na test ciągłości do wyprowadzeń czujnika. Podczas powolnego obracania dostępnego wirnika lub przepuszczania przez wymontowany zespół niewielkiego, kontrolowanego strumienia wody wskazanie powinno przełączać się między stanem otwartym i zamkniętym.
Stałe rozwarcie może oznaczać zablokowanie wirnika, uszkodzenie czujnika albo pomiar na niewłaściwych stykach. Stałe zwarcie także wymaga sprawdzenia czujnika i przewodów. Prawidłowe przełączanie nie potwierdza jeszcze, że liczba impulsów podczas rzeczywistego napełniania jest właściwa.
W czujnikach elektronicznych, na przykład trzyprzewodowych, sam omomierz nie daje miarodajnego wyniku. Potrzebne są schemat, właściwe punkty pomiarowe i kontrola sygnału podczas przepływu. Pomiar pod napięciem jest przeznaczony dla wykwalifikowanego technika, ponieważ wymaga pracy przy zasilonym urządzeniu i odsłoniętych obwodach. Nie wolno stosować pinoutu ani wartości napięcia pochodzących z innego modelu zmywarki.
Osobno sprawdza się ciągłość wiązki między przepływomierzem a sterownikiem. Przerwa w przewodzie, utlenione styki albo luźne złącze mogą dawać takie same objawy jak uszkodzony czujnik. Nie należy również zasilać zaworu Aquastop „na krótko” napięciem sieciowym — taki test stwarza ryzyko porażenia i zalania.
Czyszczenie czy wymiana płaszcza wodnego?
Czyszczenie ma sens, gdy korpus jest szczelny, króćce nie są odkształcone, a problemem jest dostępny osad. Po wymontowaniu można płukać kanały środkiem przeznaczonym do układów zmywarek, zgodnie z jego instrukcją. Trzeba następnie dokładnie usunąć preparat i sprawdzić drożność wszystkich przyłączy.
Nie należy przebijać kanałów drutem, wiercić obudowy ani zalewać labiryntu przypadkowymi, agresywnymi chemikaliami. Cienkie ścianki i zgrzewy łatwo uszkodzić, a pozostawiony środek może wejść w reakcję z uszczelnieniami. Czyszczenie nie naprawi także niesprawnego czujnika elektronicznego ani zużytej osi wirnika.
Wymiana jest uzasadniona, gdy występuje:
- pęknięcie lub nieszczelność zgrzewu;
- uszkodzony albo wyłamany króciec;
- trwała deformacja korpusu;
- niedrożność zamkniętego kanału, której nie można bezpiecznie usunąć;
- zablokowany lub uszkodzony przepływomierz stanowiący integralną część zespołu.
Wymiana płaszcza wodnego krok po kroku
Po odłączeniu zasilania i zakręceniu wody wysuń zmywarkę na tyle, aby uzyskać bezpieczny dostęp do właściwego boku. Zrób zdjęcia układu przewodów i węży. Następnie odłącz złącze przepływomierza, zdejmij opaski oraz węże, zbierając wypływającą wodę.
W wielu konstrukcjach labirynt jest dodatkowo połączony z komorą zmywania przez boczny otwór zabezpieczony wewnętrzną nakrętką lub pierścieniem. W innych stosowane są zatrzaski albo oddzielne mocowania. Przed użyciem siły trzeba rozpoznać wszystkie punkty mocujące właściwe dla danego modelu.
Podczas montażu:
- Oczyść powierzchnie przylegania bez ich zarysowania.
- Sprawdź, czy uszczelka nie jest przecięta, spłaszczona lub skręcona.
- Osadź płaszcz bez naprężania króćców.
- Podłącz węże zgodnie ze zdjęciami i ustaw opaski w ich pierwotnych miejscach.
- Wepnij złącza do pełnego zatrzaśnięcia, nie ciągnąc za przewody.
- Po przywróceniu dopływu wykonaj kontrolę szczelności podczas napełniania i odpompowania.
Jeżeli wyciek pochodzi z połączenia, a nie z korpusu, potrzebna może być właściwa uszczelka do zmywarki Amica albo wymiana uszkodzonego przewodu z kategorii węże do zmywarek Amica.
Jak dobrać labirynt do zmywarki Amica?
Sam kształt widoczny na zdjęciu i skrócona nazwa modelu nie potwierdzają zgodności. Zmywarki o podobnym oznaczeniu mogą mieć inne rozmieszczenie kanałów, króćców, mocowań oraz odmienny typ przepływomierza.
Do doboru przygotuj z tabliczki znamionowej:
- pełny model zmywarki;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Porównaj również numer odczytany ze starego labiryntu, liczbę i położenie przyłączy, sposób mocowania do komory, obecność przepływomierza, liczbę pinów złącza oraz zakres dostawy uszczelek. Nie należy przekładać czujnika lub przerabiać węży tylko dlatego, że dwa płaszcze mają zbliżony obrys.
Jeżeli oznaczenia są nieczytelne, wykonaj zdjęcie całej tabliczki znamionowej oraz starego płaszcza z widocznymi króćcami i złączem. Pozostałe grupy podzespołów można znaleźć w kategorii części do zmywarek Amica.
FAQ – płaszcze wodne do zmywarek Amica
Czy zabrudzony płaszcz wodny może powodować niedomywanie naczyń?
Tak, jeśli osad ogranicza ilość wody docierającej do komory. Przed wymianą trzeba jednak sprawdzić rzeczywisty poziom wody, filtry, ramiona natryskowe i pompę myjącą, ponieważ powodują podobne objawy.
Czy każdy płaszcz wodny Amica ma przepływomierz?
Nie. Wyposażenie zależy od konstrukcji konkretnej zmywarki. Przepływomierz może być częścią labiryntu, osobnym elementem albo w danym wariancie może być stosowany inny sposób kontroli napełniania.
Czy przepływomierz ma określoną rezystancję?
Nie ma jednej wartości właściwej dla całej kategorii. Czujnik kontaktronowy bada się przez obserwację cyklicznego zwierania styków podczas obrotu wirnika. Czujnik elektroniczny wymaga procedury i parametrów dla konkretnego modelu.
Czy płaszcz wodny można naprawić zamiast wymieniać?
Można go płukać, jeśli jest szczelny i problem ogranicza się do usuwalnego osadu. Pękniętego korpusu, wyłamanego króćca lub rozszczelnionego zgrzewu nie należy naprawiać prowizorycznym klejeniem, ponieważ awaria może doprowadzić do zalania.
Dlaczego zmywarka nadal nie pobiera wody po wymianie labiryntu?
Przyczyną może być zamknięty dopływ, zatkane sitko, zagięty wąż, niesprawny zawór Aquastop, przerwana wiązka, czujnik poziomu albo sterowanie zaworem. Nowy płaszcz nie usunie usterki znajdującej się przed jego wejściem lub w instalacji elektrycznej.
Czy do doboru wystarczy model z frontu zmywarki?
Nie. Do prawidłowego doboru płaszcza do zmywarki Amica potrzebne są pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej.
