Części do okapu Amica OKC 652
Części do okapu Amica OKC 652 dobiera się na podstawie pełnych danych z tabliczki znamionowej oraz rodzaju uszkodzonego elementu. Sprawdź filtr, silnik, oświetlenie, szybę lub moduł sterujący, zanim zamówisz część — podobne objawy może powodować także zabrudzenie, przerwa w przewodach albo niewłaściwy tryb pracy.
Jakie części występują w okapie Amica OKC 652?
Okap Amica OKC 652 składa się z kilku grup podzespołów, które mają różne objawy uszkodzenia i wymagają innego sposobu sprawdzenia:
- filtr przeciwtłuszczowy — zatrzymuje tłuszcz i osady przed zespołem wentylatora;
- filtr węglowy — stosowany w trybie pochłaniacza, gdy powietrze nie jest odprowadzane na zewnątrz;
- silnik i wentylator — odpowiadają za przepływ powietrza i pracę na kolejnych biegach;
- przełącznik, panel lub moduł sterujący — włączają oświetlenie i wybierają prędkość wentylatora;
- oświetlenie, oprawa i przewody — odpowiadają za światło niezależne od pracy silnika;

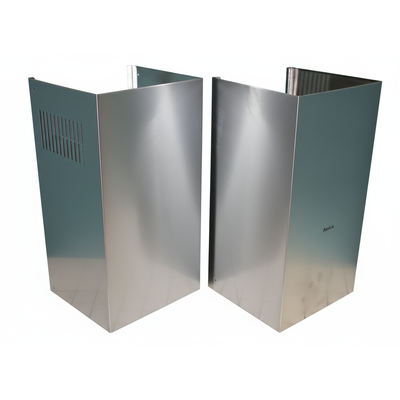

- szyby, maskownice, kierownice powietrza i elementy mocujące — wpływają na bezpieczne zamocowanie oraz prawidłowy przepływ powietrza.
Warianty oznaczone podobnie, na przykład OKC 652 i OKC 652 S, nie muszą mieć identycznego wyposażenia. Nie przenoś parametrów, rodzaju oświetlenia ani sposobu mocowania z jednego wariantu na drugi bez potwierdzenia w dokumentacji lub katalogu części.
Objaw, możliwe przyczyny i pierwsze sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje ani na oświetlenie, ani na wentylator | Brak zasilania, uszkodzony przewód, wyłącznik, filtr przeciwprzepięciowy, moduł lub połączenie | Gniazdo, wtyczkę, przewód, ślady przegrzania i połączenia po odłączeniu urządzenia od sieci | Brak zasilania zewnętrznego nie potwierdza awarii modułu. Jeśli zasilanie dociera, trzeba sprawdzać obwód sterowania i zasilacz zgodnie ze schematem danego wariantu |
| Światło działa, ale silnik nie startuje | Przełącznik lub moduł, kondensator silnika, uzwojenia, zablokowany albo zabrudzony wentylator | Czy wirnik obraca się swobodnie po odłączeniu zasilania, czy słychać buczenie i czy wszystkie biegi zachowują się tak samo | Swobodny obrót nie wyklucza uszkodzenia elektrycznego. Buczenie lub start dopiero po ręcznym poruszeniu może wskazywać na problem z kondensatorem albo silnikiem, ale wymaga pomiaru właściwego dla modelu |
| Silnik pracuje, lecz ciąg jest słaby | Zabrudzony filtr, nasycony filtr węglowy, zatkany przewód, zamknięta klapka, niewłaściwy tryb pracy | Stan filtrów, drożność przewodu, średnicę i połączenie wylotu oraz położenie kierownicy powietrza | Jeżeli po oczyszczeniu przepływ wraca, wymiana silnika nie jest potrzebna. W trybie pochłaniacza filtr węglowy ogranicza przepływ i musi być okresowo wymieniany |
| Okap działa tylko na jednym biegu | Przełącznik, styki, przewód danego biegu, moduł, uzwojenie silnika lub element sterujący | Porównanie działania wszystkich biegów, stan złączy i ciągłość obwodów po odłączeniu zasilania | Jeden działający bieg nie dowodzi sprawności silnika. Jeśli problem dotyczy wyłącznie części zakresu, najpierw sprawdź sterowanie i przewody, a dopiero później silnik |
| Silnik buczy, zatrzymuje się albo pracuje nierówno | Zanieczyszczenia, ocierający wirnik, uszkodzony kondensator, łożyskowanie lub uzwojenia | Obrót wirnika bez zasilania, ślady tłuszczu, luz osiowy i stan kondensatora zgodnie z jego oznaczeniem | Kondensatora nie dobieraj wyłącznie po wyglądzie. Musi mieć zgodną pojemność, napięcie pracy, typ i sposób podłączenia |
| Oświetlenie nie działa, ale wentylator działa | Żarówka lub moduł LED, oprawa, przewody, przełącznik albo osobny obwód zasilania | Oznaczenie źródła światła, stan oprawy, nadpalenia i połączenia | Pomiar samej żarówki nie wyklucza przerwy w oprawie lub sterowaniu. Wymienne źródło światła musi mieć parametry zgodne z konkretnym wariantem |
| Słychać hałas, drgania lub tarcie | Tłuszcz na wirniku, luźna obudowa, źle osadzona szyba, uszkodzone mocowanie albo silnik | Mocowanie korpusu, łopatki wentylatora, śruby, szybę i elementy prowadzące powietrze | Nie wymieniaj silnika przed sprawdzeniem, czy hałasu nie powoduje luźna obudowa lub zabrudzenie |
Filtry: kiedy czyścić, a kiedy wymienić?
Filtr przeciwtłuszczowy
Metalowy filtr przeciwtłuszczowy znajduje się od spodu korpusu, za przednią szybą lub klapą — dokładne rozwiązanie zależy od wersji okapu. Jego nasycenie powoduje stopniowe ograniczenie przepływu, większy hałas i osadzanie tłuszczu wewnątrz obudowy. Tłuszcz zgromadzony na filtrze zwiększa również ryzyko zapalenia.
Przed demontażem:
- Wyłącz okap i odłącz go od sieci.
- Podeprzyj szybę lub element uchylny, aby nie opadł podczas zwalniania zatrzasku.
- Zwolnij zatrzask ramki filtra i wyjmij kasetę bez wyginania jej prowadnic.
- Umyj filtr ręcznie łagodnym detergentem, o ile instrukcja konkretnego wariantu dopuszcza taką metodę.
- Przed montażem pozostaw filtr do całkowitego wyschnięcia.
Jeśli siatka jest odkształcona, pęknięta, skorodowana albo nie zatrzaskuje się w ramce, samo mycie nie rozwiąże problemu. Wtedy potrzebny jest filtr o zgodnych wymiarach, ramce, uchwytach i stronie montażu.
Filtr węglowy
Filtr węglowy stosuje się w trybie pochłaniacza, czyli wtedy, gdy powietrze wraca do pomieszczenia zamiast być odprowadzane przewodem. Nie zastępuje on filtra przeciwtłuszczowego. Jego zużycie objawia się przede wszystkim powrotem zapachów, mimo że silnik pracuje i przepływ powietrza jest prawidłowy.
Filtr z węglem aktywnym jest elementem eksploatacyjnym. Nie należy go myć ani regenerować, jeśli producent nie przewidział takiej konstrukcji. W rodzinie OKC 652 instrukcja wariantu OKC 652 S opisuje montaż filtra od strony wewnętrznej ramki filtra metalowego: po zdjęciu filtra przeciwtłuszczowego dolne uchwyty filtra węglowego osadza się w szczelinach, a górną część dociska do zatrzaśnięcia. W innych odmianach mogą występować filtry okrągłe, inne zatrzaski lub inny sposób mocowania.
Nie zakładaj filtra węglowego w trybie wyciągu bez sprawdzenia instrukcji. W tym trybie ogranicza on przepływ i może pogorszyć skuteczność odprowadzania oparów.
Gdy okap słabo odprowadza opary
Najpierw rozdziel problem filtra od problemu instalacji:
- w trybie wyciągu sprawdź, czy przewód nie jest zagięty, zatkany lub rozszczelniony;
- sprawdź, czy klapka zwrotna może się swobodnie otworzyć;
- upewnij się, że filtr węglowy został usunięty, jeśli instrukcja danego wariantu wymaga jego wyjęcia w trybie wyciągu;
- obejrzyj filtr przeciwtłuszczowy i umyj go, jeśli jest pokryty tłuszczem;
- w trybie pochłaniacza sprawdź, czy filtr węglowy nie jest nasycony;
- porównaj zmianę przepływu na kolejnych biegach.
Jeżeli silnik wyraźnie zmienia obroty, a przepływ pozostaje słaby, przyczyny należy szukać w filtrach, przewodzie, kierownicy powietrza lub klapce. Jeżeli wirnik nie zmienia prędkości albo zatrzymuje się, potrzebna jest diagnostyka elektryczna silnika i sterowania.
Jak sprawdzić silnik i sterowanie?
Prace przy odsłoniętych elementach elektrycznych okapu mogą dotyczyć napięcia sieciowego. Pomiary pod napięciem, sprawdzanie obwodu silnika i ingerencję w moduł powinien wykonywać wykwalifikowany serwisant lub technik, używając właściwego miernika, przewodów pomiarowych i procedury dla konkretnego modelu. Nie zwieraj przewodów, nie mostkuj zabezpieczeń i nie uruchamiaj silnika z pominięciem fabrycznego układu.
Po odłączeniu urządzenia od sieci można wykonać podstawowe kontrole bez napięcia:
- sprawdzić, czy wirnik obraca się bez wyraźnego tarcia;
- obejrzeć przewody, konektory i zaciski pod kątem nadpalenia, luzu lub zaśniedzenia;
- odczytać oznaczenie kondensatora, jeśli występuje w danym układzie;
- zmierzyć ciągłość uzwojeń i przewodów zgodnie ze schematem modelu;
- sprawdzić kondensator odpowiednim miernikiem po jego odłączeniu od układu, rozładowaniu i zachowaniu zasad bezpieczeństwa.
Pomiar rezystancji uzwojeń może wykazać przerwę lub oczywiste zwarcie, ale prawidłowy odczyt nie potwierdza pełnej sprawności silnika. Nie rozstrzyga między usterką pod obciążeniem, uszkodzeniem izolacji, problemem z kondensatorem ani zablokowaniem mechanicznym. Wynik należy porównać ze schematem i danymi konkretnego wariantu OKC 652, a nie z uniwersalną wartością znalezioną dla innego okapu.
Jeśli nie działa również oświetlenie, podejrzenie powinno obejmować wspólny obwód zasilania, przewód, moduł lub przełącznik. Jeśli oświetlenie działa, a wentylator nie, łatwiej zawęzić diagnostykę do sterowania biegiem, przewodów silnika, kondensatora, samego silnika i zespołu wentylatora.
Dostęp do części i wymiana
W większości wersji dostęp do filtrów uzyskuje się od dołu po uchyleniu przedniej szyby lub zwolnieniu zatrzasku kasety. Do oświetlenia można zwykle dojść od strony oprawy, natomiast dostęp do silnika, wentylatora i modułu wymaga zdjęcia osłon wewnętrznych. Komin ozdobny nie zawsze musi być zdejmowany w całości — zależy to od miejsca zamocowania podzespołu.
Przy demontażu części elektrycznych:
- Odłącz wtyczkę oraz, jeśli urządzenie jest podłączone na stałe, wyłącz właściwy obwód w rozdzielnicy.
- Zabezpiecz szybę i zdejmij filtr, aby uzyskać dostęp do wnętrza.
- Przed odłączeniem przewodów wykonaj zdjęcie połączeń i oznacz złącza; nie kieruj się wyłącznie kolorem przewodu.
- Odkręcaj osłony i uchwyty bez podważania szyby oraz elementów z cienkiej blachy.
- Przed zamontowaniem nowej części porównaj złącza, uchwyty, kierunek przepływu i oznaczenia.
- Po montażu sprawdź, czy przewody nie dotykają wirnika, a szyba i filtr są prawidłowo zablokowane.
Wymiana kompletnego silnika lub modułu bez ustalenia przyczyny może spowodować ponowne uszkodzenie części. Jeśli moduł ma ślady przepięcia, wypalone ścieżki lub zwęglone elementy, nie wystarczy wymienić widocznego elementu bez sprawdzenia pozostałego obwodu. Naprawa płytki wymaga znajomości elektroniki, identyfikacji elementów oraz sprawdzenia izolacji i bezpieczeństwa po naprawie.
Jak dobrać części do Amica OKC 652?
Skrócona nazwa OKC 652 może nie identyfikować wszystkich różnic wykonania. Przed zamówieniem przygotuj z tabliczki znamionowej:
- model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny.
Tabliczka znamionowa może znajdować się wewnątrz korpusu, za metalowym filtrem przeciwtłuszczowym. W przypadku części widocznych na zewnątrz dodatkowo porównaj:
- długość, szerokość i grubość filtra;
- rozstaw oraz kształt uchwytów;
- stronę montażu szyby lub maskownicy;
- typ oprawy i źródła światła;
- liczbę oraz rodzaj styków złącza;
- oznaczenie silnika, modułu, przełącznika albo części nadrukowane na starej części;
- tryb pracy okapu: wyciąg lub pochłaniacz.
Identyczne zdjęcie albo pasujące złącze nie gwarantuje zgodności. Różne silniki mogą mieć inne uzwojenia i kondensatory, a moduły mogą wymagać odmiennego panelu, wiązki lub konfiguracji. Nie zakładaj również, że każda część zamienna jest zamiennikiem dla wszystkich odmian OKC 652.
Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki, sfotografowanie uszkodzonej części oraz porównanie jej oznaczeń z opisem katalogowym. Jeśli oznaczenia są nieczytelne, do doboru potrzebne są zdjęcia tabliczki, złączy i sposobu mocowania.
Bezpieczeństwo podczas naprawy
Przed czyszczeniem, wymianą filtra, żarówki lub części mechanicznej odłącz okap od sieci. Nie czyść wnętrza strumieniem wody i nie używaj rozpuszczalników na powierzchniach lakierowanych lub ze stali nierdzewnej. Przy okapie podłączonym do urządzeń spalających zadbaj o dopływ powietrza zgodnie z wymaganiami instalacji.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Diagnostykę pod napięciem oraz naprawę modułów elektronicznych należy powierzyć wykwalifikowanemu instalatorowi lub serwisantowi.
FAQ
Czy filtr węglowy pasuje do każdego okapu Amica OKC 652?
Nie. Wariant filtra zależy od wersji okapu, trybu pracy, wymiarów oraz sposobu mocowania. Sprawdź pełne dane z tabliczki i porównaj kształt oraz uchwyty starego filtra.
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Podobny objaw powoduje zabrudzony filtr przeciwtłuszczowy, zużyty filtr węglowy, zagięty przewód, zamknięta klapka lub nieprawidłowa konfiguracja trybu pracy. Silnik sprawdza się dopiero po wykluczeniu tych przyczyn.
Jak rozpoznać, czy problem dotyczy silnika, czy sterowania?
Jeśli działa oświetlenie, ale wentylator nie reaguje, trzeba sprawdzić obwód wyboru biegu, przewody, kondensator i silnik. Jeśli nie działa również światło, podejrzenie obejmuje wspólne zasilanie, moduł lub przewód. Ostateczne rozróżnienie wymaga pomiarów według schematu danego wariantu.
Czy można wymienić tylko kondensator silnika?
Można, jeśli konstrukcja danego okapu przewiduje osobny kondensator, a jego uszkodzenie zostanie potwierdzone. Nowy element musi mieć zgodną pojemność, napięcie pracy, typ i sposób podłączenia. Nie dobieraj go na podstawie wyglądu ani części z innego modelu.
Gdzie znajduje się tabliczka znamionowa OKC 652?
W wielu okapach Amica tabliczka znajduje się wewnątrz korpusu, za metalowym filtrem przeciwtłuszczowym. Odczytaj model, kod wyrobu i 14-cyfrowy numer fabryczny przed doborem części.
Czy oświetlenie można zastąpić dowolną żarówką LED?
Nie bez sprawdzenia parametrów oprawy i konkretnego wariantu. Należy zachować zgodne napięcie, moc, typ trzonka lub złącza, wymiary oraz sposób chłodzenia. Wymiana modułu LED może wymagać czynności serwisowych i nie zawsze jest odpowiednikiem zwykłej żarówki.
