Włączniki
Wyłączniki, przełączniki i przyciski do pralek odpowiadają za uruchamianie urządzenia oraz wybór funkcji. Brak reakcji, przerywane działanie lub uszkodzenie mechaniczne nie zawsze oznacza awarię samego przycisku. Przed zakupem sprawdź zasilanie, przewody, blokadę drzwi i moduł, a część dobierz po pełnym oznaczeniu pralki oraz numerze elementu.
.jpg.210x210-s.webp)
Jak rozpoznać, że problem dotyczy wyłącznika lub przycisku?

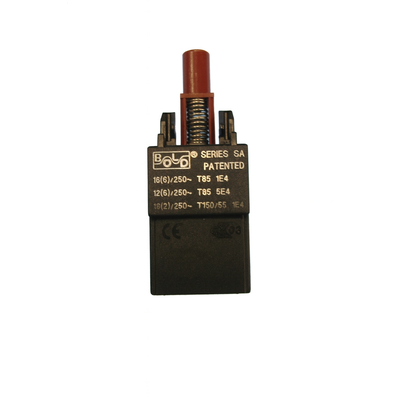

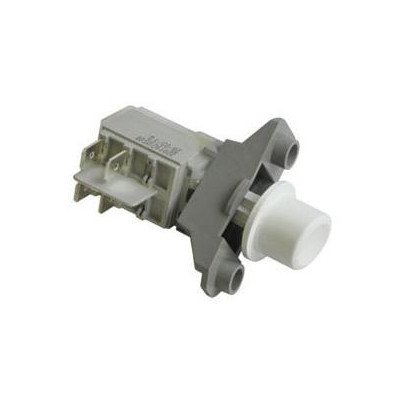

Wyłącznik główny może odcinać lub doprowadzać zasilanie do obwodów pralki. Przycisk funkcyjny albo przycisk Start/Pauza przekazuje natomiast sygnał do modułu sterującego. W zależności od konstrukcji urządzenia może to być klasyczny przełącznik sieciowy, przycisk chwilowy na płytce, zespół kilku przycisków, selektor mechaniczny albo element współpracujący z mikroprzełącznikiem.
Typowe objawy obejmują:
- całkowity brak reakcji po naciśnięciu przycisku zasilania;
- panel świeci, ale pralka nie reaguje na Start/Pauza lub wybraną funkcję;
- konieczność kilkukrotnego naciskania albo używania większej siły;
- działanie przycisku tylko po naciśnięciu go pod określonym kątem;
- przycisk zapadnięty, zablokowany, luźny lub pozbawiony wyczuwalnego kliknięcia;
- samoczynne przełączanie funkcji, przerywanie sygnału lub zmiana programu po poruszeniu panelem;
- ślady zalania, korozji, nadpalenia albo stopionego tworzywa przy złączu.
Sam objaw nie potwierdza jeszcze uszkodzenia części. Brak reakcji na przycisk zasilania może wynikać z gniazda, przewodu, filtra przeciwzakłóceniowego, wiązki, zasilacza modułu lub samego modułu sterującego. Jeżeli panel działa, ale program nie rusza, podobny efekt może powodować blokada drzwi, nieprawidłowy sygnał z hydrostatu, problem z odpompowaniem albo usterka elektroniki wykonawczej.
Diagnostyka: objaw, sprawdzenie i następny krok
Pralka jest całkowicie martwa
Najpierw sprawdź, czy w gnieździe działa inne urządzenie, a następnie skontroluj wtyczkę, przewód i dostępne połączenia zasilające. Nie rozbieraj panelu, dopóki nie wykluczysz podstawowego problemu z instalacją.
Jeśli gniazdo działa, a po naciśnięciu przycisku nie zapala się żadna kontrolka, obejrzyj przewód, filtr przeciwzakłóceniowy, konektory i okolice wyłącznika. Luźny konektor lub nadpalone złącze może dawać objaw podobny do uszkodzonego przełącznika. Widoczne przepalenie nie wskazuje automatycznie, że przyczyną był sam wyłącznik — mogło dojść do przeciążenia albo zwarcia w dalszej części obwodu.
Panel działa, ale Start nie uruchamia programu
Jeżeli wyświetlacz i kontrolki reagują, wyłącznik główny prawdopodobnie przekazuje zasilanie. Sprawdź, czy drzwi zamykają się prawidłowo i czy pralka sygnalizuje zablokowanie drzwi. Program może nie wystartować także wtedy, gdy urządzenie wykrywa wodę w zbiorniku, nie może jej odpompować lub otrzymuje nieprawidłowy sygnał z czujnika.
Jeżeli inne przyciski działają, a tylko jeden nie, podejrzenie przycisku lub jego mikroprzełącznika jest silniejsze. Jeżeli nie działa cały panel, sprawdź złącze panelu, taśmę, zasilanie elektroniki i moduł sterujący zamiast kupować pojedynczy przycisk na próbę.
Przycisk działa przerywanie albo wymaga dużej siły
Oceń mechanikę bez używania nadmiernej siły. Zwróć uwagę, czy plastikowy przycisk trafia w trzpień przełącznika, czy nie ociera o panel i czy po zwolnieniu wraca do pozycji wyjściowej. Pęknięta prowadnica lub odkształcony element naciskający może imitować zużyty przełącznik.
Jeśli mechanika jest prawidłowa, a sygnał pojawia się tylko przy mocnym nacisku, przyczyną może być zużyty styk, pęknięte luty albo uszkodzona płytka. Wymiana samej nakładki nie przywróci działania elektrycznego, a wymiana płytki nie pomoże, gdy problemem jest złamany element obudowy.
Pomiar wyłącznika i przycisku
Pomiar wykonuj po odłączeniu pralki od zasilania. W przypadku panelu z elektroniką odłącz złącza zgodnie ze schematem lub dokumentacją konkretnego modelu. Nie mierz rezystancji w podłączonym obwodzie i nie zwieraj styków przewodem „na próbę”.
W prostym wyłączniku mechanicznym mierzy się ciągłość między właściwymi zaciskami w pozycji wyłączonej i włączonej. Pozycja styków musi odpowiadać schematowi danego elementu: wyłącznik jednobiegunowy, dwubiegunowy i przełącznik wielopozycyjny mogą mieć różne kombinacje zacisków. W stanie, w którym styk powinien przewodzić, miernik powinien wskazać bardzo małą rezystancję; w stanie rozwarcia powinien wskazać brak przejścia. Konkretnego układu pinów nie należy przenosić między markami bez schematu.
Przycisk chwilowy na płytce powinien po naciśnięciu zwierać właściwą parę wyprowadzeń. Jeżeli mierzysz element bez odłączenia go od płytki, rezystancja może być kształtowana także przez rezystory, diody lub układ matrycy przycisków. Wynik niebędący zwarciem nie zawsze oznacza uszkodzenie samego przycisku, dlatego pewniejszy jest pomiar na odłączonym elemencie albo porównanie z identycznym, działającym przyciskiem.
Pomiar ciągłości potwierdza jedynie działanie styku w chwili badania. Nie wyklucza przerw pojawiających się pod obciążeniem, pękniętych lutów, problemu z przewodem ani usterki wejścia modułu. Jeżeli przełącznik przechodzi test, a urządzenie nadal nie reaguje, sprawdź wiązkę, zasilanie panelu i moduł według schematu serwisowego.
Uwaga: pomiary napięcia sieciowego oraz diagnostyka pod napięciem są przeznaczone dla osoby z odpowiednimi kwalifikacjami, narzędziami i doświadczeniem. Przed podłączeniem przyrządu trzeba znać punkty pomiarowe i kategorię bezpieczeństwa miernika. Nie dotykaj odsłoniętych zacisków i nie wykonuj pomiarów na przypadkowo zdemontowanym panelu.
Dostęp do części i wymiana
W większości pralek wyłączniki i przyciski znajdują się w panelu sterowania. Dostęp może wymagać zdjęcia górnego blatu, wysunięcia szuflady detergentu, odkręcenia panelu przedniego lub zwolnienia plastikowych zatrzasków. W pralkach ładowanych od góry konstrukcja panelu może być zupełnie inna niż w modelu ładowanym od frontu.
Przed demontażem:
- odłącz wtyczkę od gniazda i zamknij dopływ wody, jeśli konieczne jest przesuwanie urządzenia;
- wykonaj zdjęcia położenia przewodów, taśm i złączy;
- oznacz przewody, jeśli ich położenia nie wynikają jednoznacznie z konstrukcji;
- odkładaj śruby według miejsca montażu, ponieważ mogą mieć różną długość;
- nie ciągnij za przewody — zwalniaj zatrzaski złączy;
- zabezpiecz panel przed naprężeniem i upadkiem.
Wymiana wyłącznika panelowego zwykle polega na zwolnieniu jego zaczepów od strony obudowy, odłączeniu konektorów i zamontowaniu nowego elementu w tej samej pozycji. W niektórych modelach przycisk jest lutowany bezpośrednio do płytki. Wtedy potrzebne są stacja lutownicza, odsysacz lub plecionka oraz umiejętność bezpiecznego rozlutowania wielowarstwowej płytki. Zbyt długie grzanie może odkleić pola lutownicze, a źle ustawiony przycisk może nie być naciskany przez plastikowy klawisz.
Po zamontowaniu sprawdź, czy każdy przycisk ma swobodny skok i nie pozostaje wciśnięty. Podłącz wszystkie taśmy i przewody zgodnie ze zdjęciami oraz oznaczeniami. Po złożeniu wykonaj test bez wsadu: włącz urządzenie, wybierz program, sprawdź reakcję przycisków i upewnij się, że pralka prawidłowo blokuje drzwi, pobiera wodę i odpompowuje ją. Nie uruchamiaj urządzenia z pozostawionymi osłonami lub luźnymi przewodami.
Wyłącznik, przycisk czy cały moduł?
Nie każda awaria panelu uzasadnia zakup kompletnego modułu. Jeżeli pojedynczy przycisk mechanicznie nie wraca albo nie zwiera styków, można rozważyć wymianę samego przycisku, o ile jest dostępny jako osobna część i ma identyczne parametry mechaniczne oraz elektryczne. Jeżeli uszkodzona jest membrana, panel dotykowy, taśma lub procesor interfejsu, potrzebny może być cały panel albo moduł.
Wymiana modułu bez potwierdzenia przyczyny jest ryzykowna. Objaw braku zasilania może pochodzić z wyłącznika, ale także z filtra, przewodu lub zasilacza. Z kolei prawidłowa ciągłość przycisku nie potwierdza sprawności wejścia modułu. Przed zakupem drogiego zespołu wykonaj prostsze kontrole i porównaj wynik ze schematem właściwego modelu.
Jak dobrać właściwy wyłącznik lub przycisk do pralki?
Nie kieruj się wyłącznie zdjęciem, kolorem ani liczbą styków. Znaczenie mają między innymi:
- pełny numer części wybity na obudowie lub płytce;
- liczba i układ styków oraz sposób ich przełączania;
- typ elementu: bistabilny, chwilowy, kołyskowy, selektor lub mikroprzełącznik;
- wymiary korpusu, wysokość trzpienia i położenie przycisku względem płytki;
- sposób mocowania: zatrzaski, śruby, konektory albo lutowanie;
- strona i miejsce montażu w panelu;
- parametry elektryczne, zwłaszcza gdy element przełącza zasilanie sieciowe;
- wersja panelu i oprogramowania urządzenia, jeżeli część jest częścią zespołu elektronicznego.
Do identyfikacji przygotuj zdjęcie tabliczki znamionowej, zdjęcie panelu oraz, jeśli to możliwe, oznaczenie starego elementu. Podaj pełne dane wymagane przez producenta:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Skrócony model może obejmować kilka wersji panelu i nie wystarczyć do potwierdzenia zgodności. Identyczne złącze nie oznacza identycznego działania, a część o podobnym wyglądzie może mieć inną wysokość trzpienia, sposób pracy styków lub obciążalność. Następnym krokiem powinno być odczytanie pełnego oznaczenia urządzenia i porównanie go z numerem części oraz dokumentacją właściwego wariantu.
Konserwacja panelu sterowania
Panel czyść miękką, lekko wilgotną ściereczką. Nie rozpylaj środka bezpośrednio na przyciski i nie dopuszczaj do spływania płynu pod panel. Wilgoć może powodować korozję styków, błędne reakcje klawiatury i uszkodzenie elektroniki. Nie używaj nadmiernej siły do przycisków i nie wciskaj ich przedmiotami, które mogą uszkodzić prowadnice.
Jeśli pralka została zalana w okolicy panelu, odłącz ją od zasilania i nie włączaj wielokrotnie w celu sprawdzenia. Najpierw trzeba wysuszyć i obejrzeć płytkę, złącza oraz wiązkę, ponieważ samo przeczyszczenie przycisku może nie usunąć skutków korozji.
FAQ
Czy brak reakcji na przycisk zasilania oznacza uszkodzony wyłącznik?
Nie. Najpierw wyklucz gniazdo, przewód, filtr przeciwzakłóceniowy, luźne złącze i awarię zasilacza modułu. Dopiero potem sprawdź wyłącznik zgodnie ze schematem konkretnego modelu.
Czy można sprawdzić przycisk multimetrem bez demontażu panelu?
Można wykonać wstępny pomiar po odłączeniu pralki od zasilania, ale wynik może być zakłócony przez elementy płytki. Najpewniejszy jest pomiar odłączonego przełącznika lub porównanie z identycznym elementem.
Pralka świeci, ale nie reaguje na Start. Czy potrzebny jest przycisk?
To możliwe, jeśli inne funkcje działają, a tylko Start nie rejestruje naciśnięcia. Sprawdź jednak również blokadę drzwi, warunki startu programu, taśmę panelu i moduł sterujący.
Czy można zastąpić przycisk innym o takiej samej liczbie styków?
Nie zawsze. Trzeba porównać sposób pracy styków, wymiary, wysokość trzpienia, siłę nacisku, mocowanie i parametry elektryczne. Sama liczba wyprowadzeń nie potwierdza zgodności.
Czy wymiana przycisku lutowanego wymaga wymiany całego modułu?
Nie w każdym modelu. Przy sprawnej płytce można wymienić sam przycisk, ale wymaga to odpowiedniego sprzętu i doświadczenia w lutowaniu. Jeśli uszkodzone są ścieżki, taśma lub elektronika sterująca, potrzebna może być naprawa płytki albo kompletny zespół.
Jakie dane wysłać przy doborze części?
Przygotuj zdjęcie tabliczki znamionowej z pełnym oznaczeniem producenta, zdjęcie panelu oraz oznaczenie starego wyłącznika lub przycisku. Nie opieraj zamówienia wyłącznie na skróconym modelu albo podobieństwie zdjęcia.
