Krzyżaki
Krzyżaki, piasty i osie podpierają bęben pralki i utrzymują go we właściwym położeniu podczas wirowania. Ich uszkodzenie może powodować bicie bębna, stukanie, ocieranie o fartuch lub spadanie paska, ale podobne objawy dają również zużyte łożyska i zawieszenie zbiornika. Część dobieraj według numeru serwisowego urządzenia, konstrukcji zespołu piorącego oraz wymiarów osi i mocowań.
Krzyżak, piasta i oś bębna — czym różnią się te części?

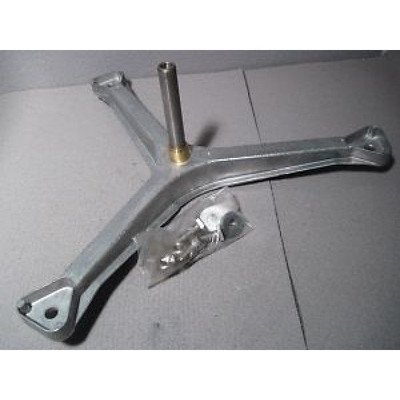

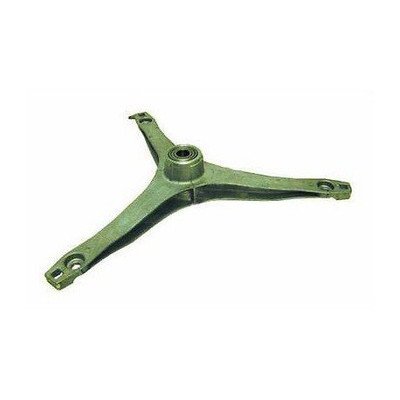

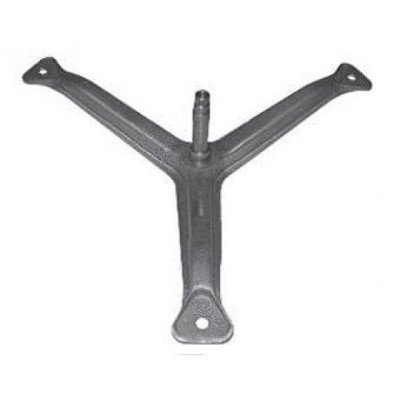

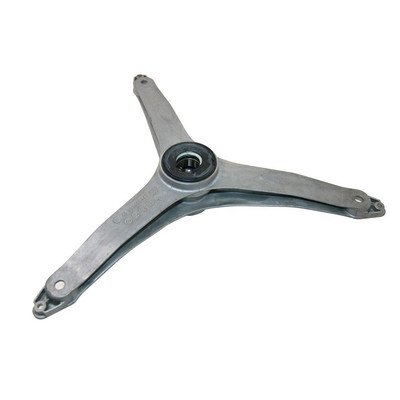

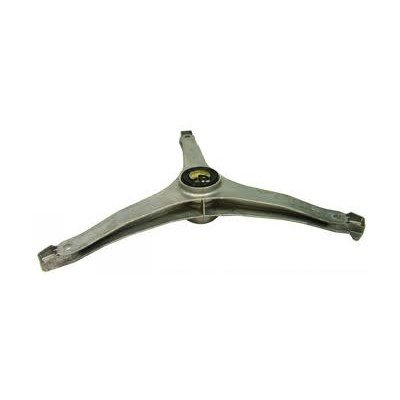

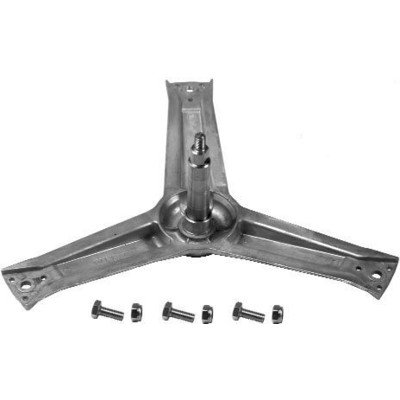

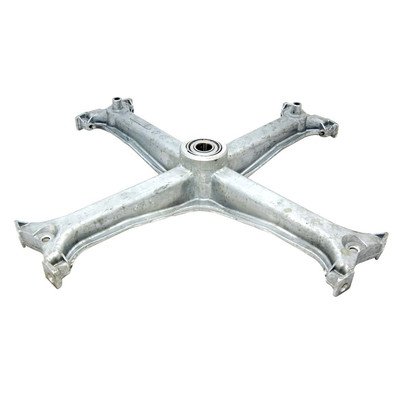

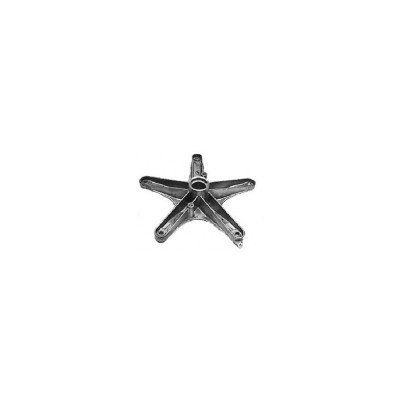

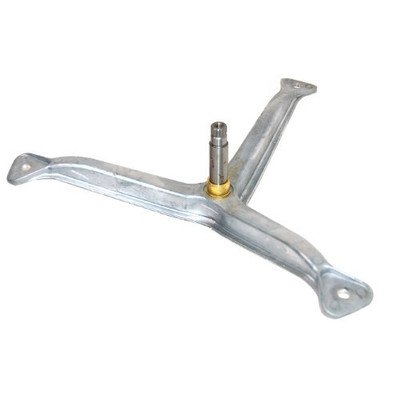

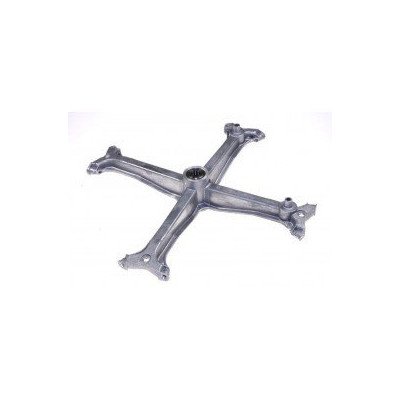

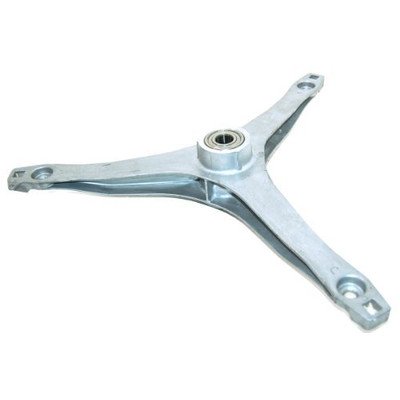

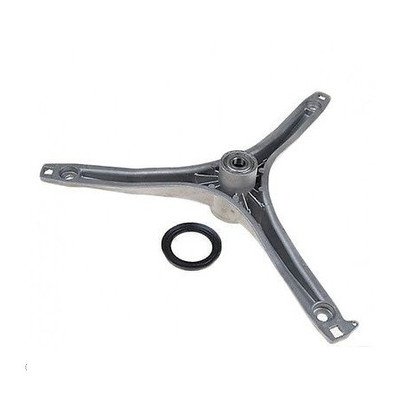

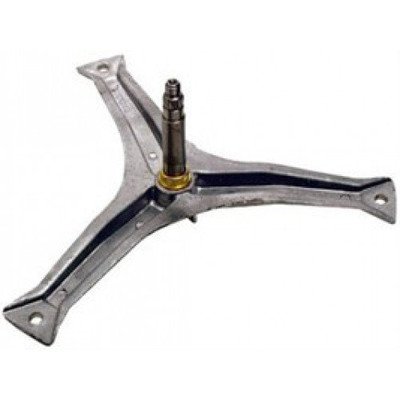

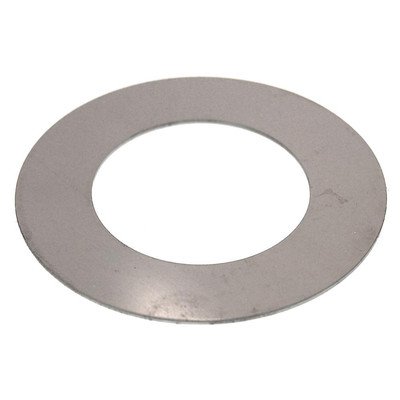

W pralce ładowanej od przodu bęben ze stali nierdzewnej jest zwykle połączony z wieloramiennym krzyżakiem. Jego centralna oś przechodzi przez uszczelniacz i łożyska, a na jej końcu znajduje się mocowanie koła pasowego. Krzyżak utrzymuje bęben w osi zbiornika i przenosi moment obrotowy z napędu.

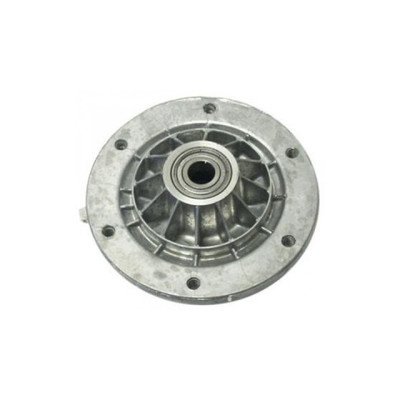

W pralkach ładowanych od góry bęben jest podparty z dwóch boków. W zależności od konstrukcji części zamienne mogą występować jako piasty, wałki lub osie bębna, kompletne wsporniki albo zespoły z łożyskiem i uszczelnieniem. Strona z kołem pasowym jest stroną napędową, a przeciwległa — bierną. Części obu stron nie muszą być takie same.
Nie należy mylić krzyżaka lub osi bębna z:
- ułożyskowaniem, czyli oprawą zawierającą łożysko i niekiedy uszczelnienie,
- kołem pasowym, które przekazuje napęd z paska na oś,
- amortyzatorami i sprężynami podtrzymującymi cały zbiornik,
- zabierakami znajdującymi się wewnątrz bębna.
Jakie objawy może powodować uszkodzony krzyżak lub oś?
Pęknięcie ramienia krzyżaka, poluzowanie jego mocowania albo zużycie powierzchni osi zmienia położenie bębna względem zbiornika. Charakter objawów zależy od tego, czy uszkodzenie dotyczy jednego ramienia, całej osi, piasty, łożysk lub kilku współpracujących elementów.
| Objaw | Co może być przyczyną | Co warto sprawdzić |
| Bęben jest niżej po jednej stronie i ociera o fartuch | Pęknięte ramię krzyżaka, uszkodzona piasta lub skrajnie zużyte łożyska | Położenie bębna w otworze drzwiowym, jego luz względem zbiornika i ruch koła pasowego |
| Metaliczne stukanie powtarzające się przy każdym obrocie | Pęknięty krzyżak, luźne mocowanie, odkształcony bęben albo obcy przedmiot | Powolny obrót ręką, miejsce występowania dźwięku i stan bębna po rozebraniu zbiornika |
| Narastający szum lub odgłos przypominający toczenie | Zużyte lub skorodowane łożyska | Obrót bębna po zdjęciu paska oraz kontrola luzu i śladów wycieku przy osi |
| Pasek schodzi z koła pasowego | Luz łożysk, skrzywiona oś, luźne lub uszkodzone koło, nieosiowo zamontowany silnik | Bicie koła pasowego, dokręcenie jego śruby i ustawienie kół w jednej płaszczyźnie |
| Pralka silnie drga, lecz bęben nie ma luzu względem zbiornika | Niewyważony wsad, niewypoziomowanie, amortyzatory, sprężyny lub przeciwwagi | Czy porusza się cały zbiornik, czy sam metalowy bęben wewnątrz zbiornika |
| Gumowy pył, zapach tarcia albo uszkodzony fartuch | Opadnięty bęben, błędnie założony fartuch lub ciało obce | Szczelinę wokół bębna i miejsca kontaktu gumy z jego krawędzią |
Po zauważeniu wyraźnego bicia lub tarcia nie należy uruchamiać kolejnego wirowania. Obracający się poza osią bęben może przeciąć fartuch, przetrzeć zbiornik, zrzucić pasek albo powiększyć uszkodzenia łożysk i wału.
Jak odróżnić pęknięty krzyżak od zużytych łożysk?
Kontrola luzu bębna
Przy wyłączonej pralce otwórz drzwi, chwyć metalowy bęben przy górnej krawędzi i ostrożnie unieś go względem plastikowego zbiornika. Nie oceniaj ruchu całego zespołu piorącego na sprężynach — interesuje Cię przemieszczenie bębna wewnątrz zbiornika.
W pralce ładowanej od przodu można jednocześnie obserwować koło pasowe po zdjęciu tylnej osłony:
- jeżeli bęben i oś z kołem pasowym przemieszczają się razem, podejrzenie pada przede wszystkim na łożyska, ich gniazdo lub zużytą oś,
- jeżeli krawędź bębna zmienia położenie, a oś i koło pasowe pozostają względnie stabilne, możliwe jest pęknięcie jednego z ramion krzyżaka albo rozłączenie krzyżaka z bębnem,
- brak wyczuwalnego luzu nie wyklucza początkowego pęknięcia, korozji osi ani odkształcenia widocznego dopiero po rozebraniu zespołu.
Jest to test wstępny, a nie pełne potwierdzenie diagnozy. Pewną ocenę ramion krzyżaka zwykle umożliwiają dopiero oględziny bębna wyjętego ze zbiornika.
Obrót bębna bez paska
Zdjęcie paska napędowego pozwala oddzielić opory bębna i łożysk od oporów silnika. Obracaj bęben powoli i zwróć uwagę na:
- równomierny, chropowaty szum — typowy dla zużytych łożysk,
- punktowe skrobanie w tym samym położeniu — możliwy obcy przedmiot, odkształcenie bębna lub miejscowe ocieranie,
- zmianę szczeliny między bębnem a fartuchem — możliwe bicie osi, deformację bębna albo pęknięcie krzyżaka,
- wyraźny opór połączony z przekoszeniem bębna — poważne uszkodzenie mechaniczne wymagające rozebrania zespołu.
Oględziny osi i uszczelnienia
Po zdjęciu koła pasowego warto sprawdzić, czy w rejonie osi nie ma rdzawych zacieków, osadu z wody, pyłu metalowego lub śladów pracy koła pod kątem. Po rozebraniu zespołu należy skontrolować powierzchnię, po której pracuje warga uszczelniacza. Głęboki rowek, ubytek lub korozja mogą szybko zniszczyć nowy simmering nawet po zamontowaniu nowych łożysk.
Nie wygładzaj powierzchni uszczelniającej grubym papierem ściernym. Zarysowania tworzą drogę dla wody. Jeżeli powierzchnia osi jest głęboko wytarta albo skorodowana, wymiana samego uszczelniacza nie usuwa przyczyny przecieku.
Co jeszcze może powodować bicie i hałas bębna?
Przed zakupem krzyżaka wyklucz prostsze usterki:
- Luźne koło pasowe. Sprawdź jego śrubę, pęknięcia ramion i osadzenie na osi. Koło może bić mimo sprawnego krzyżaka.
- Zużyte łożyska. Szum, chropowaty obrót, luz całej osi oraz ślady wody przy tylnym łożysku przemawiają za usterką ułożyskowania.
- Obcy przedmiot między bębnem a zbiornikiem. Fiszbina, moneta lub śruba może powodować regularne skrobanie, lecz zwykle nie powoduje konstrukcyjnego luzu bębna.
- Amortyzatory, sprężyny i przeciwwagi. Ich usterka powoduje nadmierny ruch całego zbiornika względem obudowy. Sam bęben może nadal pozostawać sztywno osadzony w zbiorniku.
- Nieprawidłowe ustawienie urządzenia lub wsad skupiony po jednej stronie. Jeżeli pusta pralka obraca się równo, problem występuje tylko z określonym ładunkiem, a bęben nie ma luzu, diagnostykę należy zacząć od warunków użytkowania.
- Uszkodzony fartuch. Zawinięta lub źle osadzona uszczelka może ocierać o prawidłowo ustawiony bęben.
Powiązane części można porównać w kategoriach łożyskowań i zestawów naprawczych, simeringów i uszczelniaczy oraz kół pasowych. Nie oznacza to, że wszystkie te elementy należy wymieniać bez sprawdzenia.
Jak uzyskać dostęp do krzyżaka lub piasty?
Pralki ładowane od przodu
Krzyżak znajduje się za wewnętrznym bębnem, wewnątrz zbiornika. Zdjęcie samej tylnej osłony pozwala zobaczyć pasek, koło pasowe i koniec osi, ale nie ramiona krzyżaka. Typowa naprawa wymaga:
- odłączenia zasilania, zamknięcia dopływu wody i opróżnienia urządzenia,
- zdjęcia odpowiednich paneli obudowy, paska i koła pasowego,
- oznaczenia przewodów, węży i mocowań przed ich odłączeniem,
- odłączenia elementów połączonych ze zbiornikiem, takich jak grzałka, silnik, przewody, węże, amortyzatory i przeciwwagi — zakres zależy od modelu,
- wyjęcia zespołu piorącego z obudowy,
- rozdzielenia połówek zbiornika, jeżeli konstrukcja przewiduje połączenie skręcane,
- wyjęcia bębna i kontroli krzyżaka, osi, łożysk, uszczelniacza oraz zbiornika.
W części pralek Hotpoint, Ariston i Indesit zbiornik jest fabrycznie zgrzewany. W takim wykonaniu producent może przewidywać wymianę kompletnego zespołu piorącego zamiast osobnego krzyżaka. Przed rozpoczęciem demontażu sprawdź katalog części dla pełnego numeru serwisowego. Jeżeli właściwym podzespołem jest kompletny bęben lub zbiornik, znajdziesz go w kategorii zespołów piorących, zbiorników i bębnów.
Rozcinanie i ponowne łączenie zgrzewanego zbiornika nie jest standardową wymianą części. Wymaga zachowania osiowości, trwałości mechanicznej i szczelności połączenia. Nieprawidłowo wykonana naprawa może skończyć się wyciekiem lub kontaktem bębna ze zbiornikiem.
Pralki ładowane od góry
Dostęp do bocznych piast i ułożyskowań uzyskuje się zwykle po zdjęciu odpowiednich ścian bocznych. Po stronie napędowej trzeba dodatkowo zdjąć pasek i koło pasowe. Konstrukcja mocowania piasty, osi i ułożyskowania różni się między seriami, dlatego przed wykręcaniem elementu należy ustalić kierunek gwintu i kolejność podkładek oraz uszczelnień dla konkretnego modelu.
Jeżeli naprawa dotyczy jednej strony, skontroluj również drugą. W wielu górnowsadach oba ułożyskowania pracują w tych samych warunkach, ale strona czynna i bierna mogą mieć inne numery katalogowe. Nie zamieniaj ich miejscami wyłącznie na podstawie podobnego wyglądu.
Na czym polega prawidłowa wymiana?
Po wyjęciu bębna oceń nie tylko widoczne pęknięcie. Sprawdź:
- wszystkie ramiona i miejsca ich przykręcenia lub nitowania,
- prostoliniowość osi oraz stan gwintu i mocowania koła pasowego,
- czopy współpracujące z łożyskami,
- powierzchnię uszczelniającą osi,
- otwory i blachę bębna wokół mocowań,
- gniazda łożysk w zbiorniku,
- ślady tarcia na fartuchu i wewnętrznej powierzchni zbiornika.
Zapieczone śruby krzyżaka mogą urwać się podczas odkręcania. Nie montuj części na przypadkowych śrubach o niewłaściwej klasie, długości lub kształcie łba. Wystające zakończenie może ocierać o zbiornik, a zbyt słabe połączenie poluzować się podczas wirowania. Zastosuj elementy montażowe przewidziane dla danego kompletu i procedurę zabezpieczenia gwintu wskazaną przez producenta części.
Nie uderzaj bezpośrednio stalowym młotkiem w gwint osi. Do wyciskania osi i osadzania łożysk używa się podparcia oraz narzędzi, które nie przenoszą siły przez kulki łożyska. Po złożeniu bęben powinien obracać się bez miejscowego oporu, zachowywać równą szczelinę względem zbiornika i nie wykazywać wyczuwalnego luzu.
Przy śladach przedostawania się wody do łożysk trzeba usunąć cały łańcuch przyczyn: zużyty uszczelniacz, skorodowaną powierzchnię osi oraz uszkodzone łożyska. Założenie nowego krzyżaka na zatarte łożyska albo nowego simmeringu na wyżłobioną oś zwykle prowadzi do ponownej awarii.
Opisane czynności wymagają doświadczenia w demontażu zespołów piorących, odpowiednich narzędzi i bezpiecznego podparcia ciężkiego zbiornika. Nie są przeznaczone do wykonywania na urządzeniu podłączonym do zasilania ani podczas pracy mechanizmu.
Jak dobrać krzyżak, piastę lub oś do pralki Indesit, Hotpoint albo Ariston?
Podobny kształt i ta sama liczba ramion nie potwierdzają zgodności. Różnice mogą dotyczyć:
- długości i średnic poszczególnych stopni osi,
- położenia czopów łożyskowych i powierzchni uszczelniacza,
- długości, profilu i kąta ramion,
- rozstawu oraz rodzaju otworów montażowych,
- mocowania koła pasowego,
- średnicy i pojemności bębna,
- strony montażu w pralce ładowanej od góry,
- sposobu sprzedaży części — osobno, z łożyskami, z bębnem albo jako kompletny zespół piorący.
Dla pralek Whirlpool, Bauknecht, Indesit i Hotpoint podstawą identyfikacji jest pełny numer serwisowy z tabliczki znamionowej, często 12-cyfrowy i rozpoczynający się od 85. Starsze urządzenia Indesit i Ariston mogą mieć inne formaty kodów, dlatego najlepiej przekazać wyraźne zdjęcie całej tabliczki, bez przepisywania tylko modelu.
Przed zamówieniem porównaj numer katalogowy części oraz potwierdź, czy dotyczy ona dokładnego wariantu pralki. Jeżeli katalog dopuszcza dobór wymiarowy, zmierz zdemontowany element w punktach wskazanych w opisie produktu. Same średnice łożysk nie wystarczą — dwie osie mogą współpracować z tym samym łożyskiem, lecz różnić się długością, położeniem uszczelniacza lub mocowaniem bębna.
FAQ — krzyżaki, piasty i osie bębna
Czy duży luz bębna oznacza pęknięty krzyżak?
Nie. Luz może wynikać również ze zużycia łożysk, uszkodzenia ich gniazda lub powierzchni osi. Obserwacja ruchu koła pasowego pomaga zawęzić przyczynę, ale pełne potwierdzenie pęknięcia zwykle wymaga wyjęcia bębna.
Czy można jeździć pralką z pękniętym krzyżakiem?
Nie należy kontynuować prania ani wirowania. Bęben pracujący poza osią może uszkodzić fartuch, grzałkę, zbiornik, pasek i łożyska, a wyciek może dotrzeć do elementów elektrycznych.
Czy wraz z krzyżakiem trzeba wymienić łożyska i simmering?
Nie należy wymieniać ich bez oceny, ale po rozebraniu zespołu trzeba dokładnie sprawdzić oba łożyska, uszczelniacz i powierzchnię osi. Jeżeli występuje hałas, luz, korozja lub ślady przecieku, pozostawienie zużytych elementów grozi ponownym demontażem. Dobór kompletu zależy od konstrukcji konkretnej pralki.
Czy pęknięty krzyżak można pospawać?
Naprawa spawanego lub odlewanego elementu pracującego przy dużej prędkości wiąże się z ryzykiem utraty geometrii, wyważenia i wytrzymałości. Bez technologii właściwej dla stopu oraz kontroli osiowości bezpieczniejszym rozwiązaniem jest część zamienna lub kompletny bęben przewidziany katalogowo.
Dlaczego nowy uszczelniacz nadal może przepuszczać wodę?
Przyczyną może być rowek albo korozja na osi, błędny wymiar simmeringu, uszkodzenie wargi podczas montażu lub niewłaściwe osadzenie łożysk. Nowy uszczelniacz nie naprawia zużytej powierzchni, po której pracuje.
Gdzie znaleźć numer potrzebny do doboru części?
Tabliczka znamionowa pralki znajduje się zwykle przy otworze drzwiowym, z tyłu obudowy albo pod pokrywą w modelach ładowanych od góry. Do doboru prześlij zdjęcie całej etykiety z modelem, kodem produktu, numerem serwisowym i numerem seryjnym.
