Szatkownica do maszynki typu 86 - części
Części do szatkownicy Zelmer typ 86 obejmują między innymi tarki bębnowe, komorę, zatrzask, miskę i popychacz. Gdy bęben nie obraca się, tnie nierówno albo przystawka pracuje z oporem, najpierw sprawdź montaż, drożność i stan mocowań. Właściwą część dobieraj po oznaczeniu szatkownicy, numerze katalogowym oraz modelu współpracującej maszynki.
Jak działa szatkownica Zelmer typ 86

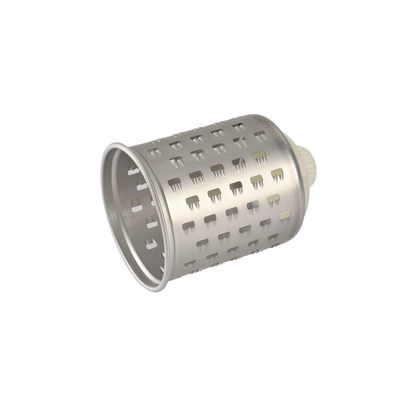

Szatkownica typ 86 jest mechaniczną przystawką montowaną do napędu maszynki do mielenia mięsa. W zależności od wersji wykorzystuje wymienne bębny do:
- drobnych wiórków,
- grubych wiórków,
- krojenia w plastry,
- przecierania warzyw i owoców.
Podczas pracy produkt trafia do komory, a popychacz przesuwa go w kierunku obracającego się bębna. Napęd jest przekazywany z maszynki przez element współpracujący z przystawką. Z tego powodu problem z szatkownicą nie musi oznaczać uszkodzenia samego bębna. Przyczyną może być również nieprawidłowe osadzenie komory, zużyte mocowanie, pęknięty zatrzask albo przeciążenie napędu.
Objaw, przyczyna i następny krok
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Bęben nie obraca się | Komora nie została zablokowana w napędzie, bęben jest źle osadzony, uszkodzone jest sprzęgło lub element napędowy | Odłącz urządzenie, zdejmij przystawkę i sprawdź, czy bęben został włożony właściwą stroną oraz czy korpus zatrzaskuje się w napędzie | Jeżeli po prawidłowym montażu napęd maszynki działa, a przystawka nadal nie przekazuje obrotów, trzeba sprawdzić elementy napędowe i mocowanie. Sam brak obrotu nie potwierdza uszkodzenia tarki |
| Bęben obraca się, ale produkt nie jest prawidłowo cięty | Niewłaściwy rodzaj tarki, stępione lub odkształcone krawędzie, zbyt duże kawałki produktu, dociskanie bez użycia popychacza | Porównaj rezultat z przeznaczeniem bębna, obejrzyj krawędzie tnące i sprawdź, czy produkt został wstępnie podzielony na mniejsze kawałki | Jeśli napęd obraca bęben bez wyraźnych oporów, a cięcie pozostaje nierówne, bardziej prawdopodobne jest zużycie lub deformacja bębna niż usterka maszynki |
| Szatkownica pracuje z oporem albo zatrzymuje się | Zablokowanie resztkami produktu, zbyt twardy lub zbyt duży kawałek, skrzywiony bęben, uszkodzona komora albo przeciążenie napędu | Natychmiast wyłącz urządzenie, odłącz wtyczkę, rozbierz przystawkę i usuń pozostałości drewnianą łyżką lub odpowiednim narzędziem | Jeżeli opór pojawia się także po opróżnieniu komory, nie kontynuuj pracy. Sprawdź współosiowość bębna, stan komory i elementu napędowego |
| Bęben ociera o komorę | Bęben jest odkształcony, nie został wsunięty do końca albo komora ma pęknięte prowadzenie | Obróć bęben ręcznie po odłączeniu urządzenia i sprawdź, czy obraca się swobodnie bez kontaktu z obudową | Tarcie tylko po jednej stronie wskazuje na problem z osadzeniem lub geometrią elementu. Nie używaj zdeformowanego bębna, ponieważ może uszkodzić komorę |
| Komora wysuwa się lub chwieje | Pęknięty zatrzask, zużyte gniazdo mocujące albo niepełne zablokowanie w napędzie | Obejrzyj zatrzask i punkty prowadzące, a następnie sprawdź montaż bez podłączania zasilania | Luźnego mocowania nie należy kompensować dociskaniem ani prowizorycznym klejeniem w miejscu przenoszącym obciążenie. Wymień właściwy element mocujący |
| Popychacz nie prowadzi produktu | Pęknięcie, odkształcenie, niewłaściwa długość albo popychacz od innej wersji przystawki | Porównaj jego długość, średnicę i prowadzenie z komorą szatkownicy | Popychacz musi prowadzić produkt bez klinowania. Nie zastępuj go dłonią ani przypadkowym przedmiotem |
Jak sprawdzić bęben i komorę
Przed oględzinami odłącz maszynkę od zasilania i wyjmij przystawkę z napędu. Nie wykonuj testu przy obracającym się bębnie i nie wkładaj palców do komory.
- Wyjmij popychacz i usuń resztki produktu.
- Zdemontuj komorę zgodnie z kierunkiem odblokowania właściwym dla danego wykonania.
- Wyjmij bęben i umyj go ręcznie, aby resztki żywności nie zasłaniały pęknięć ani odkształceń.
- Sprawdź, czy metalowy bęben nie jest skrzywiony, skorodowany lub rozwarstwiony przy krawędziach tnących.
- Obejrzyj plastikową komorę, prowadnice, gniazdo bębna i zatrzask.
- Po wysuszeniu włóż bęben bez produktu i sprawdź ręcznie, czy obraca się bez zacięć i wyczuwalnego bicia.
Ręczny obrót pozwala wykryć zablokowanie, ocieranie i wyraźne odkształcenie, ale nie potwierdza prawidłowej pracy pod obciążeniem. Jeżeli bęben obraca się swobodnie bez żywności, a podczas pracy silnik zwalnia, trzeba dodatkowo wykluczyć zbyt duże kawałki produktu, przeciążenie napędu oraz problem z elementem przekazującym napęd.
W tej kategorii nie ma uniwersalnego pomiaru rezystancji, który potwierdzałby sprawność tarki. Jest to element mechaniczny. Pomiar elektryczny napędu maszynki dotyczy osobnej usterki i wymaga dokumentacji konkretnego urządzenia.
Montaż i wymiana części
Wymiana pojedynczego bębna jest zwykle prostsza niż wymiana całej szatkownicy. Prawidłowa kolejność wygląda następująco:
- Wyłącz maszynkę i wyjmij wtyczkę z gniazdka.
- Naciśnij element blokady i odłącz korpus szatkownicy od napędu.
- Zdejmij popychacz oraz wyjmij zużyty bęben.
- Włóż nowy bęben do komory zgodnie z konstrukcją przystawki. W wielu wykonaniach element napędowy bębna powinien być skierowany do środka komory.
- Sprawdź, czy spód bębna przylega do końcówki napędowej i czy nie wystaje poza prowadzenie.
- Zamontuj komorę w napędzie i obróć ją do pozycji zablokowania.
- Przed włączeniem obróć bęben ręcznie, sprawdzając, czy nie ociera o obudowę.
- Wykonaj krótką próbę z niewielką ilością odpowiednio przygotowanego produktu.
Konstrukcja mocowania może różnić się między starszymi i nowszymi wykonaniami Zelmer oraz Bosch. Nie należy przenosić kolejności lub kształtu zatrzasku z innej wersji tylko dlatego, że część wygląda podobnie. Jeśli komora nie zatrzaskuje się bez użycia nadmiernej siły, przerwij montaż i sprawdź zgodność wariantu.
Konserwacja i błędy użytkowania
Metalowe bębny należy po użyciu umyć ręcznie, dokładnie wypłukać i od razu osuszyć. Mycie metalowych elementów w zmywarce może przyspieszać ciemnienie, korozję i uszkodzenie powierzchni. Tworzywowe części można myć w zmywarce tylko wtedy, gdy dopuszcza to instrukcja właściwego modelu.
Nie używaj szatkownicy do kości, bardzo twardych włókien ani produktów, których urządzenie nie jest przeznaczone rozdrabniać. Duże kawałki pokrój wcześniej tak, aby przechodziły przez komorę bez klinowania. Produkt przesuwaj wyłącznie popychaczem. Nie dociskaj go ręką i nie próbuj zwiększać wydajności przez silne wciskanie.
Ostrzy bębnów nie należy samodzielnie prostować ani ostrzyć bez odpowiedniej oceny. Zmiana geometrii bębna może pogorszyć cięcie i spowodować ocieranie o komorę. Przy wyraźnym stępieniu, deformacji, pęknięciu lub korozji bezpieczniejsza jest wymiana elementu.
Jak dobrać część do szatkownicy typ 86
Nie wybieraj części wyłącznie na podstawie zdjęcia. W obrębie szatkownic Zelmer występują bębny o różnym przeznaczeniu oraz elementy opisane numerami katalogowymi, między innymi z grupy 864030, 864040, 864050 i 864060. Oznaczenie typu cięcia jest równie ważne jak wygląd części.
Przed zakupem porównaj:
- pełny model maszynki współpracującej z przystawką,
- numer typu lub oznaczenie z tabliczki znamionowej,
- numer katalogowy starej części, jeśli jest czytelny,
- rodzaj bębna: drobne wiórki, grube wiórki, plastry albo przecieranie,
- sposób mocowania i kształt elementu napędowego,
- wymiary oraz wysokość bębna, jeżeli podano je dla konkretnego wariantu,
- stan komory, zatrzasku i popychacza, gdy problem dotyczy całej przystawki.
Przykładowo bęben oznaczony 00798160 jest opisywany jako element do określonego rodzaju wiórków, a jego wymiary nie powinny być automatycznie przypisywane wszystkim bębnom typu 86. Parametry takie jak średnica wewnętrzna, średnica zewnętrzna i wysokość traktuj jako dane konkretnego wariantu, nie jako uniwersalny standard całej kategorii.
W przypadku starszej maszynki odczytaj oznaczenie typu z tabliczki lub obudowy. Przy urządzeniach z późniejszego okresu sprawdź pełne oznaczenie modelu oraz numer katalogowy części. Jeśli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki znamionowej i zdjęcie elementu z kilku stron. Pozwoli to porównać nie tylko kształt, ale także mocowanie i wariant wykonania.
Części do samej maszynki znajdziesz w kategorii części zamienne do maszynek do mielenia Zelmer, a dodatkowe akcesoria są zebrane w kategorii dodatkowy osprzęt maszynek Zelmer.
Bezpieczeństwo
Przed demontażem, czyszczeniem i wymianą części zawsze odłącz urządzenie od zasilania. Zachowaj ostrożność przy krawędziach bębnów, nawet gdy nie są ostre jak nóż maszynki. Nie uruchamiaj przystawki z wyjętą lub luźno zamocowaną komorą i nie obchodź żadnych blokad.
Opisane czynności dotyczą elementów mechanicznych szatkownicy. Rozbieranie napędu, ingerencja w przewody lub diagnostyka elektryczna maszynki wymagają odpowiednich kwalifikacji, doświadczenia i narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
FAQ
Czy każda tarka Zelmer pasuje do szatkownicy typ 86?
Nie. Bębny mogą różnić się rodzajem cięcia, mocowaniem, wymiarami i oznaczeniem katalogowym. Przed zakupem porównaj numer części oraz pełne oznaczenie maszynki współpracującej z przystawką.
Co zrobić, gdy tarka obraca się, ale nie tnie?
Najpierw sprawdź, czy wybrano właściwy bęben do oczekiwanego rezultatu i czy produkt nie jest zbyt duży. Następnie obejrzyj krawędzie bębna. Stępienie, deformacja lub korozja przemawiają za wymianą tarki, ale nierówne cięcie może również wynikać z nieprawidłowego osadzenia bębna.
Dlaczego szatkownica zatrzymuje się podczas pracy?
Możliwe przyczyny to zaklinowanie produktu, zbyt duże kawałki, przeciążenie napędu, ocieranie zdeformowanego bębna albo uszkodzenie elementu napędowego. Odłącz urządzenie, opróżnij komorę i sprawdź ręczny obrót bębna przed ponowną próbą.
Czy metalowe bębny można myć w zmywarce?
Nie należy zakładać, że można. Agresywne detergenty i wysoka temperatura mogą powodować ciemnienie oraz korozję metalu. Metalowy bęben umyj ręcznie i dokładnie osusz; zasady dla części z tworzywa sprawdź w instrukcji konkretnego modelu.
Czy do wymiany bębna potrzebne są specjalne narzędzia?
Przy wymianie samego bębna zwykle wystarcza odłączenie przystawki, wyjęcie starego elementu i prawidłowe osadzenie nowego. Narzędzia mogą być potrzebne przy wymianie zatrzasku, komory lub elementu napędowego. Nie rozbieraj napędu maszynki bez odpowiedniego przygotowania.
Jakie dane przygotować do doboru części?
Podaj pełne oznaczenie maszynki z tabliczki znamionowej, numer typu lub model, numer katalogowy starej części oraz rodzaj potrzebnej tarki. Przy niepewności dołącz zdjęcie tabliczki, komory, mocowania i zużytego bębna.
