Elektronika
Elektronika do kuchenek mikrofalowych Electrolux obejmuje m.in. moduły sterujące, programatory, panele, wyświetlacze, przekaźniki, bezpieczniki i elementy obwodu wysokiego napięcia. Jeśli mikrofalówka nie reaguje, wyłącza się, działa bez grzania lub pokazuje nietypowe objawy, najpierw rozdziel usterkę sterowania od problemu z blokadą drzwi albo układem grzania. Część dobieraj po pełnym PNC i oznaczeniu podzespołu.
Jak rozpoznać usterkę elektroniki w mikrofalówce Electrolux
Elektronika mikrofalówki nie jest jednym uniwersalnym elementem. W zależności od konstrukcji urządzenia może obejmować płytę sterującą, programator, panel przycisków lub dotykowy, wyświetlacz, przekaźniki, czujniki, bezpieczniki oraz elementy sterujące obwodem wysokiego napięcia. Ten sam objaw może wynikać z kilku różnych przyczyn, dlatego przed zakupem modułu trzeba ustalić, czy urządzenie nie przyjmuje poleceń, czy przyjmuje je, ale nie uruchamia konkretnej funkcji.
Mikrofalówka jest całkowicie martwa
Jeśli nie świeci wyświetlacz, nie reagują przyciski i nie działa oświetlenie, możliwe są m.in.:
- brak zasilania w gnieździe lub zadziałanie zabezpieczenia instalacji;

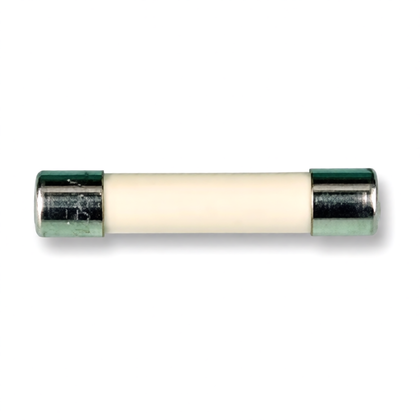

- przepalony bezpiecznik wejściowy albo termik;
- przerwa w przewodzie, filtrze przeciwzakłóceniowym lub złączu;
- uszkodzenie zasilacza niskonapięciowego na module;
- awaria samego modułu sterującego.
Zacznij od sprawdzenia gniazda i zabezpieczenia obwodu. Jeżeli urządzenie jest podłączone do osobnego obwodu z wyłącznikiem różnicowoprądowym, jego zadziałanie może wskazywać na upływność lub zwarcie, a nie na zwykły problem z programatorem. Po odłączeniu wtyczki można sprawdzić ciągłość bezpiecznika i przewodów, ale brak ciągłości bezpiecznika nie oznacza, że wystarczy wstawić nowy. Trzeba znaleźć przyczynę jego przepalenia i zastosować dokładnie taki sam typ oraz wartość.
Jeśli bezpiecznik ponownie się przepala, nie mostkuj go i nie zwiększaj jego wartości. Powtarzające się uszkodzenie może być skutkiem zwarcia w zasilaczu, filtrze, obwodzie blokady drzwi lub układzie wysokiego napięcia.
Wyświetlacz działa, ale kuchenka nie rozpoczyna pracy
Gdy panel świeci, lecz po naciśnięciu START urządzenie nie uruchamia programu, sprawdź najpierw warunki rozpoczęcia cyklu:
- Czy drzwi są prawidłowo domknięte i czy mechanizm zamka nie ma luzu?
- Czy przyciski lub panel dotykowy reagują na inne funkcje?
- Czy nie jest włączona blokada rodzicielska albo tryb demonstracyjny?
- Czy słychać pracę przekaźnika, wentylatora lub silnika talerza?
W mikrofalówkach stosuje się jeden lub kilka mikroprzełączników blokady drzwi. Ich styki mogą sterować różnymi obwodami, dlatego sam wygląd przełącznika nie wystarcza do oceny. Przy odłączonym zasilaniu można sprawdzić zmianę ciągłości między właściwymi zaciskami podczas ręcznego naciskania dźwigni. Punkty pomiarowe i stan styków trzeba porównać ze schematem konkretnego modelu. Prawidłowy pomiar jednego styku nie potwierdza sprawności całego układu blokady ani mechanicznego ustawienia przełączników.
Jeżeli tylko część przycisków nie działa, bardziej podejrzany jest panel, taśma lub lokalne połączenie. Jeżeli panel reaguje, ale program nie startuje mimo prawidłowego zamknięcia drzwi, przyczyną może być blokada, jej wiązka, przekaźnik albo moduł główny.
Kuchenka działa, lecz nie podgrzewa
To jeden z objawów najczęściej błędnie przypisywanych elektronice. Jeżeli działa wyświetlacz, odliczanie czasu, oświetlenie, wentylator i obracanie talerza, sterowanie podstawowymi funkcjami prawdopodobnie działa. Nadal jednak trzeba sprawdzić, czy moduł podaje sygnał do obwodu grzania oraz czy nie zadziałało zabezpieczenie drzwi.
Możliwe przyczyny obejmują:
- uszkodzony przekaźnik lub element sterujący na module;
- niesprawny mikroprzełącznik blokady drzwi;

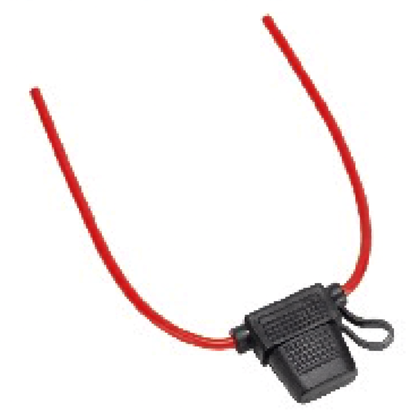

- przepalony bezpiecznik wysokiego napięcia;

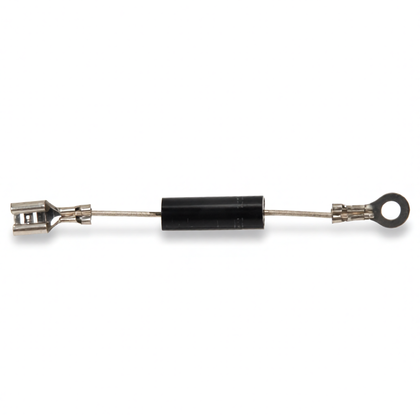

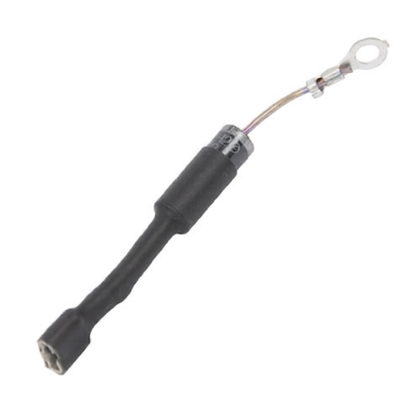

- uszkodzoną diodę wysokiego napięcia albo kondensator;
- magnetron z uszkodzoną anteną, katodą lub połączeniem;
- przerwę albo nadpalone konektory przy magnetronie;
- transformator wysokiego napięcia lub jego uzwojenia.
Najpierw ogląda się przewody, konektory, bezpieczniki i okolice magnetronu. Nadpalony konektor, luźna wsuwka, ślady łuku elektrycznego lub zapach spalenizny mogą wskazywać na problem z połączeniem, ale nie wykluczają uszkodzenia elementu, który doprowadził do przeciążenia.
Podstawowy pomiar rezystancji magnetronu może wykazać zwarcie zacisku do obudowy albo przerwę między zaciskami. Nie potwierdza jednak zdolności magnetronu do emisji mikrofal. W praktyce element może mieć podobną rezystancję żarzenia jak sprawny, a mimo to nie grzać. Także pomiar ciągłości transformatora lub pojemności kondensatora nie jest pełnym testem pracy układu pod obciążeniem.
Nie mierz napięcia wysokiego napięcia zwykłym multimetrem i nie uruchamiaj układu z odłączonym magnetronem. Diagnostyka obwodu wysokiego napięcia, rozładowanie kondensatora, pomiary pod napięciem i próby pracy po zdjęciu obudowy są przeznaczone dla wykwalifikowanego serwisanta dysponującego odpowiednimi przyrządami i procedurą dla danego modelu.
Mikrofalówka wyłącza się po kilku sekundach
Samoistne wyłączenie może być reakcją zabezpieczenia, skutkiem przeciążenia albo zwarcia. Znaczenie ma moment wystąpienia objawu:
- wyłączenie natychmiast po START sugeruje problem z blokadą, zasilaniem, przekaźnikiem lub zwarciem w załączanym obwodzie;
- wyłączenie po uruchomieniu grzania kieruje uwagę na obwód wysokiego napięcia, chłodzenie, termik lub przeciążenie magnetronu;
- wyłączenie dopiero po rozgrzaniu może wiązać się z zabezpieczeniem termicznym, niedrożnym przepływem powietrza albo elementem, który traci parametry po nagrzaniu.
W kuchenkach do zabudowy trzeba również rozróżnić kod błędu od oznaczenia wersji oprogramowania lub ekranu serwisowego. Nie należy kupować modułu tylko na podstawie przypadkowego numeru wyświetlanego podczas uruchamiania. Kod ma znaczenie dopiero po potwierdzeniu, że dotyczy dokładnie tej rodziny urządzeń i konkretnej funkcji.
Panel, wyświetlacz czy moduł sterujący?
| Objaw | Możliwe przyczyny | Co można sprawdzić bez pomiarów pod napięciem | Wniosek |
| Brak reakcji całego panelu, wyświetlacz działa | taśma, panel, zasilanie panelu, moduł | stan taśmy, złącza, ślady wilgoci i pęknięć | Nie kupuj modułu przed wykluczeniem panelu i połączeń |
| Nie działają pojedyncze przyciski | zużyta folia, panel dotykowy, zabrudzenie, taśma | reakcję pozostałych pól i stan powierzchni | Objaw częściej dotyczy interfejsu niż całej płyty |
| Wyświetlacz jest ciemny lub migocze | wyświetlacz, zasilanie, taśma, moduł | złącza i widoczne uszkodzenia płytki | Prawidłowe zasilanie panelu trzeba oceniać według schematu modelu |
| Wszystkie funkcje działają, ale brak grzania | blokada drzwi, bezpiecznik HV, magnetron, dioda, kondensator, transformator, przekaźnik | drzwi, konektory i elementy dostępne bez pracy urządzenia | Sam sprawny panel nie wyklucza problemu modułu załączającego, ale nie jest on pierwszym podejrzanym |
| Bezpiecznik przepala się po START | zwarcie, obwód HV, przekaźnik, blokada drzwi | typ bezpiecznika, ślady nadpaleń i stan przewodów | Wymiana bez ustalenia przyczyny może doprowadzić do kolejnego uszkodzenia |
Dostęp do elektroniki i wymiana
W mikrofalówkach wolnostojących moduł sterujący znajduje się zwykle za panelem przednim, natomiast w urządzeniach do zabudowy może być połączony z panelem użytkownika, płytą zasilającą albo programatorem umieszczonym w górnej części obudowy. Dokładna droga dostępu zależy od konstrukcji Electrolux, AEG lub Zanussi oraz od tego, czy urządzenie jest zwykłą mikrofalówką, czy piekarnikiem z funkcją mikrofal.
Przed demontażem:
- odłącz urządzenie od sieci; przy zabudowie wyłącz także właściwy obwód w rozdzielnicy;
- odczekaj, aż urządzenie ostygnie;
- wykonaj zdjęcia ułożenia wiązek i złączy;
- oznacz przewody przed odłączeniem, zwłaszcza gdy są podobne;
- nie wyciągaj złączy za przewody i nie podważaj zatrzasków płytki;
- sprawdź, czy na drodze dostępu nie znajduje się kondensator wysokiego napięcia.
Przy wymianie panelu lub wyświetlacza ważne są kształt ramki, sposób mocowania, rodzaj taśmy, liczba i układ pól sterujących oraz wersja elektroniki. Przy wymianie modułu trzeba dodatkowo sprawdzić numer płytki, oznaczenie rewizji i to, czy część jest zaprogramowana lub skonfigurowana dla konkretnego wariantu urządzenia. Nie każdy moduł wymaga programowania, ale nie można też zakładać, że każda płyta jest gotowa do montażu bez konfiguracji.
Po montażu sprawdź, czy wszystkie złącza są osadzone, przewody nie są przyciśnięte przez obudowę, a ekran i panel nie mają naprężeń. Test działania wykonuje się zgodnie z instrukcją danego modelu, z naczyniem i ilością wody odpowiednią do bezpiecznej próby grzania. Nie uruchamiaj funkcji mikrofalowej przy pustej komorze.
Opisane czynności serwisowe przy zdjętej obudowie, obwodzie wysokiego napięcia i zabezpieczeniach drzwi wymagają odpowiednich kwalifikacji, doświadczenia, właściwych narzędzi oraz znajomości procedury dla konkretnego urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie omijaj blokad, nie mostkuj bezpieczników i nie sprawdzaj szczelności ani działania mikrofal przez prowizoryczne połączenia.
Jak dobrać elektronikę do mikrofalówki Electrolux?
Najważniejszy jest pełny numer PNC / Prod.No., a nie sama nazwa handlowa modelu. W mikrofalówkach tabliczka znamionowa znajduje się zwykle na tylnej części urządzenia; zawiera także model, kod ML i numer seryjny. Zapisz wszystkie cyfry, łącznie z zerami, a następnie porównaj je z oznaczeniem części.
Przed zakupem przygotuj:
- pełny PNC / Prod.No. urządzenia;
- pełny model mikrofalówki;
- numer z płytki lub obudowy wymienianego elementu;
- zdjęcie tabliczki znamionowej i obu stron modułu, jeśli dobierana jest elektronika;
- informację, czy urządzenie jest wolnostojące, czy jest piekarnikiem do zabudowy z funkcją mikrofal.
Samo podobieństwo zdjęcia, identyczne złącze albo zgodność skróconego modelu nie gwarantują dopasowania. Różnice mogą dotyczyć wersji oprogramowania, układu przycisków, napięcia i obciążenia przekaźnika, mocowania, wiązki przewodów lub wariantu wyposażenia. Dotyczy to szczególnie programatorów i modułów sterujących.
Jeżeli objaw dotyczy drzwi, panelu albo obudowy, pomocne mogą być również kategorie części drzwiczek i części obudowy. Gdy nie masz pewności, który element jest uszkodzony, zacznij od pełnego oznaczenia urządzenia i zdjęć połączeń, zamiast kupować kilka części na próbę.
FAQ
Czy brak grzania oznacza uszkodzony moduł sterujący?
Nie. Jeżeli działają wyświetlacz, odliczanie czasu, światło, wentylator i talerz, trzeba najpierw rozważyć blokadę drzwi, bezpiecznik wysokiego napięcia, połączenia, magnetron, diodę, kondensator lub transformator. Moduł podejrzewa się po wykluczeniu prostszych przyczyn oraz po sprawdzeniu, czy przekaźnik lub element sterujący rzeczywiście załącza obwód.
Czy można sprawdzić elektronikę mikrofalówki zwykłym multimetrem?
Można wykonać bezpieczne pomiary bez zasilania, np. ciągłość bezpiecznika, przewodów, styków blokady i podstawową kontrolę rezystancji wybranych elementów. Nie wolno traktować tych testów jako pełnego potwierdzenia sprawności modułu. Pomiar napięcia wysokiego napięcia i próby pracy po zdjęciu obudowy wymagają specjalistycznego wyposażenia.
Czy taki sam model Electrolux wystarczy do dobrania modułu?
Nie zawsze. Ten sam model może występować w kilku wariantach produkcyjnych. Do doboru użyj pełnego PNC / Prod.No. oraz numeru z płytki. W razie różnic sprawdź również wersję panelu, rewizję modułu i sposób konfiguracji.
Czy przepalony bezpiecznik można po prostu wymienić?
Tylko po zastosowaniu bezpiecznika o identycznym typie i parametrach oraz po ustaleniu, dlaczego doszło do przepalenia. Jeżeli nowy bezpiecznik ponownie się uszkadza, dalsze próby mogą pogłębić awarię. Nie wolno stosować mostków ani bezpiecznika o większej wartości.
Dlaczego po wymianie części mikrofalówka zaczęła wyłączać się po kilku sekundach?
Możliwa jest niezgodność zamontowanego elementu, błędna polaryzacja diody, źle osadzone złącze, problem z blokadą drzwi albo przeciążenie obwodu wysokiego napięcia. Zmiana objawu po naprawie nie potwierdza winy modułu. Trzeba ponownie sprawdzić oznaczenia części, wiązki i elementy współpracujące.
Czy kod na wyświetlaczu wskazuje część do wymiany?
Nie automatycznie. Niektóre oznaczenia są informacją o wersji oprogramowania lub trybie serwisowym, a nie kodem błędu. Znaczenie kodu należy potwierdzić w dokumentacji właściwego PNC i modelu, a następnie sprawdzić wskazany obwód przed zakupem części.
