22110 - ^PS-2/034TeR panel sterujący model'99
Części do panelu sterującego Amica PS-2/034TeR, kod 22110, obejmują między innymi programator Te, regulatory energii, pokrętła, kontrolki, listwy i mocowania. Pomagają usunąć brak reakcji zegara, nieprawidłową regulację pól lub uszkodzenia mechaniczne panelu. Przed zakupem porównaj numer części oraz pełne dane urządzenia: model, kod wyrobu i 14-cyfrowy numer fabryczny.
Jakie elementy obejmuje panel PS-2/034TeR 22110?
Kategoria dotyczy zespołu sterowania stosowanego w urządzeniu Amica PS-2/034TeR, oznaczonym kodem 22110. Nie jest to wyłącznie dekoracyjna maskownica. W obrębie panelu pracują elementy o różnych funkcjach:

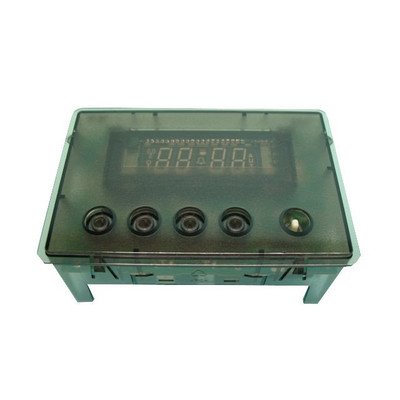

- programator elektroniczny Te obsługujący zegar i funkcje czasowe oraz, w odpowiedniej wersji urządzenia, załączający wybrane obwody;

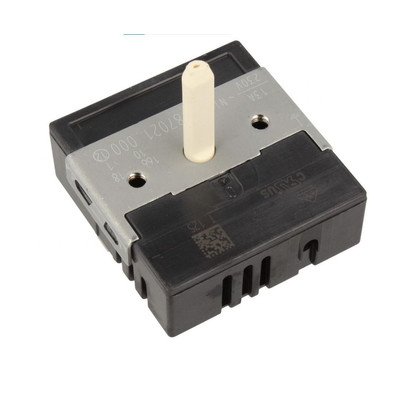

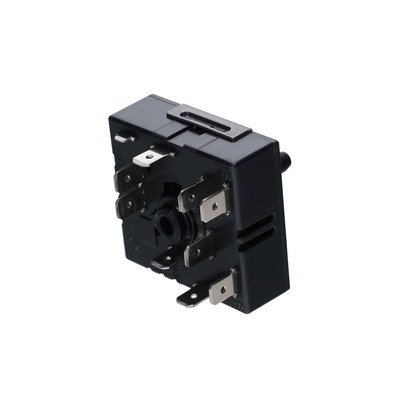

- dawkowniki energii, czyli regulatory umieszczone za pokrętłami pól ceramicznych;

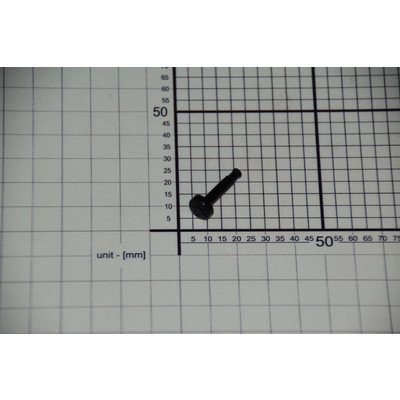

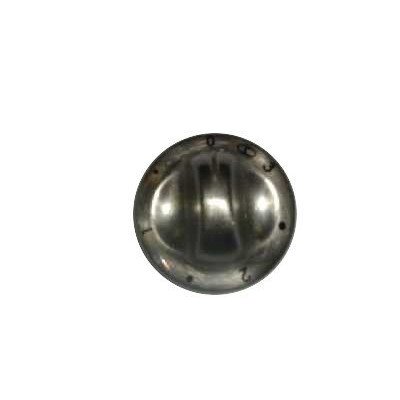

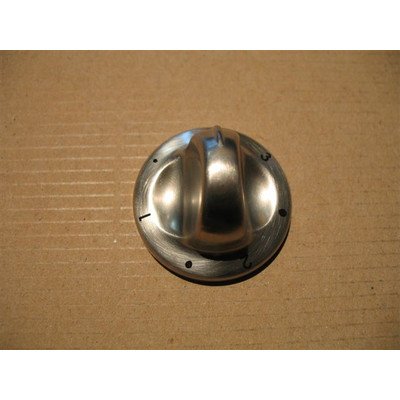

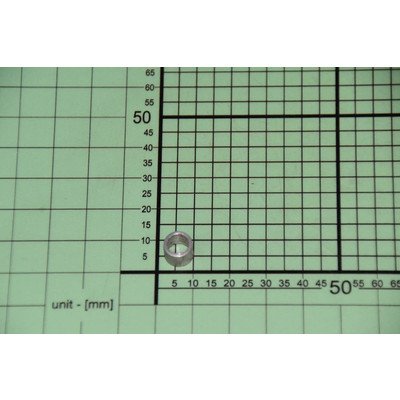

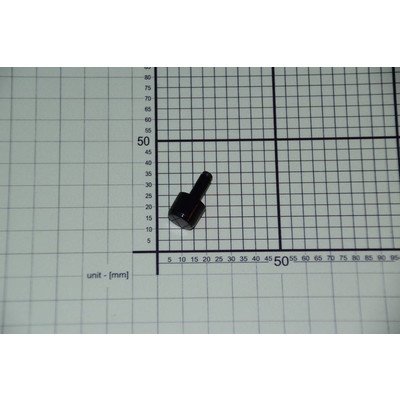

- pokrętła, sprężyny i tulejki, które przenoszą ruch ręki na oś regulatora albo programatora;

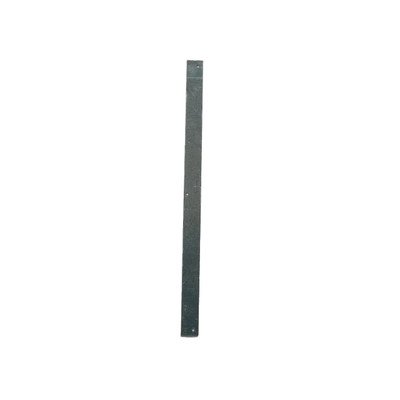

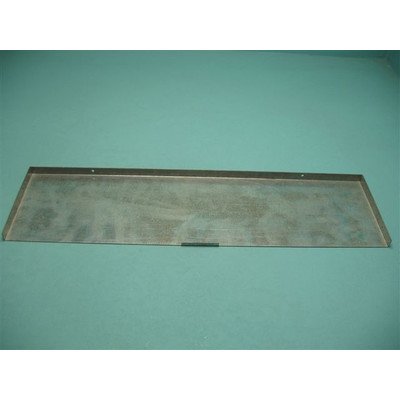

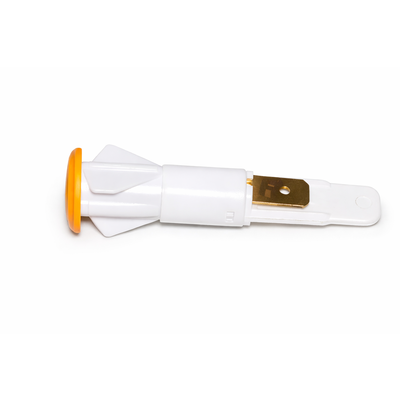

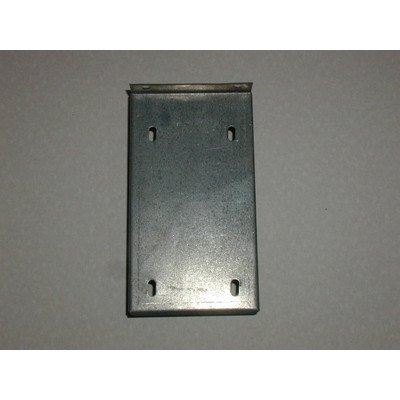

- lampki sygnalizacyjne, listwy, tablice opisowe, skrzynka sterowania i mocowania panelu;

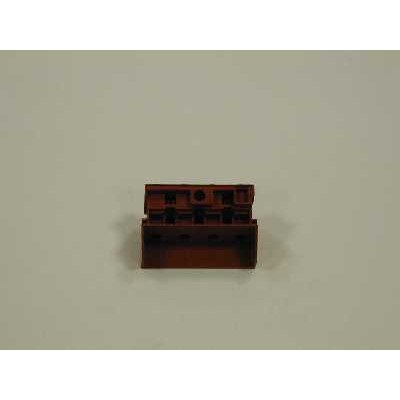

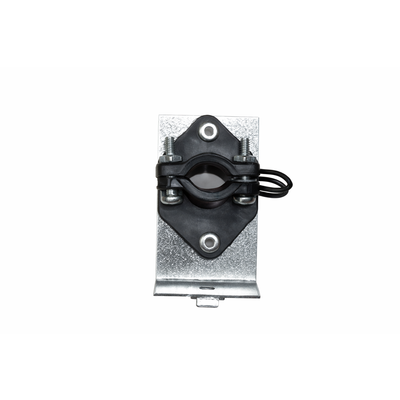

- złącza oraz elementy połączeniowe doprowadzające zasilanie do podzespołów sterowania.
Podobny objaw może więc wynikać z uszkodzenia elektroniki, regulatora, elementu grzejnego, przewodu albo tylko mechanicznego połączenia pokrętła z osią. Przed zamówieniem części trzeba ustalić, który fragment układu rzeczywiście zawiódł.
Objawy i możliwe przyczyny
| Objaw | Co może być przyczyną | Co sprawdzić najpierw |
| Zegar miga po zaniku zasilania, a piekarnik nie startuje | Nieustawiona godzina lub aktywny tryb automatyczny; dopiero później usterka programatora | Ustawić zegar zgodnie z instrukcją właściwą dla wersji programatora Te |
| Zegar miga, lecz nie reaguje na przyciski albo pokrętło nastawcze | Uszkodzenie przycisku, pokrętła, mechanizmu nastawczego, zasilania programatora lub samej płytki | Ocenić mechanikę elementów obsługi, połączenia i oznaczenie zamontowanego programatora |

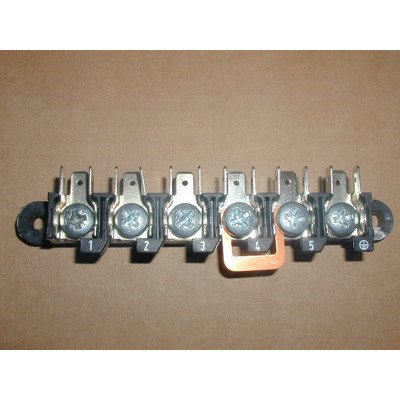

| Wyświetlacz jest ciemny | Brak zasilania urządzenia, problem na listwie przyłączeniowej, uszkodzone przewody lub programator | Zweryfikować zasilanie całej kuchni i obejrzeć zaciski; nie rozpoczynać od zakupu zegara |
| Piekarnik nie grzeje, ale zegar działa | Programator, przełącznik funkcji, termostat, zabezpieczenie, grzałka albo nadpalony konektor | Sprawdzić, czy nie działa żadna funkcja, czy tylko jedna, oraz czy pracują lampka i wentylator |
| Jedno pole ceramiczne stale grzeje z pełną mocą | Sklejone lub niesprawne styki dawkownika energii | Wyłączyć urządzenie; ciągłe grzanie mimo niskiej nastawy uzasadnia kontrolę regulatora i jego połączeń |
| Jedno pole nie grzeje albo działa tylko jeden obwód pola podwójnego | Dawkownik jedno- lub dwuobwodowy, przerwa w elemencie grzejnym, przewód lub zacisk | Osobno sprawdzić ciągłość obwodów pola oraz tor połączeń regulatora |
| Pokrętło obraca się luźno lub nie zmienia nastawy | Pęknięte pokrętło, brak sprężyny, zużyte gniazdo albo uszkodzona oś regulatora | Zdjąć pokrętło i obejrzeć jego gniazdo bez rozbierania regulatora |
| Kontrolka nie świeci, lecz urządzenie działa | Uszkodzona lampka, przewód lub złącze | Nie uznawać braku światła za dowód awarii regulatora lub pola |
Gdy piekarnik nie uruchamia się po zaniku prądu
W starszych kuchniach z programatorem Te migający czas może oznaczać, że zegar nie został ustawiony. W niektórych wykonaniach obwód grzania pozostaje wtedy rozłączony. Najpierw należy przywrócić tryb ręczny i ustawić godzinę według instrukcji urządzenia. Układ przycisków i sposób zatwierdzania nastawy nie są identyczne we wszystkich programatorach Amica.
Jeżeli elementy obsługi działają mechanicznie, ale programator nadal nie przyjmuje nastawy, przyczyną może być jego elektronika. Nie rozstrzyga tego samo miganie wyświetlacza. Trzeba jeszcze wykluczyć uszkodzone przyciski, pokrętło zegara, luźne złącze i nieprawidłowe zasilanie.
Gdy pole grzejne nie reguluje mocy
Dawkownik energii nie zmniejsza napięcia doprowadzanego do pola. Reguluje średnią moc przez cykliczne włączanie i wyłączanie zasilania: przy niskiej nastawie przerwy są dłuższe, a przy maksymalnej zasilanie może być podawane bez przerw. Dlatego okresowe gaśnięcie pola na ustawieniach pośrednich jest normalne.
Podejrzenie regulatora jest uzasadnione, gdy pole stale pracuje z pełną mocą niezależnie od nastawy, nie załącza się mimo sprawnego elementu grzejnego albo reaguje dopiero po poruszeniu pokrętłem. Podobny brak grzania może jednak powodować przerwa w spirali pola, zadziałanie ogranicznika temperatury, wypalony zacisk lub przewód.
W polu dwuobwodowym należy rozróżnić brak całego grzania od braku zewnętrznego pierścienia. Drugi przypadek może wskazywać zarówno na obwód rozszerzenia w dawkowniku, jak i na przerwę w dodatkowej spirali pola. Sam zakup regulatora na podstawie objawu byłby więc ryzykowny.
Jakie pomiary mają sens?
Przed pomiarem rezystancji urządzenie musi być odłączone od wszystkich torów zasilania, a badany element odseparowany od pozostałej instalacji. W kuchniach przystosowanych do zasilania wielofazowego samo wyłączenie jednego zabezpieczenia może nie odłączyć wszystkich przewodów czynnych. Brak napięcia należy potwierdzić odpowiednim przyrządem.
Kontrola pola ceramicznego
Po oznaczeniu i odłączeniu właściwych konektorów można zmierzyć ciągłość obwodu grzejnego. Skończona, stabilna rezystancja wskazuje, że spirala nie ma całkowitej przerwy. Wynik poza zakresem miernika oznacza przerwę w badanym torze, ale przed uznaniem pola za uszkodzone trzeba upewnić się, że wybrano właściwe zaciski.
Pole podwójne ma odrębne obwody grzejne, dlatego każdy z nich bada się osobno według schematu zacisków konkretnego elementu. Nie istnieje jedna prawidłowa rezystancja dla wszystkich pól — zależy ona od mocy i konstrukcji. Pomiar ciągłości nie potwierdza również prawidłowej pracy ogranicznika temperatury w warunkach nagrzania.
Kontrola dawkownika energii
Oględziny powinny objąć nadtopioną obudowę, przebarwione końcówki, luźne wsuwki i ślady przegrzania przewodów. Pomiar ciągłości styków można wykonać wyłącznie po odłączeniu regulatora i na podstawie jego oznaczeń lub schematu urządzenia. Przypisanie zacisków różni się między wersjami jedno- i dwuobwodowymi.
Zwykły pomiar omomierzem nie sprawdza pełnego cyklu pracy regulatora bimetalicznego po rozgrzaniu. Test załączania pod napięciem sieciowym wymaga pomiarów w pracującym urządzeniu i jest przeznaczony dla wykwalifikowanego serwisanta.
Kontrola programatora i połączeń
Przy zdemontowanym panelu należy szukać luźnych wtyków, nadpalonych konektorów, pęknięć mechanicznych oraz śladów przegrzania płytki. Sprawny wyświetlacz nie potwierdza, że przekaźnik programatora przekazuje zasilanie dalej. Z kolei ciemny wyświetlacz nie dowodzi uszkodzenia modułu, dopóki nie zostanie potwierdzone jego prawidłowe zasilanie.
Pomiary napięcia na programatorze, regulatorach i torach wykonawczych odbywają się przy napięciu niebezpiecznym. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia, właściwych przyrządów i znajomości schematu urządzenia. Nie są przeznaczone dla osoby bez przygotowania.
Dostęp do części panelu i wymiana
W konstrukcjach tego typu regulatory są osadzone bezpośrednio za pokrętłami, a programator znajduje się za środkową częścią frontu. Sposób dojścia zależy od wykonania obudowy: dostęp może wymagać zdjęcia pokręteł, odkręcenia panelu frontowego oraz odsunięcia górnej płyty lub tylnej osłony. Nie należy na siłę podważać tablicy opisowej ani opierać ciężaru panelu na przewodach.
Bezpieczna kolejność prac obejmuje:
- Odłączenie wszystkich torów zasilania i zabezpieczenie urządzenia przed przypadkowym włączeniem.
- Odczekanie do całkowitego ostygnięcia pól oraz piekarnika.
- Wykonanie zdjęć połączeń i oznaczenie każdego przewodu przed wypięciem.
- Zdjęcie pokręteł ruchem zgodnym z konstrukcją mocowania, bez skręcania osi regulatorów.
- Podparcie panelu po odkręceniu mocowań, aby nie wyrwać przewodów i kontrolek.
- Porównanie oznaczeń starej i nowej części przed przełożeniem połączeń.
- Kontrolę, czy wsuwki trzymają pewnie i nie noszą śladów przegrzania.
- Montaż obudowy bez przycinania przewodów oraz próbę każdej funkcji po zakończeniu prac.
Jeżeli końcówka przewodu jest nadpalona lub luźna, samo założenie nowego regulatora może doprowadzić do ponownego przegrzewania połączenia. Uszkodzony konektor oraz fragment przewodu trzeba naprawić metodą odpowiednią do temperatury i obciążenia danego obwodu.
Naprawa płytki programatora bywa technicznie możliwa, lecz wymaga diagnostyki elektroniki zasilanej z sieci, bezpiecznego lutowania i oceny stanu ścieżek, przekaźników oraz elementów zasilacza. Nie należy mostkować programatora ani zabezpieczeń w celu trwałego uruchomienia grzania.
Jak dobrać część do Amica PS-2/034TeR?
Najpierw określ rodzaj uszkodzonego elementu. W tej samej części panelu znajdują się podzespoły, których nie można stosować zamiennie:
- dawkownik jednoobwodowy obsługuje pojedynczy obwód pola;
- dawkownik dwuobwodowy musi sterować również rozszerzeniem pola;
- programator musi mieć zgodne oznaczenie, liczbę wyjść, układ mocowania i funkcje;
- pokrętło musi pasować do średnicy, profilu i długości osi oraz do wyglądu wersji panelu;
- listwa lub tablica frontowa wymaga zgodności wymiarów, otworów, opisów i koloru;
- lampka musi odpowiadać rodzajowi mocowania, napięciu oraz funkcji sygnalizacyjnej.
Nie dobieraj części wyłącznie po wyglądzie lub określeniu „model 99”. Dla urządzeń Amica przygotuj model, kod wyrobu i pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej. Dodatkowo porównaj numer wymontowanej części, na przykład oznaczenie programatora lub regulatora EGO. Identyczne złącza i podobny front nie potwierdzają zgodności elektrycznej.
Jeżeli kod urządzenia jest inny niż 22110, przejdź do nadrzędnej kategorii części do dużego AGD Amica i rozpocznij dobór od pełnych danych z tabliczki, zamiast wybierać wizualnie podobny panel.
FAQ – pytania o panel sterujący Amica PS-2/034TeR
Czy migający zegar oznacza uszkodzony programator?
Nie. Po zaniku zasilania migający czas może oznaczać tylko konieczność ustawienia godziny i powrotu do trybu ręcznego. Usterkę programatora podejrzewa się dopiero wtedy, gdy prawidłowa procedura nie działa, elementy obsługi są sprawne, a zasilanie i połączenia zostały zweryfikowane.
Dlaczego pole ceramiczne włącza się i wyłącza podczas gotowania?
Na nastawach pośrednich jest to normalna zasada pracy dawkownika energii. Regulator steruje średnią mocą przez zmianę czasu załączenia. Nieprawidłowością jest między innymi ciągłe grzanie z pełną mocą na niskiej nastawie albo brak powtarzalnego załączania mimo sprawnego pola.
Jak odróżnić uszkodzone pole od dawkownika energii?
Po odłączeniu zasilania i przewodów pola sprawdza się ciągłość jego obwodów. Przerwa wskazuje na uszkodzenie pola lub jego ogranicznika. Jeżeli obwody są ciągłe, kolejnym krokiem jest kontrola przewodów, zacisków i regulatora. Statyczny pomiar dawkownika nie potwierdza jednak jego zachowania po nagrzaniu.
Czy regulator jednoobwodowy można zastąpić dwuobwodowym?
Nie należy tego robić bez potwierdzenia katalogowego. Regulatory różnią się liczbą sterowanych obwodów, funkcją styków, osią, kierunkiem regulacji, mocowaniem i układem zacisków. Zgodny wygląd nie wystarcza.
Czy można ominąć uszkodzony programator, aby piekarnik grzał?
Nie należy trwale mostkować programatora ani zabezpieczeń. Taka modyfikacja może usunąć funkcję kontrolną, spowodować nieprzewidziane załączenie grzania i stworzyć zagrożenie porażeniem lub pożarem. Właściwym rozwiązaniem jest diagnoza, naprawa przez elektronika albo wymiana zgodnego programatora.
Jakie dane są potrzebne do zamówienia części?
Przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny urządzenia Amica. Dla elementów panelu warto również przesłać czytelne zdjęcie tabliczki znamionowej, całego frontu, złączy oraz oznaczenia wymontowanej części.
