1103078 - AMMB20E1I (AMMB20E1I) Amica
Części do kuchenki mikrofalowej Amica AMMB20E1I o kodzie wyrobu 1103078 obejmują elementy drzwi, układu grzania, napędu talerza, zasilania i sterowania. Przed zakupem ustal, czy przyczyną usterki jest część mechaniczna, bezpiecznik czy obwód wysokiego napięcia. Zgodność potwierdzaj na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do kuchenki mikrofalowej Amica AMMB20E1I 1103078

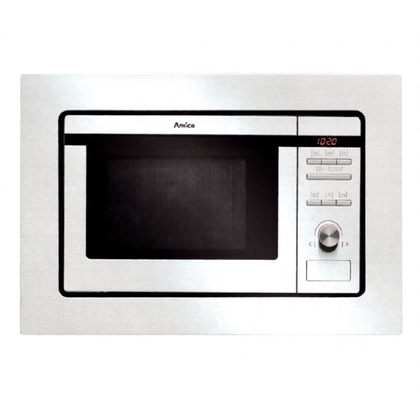

AMMB20E1I to elektronicznie sterowana kuchenka mikrofalowa do zabudowy o pojemności 20 l, mocy mikrofal 800 W i talerzu obrotowym o średnicy 245 mm. Kod wyrobu producenta to 1103078. Te dane pomagają zidentyfikować urządzenie, ale przed zamówieniem części warto również odczytać 14-cyfrowy numer fabryczny, ponieważ pod tą samą nazwą handlową mogą występować różne wykonania podzespołów.
W urządzeniu współpracują między innymi elementy zamka drzwi, bezpieczniki, filtr przeciwzakłóceniowy, transformator i pozostałe części obwodu wysokiego napięcia, silnik oraz mocowanie talerza, płytka mikowa, panel sterowania i mechanizm otwierania drzwi. Objaw nie wskazuje jednak automatycznie jednego elementu do wymiany.
Diagnostyka według objawu
| Objaw | Co może być przyczyną | Co sprawdzić w pierwszej kolejności | Jak interpretować wynik |
| Wyświetlacz jest ciemny i urządzenie nie reaguje | Brak zasilania, przewód, bezpiecznik sieciowy, filtr przeciwzakłóceniowy, zabezpieczenie termiczne lub moduł | Gniazdo innym odbiornikiem, przewód i wtyczkę, ślady przegrzania; dalej ciągłość bezpiecznika po odłączeniu go od obwodu | Przerwany bezpiecznik potwierdza jego zadziałanie, ale nie wyjaśnia przyczyny. Przed założeniem nowego trzeba wykluczyć zwarcie |
| Panel działa, wentylator i talerz pracują, ale potrawa pozostaje zimna | Bezpiecznik WN, mikroprzełączniki drzwi, transformator, kondensator, dioda WN, magnetron, przewody lub przekaźnik sterujący | Ustawienie mocy, domknięcie drzwi, ślady nadpalenia oraz pomiary wykonane zgodnie ze schematem urządzenia | Działający talerz i oświetlenie nie potwierdzają sprawności układu wytwarzania mikrofal |
| Kuchenka nie rozpoczyna programu albo reaguje na poruszanie drzwiami | Zaczep, dźwignia, sprężyna, wspornik blokady, zawias lub mikroprzełącznik | Luzy drzwi, stan zaczepów i kolejność przełączania styków zamka | Sprawny elektrycznie przełącznik może nie być wciskany, jeśli mechanizm jest przesunięty lub pęknięty |
| W komorze pojawia się iskrzenie | Metalowe naczynie, zabrudzenie, zwęglona płytka mikowa, uszkodzona powłoka komory albo antena magnetronu | Natychmiast przerwać pracę i obejrzeć komorę, mikę oraz powierzchnie wokół falowodu | Wymiana miki może usunąć przyczynę, lecz nie wystarczy, jeśli uszkodzona jest komora, falowód lub magnetron |
| Talerz nie obraca się, ale urządzenie grzeje | Nieprawidłowo ułożony talerz, zabrudzony pierścień, pęknięty krzyżak lub silnik | Osadzenie talerza, stan rolek, mocowania i gniazda napędu | Jeśli elementy mechaniczne są całe, potrzebna jest kontrola silnika, przewodów i jego sterowania |
| Kuchenka głośno buczy, pachnie spalenizną albo wyłącza zabezpieczenie instalacji | Zwarcie lub przeciążenie w obwodzie WN, silniku, filtrze, przewodach albo zamku drzwi | Nie uruchamiać ponownie; szukać śladów przegrzania dopiero po bezpiecznym przygotowaniu urządzenia | Kolejne włączanie może zwiększyć zakres uszkodzeń. Sama wymiana bezpiecznika nie jest diagnozą |
Mikrofalówka działa, ale nie grzeje
Najpierw upewnij się, że wybrano program mikrofalowy oraz odpowiednią moc. Do krótkiej próby należy włożyć naczynie przeznaczone do mikrofalówek z wodą. Nie wolno uruchamiać pustej komory. Jeżeli po pracy na wysokiej mocy woda nie staje się wyraźnie cieplejsza, problem dotyczy sterowania grzaniem, blokady drzwi albo obwodu wysokiego napięcia, a nie napędu talerza.
Bezpiecznik wysokiego napięcia warto uwzględnić przed podejrzeniem magnetronu. Po wyjęciu z obwodu sprawdza się go omomierzem lub funkcją ciągłości: przerwa oznacza przepalenie. Nie pozwala to jednak ustalić, czy bezpiecznik zużył się samoistnie, czy zadziałał wskutek uszkodzenia kondensatora, diody, transformatora lub magnetronu. Nowy element musi mieć ten sam typ, prąd i napięcie znamionowe — bezpiecznika WN nie zastępuje się zwykłym bezpiecznikiem sieciowym.
Zwykły test diody wysokiego napięcia funkcją „test diody” w multimetrze może pokazywać brak przewodzenia w obu kierunkach mimo sprawnego elementu. Wynika to z napięcia progowego większego niż napięcie pomiarowe wielu mierników. Taki wynik sam w sobie nie kwalifikuje diody do wymiany.
Pomiar rezystancji grzejnika magnetronu i sprawdzenie, czy jego zaciski nie mają zwarcia do obudowy, pozwalają wykryć tylko niektóre uszkodzenia. Prawidłowy wynik nie potwierdza, że magnetron generuje właściwą moc pod obciążeniem. Podobnie pomiar ciągłości uzwojeń transformatora nie wykrywa każdego przebicia pojawiającego się dopiero podczas pracy.
Obwód wysokiego napięcia może pozostawać niebezpieczny także po wyjęciu wtyczki. Pomiary kondensatora, diody, transformatora, magnetronu i bezpiecznika WN wymagają bezpiecznego rozładowania zgodnie z procedurą serwisową, właściwych przyrządów oraz zabezpieczenia przed ponownym podłączeniem. Opisane czynności serwisowe są przeznaczone dla osoby z kwalifikacjami, doświadczeniem i narzędziami do napraw urządzeń wysokonapięciowych.
Problemy z drzwiami i uruchamianiem programu
W kuchence mikrofalowej wyłączniki drzwiowe nie są zwykłym czujnikiem wygody, lecz częścią układu bezpieczeństwa. Jeżeli drzwi mają luz, trzeba najpierw obejrzeć zawiasy, zaczepy, dźwignię przycisku otwierania, sprężyny oraz wspornik przełączników. Pęknięty element może nie dociskać wyłącznika albo zmieniać kolejność działania styków.
Po odłączeniu przewodów mikroprzełącznik można zbadać omomierzem, porównując przejście między zaciskami COM–NO i COM–NC w stanie swobodnym oraz po wciśnięciu. Należy kierować się oznaczeniami na konkretnym przełączniku lub schematem — układu styków nie wolno ustalać tylko po ich położeniu. Zmiana stanu potwierdza pracę elektryczną przełącznika, ale nie sprawdza jego zamocowania i rzeczywistego załączania przez zamknięte drzwi.
Nie wolno mostkować wyłączników ani uruchamiać urządzenia z pominięciem blokady. Po naprawie drzwi, zawiasów, zamka lub elementów ekranujących serwisant powinien zweryfikować prawidłowe domknięcie i wykonać kontrolę szczelności odpowiednim miernikiem pola mikrofalowego.
Iskrzenie i uszkodzona płytka mikowa
Płytka mikowa osłania wlot falowodu przed tłuszczem, parą i resztkami potraw. Ciemne punkty, zwęglenie, rozwarstwienie, nadtopienia lub wypalony otwór mogą powodować łuk elektryczny. Przy iskrzeniu należy natychmiast przerwać program — dalsza praca może uszkodzić falowód albo antenę magnetronu.
Przy odłączonym urządzeniu można usunąć talerz i pierścień, dokładnie umyć komorę oraz obejrzeć mikę. Jeśli mocowanie płytki jest dostępne od strony komory bez zdejmowania obudowy, zużyty element demontuje się ostrożnie, aby nie uszkodzić zaczepów i nie pozostawić fragmentów w kanale. Nowa płytka musi odwzorowywać kształt, grubość, otwory i sposób mocowania starej. Nie może falować ani odsłaniać krawędzi falowodu.
Sama wymiana miki nie kończy diagnostyki, gdy pod nią widać nadpalony metal, ubytek powłoki, stopione elementy lub uszkodzoną antenę magnetronu. Takiej kuchenki nie należy uruchamiać próbnie ze zdjętą płytką. Naprawa powłoki komory i ocena falowodu wymagają materiałów oraz procedury przeznaczonej do urządzeń mikrofalowych.
Talerz nie obraca się
W modelu AMMB20E1I stosowany jest talerz o średnicy 245 mm. Brak obrotu warto diagnozować od najprostszych elementów:
- Wyjąć talerz i sprawdzić, czy nie jest wyszczerbiony lub pęknięty.
- Oczyścić bieżnię rolek oraz dno komory z zaschniętych resztek.
- Sprawdzić, czy pierścień nie jest odkształcony, a rolki obracają się swobodnie.
- Obejrzeć krzyżak i jego gniazdo — pęknięte mocowanie może obracać się bez przenoszenia momentu na talerz.
- Jeżeli mechanika jest sprawna, sprawdzić silnik, połączenia i sterowanie.
Ciągłość uzwojenia silnika pozwala wykryć przerwę, ale nie potwierdza prawidłowego momentu obrotowego. Silnik może zatrzymywać się pod ciężarem talerza mimo zachowanej ciągłości. Pomiar jego zasilania podczas pracy jest czynnością pod napięciem i powinien być wykonywany wyłącznie przez przygotowanego technika.
Dostęp do części i wymiana
Talerz, pierścień oraz krzyżak znajdują się bezpośrednio w komorze i zwykle można je wyjąć bez narzędzi. Płytka mikowa również może być dostępna od wnętrza, lecz przed demontażem trzeba rozpoznać jej mocowanie — zaczepów i nitów nie należy wyłamywać na siłę.
Dostęp do bezpieczników, filtra, silnika, zespołu zamka, transformatora, magnetronu i modułu wymaga wyjęcia kuchenki z zabudowy oraz zdjęcia elementów obudowy. Nie ma jednej bezpiecznej kolejności właściwej dla wszystkich wersji produkcyjnych. Przed odpinaniem złączy należy udokumentować ich położenie, oznaczyć przewody i porównać montaż z dokumentacją konkretnego wykonania.
Osłony nie wolno pozostawiać niedokręconej, a przewodów prowadzić bliżej transformatora, ostrych krawędzi lub ruchomych części niż fabrycznie. Po naprawie trzeba sprawdzić działanie zamka, wentylatora i talerza oraz wykonać próbę z obciążeniem wodnym. Urządzenia nie testuje się bez obudowy ani z otwartymi drzwiami.
Jak dobrać właściwą część do AMMB20E1I?
Do identyfikacji przygotuj trzy dane z tabliczki znamionowej:
- model: AMMB20E1I,
- kod wyrobu: 1103078,
- pełny 14-cyfrowy numer fabryczny.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Przy talerzu i pierścieniu liczą się średnica, kształt gniazda napędowego oraz rozstaw rolek. Przy elementach zamka ważne są strona montażu, geometria dźwigni i sposób mocowania. Bezpiecznik musi mieć właściwy prąd, napięcie, charakterystykę oraz rozmiar. W przypadku transformatora, magnetronu, silnika lub modułu należy porównać numer części i oznaczenie starego podzespołu, a nie tylko złącza.
Modułu sterującego nie warto kupować przed sprawdzeniem zasilania, bezpieczników, zamka i elementów wykonawczych. Identyczne złącza nie gwarantują tej samej konfiguracji, a ewentualna potrzeba programowania zależy od wykonania części.
Jeśli oznaczenie urządzenia jest inne niż AMMB20E1I / 1103078, przejdź do kategorii kuchenek mikrofalowych elektronicznych Amica i wybierz stronę zgodną z pełnymi danymi tabliczki.
FAQ – części do Amica AMMB20E1I
Dlaczego mikrofalówka działa, lecz nie podgrzewa potrawy?
Pracujący talerz, oświetlenie i wentylator potwierdzają tylko działanie części obwodów. Brak grzania może wynikać z blokady drzwi, bezpiecznika WN, przewodów, przekaźnika, transformatora, kondensatora, diody lub magnetronu. Przyczyny należy rozróżnić pomiarami, zamiast wymieniać cały układ na próbę.
Czy przepalony bezpiecznik wystarczy wymienić?
Nie zawsze. Przerwa w bezpieczniku potwierdza jego zadziałanie, ale może być skutkiem zwarcia innego podzespołu. Nowy bezpiecznik musi mieć identyczne parametry, a przed uruchomieniem trzeba ustalić, dlaczego poprzedni się przepalił.
Czy iskrzenie oznacza uszkodzony magnetron?
Nie. Łuk może powodować metalowe naczynie, zabrudzenie, zwęglona płytka mikowa albo uszkodzona powłoka komory. Magnetron podejrzewa się między innymi wtedy, gdy uszkodzona jest jego antena lub iskrzenie powraca mimo prawidłowej miki i czystego falowodu.
Czy można używać mikrofalówki z wypaloną płytką mikową?
Nie należy jej dalej uruchamiać. Zwęglona płytka sprzyja iskrzeniu, a zanieczyszczenia mogą dostać się do falowodu. Przed ponownym użyciem trzeba wymienić osłonę i ocenić stan powierzchni znajdujących się za nią.
Jakie oznaczenia są potrzebne do zakupu części?
Dla urządzenia Amica należy podać model AMMB20E1I, kod wyrobu 1103078 i 14-cyfrowy numer fabryczny. Przy części elektrycznej lub mechanicznej warto dodatkowo odczytać numer z demontowanego podzespołu i porównać jego parametry oraz mocowanie.
