1060247 - AMM 17EH70GN Kuchenka mikrofalowa
Części do kuchenki mikrofalowej Amica AMM 17EH70GN o kodzie wyrobu 1060247 obejmują elementy drzwi, napędu talerza, grilla, wentylacji, sterowania i obwodu wysokiego napięcia. Przed zakupem porównaj objawy oraz pełne dane z tabliczki znamionowej — brak grzania, iskrzenie lub przepalony bezpiecznik nie wskazują automatycznie jednego podzespołu.
Jak rozpoznać źródło usterki w Amica AMM 17EH70GN?
W kuchence mikrofalowej ten sam objaw może mieć kilka przyczyn. Przykładowo urządzenie, które pracuje, obraca talerzem i włącza oświetlenie, ale nie podgrzewa potrawy, może mieć problem z obwodem wysokiego napięcia, układem blokady drzwi, połączeniami albo sterowaniem. Z kolei całkowity brak reakcji kieruje diagnostykę najpierw w stronę zasilania i zabezpieczeń, a nie bezpośrednio magnetronu.
Przed rozbieraniem urządzenia warto dokładnie zapisać zachowanie kuchenki: czy działa wyświetlacz, czy słychać wentylator, czy obraca się talerz, czy problem występuje w trybie mikrofal, grilla, czy w obu trybach. Taki podział pozwala ograniczyć liczbę podejrzanych części.
| Objaw | Możliwe przyczyny | Co można sprawdzić bez zdejmowania obudowy | Wniosek |
| Brak wyświetlacza i reakcji | gniazdo, przewód zasilający, bezpiecznik sieciowy, filtr, termostat, moduł | sprawność gniazda, stan wtyczki i widocznego odcinka przewodu | sprawne zasilanie zewnętrzne nie potwierdza sprawności bezpiecznika ani elektroniki wewnątrz |
| Kuchenka działa, lecz nie grzeje | bezpiecznik WN, dioda, kondensator, transformator, magnetron, mikroprzełączniki, przekaźnik lub przewody | krótka próba z naczyniem zawierającym wodę; nigdy nie uruchamiaj pustej kuchenki | brak wzrostu temperatury potwierdza problem z grzaniem, ale nie wskazuje konkretnej części |
| Talerz nie obraca się | złe ułożenie talerza, pierścień, krzyżak, zabrudzenie, silnik lub sterowanie | zdejmij talerz, oczyść bieżnię rolek i sprawdź osadzenie krzyżaka | swobodny mechanizm przy braku obrotu zwiększa podejrzenie silnika albo jego zasilania |
| Iskrzenie w komorze | metalowe naczynie, zabrudzenie, zwęglona płytka mikowa, uszkodzona emalia lub falowód | przerwij pracę i obejrzyj komorę, płytkę oraz naczynie | wypalona osłona może wymagać wymiany, lecz uszkodzony falowód wymaga oceny serwisowej |
| Grill nie grzeje, mikrofale działają | grzałka kwarcowa, połączenia, termostat, przekaźnik sterujący | sprawdź właściwy wybór programu i obejrzyj grzałkę bez jej dotykania | działające mikrofale zawężają problem do obwodu grilla, ale nie przesądzają o uszkodzeniu samej grzałki |
| Kuchenka wyłącza się po czasie | niedrożna wentylacja, wentylator, termostat, przegrzewanie lub elektronika | oczyść zewnętrzne otwory i zapewnij wymaganą przestrzeń wokół urządzenia | poprawa po ostygnięciu może wskazywać na zabezpieczenie termiczne, lecz przyczynę przegrzewania trzeba ustalić |
Kuchenka pracuje, ale nie podgrzewa
Najpierw potwierdź objaw na naczyniu przeznaczonym do mikrofalówek, zawierającym znaną ilość chłodnej wody. Ustaw krótki cykl z wysoką mocą. Jeżeli talerz, lampka i wentylator działają, lecz temperatura wody praktycznie się nie zmienia, problem dotyczy wytwarzania mikrofal albo doprowadzenia zasilania do układu wysokiego napięcia.
Nie zakładaj od razu, że uszkodzony jest magnetron. Kolejność diagnostyki serwisowej powinna obejmować:
- stan połączeń i konektorów;
- układ blokad drzwi;
- bezpiecznik wysokiego napięcia;
- kondensator i diodę WN;
- transformator oraz magnetron;
- przekaźnik i obwód sterujący, jeśli wcześniejsze elementy są sprawne.
Bezpiecznik sprawdza się po odłączeniu co najmniej jednego wyprowadzenia, mierząc ciągłość. Przerwa oznacza, że bezpiecznik jest przepalony, ale nie wyjaśnia przyczyny przepalenia. Założenie nowego elementu bez sprawdzenia kondensatora, diody, przewodów i magnetronu może zakończyć się ponownym zadziałaniem zabezpieczenia. Należy stosować wyłącznie bezpiecznik o parametrach zgodnych z częścią fabryczną — nie wolno zastępować go drutem ani modelem o wyższym prądzie znamionowym.
Podstawowy pomiar magnetronu obejmuje sprawdzenie ciągłości włókna między jego zaciskami oraz braku połączenia któregokolwiek zacisku z obudową. Zwarcie do obudowy kwalifikuje magnetron do wymiany. Poprawny wynik takiego badania nie dowodzi jednak pełnej sprawności: magnetron może mieć prawidłową rezystancję mierzoną małym napięciem multimetru, a mimo to nie pracować poprawnie pod obciążeniem.
Kondensator WN bada się po bezpiecznym rozładowaniu, odłączeniu przewodów i zweryfikowaniu braku napięcia. Pomiar pojemności należy porównać z oznaczeniem na obudowie części, z uwzględnieniem podanej tolerancji. Sam omomierz może ujawnić zwarcie albo przebicie do metalowej obudowy, ale nie zawsze wykryje utratę pojemności czy usterkę pojawiającą się dopiero przy wysokim napięciu. Zwykły multimetr może również nie otworzyć diody WN, dlatego wskazanie przerwy w obu kierunkach nie jest samo w sobie dowodem jej uszkodzenia.
Obwód magnetronu pracuje przy napięciu śmiertelnie niebezpiecznym, a kondensator może zachować ładunek po wyjęciu wtyczki. Opisane pomiary wewnętrzne wymagają kwalifikacji, doświadczenia, odpowiednich przyrządów i procedury serwisowej właściwej dla urządzenia. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Problemy z drzwiami i uruchamianiem programu
AMM 17EH70GN wykorzystuje blokady, które mają uniemożliwić pracę przy otwartych albo nieprawidłowo zamkniętych drzwiach. Jeżeli program nie startuje, rusza dopiero po dociśnięciu drzwi lub bezpiecznik przepala się podczas otwierania albo zamykania, należy sprawdzić nie tylko mikroprzełączniki, ale również mechanikę zamka, sprężyny, uchwyty przełączników i zawiasy.
Bez demontażu można skontrolować, czy:
- drzwi nie opadły i nie ocierają o obudowę;
- zaczepy wchodzą swobodnie w otwory zamka;
- pomiędzy drzwiami a powierzchnią czołową nie ma resztek żywności;
- rama, zawiasy i powierzchnie przylegania nie są pęknięte lub odkształcone;
- zamknięciu towarzyszy wyraźne zadziałanie mechanizmu.

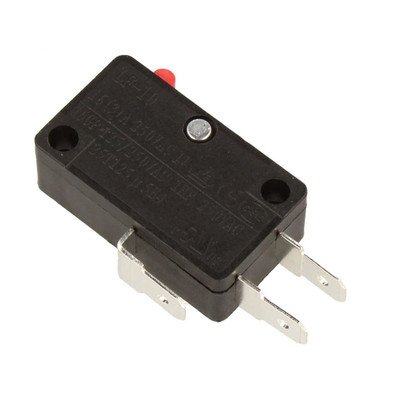

Mikroprzełączniki mierzy się po odłączeniu urządzenia i przewodów badanego elementu. Trzeba zidentyfikować zaciski wspólny, normalnie otwarty i normalnie zamknięty według oznaczeń na obudowie przełącznika oraz sprawdzić zmianę stanu po naciśnięciu trzpienia. Brak zmiany, niestabilny wynik albo wyraźnie uszkodzony mechanizm wskazuje na wadę. Prawidłowo działający przełącznik nie pomoże jednak, jeśli zaczep drzwi naciska go za późno z powodu luzu lub pękniętego uchwytu.
Nie wolno mostkować mikroprzełączników ani uruchamiać kuchenki przy otwartych drzwiach. Po wymianie drzwi, zawiasów, zamka, uchwytów przełączników lub innych części wpływających na ich położenie należy skontrolować kolejność działania blokad i wykonać pomiar szczelności mikrofalowej odpowiednim miernikiem.
Talerz nie obraca się lub pracuje głośno
W tym modelu obrót talerza zależy od współpracy szklanego talerza, pierścienia z rolkami, krzyżaka i silnika. Zacznij od elementów dostępnych w komorze. Wyjmij talerz i pierścień, usuń resztki jedzenia z bieżni oraz sprawdź, czy rolki nie są zatarte, pęknięte lub zdeformowane. Krzyżak powinien prawidłowo łączyć się z osią silnika i pasować do dolnego kształtu talerza.
Jeżeli mechanizm jest czysty i prawidłowo złożony, a podczas programu słychać pracę silnika bez obrotu talerza, możliwe jest pęknięcie krzyżaka lub wyrobienie jego gniazda. Brak dźwięku silnika może oznaczać uszkodzenie napędu, przewodów albo sterowania. Rezystancję silnika można mierzyć dopiero po odłączeniu jego przewodów; uzyskany wynik należy porównać z dokumentacją lub sprawną częścią o tym samym oznaczeniu, ponieważ nie istnieje jedna wartość właściwa dla wszystkich silników mikrofalówek.
Dostęp do silnika talerza bywa możliwy od spodu urządzenia, ale konstrukcja osłony i sposób jej ponownego zamknięcia zależą od wykonania. Po montażu przewody nie mogą dotykać ruchomych ani nagrzewających się części.
Iskrzenie i uszkodzenie płytki mikowej
Płytka mikowa osłania wylot falowodu przed tłuszczem i parą. Ciemna plama, nadpalenie albo otwór w płytce może powodować wyładowania łukowe. Zanim zamówisz nową osłonę, sprawdź, czy iskrzenia nie wywołało metalowe naczynie, folia, złocone zdobienie lub zaschnięty tłuszcz.
Po odłączeniu kuchenki płytkę można obejrzeć i zdemontować bez zdejmowania obudowy, jeśli jej mocowanie jest dostępne od strony komory. Nowy element musi mieć właściwy kształt, wymiary i położenie otworów. Nie należy pozostawiać ostrych, poszarpanych krawędzi ani powiększać otworów montażowych w przypadkowy sposób.
Jeżeli pod płytką widać zwęglenie, głębokie wżery, stopiony metal lub uszkodzenie kanału falowodu, sama wymiana osłony może nie wystarczyć. Kuchenki nie należy wtedy uruchamiać do czasu oceny uszkodzenia. Dalsze iskrzenie może zniszczyć antenę magnetronu i powiększyć uszkodzenie komory.
Grill, wentylator i zabezpieczenie termiczne
Jeśli funkcja mikrofal działa, lecz grill nie nagrzewa się, podejrzenie pada na grzałkę kwarcową, jej konektory, termostat oraz przekaźnik sterujący. Pęknięta rurka kwarcowa albo przepalone połączenie są wskazaniem do wymiany części. Pomiar ciągłości grzałki wykonuje się po odłączeniu jej przewodów. Przerwa oznacza uszkodzenie, natomiast prawidłowa ciągłość nie potwierdza działania przekaźnika ani obecności zasilania podczas programu.
Samoczynne wyłączanie po kilku minutach może być reakcją termostatu na przegrzanie. Najpierw oczyść dostępne kratki wentylacyjne i sprawdź, czy urządzenie ma zapewnioną przestrzeń wymaganą przez instrukcję. Jeżeli śmigło ociera, wentylator nie rusza lub kuchenka ponownie wyłącza się po rozgrzaniu, potrzebna jest kontrola silnika, termostatu i drożności wewnętrznego kanału chłodzenia. Nie należy zwierać termostatu w celu dalszego użytkowania urządzenia.
Jak uzyskuje się dostęp do części?
Talerz, pierścień, krzyżak i płytka mikowa są dostępne od strony komory. Napęd talerza może znajdować się pod dolną osłoną. Większość pozostałych podzespołów — bezpieczniki, transformator, kondensator, dioda, magnetron, wentylator, grzałka i moduł — znajduje się pod zewnętrzną obudową.
Zdjęcie obudowy nie jest zwykłą czynnością użytkownika. Przed rozpoczęciem prac serwisant powinien odłączyć urządzenie, zabezpieczyć je przed przypadkowym podłączeniem, zidentyfikować i bezpiecznie rozładować kondensator WN, a następnie potwierdzić brak napięcia. Przed rozpięciem instalacji warto oznaczyć złącza i wykonać dokumentację ich położenia. Po naprawie trzeba przywrócić wszystkie osłony, uchwyty przewodów i połączenie ochronne.
Nie należy wykonywać prób z otwartą obudową ani mierzyć napięcia obwodu WN zwykłym multimetrem. Test po naprawie powinien odbywać się z założonymi osłonami i odpowiednim obciążeniem w komorze. Prace dotyczące drzwi oraz falowodu wymagają dodatkowo kontroli szczelności mikrofalowej.
Dobór części do Amica AMM 17EH70GN
Część dobieraj do pełnego oznaczenia urządzenia, a nie wyłącznie na podstawie zdjęcia. Dla tej kuchenki przygotuj:
- model AMM 17EH70GN;
- kod wyrobu 1060247;
- pełny 14-cyfrowy numer fabryczny z tabliczki znamionowej;
- oznaczenie i parametry części wymontowanej, jeśli są czytelne.
Podobne oznaczenia, takie jak AMM 17E70GN, AMM 17E70GSN czy AMM 17EH70GSN, mogą odnosić się do innych wariantów. Identyczny wygląd, rozstaw dwóch otworów albo pasujące złącze nie potwierdzają zgodności. Przy talerzu, pierścieniu i płytce mikowej znaczenie mają wymiary i sposób mocowania. Przy silniku, grzałce, transformatorze, kondensatorze i wentylatorze trzeba dodatkowo porównać parametry elektryczne. W przypadku magnetronu liczą się także mocowanie, położenie anteny, kierunek chłodzenia i zgodność katalogowa.
Jeżeli oznaczenie na tabliczce różni się od nazwy tej strony, wróć do kategorii kuchenek mikrofalowych elektronicznych Amica i wybierz kategorię odpowiadającą rzeczywistemu kodowi wyrobu. Do potwierdzenia doboru przygotuj wyraźne zdjęcie całej tabliczki oraz starej części z widocznymi oznaczeniami.
FAQ – części i naprawa Amica AMM 17EH70GN
Czy brak grzania oznacza uszkodzony magnetron?
Nie. Podobny objaw mogą powodować bezpiecznik WN, kondensator, dioda, transformator, blokada drzwi, przewody lub sterowanie. Magnetron należy podejrzewać dopiero po sprawdzeniu wcześniejszych elementów. Prawidłowy pomiar jego rezystancji nie wyklucza usterki ujawniającej się pod obciążeniem.
Czy można wymienić sam przepalony bezpiecznik?
Można go wymienić dopiero po ustaleniu możliwej przyczyny zadziałania. Nowy bezpiecznik musi mieć identyczny typ i parametry. Ponowne przepalenie wskazuje na usterkę w chronionym obwodzie; nie wolno zakładać mocniejszego zabezpieczenia ani go mostkować.
Dlaczego mikrofalówka działa dopiero po dociśnięciu drzwi?
Możliwy jest zużyty zaczep, sprężyna, zawias, uchwyt mikroprzełączników albo sam przełącznik. Pomiar przełącznika poza urządzeniem nie wystarczy, jeśli mechanizm drzwi uruchamia go w niewłaściwym momencie. Układu blokad nie wolno omijać.
Czy wypaloną płytkę mikową można zastąpić dowolnym kawałkiem miki?
Nowa płytka musi mieć odpowiednią grubość, wymiary, kształt i otwory montażowe. Trzeba też usunąć przyczynę iskrzenia oraz sprawdzić powierzchnię falowodu. Przy głębokim nadpaleniu metalu sama wymiana płytki nie przywróci bezpiecznej pracy.
Czy talerz z podobnej mikrofalówki będzie pasował?
Nie zawsze. Porównaj średnicę, kształt środkowego gniazda, sposób współpracy z krzyżakiem i przestrzeń w komorze. Talerz o niewłaściwym profilu może nie obracać się stabilnie albo wypadać z napędu.
Jakie dane są potrzebne do potwierdzenia części?
Potrzebne są model AMM 17EH70GN, kod wyrobu 1060247 i 14-cyfrowy numer fabryczny. Przydatne jest również zdjęcie tabliczki znamionowej oraz oznaczeń starego elementu. Sam napis AMM 17 lub podobny wygląd części nie identyfikują wariantu technicznego.
