1103161 - AMMF20M1GB (AMMF20M1GB) Amica
Części do kuchenki mikrofalowej Amica AMMF20M1GB o kodzie wyrobu 1103161 obejmują elementy toru grzania, grilla, drzwi, wentylacji i napędu talerza. Przed zakupem ustal, czy przyczyną jest uszkodzony podzespół, zabrudzenie lub niewłaściwe ułożenie wyposażenia. Zgodność części potwierdzaj na podstawie modelu, kodu wyrobu i pełnego numeru fabrycznego z tabliczki znamionowej.
Części do Amica AMMF20M1GB 1103161 – co warto wiedzieć przed naprawą
AMMF20M1GB to wolnostojąca kuchenka mikrofalowa ze sterowaniem mechanicznym, komorą 20 l, funkcją grilla kwarcowego i talerzem obrotowym. Znamionowa moc mikrofal wynosi 700 W, a moc grilla 1000 W. Konstrukcja obejmuje zarówno części dostępne od strony komory, takie jak talerz, pierścień obrotowy, zabierak i płytka mikowa, jak i podzespoły umieszczone pod obudową: silnik talerza, wyłączniki drzwi, wentylator oraz elementy obwodu wysokiego napięcia.
Nie każda nieprawidłowość wymaga wymiany części. Hałas talerza może wynikać z zabrudzonego dna, a brak uruchomienia – z niedomkniętych drzwi, gniazdka lub nieprawidłowo ustawionego pokrętła czasu. Dopiero wynik oględzin i odpowiednich pomiarów pozwala zawęzić przyczynę.
Objaw, możliwa przyczyna i kolejność sprawdzania
| Objaw | Co może być przyczyną | Co sprawdzić najpierw | Jak interpretować wynik |
| Kuchenka nie reaguje | gniazdko, przewód, bezpiecznik sieciowy, zabezpieczenie termiczne, programator mechaniczny | zasilanie gniazdka innym urządzeniem, stan wtyczki i przewodu, prawidłowe zamknięcie drzwi | sprawne gniazdko nie potwierdza sprawności obwodów wewnętrznych; przepalony bezpiecznik jest skutkiem, którego przyczynę trzeba ustalić |
| Oświetlenie i talerz działają, ale potrawa pozostaje zimna | niedomknięte drzwi, mikroprzełącznik, bezpiecznik WN, dioda WN, kondensator, transformator lub magnetron | domknięcie drzwi, stan zaczepów, nietypowe buczenie, zapach spalenizny i ślady przegrzania | działający talerz potwierdza pracę części obwodów, ale nie sprawność toru wytwarzania mikrofal |
| Talerz nie obraca się, lecz kuchenka grzeje | źle ułożony talerz lub pierścień, pęknięty zabierak, zabrudzenie, silnik albo jego zasilanie | poprawne osadzenie wyposażenia, swobodę rolek i stan zabieraka | jeśli elementy mechaniczne są sprawne, trzeba zbadać silnik, przewody i układ sterowania; wymiana silnika na próbę nie rozstrzyga usterki |
| Talerz hałasuje lub obraca się skokowo | resztki jedzenia pod pierścieniem, zdeformowane rolki, nieprawidłowo osadzony talerz, zużyty zabierak lub silnik | oczyścić dno komory, pierścień i rolki, ponownie ułożyć zestaw | ustąpienie hałasu po czyszczeniu wskazuje na problem eksploatacyjny, a nie awarię elektryczną |
| W komorze pojawiają się iskry | metalowe naczynie, zabrudzona lub zwęglona mika, odprysk powłoki komory, uszkodzenie zabieraka, grilla albo falowodu | natychmiast przerwać pracę, wyjąć niewłaściwe naczynie i obejrzeć komorę bez zdejmowania obudowy | zwęglenie, dziura lub odsłonięty metal wymagają naprawy; sama wymiana miki nie wystarczy, jeśli uszkodzony jest falowód lub antena magnetronu |
| Grill nie rumieni, ale mikrofale działają | grzałka kwarcowa, jej mocowanie, połączenie lub mechaniczny przełącznik funkcji | potwierdzić, że wybrano sam grill, obejrzeć grzałkę pod kątem pęknięcia i nadpaleń | działające mikrofalowanie nie potwierdza sprawności oddzielnego obwodu grilla |
| Urządzenie wyłącza się po chwili | przegrzewanie, niesprawny wentylator, zabrudzone otwory wentylacyjne, zabezpieczenie termiczne | zapewnić wymagany przepływ powietrza, sprawdzić, czy wentylator pracuje i czy nie słychać tarcia | ponowne uruchomienie po ostygnięciu może wskazywać na zadziałanie zabezpieczenia, ale nie określa jeszcze przyczyny przegrzewania |
Mikrofalówka działa, ale nie grzeje
Najpierw trzeba rozróżnić brak grzania mikrofalowego od awarii grilla. W tym modelu są to odrębne funkcje. Jeśli sam grill rumieni potrawę, nie oznacza to, że sprawny jest magnetron. Analogicznie prawidłowe podgrzewanie mikrofalami nie potwierdza sprawności grzałki kwarcowej.
Przy braku mikrofal warto zacząć od drzwi. Zaczepy powinny wchodzić w zamek bez nadmiernego luzu, a drzwi muszą równo przylegać. Pęknięty zaczep, przesunięty uchwyt przełączników albo zużyty mikroprzełącznik mogą uniemożliwić załączenie części obwodów. Styk przełącznika można sprawdzić omomierzem po odłączeniu przewodów od badanego elementu. Pomiar powinien wykazać jednoznaczną zmianę między stanem otwartym i zamkniętym zgodnie z oznaczeniami COM, NO lub NC na konkretnym przełączniku. Sama ciągłość poza urządzeniem nie wyklucza jednak problemu mechanicznego: przełącznik może być sprawny elektrycznie, lecz niewłaściwie naciskany przez zaczep drzwi.
Jeśli kuchenka uruchamia wentylator i talerz, a nadal nie grzeje, diagnostyka przechodzi do obwodu wysokiego napięcia. Bezpiecznik WN można skontrolować pod kątem ciągłości, lecz jego przepalenie nie jest samodzielną diagnozą. Nowy bezpiecznik może ponownie ulec uszkodzeniu wskutek zwarcia diody, kondensatora, magnetronu albo przewodów. Należy zamontować wyłącznie element o parametrach przewidzianych dla danego wykonania urządzenia.

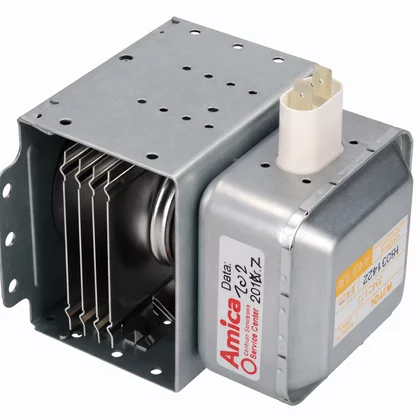

Pomiar rezystancji włókna magnetronu oraz sprawdzenie przebicia między zaciskami a obudową pozwalają wykryć przerwę lub zwarcie do masy. Poprawny wynik nie potwierdza jednak, że magnetron wytwarza właściwą moc podczas pracy. Podobnie pomiar pojemności kondensatora wykrywa część usterek, ale nie zastępuje kontroli jego izolacji w warunkach roboczych.
Opisane czynności przy obwodzie wysokiego napięcia wymagają kwalifikacji, doświadczenia, procedury bezpiecznego rozładowania kondensatora i przyrządów odpowiednich do badanego układu. Kondensator może zachować niebezpieczny ładunek po odłączeniu wtyczki. Pomiary podczas pracy oraz zdejmowanie osłony nie są przeznaczone dla osoby bez przygotowania.
Co sprawdzić, gdy talerz się nie obraca
Kontrolę rozpocznij bez demontażu obudowy:
- Wyjmij szklany talerz i pierścień z rolkami.
- Usuń zaschnięte resztki z dna komory i umyj bieżnię rolek.
- Sprawdź, czy pierścień nie jest zdeformowany, a wszystkie rolki obracają się swobodnie.
- Obejrzyj zabierak, nazywany również krzyżakiem lub koniczynką. Pęknięte gniazdo może ślizgać się na osi silnika.
- Ułóż pierścień centralnie i osadź talerz w gnieździe zabieraka.
Jeżeli sam zabierak porusza się bez talerza, lecz zatrzymuje pod jego ciężarem, podejrzenie pada na pęknięte sprzęgło albo silnik, który utracił moment obrotowy. Brak jakiegokolwiek ruchu może natomiast oznaczać awarię silnika, przewodu, styku programatora lub obwodu zależnego od położenia drzwi.
W wielu mikrofalówkach dostęp do silnika uzyskuje się od spodu, ale sposób zamknięcia podstawy nie jest jednakowy. Przed demontażem należy ustalić procedurę właściwą dla tego wykonania. Po odsłonięciu silnika oznacza się położenie przewodów, odłącza konektory bez ciągnięcia za przewód i porównuje nową część pod względem napięcia, mocy, prędkości, kierunku obrotów, osi oraz rozstawu mocowań. Identyczna wtyczka nie gwarantuje zgodności.
Iskrzenie i stan płytki mikowej
Jeżeli pojawiają się błyski, trzaski, dym albo zapach spalenizny, przerwij pracę urządzenia. Najpierw wyklucz metalowe sztućce, druciane zamknięcia, naczynia ze złotym lub srebrnym zdobieniem oraz ruszt użyty w niewłaściwym trybie.
Płytka mikowa znajduje się na ściance komory i osłania wylot falowodu przed parą, tłuszczem i resztkami jedzenia. Ciemna plama nie zawsze jest powierzchownym zabrudzeniem. Zwęglona mika może zacząć przewodzić i wywoływać łuk elektryczny. Do wymiany kwalifikuje się płytka z wypaleniem, rozwarstwieniem, pęknięciem, dziurą lub trwałym zwęgleniem.
Przy wymianie należy:
- odłączyć kuchenkę od zasilania;
- ostrożnie zdjąć mocowanie bez wyginania ścianki komory;
- oczyścić i dokładnie osuszyć miejsce montażu;
- obejrzeć krawędzie falowodu oraz powierzchnię komory pod kątem okopcenia i ubytków;
- zamontować płytkę o zgodnym kształcie, wymiarach, grubości i rozmieszczeniu mocowań.
Nie wolno używać kuchenki bez osłony falowodu jako normalnego sposobu sprawdzania ani eksploatacji. Jeżeli za płytką widać wypaloną antenę magnetronu, nadtopienie falowodu lub głęboką korozję komory, wymiana samej miki nie rozstrzyga problemu. Po naprawie uszkodzeń drzwi, falowodu lub obudowy ocena bezpieczeństwa może wymagać pomiaru emisji odpowiednim miernikiem pola mikrofalowego.
Drzwi, zawiasy i wyłączniki bezpieczeństwa
Kuchenki nie należy uruchamiać, jeśli drzwi są wygięte, szyba lub rama pękła, zawias ma duży luz albo powierzchnie przylegania są uszkodzone. Nie wolno regulować zaczepów tak, aby obchodziły blokady, zwierać mikroprzełączników ani uruchamiać urządzenia przy otwartych drzwiach.
Po wymianie zawiasu, ramy, zamka, sprężyny lub mikroprzełącznika trzeba sprawdzić:
- płynne otwieranie i zamykanie bez ocierania;
- jednoczesne i pewne wejście zaczepów w zamek;
- brak luzu zmieniającego położenie drzwi;
- czystość powierzchni przylegania;
- zatrzymanie pracy po otwarciu drzwi.
Samo zatrzymanie urządzenia nie potwierdza jeszcze prawidłowej kolejności działania wszystkich przełączników. Regulacja uchwytu blokad oraz końcowa kontrola zabezpieczeń są czynnościami serwisowymi.
Jak dobrać część do AMMF20M1GB
Podstawą doboru jest pełna identyfikacja urządzenia jako Amica AMMF20M1GB, kod wyrobu 1103161. W urządzeniach Amica należy dodatkowo odczytać 14-cyfrowy numer fabryczny z tabliczki znamionowej. Numer ten może rozróżniać serie produkcyjne i zastosowane warianty części.
Przygotuj przed zakupem:
- pełny model: AMMF20M1GB;
- kod wyrobu: 1103161;
- pełny 14-cyfrowy numer fabryczny;
- oznaczenie wymontowanej części, jeśli jest czytelne;
- zdjęcie tabliczki znamionowej, mocowań i złączy.
W przypadku talerza nie kieruj się wyłącznie średnicą. Istotny jest również kształt centralnego gniazda i sposób współpracy z zabierakiem. Pierścienie obrotowe mogą różnić się średnicą bieżni, liczbą rolek i wysokością. Silniki talerza wymagają porównania osi, kierunku, prędkości, napięcia oraz mocowania. Magnetron musi być zgodny nie tylko elektrycznie, lecz także pod względem anteny, chłodzenia, położenia złączy i montażu do falowodu.
Wykaz innych urządzeń z tej grupy znajduje się w kategorii kuchenek mikrofalowych mechanicznych Amica, jednak podobny wygląd modeli nie oznacza współzamienności części. Ostateczne potwierdzenie powinno wynikać z katalogu dla kodu 1103161 i konkretnego numeru fabrycznego.
FAQ – części i naprawa Amica AMMF20M1GB
Czy obracający się talerz oznacza, że magnetron jest sprawny?
Nie. Silnik talerza, oświetlenie i wentylator mogą działać mimo usterki bezpiecznika WN, diody, kondensatora, transformatora albo magnetronu. Objaw potwierdza jedynie, że kuchenka uruchamia część obwodów.
Czy po przepaleniu bezpiecznika wystarczy włożyć nowy?
Nie należy ograniczać naprawy do wymiany bezpiecznika. Trzeba ustalić, czy zadziałał wskutek chwilowego zdarzenia, czy zwarcia innego podzespołu. Parametry zamiennika muszą odpowiadać dokumentacji urządzenia; stosowanie elementu o większym prądzie znamionowym jest niedopuszczalne.
Czy można używać mikrofalówki, gdy talerz się nie obraca?
Najpierw należy usunąć przyczynę. Brak obrotu może powodować nierównomierne podgrzewanie i miejscowe przegrzewanie potrawy lub naczynia. Jeśli zablokowany jest silnik albo mechanizm napędu, dalsza praca może pogłębić uszkodzenie.
Czy każda ciemna plama na płytce mikowej oznacza konieczność wymiany?
Powierzchowne, niezwęglone zabrudzenie można ostrożnie usunąć po odłączeniu urządzenia. Płytkę należy wymienić, gdy ślad pozostaje zwęglony, materiał jest kruchy, rozwarstwiony, pęknięty lub wypalony. Trzeba też sprawdzić komorę i falowód, ponieważ nowa mika nie naprawi ich uszkodzeń.
Dlaczego sam model AMMF20M1GB może nie wystarczyć do doboru?
W obrębie jednego modelu mogą występować różne serie wykonania. Dlatego dla urządzenia Amica należy podać model, kod wyrobu 1103161 oraz pełny 14-cyfrowy numer fabryczny. Przydatne jest również oznaczenie starej części i zdjęcie jej mocowań.
Czy magnetron można potwierdzić zwykłym multimetrem?
Multimetr może wykryć przerwę włókna lub zwarcie zacisku do obudowy, lecz prawidłowy wynik nie potwierdza sprawnej pracy magnetronu pod obciążeniem. Pełna diagnostyka wymaga sprawdzenia całego obwodu wysokiego napięcia przez osobę z odpowiednimi kwalifikacjami.
