1192003 - AWD2S8614EKiSJH (AWD2S8614EKiSJH) Amica
Części do pralko-suszarki Amica AWD2S8614EKiSJH dobiera się na podstawie objawu, oznaczenia podzespołu i pełnych danych z tabliczki znamionowej. Zanim zamówisz pompę, blokadę, grzałkę, zawór, łożyska lub element obudowy, sprawdź prostsze przyczyny usterki i potwierdź zgodność z wariantem urządzenia.
Jak rozpoznać urządzenie i dobrać część
Model AWD2S8614EKiSJH jest pralko-suszarką ładowaną od frontu, a nie standardową pralką. Oznaczenie katalogowe urządzenia to 1192003. Producent podaje dla tego wariantu wymiary 59,5 × 85 × 49 cm, pojemność 8 kg dla prania i 6 kg dla pełnego cyklu prania z suszeniem. Te dane pomagają rozpoznać rodzinę urządzenia, ale nie zastępują identyfikacji konkretnej części.
Przed zakupem przygotuj:
- pełny model: AWD2S8614EKiSJH,
- kod wyrobu lub oznaczenie katalogowe widoczne na tabliczce,
- 14-cyfrowy numer fabryczny,
- zdjęcie tabliczki znamionowej,
- oznaczenie z uszkodzonego elementu, jeśli jest czytelne,
- opis objawu: kiedy występuje, czy w bębnie pozostaje woda i czy pojawia się kod błędu.

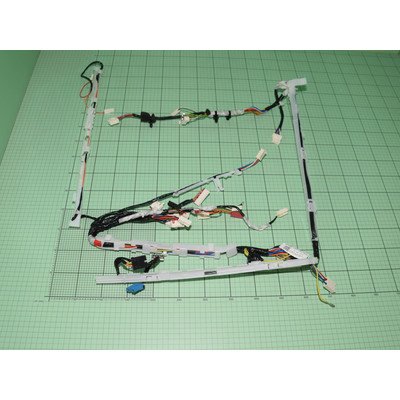

Skrócony model może nie wystarczyć do rozróżnienia rewizji wiązki, modułu, pompy, blokady drzwi albo zespołu piorącego. Sam wygląd części, liczba styków lub podobne zdjęcie nie potwierdzają zgodności.
Objaw nie wskazuje od razu jednej części
| Objaw | Możliwe przyczyny | Co sprawdzić najpierw | Wniosek i następny krok |
| Woda pozostaje w bębnie lub urządzenie nie kończy programu | Zabrudzony filtr, zablokowany wąż zbiornik–pompa, niedrożny odpływ, uszkodzona pompa, problem z wykrywaniem poziomu wody | Filtr pompy, wąż odpływowy, drożność odpływu i sposób ułożenia węża | Dopiero po wykluczeniu zatoru sprawdzaj pompę oraz jej połączenia. Kod odpływu nie jest automatycznym wskazaniem pompy |
| Pralko-suszarka nie pobiera wody | Zakręcony zawór, zabrudzone sitko, zagięty wąż, zbyt niskie ciśnienie, elektrozawór, blokada drzwi lub moduł | Zawór, sitko na dopływie, wąż, zamknięcie drzwi i wybrany program | Jeśli dopływ mechaniczny jest prawidłowy, można przejść do elektrozaworu i jego zasilania zgodnie ze schematem modelu |
| Drzwi nie blokują się i program nie startuje | Niedomknięte lub przekrzywione drzwi, przytrzaśnięte pranie, zużyty rygiel, uszkodzona blokada, przewody albo sterowanie | Szczelinę przy uszczelce, język zamka, stan wtyczki i wiązki po odłączeniu zasilania | Nie mostkuj blokady. Jeżeli mechanika jest prawidłowa, blokadę mierzy się i wymienia zgodnie z dokumentacją konkretnego wariantu |
| Brak wirowania | Woda nie została odpompowana, nierównomierny wsad, nadmiar piany, pasek, silnik, czujnik obrotów lub moduł | Czy bęben jest pusty od wody, czy filtr jest drożny i czy problem występuje także przy małym wsadzie | Brak wirowania nie oznacza automatycznie uszkodzenia silnika ani paska |

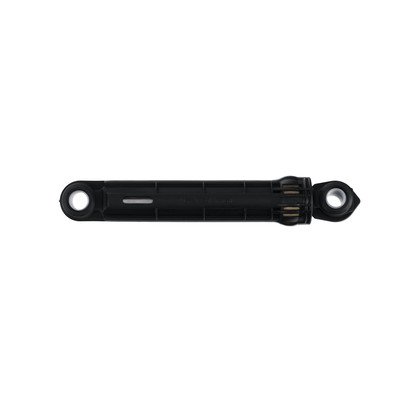

| Głośne stuki, tarcie lub silne drgania | Niewypoziomowanie, pozostawione zabezpieczenia transportowe, nierówny wsad, amortyzatory, łożyska, krzyżak lub koło pasowe | Stabilność urządzenia, poziomowanie, pusty bęben i luz bębna | Jeżeli bęben ma wyczuwalny luz lub hałas rośnie wraz z obrotami, dalsza diagnostyka dotyczy łożysk, krzyżaka i zespołu bębna |

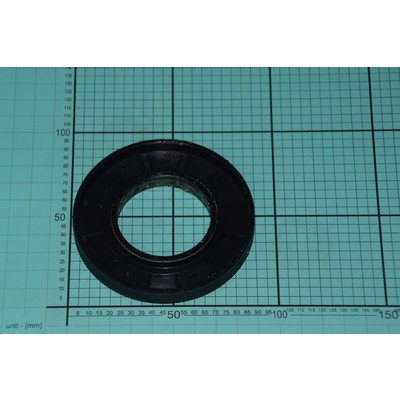

| Woda wycieka spod urządzenia lub przy drzwiach | Nieszczelny wąż, obejma, fartuch, filtr, szuflada detergentu albo uszczelnienie pompy | Miejsce pojawienia się pierwszych kropli podczas krótkiego programu | Najpierw ustal źródło przecieku. Wymiana przypadkowej uszczelki bez lokalizacji wycieku często nie usuwa problemu |
| Pranie po suszeniu jest wilgotne lub suszenie trwa zbyt długo | Zbyt duży wsad, niedostateczne odwirowanie, zatkane kanały powietrzne, zabrudzenie, problem z grzaniem lub czujnikiem | Masa wsadu, wynik wirowania, filtry i drożność układu suszenia | Pojemność suszenia jest mniejsza niż pojemność prania. Najpierw wyklucz przeładowanie i problem z odpompowaniem |
Kody błędów w tym modelu
Instrukcja dla AWD2S8614EKiSJH opisuje między innymi następujące wskazania:
| Kod | Znaczenie w dokumentacji modelu | Co sprawdzić |
| E10 | Niskie ciśnienie lub brak wody | Zawór, wąż dopływowy, sitko i ciśnienie wody |
| E12 | Przepełnienie | Czy urządzenie nie pobiera wody bez kontroli; dalsza diagnostyka wymaga sprawdzenia układu poziomu wody i zaworu |
| E21 | Nieprawidłowy odpływ wody | Filtr pompy, przewód odpływowy, pompę i ułożenie węża |
| E30 | Drzwi nie blokują się po zamknięciu | Domknięcie drzwi, przytrzaśniętą odzież, rygiel, blokadę i wiązkę |
Kod błędu zawęża obszar poszukiwań, ale nie identyfikuje części do kupienia. Na przykład E21 może wynikać z niedrożnego filtra lub węża, a nie z uszkodzenia pompy. Przy innym wariancie elektroniki lub innej serii Amica znaczenie sygnalizacji może być odmienne, dlatego nie przenoś kodów z podobnego modelu bez porównania instrukcji.
Diagnostyka odpływu i pompy
Jeżeli po praniu pozostaje woda, odłącz urządzenie od zasilania, zamknij dopływ wody i przygotuj niskie naczynie na wodę. Otwórz dolną zaślepkę, odkręć filtr pompy i usuń ciała obce. Sprawdź także, czy wirnik nie jest zablokowany oraz czy wąż odpływowy nie jest zagięty. Instrukcja tego modelu wskazuje, że filtr pompy wymaga regularnego czyszczenia, ponieważ zabrudzenie utrudnia odpompowanie.
Jeżeli filtr i przewody są drożne, można przejść do pomiaru odłączonej pompy. Pomiar rezystancji wykonuje się po wyjęciu wtyczki z gniazda i odłączeniu przewodów od pompy, aby nie mierzyć równolegle innych obwodów. Wynik nieskończony oznacza przerwę uzwojenia, a wartość bliska zeru może wskazywać zwarcie. Sama rezystancja nie potwierdza pełnej sprawności: pompa może mieć zużyte łożyskowanie, zablokowany wirnik lub tracić wydajność dopiero pod obciążeniem.
Próba pompy bezpośrednio z napięcia sieciowego jest czynnością dla wykwalifikowanego serwisanta. Nie wykonuj jej, jeśli nie masz odpowiednich przyrządów, osłon i doświadczenia z napięciem 230 V. Nie wymieniaj pompy tylko dlatego, że urządzenie wyświetliło kod odpływu.
Pobór wody, hydrostat i grzanie
Przy braku poboru wody zacznij od zaworu instalacji, sitka w przyłączu i przewodu dopływowego. Sprawdź również, czy drzwi są prawidłowo zamknięte, bo sterownik może nie rozpocząć napełniania bez potwierdzenia blokady. Jeśli dopływ jest drożny, elektrozawór trzeba ocenić pod kątem stanu złącza, ciągłości uzwojenia i obecności sterowania zgodnie ze schematem urządzenia. Nie podawaj napięcia na zaciski bez potwierdzenia ich funkcji.
Nieprawidłowy poziom wody może powodować zatkany lub nieszczelny wężyk hydrostatu, zabrudzona komora ciśnieniowa, sam hydrostat albo moduł sterujący. Przed zakupem presostatu sprawdź drożność wężyka i jego połączenia. Pomiar styków hydrostatu ma sens tylko wtedy, gdy znasz układ przełączania właściwy dla danego elementu; nie stosuj uniwersalnego przypisania pinów.

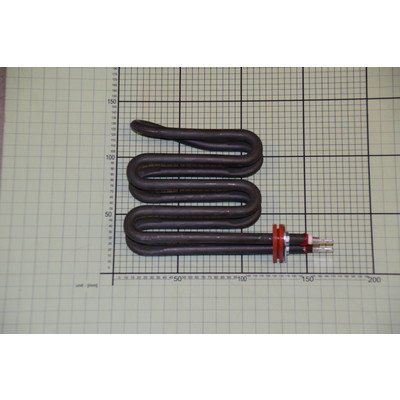

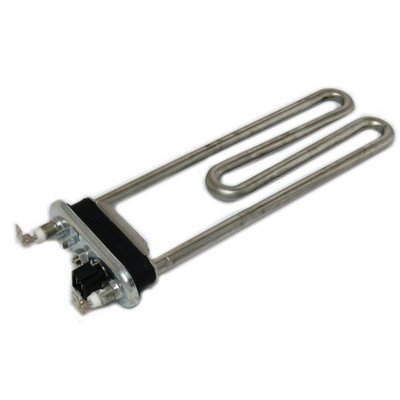

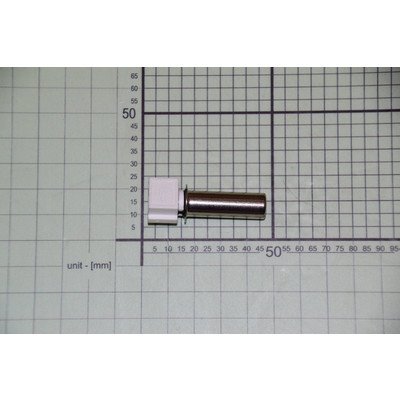

Brak grzania może wynikać z grzałki, czujnika NTC, przewodów, przekaźnika lub warunku programowego. Rezystancję grzałki mierzy się po odłączeniu przewodów i zasilania, natomiast wynik należy porównać z wartością podaną dla konkretnej grzałki lub dokumentacji serwisowej. Pomiar „na zimno” nie wyklucza przebicia do obudowy ani usterki pojawiającej się po rozgrzaniu. Badanie izolacji wykonuje się odpowiednim testerem, nie zwykłym pomiarem ciągłości.
Drzwi, blokada i dostęp do podzespołów

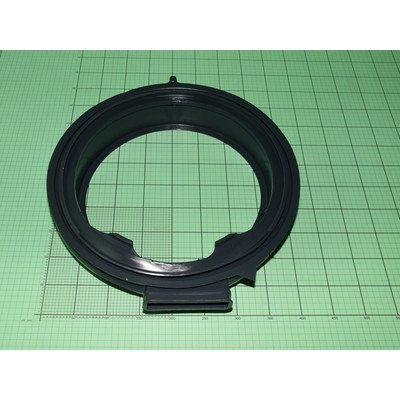

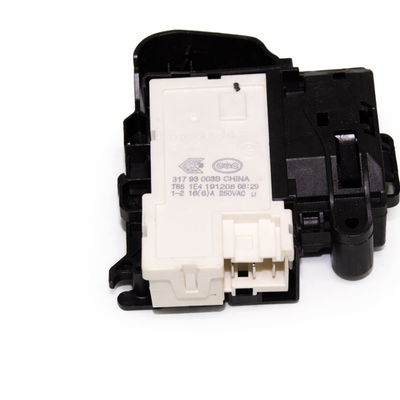

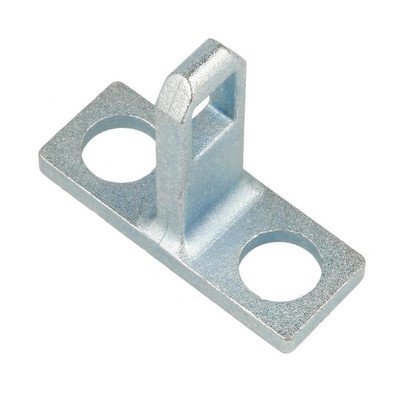

Blokada drzwi znajduje się przy przednim otworze za fartuchem. Typowy dostęp wymaga zdjęcia zewnętrznej obejmy fartucha, odchylenia gumy i odkręcenia mocowania blokady, ale szczegóły mogą różnić się między rewizjami obudowy. Przed demontażem oznacz położenie obejmy, zrób zdjęcie złącza i nie ciągnij za przewody. Sprawdź, czy język zamka wchodzi centralnie w blokadę i czy fartuch nie utrudnia domknięcia drzwi.
Do pompy zwykle uzyskuje się dostęp od dolnej części urządzenia po spuszczeniu wody i zdjęciu osłony lub od strony przewidzianej w konstrukcji danego wariantu. Po wymianie obejmy i węże muszą zostać osadzone w tych samych miejscach, a opaski powinny równomiernie uszczelniać połączenia. Po naprawie uruchom krótki program z kontrolą wycieku, odpompowania i blokady drzwi.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Prace przy instalacji elektrycznej, pomiary pod napięciem oraz testy elementów zasilanych napięciem sieciowym są przeznaczone dla wykwalifikowanego serwisanta. Nie wolno trwale zwierać blokady drzwi ani wykonywać prowizorycznych połączeń.

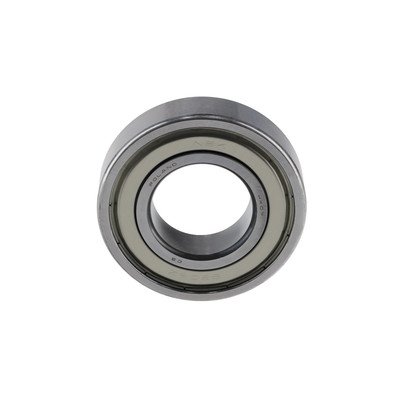

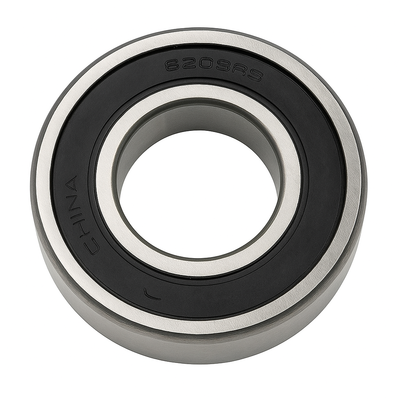

Łożyska, pasek i zespół bębna
Przy hałasie podczas wirowania zakręć pustym bębnem ręcznie i sprawdź, czy nie ociera o fartuch. Delikatne odgłosy pracy nie przesądzają o uszkodzeniu łożysk, ale szorstki obrót, wyraźny luz promieniowy lub wyciek rdzawej wody z tylnej części zbiornika są sygnałami do dalszej kontroli. Nadmierne drgania mogą jednak wynikać wyłącznie z poziomowania albo nierównego wsadu.

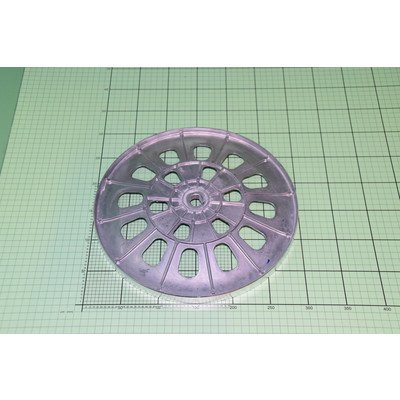

Pasek dobiera się po oznaczeniu i długości, nie tylko po liczbie żeber. Przed jego wymianą sprawdź również koło pasowe, mocowanie silnika i luz bębna. Jeżeli uszkodzone są łożyska lub krzyżak, założenie nowego paska nie usunie przyczyny i może doprowadzić do jego ponownego uszkodzenia.
Wymiana łożysk albo całego zespołu bębna wymaga demontażu obudowy, odłączenia wiązek i węży oraz stabilnego podparcia ciężkich elementów. Konstrukcja zbiornika i sposób jego rozpoławiania mogą różnić się między seriami, dlatego kolejność prac należy potwierdzić dla konkretnego wariantu AWD2S8614EKiSJH.
Zasady doboru części Amica
Dopasowanie wykonuj w tej kolejności:
- potwierdź, że urządzenie jest pralko-suszarką AWD2S8614EKiSJH, a nie podobną pralką Amica;
- odczytaj kod wyrobu 1192003 oraz pełne dane z tabliczki;
- porównaj numer katalogowy starej części, jeśli jest dostępny;
- sprawdź mocowanie, wymiary, liczbę i położenie złączy, parametry elektryczne oraz stronę montażu;
- przy module sterującym potwierdź rewizję elektroniki i ewentualną konieczność konfiguracji;
- przed zakupem wyślij zdjęcie tabliczki znamionowej i uszkodzonego elementu, jeśli opis produktu nie rozstrzyga zgodności.
Nie zakładaj, że każda część z opisem „do Amica” pasuje do tego modelu. Dotyczy to zwłaszcza modułów, blokad, pomp, elektrozaworów, grzałek z czujnikiem oraz elementów zespołu bębna. Zamiennik można zastosować tylko wtedy, gdy jego zgodność, parametry i sposób montażu są potwierdzone dla tego wariantu.
FAQ
Czy AWD2S8614EKiSJH jest pralką czy pralko-suszarką?
To pralko-suszarka ładowana od frontu. Ma pojemność 8 kg dla prania i 6 kg dla pełnego cyklu prania z suszeniem. Przy doborze części korzystaj z pełnego modelu AWD2S8614EKiSJH.
Czy kod E21 oznacza konieczność wymiany pompy?
Nie. W tym modelu E21 dotyczy nieprawidłowego odpływu, ale przyczyną może być filtr, wąż, odpływ instalacji, zablokowany wirnik albo dopiero sama pompa. Najpierw usuń zator i sprawdź drożność układu.
Co podać przy pytaniu o część do tej pralko-suszarki?
Podaj pełny model, kod wyrobu, 14-cyfrowy numer fabryczny, zdjęcie tabliczki oraz nazwę lub zdjęcie uszkodzonej części. Sam skrócony model może nie rozróżniać wariantu technicznego.
Czy brak wirowania oznacza uszkodzony silnik?
Nie. Sterownik może zrezygnować z wirowania, gdy w bębnie pozostaje woda, wsad jest nierówno rozłożony albo wykryto nadmiar piany. Sprawdź odpływ, filtr i zachowanie urządzenia przy pustym lub małym wsadzie.
Czy można wymienić blokadę drzwi bez sprawdzania zamka?
Nie warto. Podobny objaw powodują przytrzaśnięta odzież, przekrzywione drzwi, uszkodzony rygiel, wypalone złącze lub przerwana wiązka. Najpierw sprawdź mechanikę zamknięcia, a dopiero potem samą blokadę.
Czy pomiar rezystancji potwierdza sprawność pompy lub grzałki?
Nie w pełni. Pomiar może wykazać przerwę albo zwarcie uzwojenia, lecz nie sprawdza wydajności pompy, przebicia izolacji grzałki ani usterek pojawiających się po rozgrzaniu. Wynik trzeba ocenić razem z objawem i dokumentacją modelu.
