1100193 - ZWV 613WM (ZWV 613WM) Amica
Części do zmywarki Amica ZWV 613WM o kodzie wyrobu 1100193 obejmują elementy układu wodnego, pompy, filtry, ramiona natryskowe, uszczelnienia, dozownik oraz części drzwi i sterowania. Przed zakupem ustal przyczynę objawu, a zgodność podzespołu potwierdź na podstawie modelu, kodu wyrobu i 14-cyfrowego numeru fabrycznego z tabliczki znamionowej.
Części do zmywarki Amica ZWV 613WM – od objawu do właściwego podzespołu
Amica ZWV 613WM, kod wyrobu 1100193, jest wolnostojącą zmywarką o szerokości około 60 cm, z dwoma ramionami natryskowymi i trzyczęściowym układem filtrów. W urządzeniu współpracują ze sobą układ dopływu i odpływu wody, pompa myjąca, element grzejny, dozownik, czujniki, moduł sterujący oraz mechanizm drzwi. Ten sam objaw może mieć kilka przyczyn, dlatego części nie należy wymieniać wyłącznie na podstawie przypuszczenia.
Przed kontrolą wnętrza urządzenia odłącz zmywarkę od zasilania, zamknij zawór wody i usuń wodę pozostającą w komorze. Po wysunięciu urządzenia sprawdź również, czy węże nie zostały przygniecione lub zagięte.
Jak rozpoznać, której grupy części dotyczy usterka?
| Objaw | Co sprawdzić najpierw | Możliwe części wymagające dalszej kontroli |
| Zmywarka nie pobiera wody | zawór instalacji, zagięcie węża, sitko na przyłączu, domknięcie drzwi | zawór wlotowy, labirynt wodny, pływak przeciwzalaniowy, zamek drzwi, okablowanie |
| Woda pozostaje na dnie | zakończenie programu, filtry, wąż odpływowy i syfon | pompa spustowa, jej wirnik, przewody i sterowanie |
| Naczynia są niedomyte | ułożenie naczyń, filtry, otwory ramion i swobodę ich obrotu | ramiona natryskowe, uszczelnienia kanałów, pompa myjąca, układ grzania |
| Woda jest zimna, a suszenie słabe | program, pobór odpowiedniej ilości wody, stan połączeń | element grzejny, czujnik temperatury, wiązka, przekaźnik lub moduł |

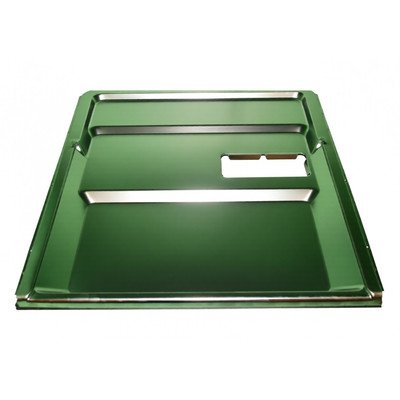

| Woda wycieka przy drzwiach | poziomowanie, zabrudzenia uszczelki, nadmierną pianę i ułożenie naczyń | dolna uszczelka drzwi, uszczelka obwodowa, zawiasy, linki, wewnętrzna część drzwi |
| Drzwi opadają albo trudno je zamknąć | położenie urządzenia i przeszkody przy zamku | linki zawiasów, zawiasy, hak lub blokada drzwi |
| Słychać uderzenia podczas mycia | czy naczynia nie blokują ramion | uszkodzone lub odkształcone ramię, mocowanie natrysznicy, prowadnice kosza |
Zmywarka nie pobiera wody
Najpierw upewnij się, że zawór instalacji jest całkowicie otwarty, a dopływ wody nie został odcięty. Następnie obejrzyj wąż na całej długości. Po zamknięciu zaworu można odłączyć go od instalacji i oczyścić sitko znajdujące się przy przyłączu. Zabrudzony filtr ogranicza przepływ, lecz jego oczyszczenie nie potwierdza jeszcze sprawności zaworu wlotowego.
Jeżeli po uruchomieniu słychać pracę pompy odpływowej, ale zmywarka nie zaczyna napełniania, sprawdzenia wymaga również podstawa urządzenia. Woda zgromadzona na dole może unieść pływak zabezpieczenia przeciwzalaniowego i zablokować dopływ. Samo osuszenie podstawy nie jest naprawą – trzeba znaleźć miejsce przecieku, na przykład przy wężu, pompie, zbiorniku lub uszczelnieniu.
Brak napełniania może też wynikać z niedomkniętych drzwi albo niesprawnej blokady. Jeśli panel reaguje, lecz program nie rozpoczyna kolejnych etapów, należy sprawdzić mechaniczne domknięcie, hak zamka i połączenia blokady, zanim zostanie podejrzany moduł sterujący.
Woda pozostaje w komorze
Niewielka ilość czystej wody w zagłębieniu pod filtrem może być zjawiskiem konstrukcyjnym. Usterkę wskazuje większa ilość brudnej wody pokrywająca dno komory lub cofająca się po zakończeniu programu.
Wyjmij zestaw filtrów i usuń szkło, pestki, fragmenty etykiet oraz inne przedmioty z dostępnej części misy. Sprawdź wąż odpływowy i króciec syfonu. Jeżeli po odłączeniu węża odpływowego od syfonu woda daje się swobodnie spuścić do naczynia, przyczyną może być zatkany syfon, a nie pompa zmywarki.
Gdy pompa buczy, lecz woda nie odpływa, jej wirnik może być zablokowany albo mieć uszkodzone łopatki. Cisza podczas etapu odpompowywania może wskazywać na uszkodzenie pompy, przerwę w przewodach albo brak sterowania. Pomiar ciągłości uzwojenia wykonuje się po odłączeniu przewodów od wymontowanej pompy. Brak ciągłości potwierdza przerwę obwodu silnika, ale prawidłowy wynik nie wyklucza zablokowania wirnika ani awarii występującej dopiero pod obciążeniem.
Przed zakupem pompy sprawdź także drożność całego węża odpływowego. Osady tłuszczu, resztki jedzenia oraz niekorzystne ułożenie przewodu mogą ograniczać przepływ mimo prawidłowej pracy silnika. Po ponownym montażu wąż nie może być skręcony ani zgnieciony.
Zmywarka pracuje, ale nie domywa naczyń
Przed wymianą pompy myjącej zaznacz położenie ramion przed rozpoczęciem krótkiego cyklu. Po zatrzymaniu programu i ostrożnym otwarciu drzwi sprawdź, czy zmieniły pozycję. Brak zmiany może wynikać z zablokowania ramienia przez naczynie, niedrożnych dysz, nieszczelnego połączenia kanału wodnego albo niewystarczającego ciśnienia wytwarzanego przez pompę.
W modelu ZWV 613WM dolne ramię zdejmuje się przez uniesienie go do góry. Górne ramię jest mocowane nakrętką obracaną przy demontażu w prawo. Otwory należy przepłukać pod bieżącą wodą i usunąć luźne zanieczyszczenia bez rozcinania lub rozklejania ramienia. Pęknięta natrysznica może tracić ciśnienie mimo drożnych dysz i wtedy wymaga wymiany.
Jeżeli gorzej myty jest wyłącznie górny kosz, sprawdź jego ustawienie oraz połączenie kanału zasilającego z otworem w tylnej ścianie. Gdy oba kosze pozostają brudne, a ramiona są drożne, bardziej prawdopodobny jest problem z ilością wody, pompą myjącą albo grzaniem.
Zmywarka nie grzeje wody
Brak grzania może powodować jednocześnie zimne naczynia, słabe rozpuszczanie detergentu, gorsze mycie i nieskuteczne suszenie. Nie oznacza jednak automatycznie uszkodzenia elementu grzejnego. Sterownik może nie włączyć grzania, jeżeli urządzenie pobrało za mało wody, czujnik temperatury przekazuje nieprawidłowy sygnał albo obwód ma uszkodzoną wiązkę lub przekaźnik.
Po odłączeniu urządzenia i przewodów od elementu grzejnego można zmierzyć rezystancję między jego właściwymi zaciskami. Wynik oznaczający przerwę wskazuje na uszkodzenie obwodu grzejnego. Sama obecność ciągłości nie potwierdza jednak pełnej sprawności: potrzebna jest także kontrola izolacji względem obudowy oraz ocena zasilania i sterowania podczas cyklu.
Nie należy stosować jednej wartości rezystancji jako uniwersalnej dla wszystkich grzałek Amica. Konstrukcja zespołu i moc elementu mogą się różnić. Pomiar napięcia podczas pracy oraz badanie rezystancji izolacji wymagają odpowiednich kwalifikacji i przyrządów. Czynności serwisowe pod napięciem są przeznaczone wyłącznie dla wykwalifikowanego technika i nie powinny być wykonywane przez osobę bez przygotowania.
Wyciek przy drzwiach lub pod urządzeniem
Woda przy przedniej krawędzi nie zawsze oznacza zużytą uszczelkę. Najpierw wyczyść jej powierzchnię i rant komory, sprawdź wypoziomowanie zmywarki oraz wyklucz nadmierną pianę powstałą po użyciu niewłaściwego detergentu. Strumień z pękniętego ramienia natryskowego może być kierowany bezpośrednio na dolną część drzwi i wywoływać objaw podobny do nieszczelnej uszczelki.
Jeżeli wyciek powstaje pod urządzeniem, nie uruchamiaj kolejnych cykli w celu obserwacji bez uprzedniego ustalenia miejsca nieszczelności. Do kontroli kwalifikują się połączenia węży, labirynt wodny, korpusy pomp, zbiornik soli i uszczelnienia misy. Po naprawie pierwszą próbę należy przeprowadzić przy zapewnionym dostępie wzrokowym do wymienionego połączenia, bez kontaktu z elementami pod napięciem.
Czyszczenie filtrów i elementów dostępnych z komory
Zestaw filtrów wyjmuje się po obróceniu w lewo i uniesieniu. Poszczególne części należy rozdzielić, wypłukać pod bieżącą wodą i złożyć zgodnie z oznaczeniami. Filtr musi zostać prawidłowo zablokowany przed uruchomieniem zmywarki. Praca bez filtra może dopuścić zanieczyszczenia do pompy i ramion natryskowych.
Do czynności możliwych bez demontażu obudowy należą:
- czyszczenie filtrów komory i sitka dopływowego,
- kontrola oraz udrażnianie ramion natryskowych,
- oględziny uszczelek i zamka drzwi,
- sprawdzenie ułożenia węży,
- kontrola koszy, rolek i ograniczników prowadnic.
Dostęp do pomp, zaworu, czujników i modułu wymaga częściowego rozebrania obudowy lub podstawy. Droga demontażu zależy od położenia konkretnego podzespołu. Przed odłączeniem złączy warto wykonać zdjęcia i oznaczyć przewody, a połączenia zdejmować za obudowy konektorów, nie za same przewody. Resztki wody pozostające w wężach i misie należy zebrać przed przechyleniem urządzenia.
W przypadku linki zawiasu APBA1023 producent wskazuje dostęp po zdjęciu bocznych obudów oraz zaleca wymianę linek parami. Przed demontażem podeprzyj drzwi, ponieważ po odłączeniu mechanizmu równoważącego mogą gwałtownie opaść. Sprawdź jednocześnie sprężyny, zawiasy i punkty zaczepienia – nowa linka nie usunie problemu spowodowanego pękniętym mocowaniem.
Jak dobrać część do Amica ZWV 613WM?
Podstawą doboru są trzy dane z tabliczki znamionowej:
- model: ZWV 613WM,
- kod wyrobu: 1100193,
- 14-cyfrowy numer fabryczny.
Sam wygląd części albo oznaczenie ZWV 613WM nie powinny być jedyną podstawą zakupu. Warianty mogą różnić się złączami, mocowaniem, długością przewodów, wykonaniem mechanicznym lub wersją elektroniki. Przy pompach i zaworach porównaj numer katalogowy, złącza, króćce i sposób mocowania. Przy uszczelkach, koszach, prowadnicach i elementach drzwi znaczenie mają wymiary, strona montażu oraz punkty zaczepienia.
Modułu sterującego nie należy kupować przed sprawdzeniem odbiornika, którym ma sterować, oraz przewodów między modułem a podzespołem. Nawet prawidłowo dobrany moduł nie usunie usterki spowodowanej przerwanym przewodem, zalanym złączem, niesprawnym czujnikiem lub zablokowaną pompą. Przed zamówieniem przygotuj zdjęcie całej tabliczki znamionowej i oznaczenie wymontowanej części, zachowując wszystkie cyfry, zera i znaki.
FAQ – części i naprawa Amica ZWV 613WM
Czy woda na dnie oznacza uszkodzoną pompę spustową?
Nie zawsze. Najpierw sprawdź, czy program dobiegł końca, wyczyść filtry oraz skontroluj wąż odpływowy i syfon. Dopiero gdy odpływ jest drożny, oceń wirnik, uzwojenie pompy, przewody i sterowanie.
Czy niedomyte naczynia są dowodem awarii pompy myjącej?
Nie. Podobny objaw powodują zablokowane lub pęknięte ramiona, źle ustawiony górny kosz, zabrudzone filtry, zbyt mała ilość wody i brak grzania. Pompę podejrzewaj po wykluczeniu tych przyczyn.
Jak sprawdzić element grzejny zmywarki?
Po odłączeniu zasilania i przewodów wykonuje się pomiar rezystancji na zaciskach elementu. Przerwa wskazuje na uszkodzenie, ale prawidłowa ciągłość nie wyklucza przebicia izolacji, problemu z czujnikiem, wiązką lub modułem.
Dlaczego zmywarka wypompowuje wodę i nie rozpoczyna mycia?
Może być aktywne zabezpieczenie przeciwzalaniowe. Sprawdzenia wymaga obecność wody w podstawie oraz źródło wycieku. Możliwa jest także usterka pływaka, jego przełącznika lub sterowania pompą.
Czy do doboru części wystarczy model ZWV 613WM?
Nie w każdym przypadku. Należy potwierdzić także kod wyrobu 1100193 i 14-cyfrowy numer fabryczny. Szczególnie ważne jest to przy pompach, elementach układu wodnego, blokadach i elektronice.
Czy linkę zawiasu drzwi wymienia się pojedynczo?
Producent zaleca wymianę linek zawiasów parami. Ogranicza to ryzyko nierównej pracy drzwi i szybkiego uszkodzenia drugiej, zużytej linki. Przed zakupem należy jednak sprawdzić, czy problemem jest linka, sprężyna, zawias czy jego mocowanie.
