Części zamienne do kuchenek Zelmer
Części zamienne do kuchenek Zelmer obejmują elementy piekarników oraz płyt gazowych i elektrycznych. Brak grzania, nierówny płomień czy niedziałająca regulacja nie wskazują od razu jednej części, dlatego przed zakupem warto porównać objawy i wykonać podstawowe kontrole. Właściwy wariant dobieraj według pełnego typu lub modelu oraz pozostałych danych z tabliczki znamionowej.
Jak ustalić, której części kuchenki Zelmer dotyczy usterka?
Najpierw określ, który obwód nie działa. Innej diagnostyki wymaga piekarnik, który nie uruchamia żadnej funkcji grzania, a innej urządzenie niedopiekające tylko od dołu. W płycie gazowej trzeba natomiast rozróżnić brak iskry, nieprawidłowy płomień oraz gaśnięcie palnika po zwolnieniu pokrętła.
| Objaw | Możliwe przyczyny | Co sprawdzić przed zakupem części |
| Piekarnik w ogóle nie grzeje | nieustawiony programator, brak części zasilania, termostat, zabezpieczenie termiczne, przełącznik funkcji, moduł | działanie wyświetlacza, zegara, oświetlenia i wentylatorów; zachowanie na kilku programach |
| Nie działa tylko jedna funkcja grzania | konkretna grzałka, wypalone złącze, styk przełącznika lub przekaźnika | który program nie działa i które elementy grzewcze powinny być w nim załączone |
| Potrawa jest niedopieczona od spodu | grzałka dolna, jej przewody albo styk sterujący | porównanie programu góra–dół z grillem i termoobiegiem |
| Termoobieg nie piecze równomiernie | grzałka pierścieniowa, silnik wentylatora, zablokowane śmigło | czy wentylator obraca się oraz czy problem występuje również bez termoobiegu |
| Piekarnik przegrzewa się | termostat, czujnik temperatury, jego przewody, sklejony styk przekaźnika lub przełącznika | czy grzanie jest cyklicznie wyłączane i czy problem dotyczy wszystkich funkcji |
| Palnik nie daje iskry | zabrudzony lub wilgotny iskrownik, przewód zapłonowy, generator iskry albo wyłącznik przy pokrętle | czy problem dotyczy jednego palnika, czy wszystkich |
| Palnik zapala się, ale gaśnie po puszczeniu pokrętła | zabrudzona lub źle ogrzewana termopara, ograniczony skok pokrętła, termopara albo elektromagnes zaworu | położenie końcówki termopary w płomieniu, czystość palnika i pełny ruch trzpienia |
| Płomień jest nierówny lub żółty | źle ułożona korona i pokrywka, wilgoć, zabrudzone kanały palnika, niewłaściwa dysza lub regulacja | prawidłowe osadzenie i wysuszenie zdejmowanych elementów oraz zgodność z rodzajem gazu |
Piekarnik Zelmer nie grzeje – kolejność diagnostyki
Jeżeli wyświetlacz działa, lecz piekarnik nie rozpoczyna grzania, sprawdź najpierw ustawienie zegara, blokadę panelu oraz sposób uruchamiania programu opisany w instrukcji konkretnego modelu. W części piekarników samo wybranie temperatury nie uruchamia cyklu, dopóki program nie zostanie zatwierdzony.
Następnie porównaj kilka funkcji:
- grill działa, ale grzanie od dołu nie – podejrzenie kieruje się na grzałkę dolną, jej przewody lub odpowiedni styk sterujący;
- wentylator pracuje, lecz termoobieg nie grzeje – sprawdzenia wymaga grzałka pierścieniowa, ale sam obrót wentylatora nie potwierdza sprawności całego obwodu;
- żadna grzałka nie działa, natomiast światło i nawiew są sprawne – jednoczesne przepalenie wszystkich grzałek jest możliwe, ale przed ich zakupem należy sprawdzić wspólne elementy sterowania i zasilania;
- piekarnik osiąga zbyt niską albo zbyt wysoką temperaturę – oprócz grzałek należy uwzględnić termostat lub czujnik, połączenia, przełącznik funkcji oraz układ sterujący;
- ciepło ucieka przy drzwiach – obejrzyj uszczelkę, zawiasy i sposób osadzenia drzwi. Nieszczelność może wydłużać nagrzewanie bez awarii grzałki.
Jak sprawdzić grzałkę miernikiem?
Pomiar wykonuje się przy urządzeniu skutecznie odłączonym od zasilania i po odseparowaniu zacisków grzałki od instalacji piekarnika. Zrób zdjęcie przewodów przed ich zdjęciem, a luźne konektory zabezpiecz przed wsunięciem za obudowę.
- Ustaw multimetr na pomiar rezystancji lub ciągłości obwodu.
- Przyłóż sondy do dwóch zacisków roboczych grzałki.
- Wynik OL, nieskończoność albo brak ciągłości wskazuje na przerwany element.
- Skończona rezystancja potwierdza jedynie, że obwód nie jest przerwany. Orientacyjną wartość można porównać z mocą znamionową według zależności R = U² / P, uwzględniając napięcie i moc właściwe dla badanego wariantu.
- Obejrzyj wyprowadzenia, izolatory, konektory i przewody. Nadtopiona wsuwka może przerywać zasilanie mimo prawidłowej rezystancji elementu.
Zwykły multimetr nie zawsze wykryje upływność pojawiającą się dopiero po rozgrzaniu grzałki. Jeżeli piekarnik wyłącza zabezpieczenie różnicowoprądowe, potrzebny może być pomiar rezystancji izolacji odpowiednim przyrządem oraz kontrola przewodów i filtrów przeciwzakłóceniowych.
Pomiary pod napięciem oraz badanie izolacji są przeznaczone dla osoby mającej odpowiednie kwalifikacje, doświadczenie i przyrządy. Nie wolno omijać przewodu ochronnego ani uruchamiać piekarnika z niezabezpieczonymi zaciskami.
Piekarnik wybija bezpiecznik lub różnicówkę
Wyłączenie zabezpieczenia nadprądowego może wynikać ze zwarcia albo nadmiernego obciążenia, natomiast zadziałanie wyłącznika różnicowoprądowego wskazuje na prąd upływu. Nie są to równoważne objawy.
Pomocną informacją diagnostyczną jest funkcja, przy której problem występuje. Jeżeli zabezpieczenie reaguje dopiero po uruchomieniu grzania dolnego lub termoobiegu, podejrzenie dotyczy elementów wykorzystywanych w tym programie. Gdy wyłączenie następuje dopiero po kilku minutach, usterka może ujawniać się po wzroście temperatury. Sam prawidłowy pomiar ciągłości zimnej grzałki nie wyklucza takiego przebicia.
Nie należy zamawiać kompletu grzałek na próbę. Technik powinien zmierzyć izolację poszczególnych obwodów względem obudowy, sprawdzić zawilgocenie, stan konektorów oraz przewodu zasilającego i dopiero na tej podstawie wskazać część.
Diagnostyka palników gazowych

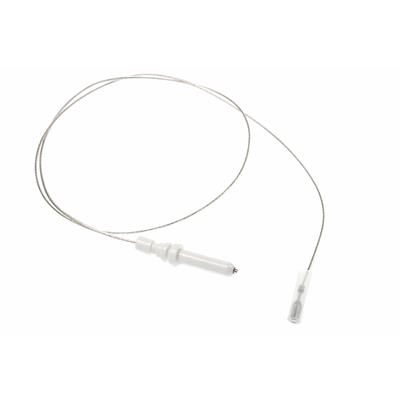

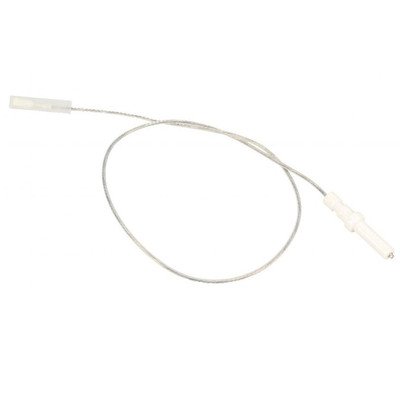

Brak iskry
Jeśli nie działa jeden iskrownik, po ostygnięciu płyty zdejmij ruszt, pokrywkę i koronę palnika. Usuń zabrudzenia z okolicy elektrody, osusz elementy i złóż palnik równo. Iskra uciekająca do metalowej obudowy może wskazywać na uszkodzenie ceramicznej izolacji albo przewodu wysokiego napięcia.
Brak iskry na wszystkich palnikach bardziej przemawia za brakiem zasilania, uszkodzeniem generatora lub obwodu wyłączników niż za jednoczesną awarią wszystkich elektrod. W wielu konstrukcjach naciśnięcie jednego pokrętła uruchamia iskrzenie na kilku palnikach i nie jest to usterka.
Palnik gaśnie po zwolnieniu pokrętła
Najpierw sprawdź, czy korona i pokrywka są prawidłowo ułożone, a płomień obejmuje końcówkę zabezpieczenia przeciwwypływowego gazu. Po zalaniu palnika zabrudzenia mogą ograniczyć ogrzewanie termopary. Znaczenie ma też pełne wciśnięcie trzpienia – pęknięte lub zbyt głęboko osadzone pokrętło może ograniczać jego ruch.
Jeżeli palnik nadal gaśnie, przyczyną może być termopara, jej połączenie z zaworem albo elektromagnes zaworu. Wymiana termopary bez sprawdzenia położenia płomienia i działania zaworu nie daje pewności usunięcia usterki.
Nierówny płomień
Kanały korony można czyścić po jej zdjęciu, używając metody, która nie zmienia średnicy otworów. Nie rozwiercaj dyszy igłą ani wiertłem. Powiększenie jej otworu zmienia ilość podawanego gazu i skład mieszanki.
Dysza musi odpowiadać konkretnemu palnikowi, rodzajowi gazu i ciśnieniu instalacji. Podobny gwint nie potwierdza zgodności. Wymianę dysz, regulację płomienia, naprawę zaworu i kontrolę szczelności wykonuje uprawniony instalator na podstawie tabliczki znamionowej oraz dokumentacji danego modelu.
W razie zapachu gazu zamknij zawór, przewietrz pomieszczenie i nie używaj włączników elektrycznych ani otwartego płomienia. Czynności przy instalacji gazowej wymagają właściwych uprawnień i nie są przeznaczone dla osoby bez przygotowania.
Dostęp i wymiana części w kuchenkach Zelmer
Droga demontażu zależy od konstrukcji urządzenia. W piekarnikach do zabudowy zaciski grzałek oraz część przewodów są zwykle dostępne po wysunięciu urządzenia i zdjęciu odpowiedniej osłony. Grzałka termoobiegu może dodatkowo wymagać zdjęcia osłony wentylatora wewnątrz komory. Grzałka dolna bywa ukryta pod dnem komory i jej mocowanie nie zawsze jest widoczne od strony użytkownika.
Przed demontażem:
- odłącz wszystkie tory zasilania i potwierdź brak napięcia;
- poczekaj, aż komora oraz elementy grzejne całkowicie ostygną;
- udokumentuj rozmieszczenie przewodów i mocowań;
- nie ciągnij za przewody – zdejmuj konektory za ich metalowe lub izolowane zakończenie;
- zabezpiecz drzwi oraz ciężki piekarnik podczas wysuwania z zabudowy;
- sprawdź, czy nowa część nie koliduje z wentylatorem, izolacją lub obudową.
Wymiana pokrętła, rusztu, pokrywki palnika lub niektórych uszczelek może nie wymagać otwierania obudowy. Przy szybie drzwi trzeba jednak ustalić, czy chodzi o szybę wewnętrzną, środkową czy zewnętrzną. Zawiasy mają silnie napięte sprężyny, dlatego sposób blokowania i zdejmowania drzwi należy sprawdzić w instrukcji właściwego modelu.
Jak dobrać części zamienne do kuchenki Zelmer?
Nie dobieraj części wyłącznie po zdjęciu ani skróconej nazwie urządzenia. Kuchenki i piekarniki o podobnym froncie mogą różnić się mocą grzałek, układem zacisków, długością kapilary, przełącznikiem funkcji, wykonaniem drzwi lub elektroniką.
Odczytaj z tabliczki znamionowej pełny typ lub model oraz wszystkie dodatkowe numery identyfikacyjne. W urządzeniach do zabudowy tabliczka może znajdować się na krawędzi widocznej po otwarciu drzwi, na bocznej części obudowy albo w innym miejscu wskazanym w instrukcji. Jeśli występuje oznaczenie z końcówką wariantu, ukośnikiem lub numerem wykonania, należy przepisać je w całości.
Przy porównywaniu części zwróć uwagę na:
- grzałkę – przeznaczenie, moc, kształt, rozstaw mocowań, położenie i liczbę zacisków;
- termostat – zakres pracy, sposób mocowania, długość i przebieg kapilary oraz układ styków;
- przełącznik funkcji – pełny numer części, liczbę pozycji, krzywkę i schemat połączeń;
- pokrętło – kształt i wymiary trzpienia, głębokość osadzenia oraz pozycję znacznika;
- szybę – warstwę drzwi, wymiary, otwory, nadruk i sposób mocowania;
- części palnika – średnicę i wykonanie palnika, rodzaj gazu, oznaczenie dyszy i pozycję montażową;
- moduł – numer katalogowy, wersję sprzętową i informację, czy część jest skonfigurowana dla danego urządzenia.
Numer odczytany ze starego elementu jest pomocny, ale może prowadzić do części zastępczej o innym oznaczeniu. Najbezpieczniejszy następny krok to zestawienie numeru części z pełnymi danymi tabliczki znamionowej i zdjęciem sposobu montażu.
FAQ – części do kuchenek Zelmer
Czy brak grzania oznacza przepaloną grzałkę?
Nie. Przyczyną może być nieuruchomiony programator, przerwa w przewodach, wypalony konektor, termostat, zabezpieczenie termiczne, przełącznik funkcji albo moduł. Uszkodzenie jednej grzałki jest bardziej prawdopodobne, gdy pozostałe funkcje grzeją prawidłowo.
Czy ciągłość obwodu potwierdza sprawność grzałki?
Potwierdza tylko brak przerwy w spirali. Nie wyklucza upływu do obudowy, usterki ujawniającej się po rozgrzaniu ani nieprawidłowego zasilania grzałki w urządzeniu.
Dlaczego sprawna grzałka nadal nie grzeje?
Może nie otrzymywać zasilania z powodu wypalonego styku przełącznika, przekaźnika, termostatu, uszkodzonego przewodu lub luźnego konektora. Pomiar rezystancji samej grzałki nie sprawdza całego toru sterowania.
Czy palnik gasnący po puszczeniu pokrętła wymaga nowej termopary?
Niekoniecznie. Najpierw trzeba sprawdzić ułożenie palnika, czystość i pozycję termopary, sposób ogrzewania jej przez płomień oraz pełny skok pokrętła. Przyczyną może być również połączenie termopary albo elektromagnes zaworu.
Czy dyszę gazową można dobrać po gwincie?
Nie. O zgodności decydują także rodzaj i ciśnienie gazu, moc oraz pozycja palnika i oznaczenie kalibrowanego otworu. Dobór, wymianę i regulację należy powierzyć uprawnionemu instalatorowi.
Gdzie szukać oznaczenia kuchenki Zelmer?
Na tabliczce znamionowej urządzenia. W piekarniku może być widoczna po otwarciu drzwi albo znajdować się na obudowie. Należy przepisać pełny typ lub model oraz wszystkie numery wariantu, a nie tylko nazwę z panelu przedniego.
