Części do okapu Amica OTB 525
Części do okapu Amica OTB 525 obejmują między innymi filtry, silnik wentylatora, oświetlenie, przełączniki i elementy obudowy. Zanim zamówisz podzespół, rozpoznaj objaw, sprawdź połączenia oraz odczytaj pełne dane z tabliczki znamionowej — sam napis OTB 525 może nie wystarczyć do potwierdzenia zgodności.
Jak rozpoznać właściwą część do Amica OTB 525
OTB 525 to okap teleskopowy montowany w szafce. W zależności od wykonania może pracować jako wyciąg połączony z kanałem wentylacyjnym albo jako pochłaniacz z filtrem węglowym. Dlatego podobny objaw nie zawsze oznacza uszkodzenie tego samego elementu.
Przed zakupem zapisz oznaczenia z tabliczki znamionowej. W przypadku urządzeń Amica przy doborze części warto podać:
- pełny model;
- kod wyrobu;
- 14-cyfrowy numer fabryczny;
- zdjęcie tabliczki oraz uszkodzonej części, jeśli wariant nie jest oczywisty.
Nie kieruj się wyłącznie wyglądem, liczbą styków ani nazwą handlową. Różnice mogą dotyczyć wymiarów, mocowania, rodzaju silnika, układu biegów, oprawy oświetleniowej albo wykonania panelu.
Okap nie działa — od czego zacząć
Jeżeli nie działa jednocześnie wentylator i oświetlenie, najpierw sprawdź zasilanie urządzenia, przewód przyłączeniowy, listwę zaciskową oraz widoczne nadpalenia. Jeśli gniazdo działa, nie oznacza to jeszcze, że napięcie dociera do modułu lub przełączników. Przerwa w przewodzie, uszkodzony zacisk albo bezpiecznik na płytce może odłączyć cały okap.
Jeżeli świeci światło, ale wentylator nie reaguje, podejrzenie kieruje się osobno na przełącznik biegów, przewody, kondensator zastosowany w danym wariancie, silnik i wirnik. Jeżeli nie działa tylko oświetlenie, zacznij od żarówki lub lampy, następnie sprawdź oprawę, przewody i styki przełącznika światła. Jedna niesprawna funkcja nie uzasadnia automatycznej wymiany całego modułu.
Wentylator nie startuje albo pracuje wolno

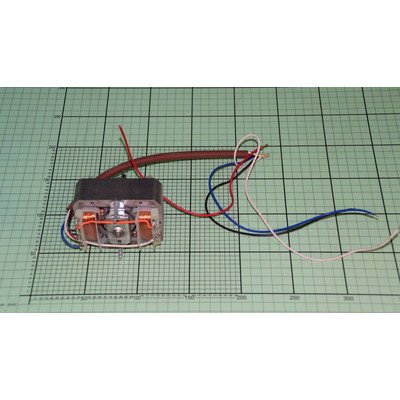

Objaw „silnik buczy, lecz wirnik się nie obraca” może wynikać z zatłuszczenia, zablokowania wirnika, uszkodzenia kondensatora lub silnika. Odłącz okap od zasilania, wyjmij filtr przeciwtłuszczowy i sprawdź, czy wirnik obraca się bez wyczuwalnego tarcia. Nalot tłuszczowy na łopatkach, osi lub obudowie może zwiększać opory rozruchu.
Jeśli wirnik obraca się swobodnie, a silnik nadal nie startuje, trzeba rozdzielić usterkę zasilania od uszkodzenia silnika. Przy odłączonym urządzeniu można sprawdzić ciągłość przewodów i styki przełącznika. Rezultat „przerwa” w pozycji wybranego biegu wskazuje na problem z przełącznikiem lub połączeniem, ale prawidłowa ciągłość nie potwierdza jeszcze sprawności silnika pod obciążeniem.
Badanie uzwojeń wykonuje się po odłączeniu przewodów silnika od reszty obwodu. Pomiar rezystancji powinien wykazać ciągłość odpowiednich obwodów; dokładne wartości i sposób rozróżnienia odczepów zależą od konkretnego silnika. Nie porównuj wyniku z uniwersalną tabelą dla wszystkich okapów. Brak ciągłości, zwarcie między uzwojeniem a obudową lub wyraźne nadpalenia są podstawą do dalszej weryfikacji albo wymiany silnika, lecz sam pomiar omomierzem nie sprawdza poprawnego momentu rozruchowego.
Nie podłączaj nowego silnika „na próbę” według kolorów przewodów. Silniki o podobnych wymiarach mogą mieć inne odczepy, kondensator lub sposób sterowania biegami. Połączenia należy odtworzyć na podstawie oznaczeń starego elementu, schematu właściwego wariantu i danych nowej części. Prace przy obwodzie sieciowym powinien wykonać wykwalifikowany serwisant.
Słaby ciąg i głośna praca
Jeżeli okap działa, ale słabo pochłania parę, sprawdź kolejno:
- stan filtra przeciwtłuszczowego;
- obecność i zużycie filtra węglowego, jeśli urządzenie pracuje w obiegu zamkniętym;
- drożność kanału, klapy zwrotnej i króćca;
- zabrudzenie oraz wyważenie wirnika;
- kierunek i prędkość obrotową wentylatora.
Zatkany filtr ogranicza przepływ i może zwiększać hałas, ale nie świadczy o uszkodzeniu silnika. W trybie wyciągu filtr węglowy nie zastępuje prawidłowego kanału wentylacyjnego. W trybie pochłaniacza zużyty wkład węglowy traci zdolność ograniczania zapachów i wymaga wymiany zgodnie z instrukcją danego wariantu.
Grzechotanie może pochodzić z luźnej klapy, elementu obudowy albo wirnika ocierającego o osłonę. Pisk, wyczuwalny luz osi lub narastające drgania sugerują zużycie zespołu wentylatora, lecz przed zamówieniem silnika trzeba wykluczyć ciało obce i nagromadzony tłuszcz.
Wymiana filtrów, lampy i elementów panelu
Filtr przeciwtłuszczowy
Metalowy filtr należy wyjąć po zwolnieniu zatrzasku, oczyścić środkiem odtłuszczającym i całkowicie wysuszyć przed montażem. Jeżeli siatka jest odkształcona, skorodowana albo trwale zatkana, wymień cały filtr. Filtr włókninowy jest elementem eksploatacyjnym i wymienia się go, a nie pierze.

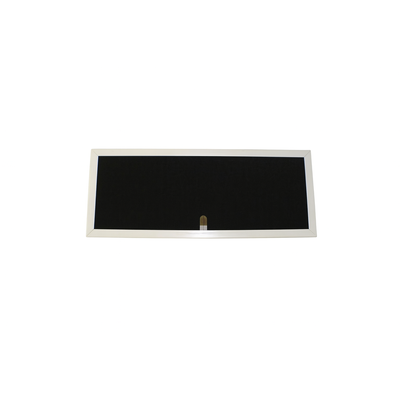

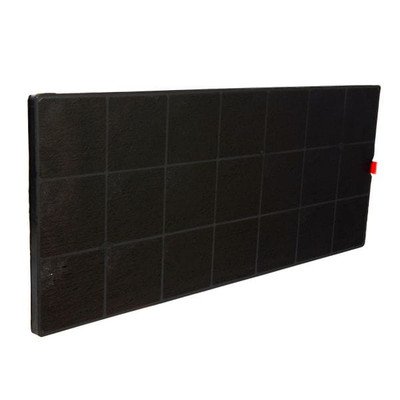

Filtr węglowy
Filtr węglowy stosuje się wtedy, gdy powietrze wraca do pomieszczenia. Nie zakładaj go automatycznie w instalacji wyciągowej. Przy wymianie zdejmij filtr przeciwtłuszczowy i zamontuj wkład w sposób przewidziany dla jego kształtu oraz mocowania. Wymiary podobnych filtrów mogą się różnić — dla OTB 525 spotyka się warianty prostokątne, dlatego przed zakupem zmierz stary element i porównaj oznaczenie.

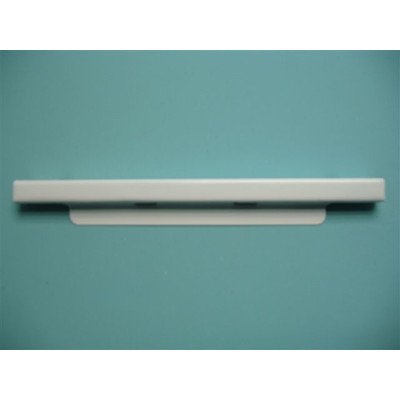

Oświetlenie i oprawa
Gdy nowa żarówka lub lampa nadal nie świeci, sprawdź oprawę, sprężystość styków i przewody. Nadpalone gniazdo może powodować przerwę albo zwarcie; wymiana samej żarówki nie usunie takiej przyczyny. Nie montuj źródła światła o większej mocy lub innym typie niż dopuszczony dla danego wykonania.

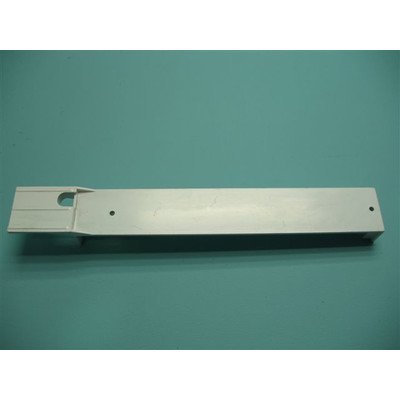

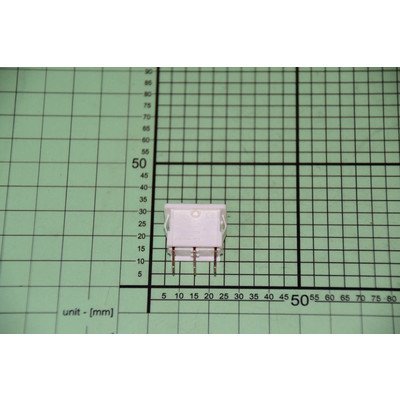

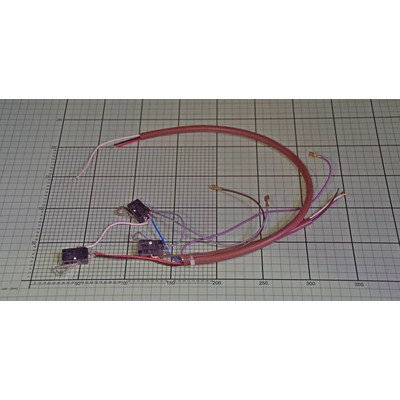

Przełącznik i przyciski
Wysuwany panel oraz zespół przycisków mogą zużywać się mechanicznie. Objawem jest brak jednego biegu, konieczność mocnego wciskania przycisku albo samoczynne wyłączanie. Po odłączeniu zasilania można sprawdzić działanie styków miernikiem w kolejnych pozycjach przełącznika. Test wykonuj po odłączeniu przewodów lub z uwzględnieniem schematu, ponieważ pomiar przez równolegle podłączone elementy może dać mylący wynik.
Dostęp do podzespołów i wymiana
W modelach teleskopowych dostęp do filtrów uzyskuje się od dołu, natomiast do przełączników, oprawy i przewodów zwykle po zdjęciu lub opuszczeniu przedniego panelu. Silnik i wirnik znajdują się za filtrami, wewnątrz komory wentylatora. Konstrukcja mocowań może różnić się między wariantami OTB 525, dlatego przed demontażem:
- odłącz wtyczkę lub wyłącz właściwy obwód w rozdzielnicy;
- zrób zdjęcia ułożenia przewodów i złączy;
- oznacz przewody przed ich odłączeniem;
- zabezpiecz wysuwany panel i elementy szklane przed opadnięciem;
- nie ciągnij za przewody i nie podważaj zatrzasków metalowym narzędziem w miejscu widocznym od frontu.
Po wymianie zamontuj filtry, sprawdź czy wirnik obraca się bez tarcia i upewnij się, że żaden przewód nie znajduje się w pobliżu ruchomych części. Próba działania powinna obejmować oświetlenie, każdy dostępny bieg oraz obserwację nietypowego hałasu i nadmiernego nagrzewania.
Opisane pomiary przy otwartej obudowie, a szczególnie pomiary pod napięciem, wymagają odpowiednich kwalifikacji, doświadczenia i właściwych przyrządów. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie mostkuj bezpieczników, wyłączników wysuwu ani innych zabezpieczeń i nie wykonuj prowizorycznych połączeń.
Jak dobrać część bez ryzyka pomyłki
Przy zamówieniu porównaj jednocześnie:
- pełne oznaczenie urządzenia Amica;
- kod części lub numer nadrukowany na starym elemencie;
- wymiary i sposób mocowania;
- liczbę oraz układ styków;
- typ oświetlenia, filtra albo silnika;
- zgodność z konkretnym wariantem, np. OTB 525 lub OTB 525 I.
Identyczne złącze nie gwarantuje zgodności elektrycznej. Dotyczy to szczególnie silników, przełączników i modułów. Jeśli nie masz pewności, prześlij zdjęcie tabliczki znamionowej, numer części oraz fotografie mocowania i złączy. Dopiero te dane pozwalają odróżnić część pasującą wymiarowo od części rzeczywiście zgodnej z urządzeniem.
FAQ
Czy części do OTB 525 pasują do OTB 525 I?
Nie należy tego zakładać wyłącznie na podstawie podobnej nazwy. Wariant z dodatkowym oznaczeniem może mieć inne mocowanie, filtr, lampę, silnik lub panel. Potwierdź kod urządzenia i numer części.
Jaki filtr węglowy wybrać do Amica OTB 525?
Najpierw ustal, czy okap pracuje jako pochłaniacz. Następnie zmierz długość, szerokość i sposób mocowania starego wkładu. Prostokątne filtry o zbliżonym wyglądzie mogą mieć różne wymiary.
Dlaczego światło działa, a wentylator nie?
Oświetlenie i silnik mogą być zasilane przez oddzielne styki. Sprawdź filtr i wirnik, przełącznik biegów, przewody, element rozruchowy występujący w danym wariancie oraz sam silnik. Nie wymieniaj silnika bez wykluczenia przerwy w sterowaniu.
Czy głośna praca oznacza uszkodzony silnik?
Nie zawsze. Hałas może powodować zabrudzony lub niewyważony wirnik, luźna obudowa, klapa zwrotna, filtr o dużym oporze albo niedrożny kanał. Dopiero po ich wykluczeniu warto oceniać zużycie silnika.
Czy można wymienić samą oprawę żarówki?
Jeżeli oprawa jest dostępna jako zgodna część, można wymienić ją zamiast całego zespołu oświetlenia. Przed zakupem porównaj sposób mocowania, typ źródła światła i przewody. Nadpalone połączenia wymagają dokładnej oceny przyczyny uszkodzenia.
Jakie dane podać przy doborze części?
Podaj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Przy częściach elektrycznych dołącz zdjęcie oznaczeń, złączy i mocowania starego elementu.
