Części do okapu Amica OTP 6233
Części do okapu Amica OTP 6233 pomagają usunąć usterki silnika, sterowania, oświetlenia, filtracji i wysuwanego panelu. Przed zakupem porównaj oznaczenie modelu, dane z tabliczki znamionowej oraz numer katalogowy części, ponieważ podobny wygląd nie potwierdza zgodności. W poradniku znajdziesz kolejność diagnostyki i wskazówki dotyczące bezpiecznej wymiany.
Jak działa okap Amica OTP 6233
Amica OTP 6233 jest okapem teleskopowym do zabudowy. Wysunięcie panelu uruchamia wyłącznik krańcowy, a sterowanie przyciskami mechanicznymi pozwala wybrać jeden z trzech biegów wentylatora. Oświetlenie działa niezależnie od wentylatora, dlatego rozdzielenie objawów jest pomocne w diagnostyce.
Urządzenie może pracować jako:
- wyciąg – powietrze jest odprowadzane kanałem na zewnątrz;
- pochłaniacz – powietrze wraca do pomieszczenia po przejściu przez filtr węglowy.
W trybie pochłaniania filtr węglowy nie zastępuje filtra przeciwtłuszczowego. Zatkany filtr, niedrożny kanał lub brak dopływu powietrza mogą ograniczyć skuteczność nawet wtedy, gdy silnik i wirnik są sprawne.
Objaw nie wskazuje od razu konkretnej części
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja i następny krok |
| Okap nie reaguje po wysunięciu panelu | brak zasilania, przewód, wyłącznik krańcowy, uszkodzony moduł lub przełącznik | gniazdo, przewód, połączenia i działanie panelu | Jeśli nie działa również światło, najpierw szukaj problemu w zasilaniu lub układzie sterowania. Jeśli światło działa, sprawdź wyłącznik krańcowy i tor wentylatora. |
| Światło działa, ale wentylator nie startuje | przełącznik biegu, wyłącznik krańcowy, kondensator, silnik, przewody | czy panel jest całkowicie wysunięty, czy słychać buczenie i czy wirnik obraca się swobodnie | Buczenie bez rozruchu kieruje uwagę na kondensator, zatarcie lub silnik, ale nie rozstrzyga samo przez się, który element jest uszkodzony. |
| Wentylator startuje z opóźnieniem albo potrzebuje pomocy | kondensator o zmniejszonej pojemności, opory mechaniczne, uszkodzenie silnika | obrót wirnika po odłączeniu zasilania, ślady tłuszczu, luz osiowy i pomiar kondensatora | Jeżeli wirnik obraca się ciężko, najpierw usuń przyczynę mechaniczną. Pomiar pojemności powinien być wykonany po rozładowaniu i odłączeniu kondensatora od obwodu. |
| Działa tylko jeden bieg lub biegi są podobne | przełącznik, nadpalone styki, przewód, element sterujący silnika | stan przełącznika i ciągłość obwodów przy odłączonym zasilaniu | Wynik wskazujący przerwę w torze konkretnego biegu uzasadnia sprawdzenie przełącznika i wiązki, a nie automatyczną wymianę silnika. |
| Okap pracuje słabo | filtr przeciwtłuszczowy, filtr węglowy, kanał, klapa zwrotna, wirnik, silnik | stan filtrów, drożność kanału, kierunek przepływu i czystość dmuchawy | Jeżeli poprawa pojawia się po wyjęciu zabrudzonego filtra lub udrożnieniu kanału, zakup silnika nie jest pierwszym krokiem. |
| Pojawia się hałas, grzechotanie lub drgania | poluzowana obudowa, wirnik, silnik, klapa zwrotna, kanał | mocowania, pęknięcia wirnika, ocieranie i luzy | Hałas zmieniający się po odłączeniu kanału może wynikać z instalacji, a nie z samego okapu. |

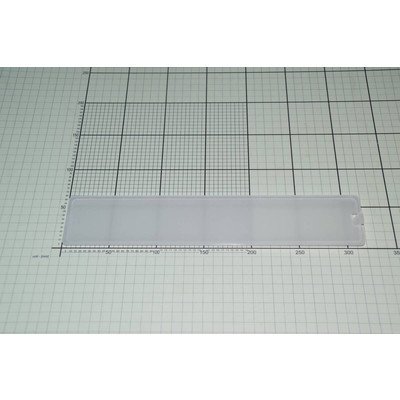

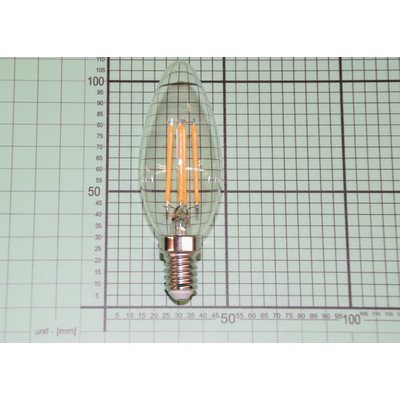

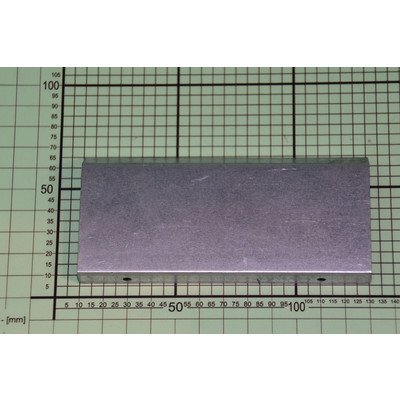

| Nie działa oświetlenie | źródło światła, oprawka, odbłyśnik, przewody, przełącznik lub płytka | źródło światła zgodne ze specyfikacją, styki oprawki i przewody | Jeżeli nowe źródło również nie świeci, sprawdź oprawkę i zasilanie obwodu oświetlenia. |
| Panel wysuwa się niestabilnie | prowadnice, mocowania, odkształcony panel, wyłącznik krańcowy | prowadzenie panelu i elementy mocujące | Nie smaruj przypadkowo elementów elektrycznych. Najpierw usuń zabrudzenie i sprawdź, czy panel nie jest naprężony przez zabudowę. |
Gdy nie działa cały okap
- Sprawdź, czy gniazdo lub stałe przyłącze rzeczywiście zasila urządzenie. Nie zakładaj, że obecność napięcia w innym gniazdku potwierdza sprawność przewodu okapu.
- Odłącz urządzenie od sieci i obejrzyj przewód, wtyczkę, kostki oraz widoczne ślady nadpalenia.
- Sprawdź, czy panel teleskopowy wysuwa się do końca i mechanicznie naciska wyłącznik krańcowy.
- Jeżeli nie działa światło ani wentylator, podejrzenie kieruj najpierw na zasilanie, zabezpieczenie, przewody lub moduł sterujący.
- Jeżeli panel świeci albo światło działa, zasilanie części urządzenia jest prawdopodobnie obecne. Wtedy sprawdza się przełącznik biegu, wyłącznik krańcowy, kondensator, silnik i połączenia.
Pomiar napięcia na otwartym urządzeniu może obejmować obwody sieciowe 230 V. Taką diagnostykę powinien wykonywać wykwalifikowany serwisant, używając odpowiedniego miernika, przewodów pomiarowych i procedury dla konkretnego modelu. Samo sprawdzenie bezpiecznika nie wyjaśnia, dlaczego został przepalony; przed jego wymianą trzeba ustalić, czy przyczyną nie jest zwarcie w module, silniku, przewodach lub oświetleniu.
Kondensator, silnik i wirnik – jak je rozróżnić

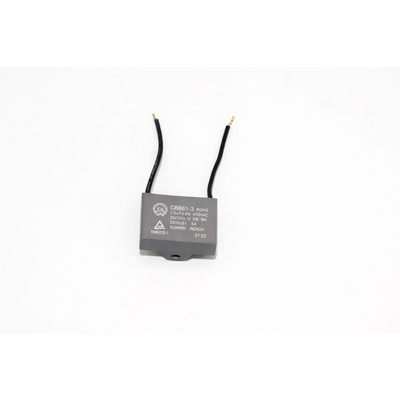

Kondensator współpracujący z silnikiem może powodować buczenie, trudny rozruch, wolne wchodzenie na obroty albo nierówną pracę. Przed pomiarem należy odłączyć okap od zasilania, rozładować kondensator odpowiednią metodą i odłączyć przynajmniej jeden jego przewód. Pomiar w układzie może dać wynik zafałszowany przez inne elementy.
- Pojemność wyraźnie niższa od wartości oznaczonej na części lub wymaganej dla danego wariantu wskazuje na zużycie kondensatora.
- Brak ładowania, zwarcie lub niestabilny odczyt również przemawiają za uszkodzeniem, ale miernik nie zastępuje kontroli całego obwodu.
- Prawidłowa pojemność nie potwierdza sprawności pod obciążeniem. Nadal trzeba sprawdzić, czy wirnik obraca się bez ocierania, a silnik nie przegrzewa się i nie ma uszkodzonych uzwojeń.

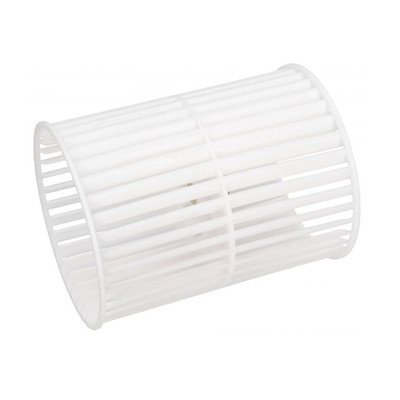

Wirnik powinien obracać się bez wyczuwalnego ocierania. Tłuszcz, ciało obce, pęknięte łopatki albo skrzywienie mogą powodować hałas i spadek wydajności. Nie uruchamiaj wentylatora z uszkodzoną obudową dmuchawy ani nie próbuj rozpędzać wirnika ręką podczas pracy.

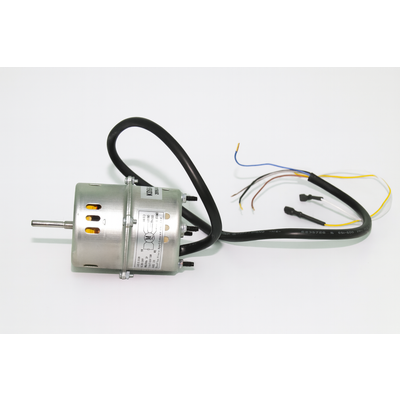

Silnik wymienia się dopiero po wykluczeniu prostszych przyczyn: zasilania, przełącznika, wyłącznika krańcowego, kondensatora, blokady mechanicznej i zabrudzenia. Rezystancja uzwojeń może pomóc wykryć przerwę lub zwarcie, lecz wartości i punkty pomiarowe zależą od konstrukcji silnika. Wynik należy porównać ze schematem lub dokumentacją właściwego wariantu, a nie z uniwersalną tabelą.
Słabe pochłanianie nie musi oznaczać awarii silnika

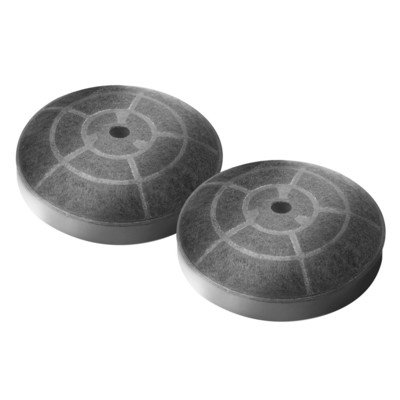

W trybie recyrkulacji sprawdź, czy zamontowano właściwy filtr węglowy i czy nie jest już nasycony. Filtr węglowy nie powinien być myty ani regenerowany, jeżeli instrukcja konkretnego wariantu tego nie przewiduje. Filtr przeciwtłuszczowy należy regularnie czyścić; nagromadzony tłuszcz zwiększa opory przepływu i może zanieczyścić dmuchawę.
W trybie wyciągu skontroluj:
- drożność kanału i jego połączenie z okapem;
- zbyt ostre załamania lub nadmierną długość przewodu;
- klapę zwrotną, jeżeli jest zamontowana;
- dopływ powietrza do pomieszczenia;
- poprawność kierunku pracy i konfiguracji wyciąg/pochłaniacz.
Jeśli po wyjęciu filtrów lub odłączeniu kanału dźwięk i przepływ wyraźnie się zmieniają, przyczyna może znajdować się w układzie wentylacyjnym. Nie podłączaj okapu do kanału odprowadzającego spaliny ani dym z urządzeń grzewczych.
Dostęp do części i wymiana
W okapie teleskopowym dostęp do oświetlenia i filtra uzyskuje się zwykle od spodu, po wysunięciu panelu i zwolnieniu elementu filtracyjnego. Silnik, kondensator, wirnik, przełączniki oraz przewody znajdują się za osłonami wewnątrz obudowy. Dokładna kolejność demontażu zależy od wersji wykonania i sposobu zabudowy, dlatego nie należy przenosić liczby śrub ani układu przewodów z innego modelu.
Bezpieczna kolejność prac:
- Odłącz urządzenie od sieci; przy stałym przyłączu wyłącz właściwy obwód i zabezpiecz go przed przypadkowym załączeniem.
- Zdemontuj filtry i elementy zabudowy, które blokują dostęp.
- Zrób zdjęcia połączeń przed odłączeniem przewodów i oznacz złącza, jeżeli są podobne.
- Odłącz wtyczki za obudowę złącza, nie ciągnąc za przewody.
- Sprawdź, czy ciężki zespół dmuchawy jest podparty przed odkręceniem mocowań.
- Porównaj nową część z wymontowaną: mocowanie, kierunek montażu, złącza, wymiary i oznaczenie.
- Po montażu sprawdź, czy przewody nie mogą dotykać wirnika, ostrych krawędzi ani gorących elementów.
- Przed pełnym wsunięciem urządzenia wykonaj kontrolę pracy na każdym biegu oraz osobno sprawdź oświetlenie.
Prace przy module, przewodach sieciowych, silniku i pomiarach pod napięciem wymagają odpowiednich kwalifikacji, doświadczenia, narzędzi oraz zachowania zasad ochrony przeciwporażeniowej. Nie mostkuj wyłącznika krańcowego na stałe, nie zastępuj bezpiecznika drutem i nie wykonuj prowizorycznych połączeń.
Jak dobrać część do Amica OTP 6233
Nazwa OTP 6233 może występować w kilku wariantach wykonania, między innymi z różnym kolorem panelu. Przy doborze przygotuj:
- pełne oznaczenie modelu z tabliczki, na przykład OTP6233I albo OTP6233W;
- kod wyrobu Amica;
- 14-cyfrowy numer fabryczny;
- oznaczenie z wymontowanej części, jeżeli jest czytelne;
- zdjęcie tabliczki i strony przyłączeniowej części.
Nie wybieraj elementu wyłącznie po fotografii. Identycznie wyglądający panel może różnić się kolorem, szerokością, prowadzeniem lub mocowaniem. Kondensator musi mieć właściwą pojemność, napięcie pracy, typ i sposób podłączenia. Silnik i wirnik powinny być zgodne nie tylko wymiarowo, lecz również z zespołem dmuchawy oraz sposobem mocowania. W przypadku oświetlenia porównaj typ źródła, moc, trzonek i elementy oprawy.

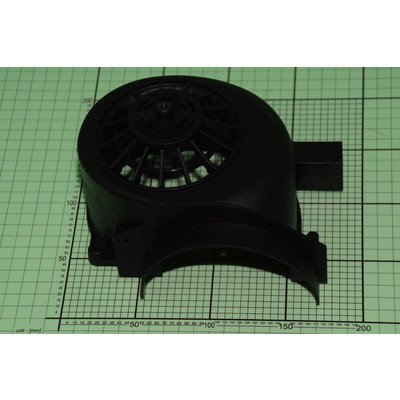

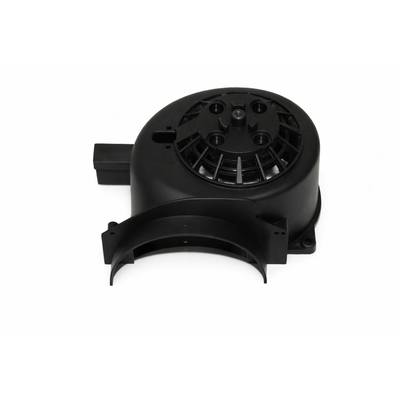

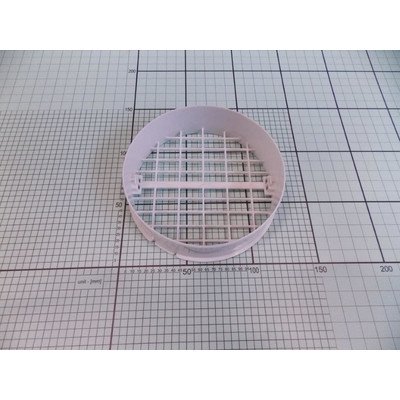

W kategorii mogą występować między innymi elementy związane z dmuchawą, takie jak silnik, wirnik, lewa i prawa obudowa, a także kondensator, panele, elementy lampy, filtr węglowy i reduktor kanału. Sam fakt, że część pasuje do jednego wariantu OTP 6233, nie potwierdza zgodności z każdym urządzeniem oznaczonym podobnie.
Najbezpieczniejszy następny krok to odczytanie pełnych danych z tabliczki znamionowej i porównanie numeru katalogowego z opisem części. Jeżeli oznaczenie jest nieczytelne, przygotuj wyraźne zdjęcie tabliczki, panelu oraz uszkodzonego elementu.
Konserwacja ograniczająca ryzyko usterek
- Czyść filtr przeciwtłuszczowy co najmniej raz w miesiącu albo częściej przy intensywnym gotowaniu.
- Wymieniaj filtr węglowy zgodnie z jego stanem i instrukcją przeznaczoną dla danego wariantu.
- Nie używaj agresywnych środków, strumienia wody ani mokrej gąbki wewnątrz obudowy.
- Podczas czyszczenia sprawdzaj, czy tłuszcz nie dostał się do obudowy dmuchawy.
- Nie obciążaj wysuniętego panelu i nie zamykaj go na siłę, gdy prowadnice stawiają opór.
- Po każdej ingerencji upewnij się, że filtry są zamontowane przed uruchomieniem okapu.
FAQ
Czy brak pracy wentylatora oznacza uszkodzony silnik?
Nie. Przyczyną może być również kondensator, przełącznik biegu, wyłącznik krańcowy, przewód, zablokowany wirnik albo moduł sterujący. Jeżeli światło działa, zacznij od toru wentylatora; jeżeli nie działa nic, sprawdź zasilanie i sterowanie.
Co oznacza buczenie okapu Amica OTP 6233?
Buczenie może towarzyszyć uszkodzonemu kondensatorowi, zatarciu silnika, zabrudzeniu lub mechanicznemu blokowaniu wirnika. Nie uruchamiaj urządzenia wielokrotnie w takim stanie, ponieważ przeciążony silnik może się przegrzewać.
Czy filtr węglowy można umyć?
Filtry węglowe stosowane w tym typie okapu są przeznaczone do wymiany, a nie do mycia, chyba że dokumentacja konkretnego filtra wyraźnie stanowi inaczej. Filtr przeciwtłuszczowy czyści się zgodnie z jego konstrukcją.
Jak sprawdzić kondensator okapu?
Po odłączeniu zasilania i bezpiecznym rozładowaniu kondensatora odłącz jego przewód od obwodu i zmierz pojemność funkcją odpowiednią dla kondensatorów. Odczyt porównaj z wartością nadrukowaną na części lub wymaganą dla danego wariantu. Prawidłowa pojemność nie wyklucza problemu z silnikiem, przewodami ani sterowaniem.
Czy można kupić panel lub silnik tylko po nazwie OTP 6233?
Nie zawsze. Potrzebny jest pełny wariant modelu, kod wyrobu i 14-cyfrowy numer fabryczny Amica. Dodatkowo należy porównać mocowania, wymiary, złącza i numer katalogowy części.
Czy po wymianie części trzeba programować okap?
W przypadku prostych elementów mechanicznych, oświetlenia, kondensatora, wirnika lub silnika zwykle kluczowe są prawidłowe parametry i montaż. Moduły elektroniczne mogą jednak wymagać zgodności z konkretnym wariantem, dlatego nie należy zakładać, że każda płytka będzie działać bez dodatkowej konfiguracji.
