Części do okapu Amica OTP 6241
Części do okapu Amica OTP 6241 pozwalają usunąć problemy ze słabym wyciągiem, hałasem, sterowaniem, wysuwaniem panelu i oświetleniem. Przed zakupem ustal przyczynę usterki oraz odczytaj z tabliczki znamionowej model, kod wyrobu i 14-cyfrowy numer fabryczny — podobne elementy mogą różnić się mocowaniem, wymiarami lub połączeniami.
Jak rozpoznać przyczynę usterki okapu Amica OTP 6241
OTP 6241 jest okapem teleskopowym. W tej konstrukcji na działanie urządzenia wpływają nie tylko silnik i sterowanie prędkością, ale również położenie wysuwanego ramienia. Zanim zamówisz część, warto rozdzielić usterkę mechaniczną, problem z przepływem powietrza i awarię obwodu elektrycznego.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Okap pracuje, ale słabo usuwa parę | zabrudzony filtr aluminiowy, nasycony filtr węglowy, niedrożny przewód wylotowy, niewłaściwy tryb pracy, zabrudzony lub uszkodzony wirnik | stan filtrów, drożność wylotu, swobodny dopływ powietrza do kuchni i wygląd wirnika | poprawa po oczyszczeniu filtra lub udrożnieniu kanału wskazuje na problem z przepływem, a nie na konieczność wymiany silnika |
| Silnik nie uruchamia się po wysunięciu panelu | niewłaściwe położenie ramienia, uszkodzony wyłącznik krańcowy lub jego element uruchamiający, włącznik prędkości, przewody, silnik | wysuń panel do prawidłowej pozycji, oceń pracę mechanizmu i sprawdź ciągłość styków po odłączeniu zasilania | brak przełączania styków może wskazywać na wyłącznik lub mechanizm; prawidłowy test nie potwierdza jeszcze sprawności całego obwodu pod obciążeniem |
| Działa tylko jedna lub dwie prędkości | zużyty włącznik danego biegu, poluzowane złącze, przerwa w przewodzie albo obwodzie silnika | porównaj reakcję wszystkich stopni i skontroluj osobne styki przełączników | awaria pojedynczego biegu częściej kieruje diagnostykę na jego obwód niż na zasilanie całego okapu |
| Silnik buczy, pracuje wolno lub zatrzymuje się | zablokowany albo ocierający wirnik, nagromadzony tłuszcz, uszkodzony silnik, a w odpowiedniej wersji także kondensator silnika | po odłączeniu zasilania sprawdź, czy wirnik obraca się swobodnie i nie ociera o obudowę | opór mechaniczny wymaga usunięcia przyczyny przed próbą uruchomienia; swobodny wirnik nie wyklucza elektrycznego uszkodzenia silnika |
| Okap nadmiernie hałasuje lub drga | zabrudzony, pęknięty lub odkształcony wirnik, luźna obudowa dmuchawy, filtr osadzony nieprawidłowo, rezonans kanału wentylacyjnego | obejrzyj wirnik, obie części obudowy dmuchawy, mocowania filtra i przewód odprowadzający | hałas zależny od prędkości może pochodzić z zespołu dmuchawy, natomiast stukanie po wysunięciu panelu może być związane z prowadnicą lub obudową |
| Nie działa oświetlenie | uszkodzone źródło światła, niezgodna żarówka, oprawa GU10, uchwyt, wyłącznik lub przewody | zacznij od lampy o parametrach zgodnych z zamontowaną wersją, następnie sprawdź oprawę i sterowanie | sprawna żarówka nie wyklucza wypalonych styków oprawy ani przerwy w instalacji |
Okap słabo ciągnie — od czego zacząć

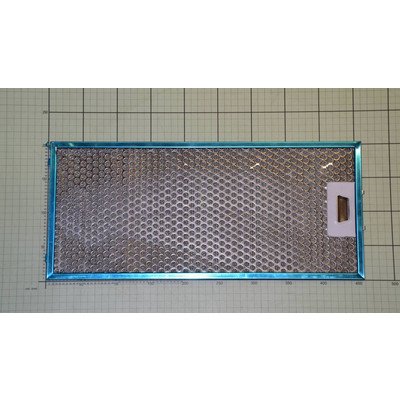

Najpierw sprawdź elementy ograniczające przepływ. Filtr aluminiowy zatrzymuje tłuszcz i podczas użytkowania stopniowo się zatyka. Po wyjęciu oceń, czy jego siatka nie jest zaklejona osadem i czy nie została zdeformowana. Filtr należy czyścić zgodnie z instrukcją urządzenia, bez wyginania warstw siatki.

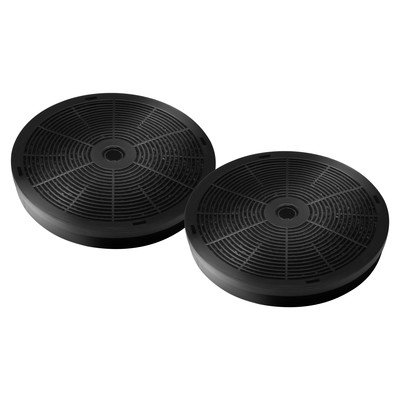

Filtr węglowy jest potrzebny podczas pracy w trybie pochłaniacza, gdy oczyszczone powietrze wraca do pomieszczenia. W trybie wyciągu, z powietrzem odprowadzanym kanałem na zewnątrz, nie powinien niepotrzebnie zwiększać oporu przepływu. Nasyconego standardowego filtra węglowego nie przywraca się do pełnej sprawności przez umycie — wymaga wymiany na wariant przeznaczony do urządzenia.
Jeżeli po obsłudze filtrów wydajność nadal jest niewielka, sprawdź:
- czy klapa lub kratka wylotowa otwiera się swobodnie;
- czy przewód nie jest zgnieciony, zatkany albo nadmiernie zwężony;
- czy w kuchni istnieje dopływ powietrza umożliwiający działanie wyciągu;
- czy wirnik jest czysty, kompletny i prawidłowo osadzony na osi;
- czy silnik osiąga wyraźnie różne obroty na kolejnych stopniach.
Test z kartką papieru może jedynie orientacyjnie wykazać obecność podciśnienia przy filtrze. Nie mierzy rzeczywistej wydajności i nie pozwala samodzielnie rozstrzygnąć, czy winny jest silnik, filtr, kanał czy warunki wentylacji pomieszczenia.
Więcej elementów eksploatacyjnych znajduje się w kategorii filtrów do okapów Amica.
Brak reakcji silnika a wysuwany panel

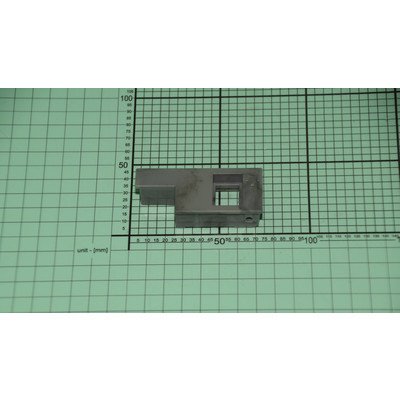

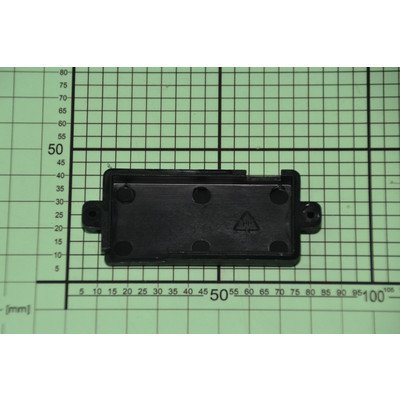

W teleskopowej konstrukcji silnik może być wyłączany podczas wsuwania ramienia. Jeżeli oświetlenie działa, a dmuchawa uruchamia się dopiero po poruszeniu lub mocniejszym wysunięciu frontu, sprawdź prowadnicę, element naciskający wyłącznik krańcowy oraz sam wyłącznik. Luźne mocowanie lub zużyty mechanizm może powodować pracę przerywaną.
Po odłączeniu okapu od instalacji można wypiąć badany wyłącznik z obwodu i miernikiem sprawdzić ciągłość jego styków. Pomiar powinien wykazać jednoznaczną zmianę pomiędzy pozycją uruchomioną i zwolnioną. Stała przerwa, stałe zwarcie niezależnie od położenia albo niestabilny wynik podczas spokojnego naciskania wskazują na problem z wyłącznikiem, jego mocowaniem lub zabrudzonymi stykami.

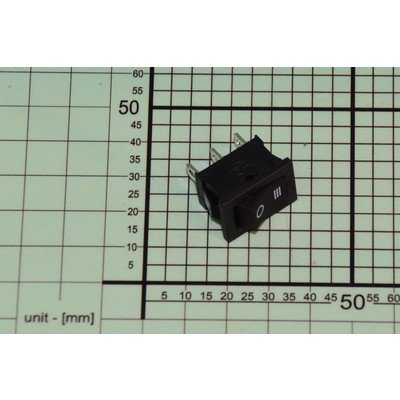

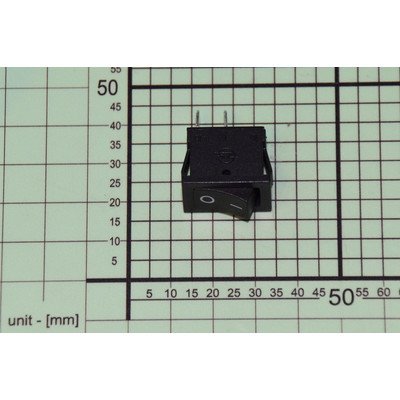

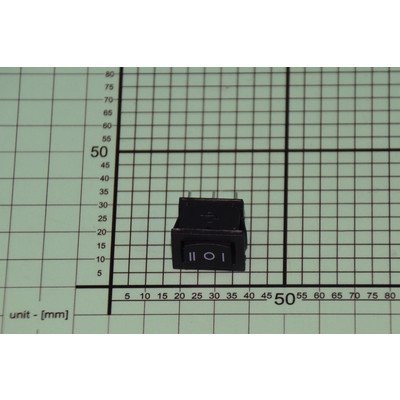

Jeśli nie działa tylko wybrany stopień dmuchawy, analogicznie kontroluje się włącznik tego biegu i jego połączenia. Przed wypięciem przewodów zrób zdjęcie rozmieszczenia złączy i oznacz je w sposób, który nie odpadnie podczas pracy. Nie należy kierować się wyłącznie kolorem przewodu, ponieważ wiązki mogą różnić się między wariantami produkcyjnymi.

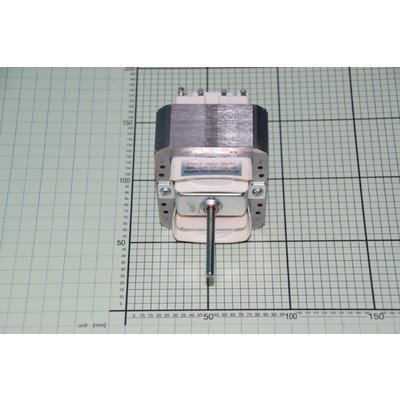

Jak sprawdzić silnik i wirnik dmuchawy

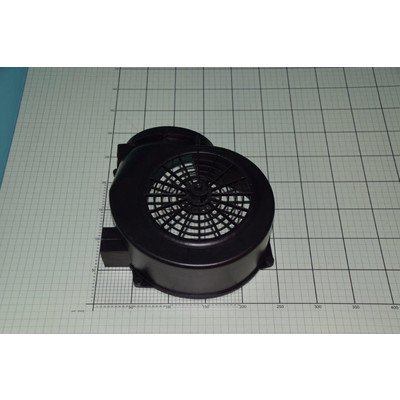

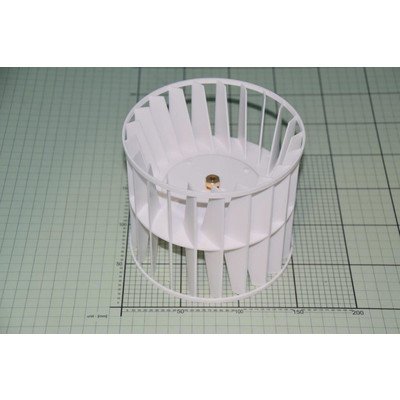

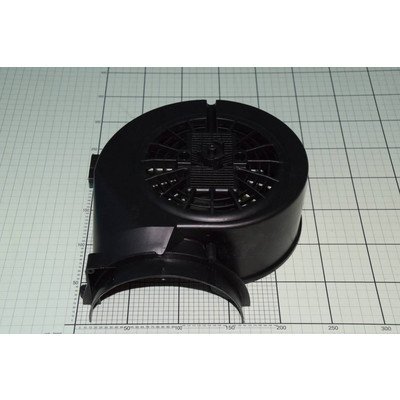

Po zdjęciu filtra przeciwtłuszczowego można obejrzeć wlot zespołu dmuchawy. Przy urządzeniu odłączonym od zasilania sprawdź, czy wirnik nie jest oblepiony tłuszczem, pęknięty, przesunięty albo ociera o lewą lub prawą część obudowy. Uszkodzonego wirnika nie należy prostować przez podgrzewanie ani przyklejać — niewyważenie może wywołać drgania i obciążać łożyskowanie silnika.
Podstawowy pomiar rezystancji uzwojeń wykonuje się po odłączeniu przewodów silnika, aby pozostałe obwody nie zafałszowały wyniku. Przerwa w wymaganym obwodzie wskazuje na uszkodzenie uzwojenia, przewodu lub zabezpieczenia termicznego. Sama obecność skończonej rezystancji nie potwierdza jednak, że silnik osiąga właściwe obroty i moment podczas pracy.
Kontrola napięcia dochodzącego do silnika może odróżnić awarię zespołu napędowego od usterki sterowania, lecz wymaga pomiaru przy odkrytych elementach pod napięciem sieciowym. Takie czynności są przeznaczone wyłącznie dla wykwalifikowanego serwisanta mającego odpowiednie uprawnienia, doświadczenie, narzędzia i procedurę właściwą dla urządzenia. Nie wolno uruchamiać silnika przez prowizoryczne podłączenie ani trwale mostkować wyłącznika krańcowego.
Jeżeli właściwe zasilanie dociera do silnika, wirnik obraca się swobodnie, a napęd nie rusza lub tylko buczy, dalszej kontroli wymaga silnik oraz kondensator, o ile występuje w zamontowanym wykonaniu. Wartości pojemności, sposób podłączenia i układ uzwojeń należy ustalić z oznaczeń części lub dokumentacji konkretnego wariantu, a nie przyjmować uniwersalnie dla wszystkich OTP 6241.

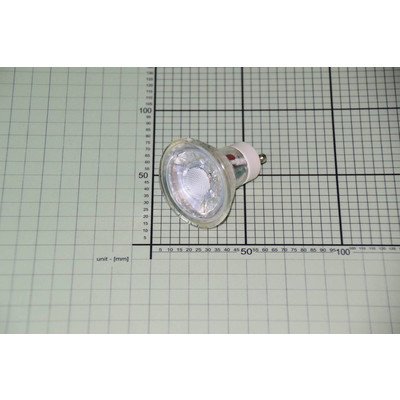

Oświetlenie i oprawy GU10

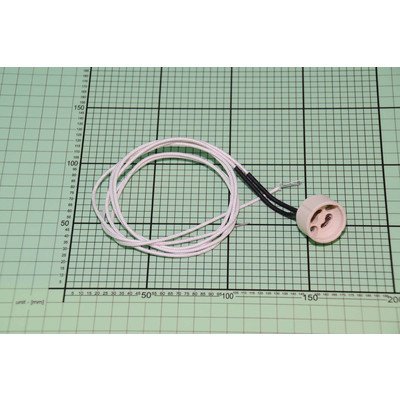

W tej rodzinie mogą występować źródła światła i oprawy GU10, ale przed zakupem trzeba potwierdzić wykonanie zamontowane w danym egzemplarzu. Zgodność trzonka nie wystarcza — znaczenie mają również napięcie, moc, wymiary źródła oraz możliwość bezpiecznego osadzenia w obudowie lampy.

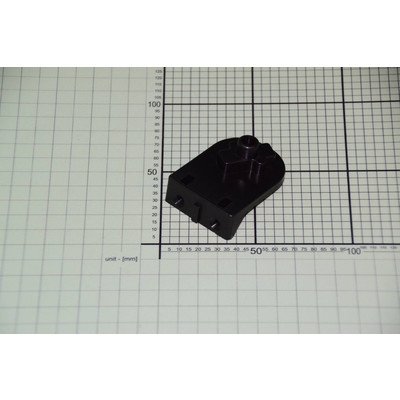

Jeżeli wymiana żarówki nie pomaga, po odłączeniu zasilania obejrzyj styki oprawy. Ślady przegrzania, nadtopienie tworzywa, utrata sprężystości styków lub luźne przewody przemawiają za wymianą uszkodzonego elementu. Gdy nie świecą wszystkie lampy, sprawdzenie należy rozszerzyć na wyłącznik oświetlenia i wspólną część wiązki.
Dostęp do części i wymiana

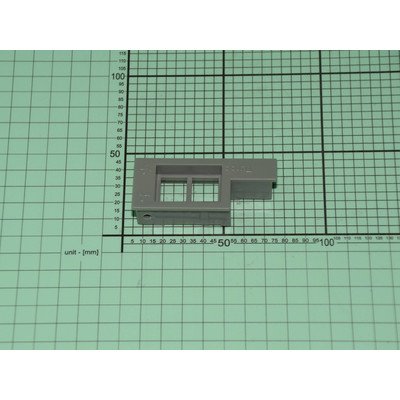

Przed demontażem odłącz okap od instalacji elektrycznej i zabezpiecz płytę grzejną. Zależnie od naprawianego elementu dostęp zwykle rozpoczyna się od wysunięcia panelu teleskopowego i wyjęcia filtra aluminiowego. Od spodu dostępne są elementy oświetlenia, natomiast silnik, wirnik i obudowa dmuchawy znajdują się głębiej w korpusie. Włączniki i ich uchwyty są związane z przednią częścią mechanizmu sterowania.
Podczas wymiany:
- Udokumentuj położenie przewodów, uchwytów i prowadnic przed ich rozłączeniem.
- Nie ciągnij za przewody — chwytaj za obudowę konektora.
- Usuń tłusty osad z powierzchni montażowych bez zalewania silnika, styków i opraw.
- Sprawdź, czy przewody nie znajdą się przy wirniku ani pomiędzy przesuwającymi się częściami panelu.
- Po montażu ręcznie sprawdź swobodę ruchu panelu i wirnika przed podłączeniem urządzenia.
- Wykonaj próbę wszystkich prędkości, oświetlenia i reakcji na wsuwanie ramienia.
Wymiana prowadnicy lub frontu wymaga zachowania prawidłowej geometrii obu stron. Skręcenie panelu może zwiększyć opory ruchu i uniemożliwić poprawne uruchamianie wyłącznika krańcowego.
Jak dobrać części do Amica OTP 6241
Sama nazwa OTP 6241 może nie identyfikować wariantu technicznego. Instrukcje tej rodziny mogą posługiwać się również rozwiniętym oznaczeniem modelu, dlatego część dobieraj na podstawie danych z tabliczki znamionowej:
- pełnego modelu;
- kodu wyrobu Amica;
- 14-cyfrowego numeru fabrycznego.

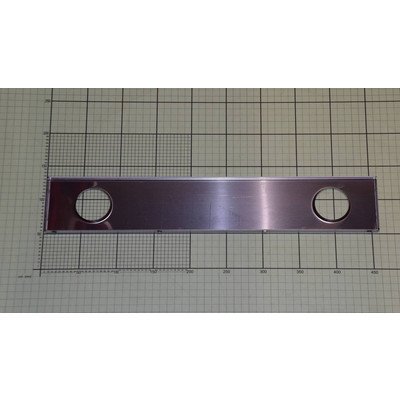

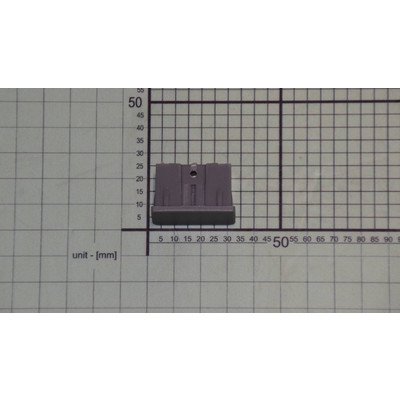

Przy filtrze aluminiowym porównaj długość, szerokość, grubość, położenie uchwytu i zaczepów. W przypadku prowadnicy, frontu oraz obudowy lampy znaczenie mają strona montażu, kolor, wykończenie i rozmieszczenie mocowań. Dla włącznika lub wiązki sprawdź funkcję elementu, układ styków, liczbę złączy i numer części. Silnik musi być zgodny nie tylko pod względem mocy, lecz także sposobu mocowania, osi, wirnika, połączeń i przeznaczonej obudowy dmuchawy.
Numer odczytany ze starej części jest pomocny, ale powinien zostać zweryfikowany z kodem wyrobu okapu. Producent może stosować zamienione numery katalogowe albo różne wykonania w urządzeniach o podobnej nazwie. Jeśli oznaczenia są nieczytelne, przygotuj zdjęcie całej tabliczki oraz zamontowanego elementu z widocznymi mocowaniami i złączami.
Pozostałe modele i grupy podzespołów znajdziesz w kategorii części do okapów Amica.
FAQ — części do okapu Amica OTP 6241
Czy słaby ciąg oznacza uszkodzony silnik?
Nie. Najpierw trzeba wykluczyć zatkany filtr aluminiowy, nasycony filtr węglowy, niedrożny przewód wylotowy i brak dopływu powietrza. Silnik podejrzewa się mocniej, gdy wirnik jest czysty i swobodny, droga powietrza drożna, a obroty pozostają wyraźnie zbyt niskie.
Dlaczego silnik działa dopiero po poruszeniu wysuwanym panelem?
Taki objaw może być związany z wyłącznikiem krańcowym, jego uchwytem, elementem naciskającym albo prowadnicą panelu. Należy skontrolować ruch mechanizmu i zmianę stanu styków po odłączeniu zasilania. Nie wolno trwale zwierać wyłącznika.
Czy filtr węglowy jest potrzebny w każdym sposobie montażu?
Nie. Stosuje się go przede wszystkim w trybie pochłaniacza, gdy powietrze wraca do kuchni. Przy prawidłowo wykonanym wyciągu powietrza na zewnątrz dodatkowy filtr węglowy może nie być wymagany i zwiększa opór przepływu.
Czy można kupić filtr wyłącznie na podstawie wymiarów?
Wymiary są ważne, ale nie wystarczają. Trzeba również porównać grubość, uchwyt, zaczepy i zgodność katalogową z kodem wyrobu okapu. Kilkumilimetrowa różnica lub inne położenie zaczepu może uniemożliwić montaż.
Jakie dane są potrzebne do doboru silnika lub włącznika?
Przygotuj pełny model, kod wyrobu i 14-cyfrowy numer fabryczny z tabliczki znamionowej. Pomocne są także numer starej części oraz zdjęcia złączy i mocowań. Nie dobieraj podzespołu tylko dlatego, że wygląda podobnie lub ma takie samo gniazdo.
