Kondensatory rozruchowe i filtry przeciwzakłóceniowe zmywarek Whirlpool
Kondensatory rozruchowe pomagają uruchomić pompę myjącą, natomiast filtry przeciwzakłóceniowe pracują w obwodzie zasilania zmywarki Whirlpool. Buczenie pompy, brak obiegu wody lub całkowity brak zasilania wymagają jednak sprawdzenia także pompy, przewodów i modułu. Część dobieraj według 12-cyfrowego numeru serwisowego z tabliczki znamionowej, a nie wyłącznie po pojemności lub wyglądzie.
Kondensator pompy i filtr przeciwzakłóceniowy — dwa różne podzespoły

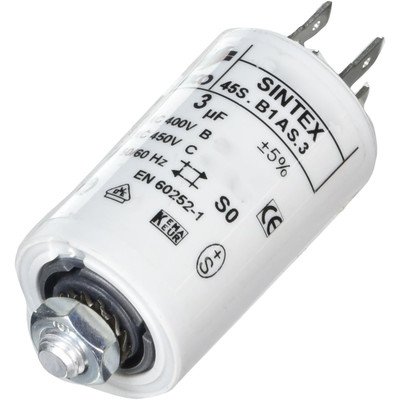

Kondensator rozruchowy lub kondensator pracy współpracuje z silnikiem pompy myjącej. Pomaga wytworzyć właściwe przesunięcie fazowe, dzięki któremu silnik może ruszyć i pracować z odpowiednim momentem. Nie każda wersja zmywarki Whirlpool ma jednak zewnętrzny kondensator — niektóre pompy mają inną konstrukcję, dlatego obecność i parametry części trzeba potwierdzić dla konkretnego numeru serwisowego.
Filtr przeciwzakłóceniowy znajduje się w torze zasilania sieciowego. Ogranicza zakłócenia przewodzone między urządzeniem a instalacją elektryczną. Może być osobnym zespołem, elementem przewodu zasilającego albo częścią układu wejściowego. Zawiera elementy przeznaczone do pracy bezpośrednio przy napięciu sieciowym, dlatego nie wolno zastępować go przypadkowym kondensatorem ani trwale omijać.
Jakie objawy może powodować kondensator pompy myjącej?
Typowy scenariusz wygląda następująco: zmywarka wypompowuje pozostałą wodę, pobiera świeżą wodę, ale po chwili nie rozpoczyna właściwego mycia. Z dolnej części urządzenia może być słyszalne buczenie, a ramiona natryskowe pozostają nieruchome. Silnik może również ruszać z opóźnieniem lub zatrzymywać się przy próbie startu.
Nie jest to jednak dowód uszkodzenia kondensatora. Podobne objawy powodują między innymi:
- zablokowana turbina pompy przez szkło, pestkę lub inny przedmiot;
- zużyte panewki, łożyska albo elementy wirnika pompy;
- uszkodzone uzwojenie główne lub pomocnicze silnika;
- przegrzane konektory, przerwany przewód albo luźne złącze;
- brak sterowania pompą z modułu elektronicznego;
- niewłaściwy poziom wody lub nadmierna ilość piany;
- zastosowanie pompy, która w danym wariancie nie współpracuje z zewnętrznym kondensatorem.
Jeśli zmywarka nie pobrała wody, diagnostykę należy zacząć od układu dopływowego, a nie od kondensatora. Gdy natomiast silnik pracuje, lecz woda nie dociera do ramion, bardziej prawdopodobne są zużycie części hydraulicznej pompy, niedrożność lub problem z rozdzielaniem obiegu.
Jak sprawdzić kondensator rozruchowy pompy?
Przed pomiarem odłącz zmywarkę od instalacji elektrycznej, zamknij dopływ wody i zabezpiecz miejsce przed wyciekiem. Kondensator może zachować ładunek także po odłączeniu urządzenia. Powinien zostać rozładowany kontrolowaną metodą przewidzianą w dokumentacji serwisowej, na przykład przez odpowiednio dobrany rezystor. Nie rozładowuj go przez zwarcie zacisków śrubokrętem.
Oględziny
Po uzyskaniu dostępu sprawdź, czy obudowa kondensatora nie jest pęknięta, wybrzuszona, nadtopiona lub pokryta śladami wycieku. Obejrzyj również konektory i przewody. Luźny albo przegrzany styk może powodować taki sam problem z rozruchem jak niesprawny kondensator.
Brak widocznych uszkodzeń nie potwierdza sprawności elektrycznej.
Pomiar pojemności
- Zapisz rozmieszczenie przewodów i odłącz oba konektory kondensatora.
- Ustaw miernik na pomiar pojemności i przyłóż sondy do zacisków części.
- Porównaj wynik z wartością w µF oraz tolerancją podaną na obudowie kondensatora.
- Wynik wyraźnie poza oznaczoną tolerancją, wartość niestabilna lub brak wskazania przemawiają za wymianą części.
Nie ma jednej prawidłowej pojemności dla wszystkich zmywarek Whirlpool. W tej grupie występują różne pompy i kondensatory, dlatego wyniku nie należy porównywać z przypadkową wartością znalezioną dla innego modelu.
Pomiar pojemności nie sprawdza stanu mechanicznego pompy, uzwojeń, przewodów ani modułu. Nie daje także pełnej informacji o zachowaniu kondensatora pod napięciem i w podwyższonej temperaturze. Jeżeli wynik odpowiada oznaczeniu, a pompa nadal buczy, trzeba kontynuować diagnostykę zamiast wymieniać kondensator na próbę.
Pomiar omomierzem
Pomiar rezystancji może ujawnić zwarcie lub całkowitą przerwę. Po przyłożeniu sond do rozładowanego i odłączonego kondensatora wskazanie sprawnego elementu może zmieniać się w miarę jego ładowania przez miernik. Stałe wskazanie bliskie zwarciu albo brak spodziewanej reakcji wymaga porównania z procedurą właściwą dla danego typu części.
Jest to test orientacyjny. Jeśli miernik obsługuje pomiar pojemności, porównanie wyniku z oznaczeniem na obudowie jest bardziej użyteczne.
Co sprawdzić, gdy kondensator jest sprawny?
| Objaw | Co sprawdzić | Jak interpretować wynik |
| Pompa buczy, ale nie rusza | Swobodę ruchu wirnika oraz obecność ciał obcych | Wyczuwalny opór, zatarcie lub uszkodzenie turbiny kieruje diagnostykę na pompę |
| Pompa rusza wolno mimo prawidłowej pojemności | Konektory, wiązkę i uzwojenia silnika | Przegrzane złącze, przerwa lub wynik niezgodny z dokumentacją wskazują usterkę obwodu pompy |
| Silnik pracuje, lecz ramiona nie obracają się | Filtry, dysze, część hydrauliczną pompy i rozdzielacz wody | Sama praca silnika nie oznacza, że pompa wytwarza wymagane ciśnienie |
| Pompa nie otrzymuje sterowania | Wyjście modułu, przekaźniki i przewody | Dopiero potwierdzenie braku napięcia podczas właściwej fazy programu uzasadnia diagnostykę sterownika |
| Nowy kondensator nie pomógł | Parametry części i pozostałe elementy obwodu | Nowa część może być niewłaściwa lub wadliwa, ale przyczyną może też być pompa albo moduł |
Pomiary napięcia w działającym urządzeniu są przeznaczone wyłącznie dla wykwalifikowanego technika. Wymagają schematu konkretnej zmywarki, odpowiednich przyrządów oraz zabezpieczenia przed porażeniem, uruchomieniem mechanizmów i kontaktem z wodą. Nie należy przenosić napięć ani numerów pinów z instrukcji innego modelu.
Jeżeli diagnostyka wskazuje na uszkodzenie całego zespołu, odpowiedni wariant można znaleźć w kategorii pompy myjące i odpływowe Whirlpool. Moduł elektroniczny należy rozważać dopiero po sprawdzeniu pompy, kondensatora, złączy i wiązki; dostępne warianty znajdują się w kategorii moduły elektroniczne do zmywarek Whirlpool.
Objawy uszkodzenia filtra przeciwzakłóceniowego
Filtr pracuje bezpośrednio w obwodzie zasilania, dlatego jego awaria może mieć inny przebieg niż uszkodzenie kondensatora pompy. Możliwe objawy to:
- zmywarka pozostaje całkowicie nieaktywna mimo sprawnego gniazda;
- zasilanie pojawia się i zanika przy poruszaniu przewodem lub złączem;
- zabezpieczenie nadprądowe albo różnicowoprądowe wyłącza obwód po podłączeniu urządzenia;
- w pobliżu wejścia przewodu zasilającego widać nadtopienie, pęknięcie lub osmalenie;
- pojawia się zapach przegrzanej izolacji;
- praca zmywarki powoduje zakłócenia odbioru innych urządzeń elektronicznych.
Także te objawy nie wskazują jednoznacznie filtra. Brak reakcji może wynikać z uszkodzonego gniazda, przewodu, listwy zaciskowej, wyłącznika, blokady drzwi, bezpiecznika lub zasilacza modułu. Wyzwalanie zabezpieczenia różnicowoprądowego może natomiast powodować grzałka, pompa, zawilgocona wiązka albo inny element o obniżonej rezystancji izolacji.
Jak sprawdzić filtr zasilania?
Po bezpiecznym odłączeniu urządzenia należy rozpocząć od oględzin obudowy filtra, przewodu, zacisków i złączy ochronnych. Nadpalone konektory wymagają ustalenia przyczyny przegrzania; samo założenie nowego filtra na luźne lub utlenione złącze może doprowadzić do ponownej awarii.
Ciągłość torów prądowych można sprawdzać tylko po identyfikacji wejścia i wyjścia na podstawie schematu lub oznaczeń konkretnej części. Filtry mogą zawierać dławiki, rezystory rozładowujące, warystory oraz kondensatory klasy X i Y, więc przypadkowy pomiar między nieustalonymi zaciskami może zostać błędnie zinterpretowany.
Przy podejrzeniu przebicia do obudowy lub wyzwalania zabezpieczenia różnicowoprądowego potrzebny jest pomiar izolacji i prądu upływu wykonany właściwym przyrządem. Zwykły multimetr może nie ujawnić usterki występującej dopiero pod napięciem roboczym.
Opisane pomiary w obwodzie sieciowym wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi oraz znajomości procedury dla danego modelu. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Filtra nie wolno zwierać, omijać ani usuwać w celu dalszego użytkowania zmywarki.
Dostęp i wymiana części
Kondensator jest zwykle zamocowany przy pompie myjącej pod komorą zmywarki. Filtra należy szukać w torze wejściowym przewodu zasilającego. Dokładna droga dostępu zależy jednak od konstrukcji: może wymagać zdjęcia cokołu, dolnej osłony, boku obudowy albo wysunięcia urządzenia z zabudowy.
Przed demontażem:
- Odłącz zasilanie, zamknij wodę i odłącz urządzenie od instalacji tylko wtedy, gdy wymaga tego dostęp.
- Usuń wodę pozostającą w komorze i przygotuj zabezpieczenie podłogi.
- Zrób zdjęcie przewodów, mocowań i prowadzenia wiązki.
- Nie ciągnij za przewody — konektory zdejmuj za ich izolowane korpusy.
- Sprawdź, czy pod częścią nie ma śladów wycieku, korozji lub przegrzania.
Nowy element zamontuj w oryginalnym uchwycie, z dala od ostrych krawędzi, ruchomych części i miejsc gromadzenia się wody. Przewód ochronny oraz wszystkie osłony muszą wrócić na swoje miejsce. Po złożeniu sprawdź szczelność, prawidłowe ułożenie przewodów i działanie urządzenia w pełnym cyklu kontrolnym.
Jak dobrać kondensator lub filtr do zmywarki Whirlpool?
Podstawą doboru jest pełny, zwykle 12-cyfrowy numer serwisowy z tabliczki znamionowej, często rozpoczynający się od 85. W zmywarkach tabliczka znajduje się zazwyczaj na krawędzi drzwi lub ramie komory. Sam model może obejmować kilka wersji z inną pompą, filtrem, przewodem albo sposobem mocowania.
Przy kondensatorze porównaj:
- potwierdzony numer części i zgodność katalogową;
- pojemność w µF oraz tolerancję;
- napięcie znamionowe i przeznaczenie do pracy z silnikiem AC;
- rodzaj konektorów, średnicę, długość i sposób mocowania;
- klasę temperaturową oraz wykonanie obudowy.
Przy filtrze przeciwzakłóceniowym istotne są:
- numer katalogowy całego zespołu;
- liczba torów lub faz oraz schemat połączeń;
- obciążalność prądowa i napięcie pracy;
- klasy bezpieczeństwa zastosowanych elementów;
- obecność przewodu zasilającego, uziemienia i dodatkowych złączy;
- układ mocowań oraz długość przewodów.
Identyczna obudowa lub pasująca wtyczka nie potwierdzają zgodności. Przed zakupem odczytaj pełny numer SERVICE, porównaj oznaczenie starej części i — jeśli dane są nieczytelne — przygotuj zdjęcie całej tabliczki znamionowej oraz podzespołu z widocznymi zaciskami.
FAQ — kondensatory i filtry zmywarek Whirlpool
Czy buczenie pompy oznacza uszkodzony kondensator?
Nie. Słaby kondensator może powodować buczenie, wolny rozruch lub brak startu silnika, ale podobny objaw daje zablokowana albo zużyta pompa, uszkodzone uzwojenie, luźny konektor lub brak właściwego sterowania.
Czy można dobrać kondensator tylko według wartości µF?
Nie. Oprócz pojemności muszą zgadzać się przeznaczenie, napięcie, tolerancja, wykonanie, konektory i mocowanie. Najbezpieczniejszą podstawą jest zgodność katalogowa z 12-cyfrowym numerem serwisowym zmywarki.
Czy każdy silnik pompy myjącej ma zewnętrzny kondensator?
Nie. W zależności od wersji zmywarki i konstrukcji pompy kondensator może występować jako osobna część albo nie występować wcale. Nie należy zamawiać go wyłącznie na podstawie podobnego objawu.
Czy prawidłowa pojemność potwierdza sprawność kondensatora?
Potwierdza tylko, że zmierzona pojemność odpowiada oznaczeniu w warunkach testu. Nie wyklucza problemów ujawniających się pod obciążeniem i nie potwierdza sprawności pompy, uzwojeń, wiązki ani modułu sterującego.
Czy zmywarka może pracować bez filtra przeciwzakłóceniowego?
Filtra nie należy usuwać ani zwierać. Jest elementem fabrycznego układu zasilania i ochrony przeciwzakłóceniowej. Uszkodzony zespół trzeba zastąpić częścią zgodną z konkretną wersją urządzenia.
Dlaczego potrzebny jest pełny numer serwisowy Whirlpool?
Pod jedną nazwą modelu mogą występować różne wykonania techniczne. Pełny, zwykle 12-cyfrowy numer SERVICE pozwala ustalić, jaka pompa, pojemność kondensatora, filtr i sposób podłączenia zostały zastosowane w danym wariancie.
