Moduły elektroniczne, programatory i wyświetlacze do zmywarek
Moduł, programator lub wyświetlacz do zmywarki Whirlpool może powodować brak reakcji, przerywanie programu, błędy albo nieprawidłowe sterowanie. Przed zakupem sprawdź zasilanie, wiązkę, blokadę drzwi i element wykonawczy, a część dobierz po pełnym numerze serwisowym, nie tylko po zdjęciu.
.jpg.210x210-s.webp)
Jaką funkcję pełni moduł w zmywarce Whirlpool?
W zmywarkach Whirlpool elektronika może być podzielona na kilka współpracujących elementów:

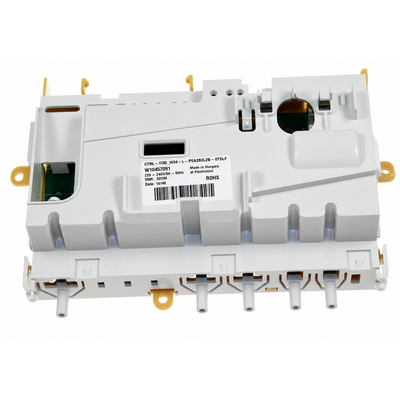

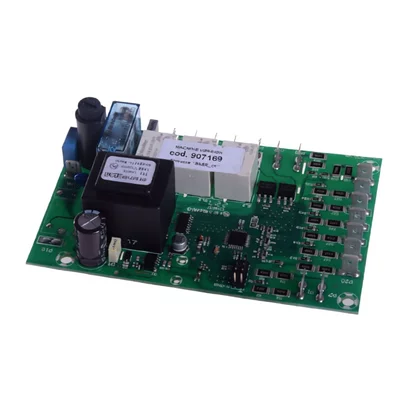

- moduł główny lub programator steruje pompą myjącą, pompą odpływową, zaworem dopływowym, grzałką, dozownikiem i czujnikami;

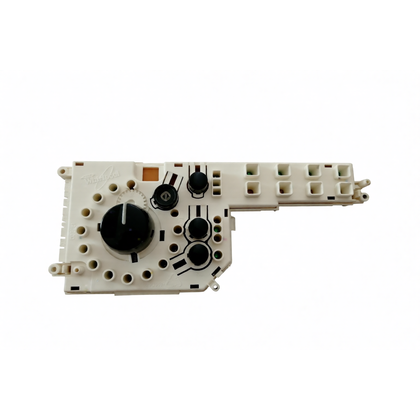

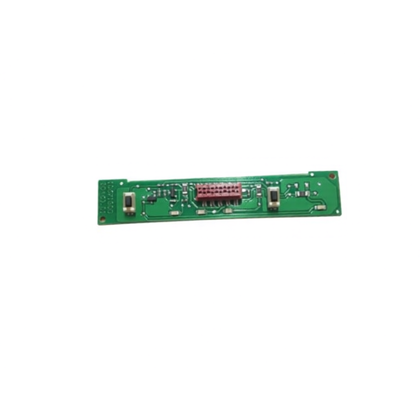

- moduł obsługi lub panel sterowania odbiera nacisk przycisków albo sygnały z klawiatury dotykowej;

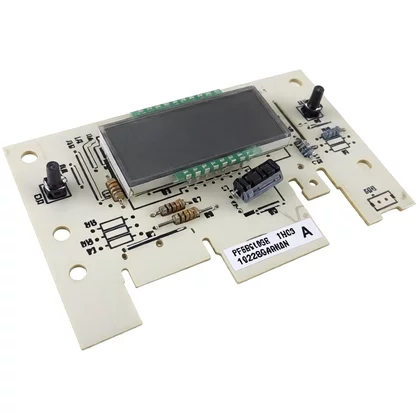

- wyświetlacz pokazuje program, czas, komunikaty i kody, ale nie zawsze zawiera główny układ sterujący;
- moduł zasilania występuje w niektórych konstrukcjach jako oddzielny element.
To rozróżnienie ma znaczenie przy diagnozie. Brak obrazu na wyświetlaczu nie musi oznaczać uszkodzenia wyświetlacza, a zatrzymanie programu nie jest automatycznym dowodem awarii modułu głównego.
Objaw nie wskazuje od razu na moduł
Przed zamówieniem elektroniki trzeba wykluczyć prostsze przyczyny. Moduł może prawidłowo reagować na sygnał z uszkodzonego czujnika albo odłączać element wykonawczy, który ma zwarcie.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Zmywarka nie świeci i nie reaguje | Brak zasilania, bezpiecznik, filtr przeciwzakłóceniowy, przewód, moduł zasilania, moduł główny | Gniazdo, wyłącznik nadprądowy, przewód, ślady przypalenia i wilgoci | Jeśli zasilanie dochodzi do urządzenia, ale elektronika nie uruchamia się, moduł staje się podejrzany. Nadal trzeba sprawdzić złącza i wiązkę. |
| Panel świeci, ale przyciski nie działają | Klawiatura lub panel obsługi, taśma, złącze, wilgoć, komunikacja z modułem głównym | Stan panelu, taśmy i wtyczek; reakcję po odłączeniu klawiatury można sprawdzać tylko zgodnie z dokumentacją danego modelu | Uszkodzona klawiatura może wyglądać jak awaria modułu. Sam brak reakcji jednego przycisku nie uzasadnia wymiany płyty głównej. |
| Program zatrzymuje się po pobraniu wody | Pompa myjąca, grzałka, czujnik temperatury, czujnik poziomu lub zmętnienia, wiązka, sterowanie | Czy pompa pracuje, czy woda jest podgrzewana, czy nie ma wycieku i czy czujniki mają prawidłowe połączenia | Jeżeli element wykonawczy i przewody są sprawne, a moduł nie podaje sygnału sterującego podczas testu serwisowego, można podejrzewać obwód wyjściowy modułu. |
| Zmywarka nie grzeje | Grzałka lub pompogrzałka, czujnik temperatury, przekaźnik lub triak, przewody | Rezystancję grzałki mierzy się po odłączeniu jej przewodów; kontroluje się także izolację, złącza i czujnik | Prawidłowa rezystancja grzałki nie potwierdza jej sprawności pod obciążeniem. Brak sterowania z modułu można oceniać dopiero po wykluczeniu grzałki, czujnika i wiązki. |
| Pompa pracuje bez końca lub pojawia się błąd przepełnienia | Woda w dolnej tacy, wyłącznik pływakowy, wyciek, przewody, moduł | Dolną tacę, pływak, mikrowyłącznik i miejsce wycieku | Osuszanie tacy bez usunięcia wycieku nie jest naprawą. Moduł może jedynie prawidłowo uruchamiać zabezpieczenie przeciwzalaniowe. |
| Wyświetlacz jest ciemny lub pokazuje przypadkowe znaki | Zasilanie wyświetlacza, taśma, panel, moduł główny, uszkodzenie pamięci lub oprogramowania | Złącza, ślady wilgoci, komunikację między panelem a modułem | Wymiana samego wyświetlacza ma sens tylko wtedy, gdy dokumentacja i pomiary wskazują na jego obwód. |
Kody błędów Whirlpool a moduł sterujący
Kody błędów są zależne od platformy, generacji i pełnego numeru serwisowego zmywarki. Nie należy przenosić znaczenia kodu z jednego modelu na całą markę.
W dokumentacji serwisowej Whirlpool spotyka się kody rozdzielające funkcję i rodzaj problemu, na przykład komunikację panelu z modułem głównym albo błąd układu dopływu wody. Taki kod wskazuje obszar diagnostyczny, a nie część do kupienia.
Przykładowa kolejność przy błędzie komunikacji panelu:
- odłącz zasilanie i sprawdź połączenie między panelem a modułem głównym;
- obejrzyj wtyczki, przewody i miejsca możliwego przetarcia w drzwiach;
- sprawdź, czy panel ma zasilanie zgodne z dokumentacją konkretnego urządzenia;
- dopiero po wykluczeniu wiązki i panelu rozważ moduł główny.
Kod związany z poborem wody może być skutkiem zamkniętego zaworu, zabrudzonego sitka, problemu z elektrozaworem, przepływomierzem, płaszczem wodnym, czujnikiem poziomu albo dopiero z obwodem wejściowym modułu. Podobnie błąd przepełnienia wymaga sprawdzenia tacy ociekowej i wyłącznika pływakowego.
Co można sprawdzić bez pomiaru pod napięciem?
Po odłączeniu zmywarki od sieci można wykonać podstawową kontrolę:
- odczytać pełne oznaczenie urządzenia i oznaczenia z modułu;
- obejrzeć płytkę pod kątem nadpaleń, pękniętych lutów, korozji i śladów zalania;
- sprawdzić, czy wtyczki są całkowicie wsunięte i nie mają nadpalonych styków;
- skontrolować wiązkę w przejściu między drzwiami a korpusem, ponieważ wielokrotne zginanie może uszkodzić przewody;
- zmierzyć ciągłość przewodów po odłączeniu ich od modułu i elementu wykonawczego;
- sprawdzić rezystancję konkretnego elementu, na przykład pompy, grzałki lub elektrozaworu, zgodnie z dokumentacją modelu.
Pomiar rezystancji wykonany na podłączonym obwodzie może dać mylący wynik, ponieważ miernik obejmuje także inne elementy układu. Zwarcie lub przerwa w elemencie wykonawczym może ponadto uszkodzić nowo zamontowany moduł, dlatego przyczynę awarii trzeba usunąć przed wymianą elektroniki.
Nie wykonuj pomiarów napięcia sieciowego ani napięć sterujących na podłączonej zmywarce bez kwalifikacji, odpowiednich przyrządów i procedury serwisowej dla danego modelu. Dokumentacje Whirlpool przeznaczają takie czynności dla wykwalifikowanych serwisantów; po każdym pomiarze pod napięciem urządzenie należy odłączyć przed dalszym demontażem.
Dostęp do modułu i wymiana
Miejsce montażu zależy od konstrukcji zmywarki Whirlpool. Moduł główny może znajdować się w dolnej części urządzenia, w osłonie chroniącej przed wilgocią, natomiast panel obsługi i wyświetlacz są zwykle zamontowane w drzwiach.
Typowa procedura wymiany modułu zamontowanego w dolnej części obejmuje:
- odłączenie zmywarki od zasilania i zamknięcie dopływu wody, jeżeli wymagane jest odsunięcie urządzenia;
- zdjęcie cokołu lub dolnej osłony zgodnie z konstrukcją modelu;
- otwarcie obudowy modułu;
- wykonanie zdjęcia rozmieszczenia wtyczek i oznaczenie przewodów;
- odłączenie wiązek za obudowę wtyczki, a nie za przewody;
- zwolnienie zatrzasków lub mocowań i wyjęcie płytki;
- przełożenie modułu do właściwej obudowy, podłączenie wszystkich wiązek i sprawdzenie, czy przewody nie są ściśnięte;
- zamknięcie osłon i zamontowanie paneli przed ponownym podłączeniem zasilania.
W modelach z modułem w drzwiach trzeba zwykle zdjąć panel zewnętrzny, uzyskać dostęp do panelu sterowania, odłączyć przewody i zwolnić mocowania. Nie należy podważać zatrzasków na siłę ani ciągnąć za taśmę łączącą wyświetlacz z płytką.
Po wymianie trzeba sprawdzić poprawność zamknięcia drzwi, uruchomić właściwy test serwisowy lub program kontrolny i obserwować pobór wody, odpompowanie, pracę pompy myjącej oraz podgrzewanie. Niektóre moduły są dostarczane jako zaprogramowane, inne wymagają konfiguracji lub zaprogramowania dla konkretnego wariantu urządzenia. Nie wolno zakładać tego wyłącznie na podstawie wyglądu płytki.
Jak dobrać moduł, programator lub wyświetlacz Whirlpool?
Najważniejsze są dane z tabliczki znamionowej i oznaczenia zapisane na starej części. W przypadku Whirlpool, Bauknecht, Indesit i Hotpoint należy przygotować pełny numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85. Sam skrócony model może nie rozróżniać wariantu wyposażenia, generacji elektroniki albo wersji oprogramowania.
Przy doborze porównaj:
- pełny numer serwisowy urządzenia;
- model i wariant wykonania;
- numer części zapisany na module, programatorze lub wyświetlaczu;
- położenie, liczbę i typ złączy;
- rodzaj panelu oraz wersję wyświetlacza;
- sposób montażu i obudowę;
- informację, czy część jest zaprogramowana, czy wymaga konfiguracji.
Identyczne złącze albo podobne zdjęcie nie gwarantuje zgodności. Różnice mogą dotyczyć oprogramowania, przypisania wejść i wyjść, obsługiwanych czujników, wersji panelu lub funkcji urządzenia.
Przed zakupem odczytaj pełny numer z tabliczki znamionowej oraz oznaczenia z modułu. Jeżeli napis jest nieczytelny, przygotuj wyraźne zdjęcia tabliczki, wszystkich etykiet i złączy. To bezpieczniejsza podstawa doboru niż sam opis objawu lub nazwa handlowa zmywarki.
FAQ
Czy brak wyświetlania oznacza uszkodzony moduł główny?
Nie. Przyczyną może być brak zasilania, uszkodzona taśma, panel obsługi, sam wyświetlacz, złącze albo moduł główny. Najpierw trzeba sprawdzić zasilanie i połączenia zgodnie z dokumentacją danego modelu.
Czy kod błędu wskazuje, który moduł kupić?
Nie. Kod wskazuje funkcję lub obszar problemu. Przykładowo błąd dopływu wody może wynikać z zaworu, sitka, przepływomierza, wiązki, czujnika albo sterowania. Kod trzeba interpretować razem z objawem i wynikami kontroli.
Czy każdy moduł Whirlpool trzeba programować?
Nie. Zależy to od rodziny urządzenia i rodzaju części. Niektóre moduły są przygotowane do konkretnego wariantu, a inne wymagają konfiguracji lub zaprogramowania. Informację należy potwierdzić dla pełnego numeru serwisowego.
Czy można przełożyć samą płytkę ze starego modułu?
Czasami jest to możliwe, ale nie zawsze. Trzeba uwzględnić obudowę, wersję płytki, oprogramowanie, elementy zabezpieczające i przyczynę pierwotnej awarii. Przekładanie elektroniki bez sprawdzenia obwodów może doprowadzić do ponownego uszkodzenia.
Gdzie znajduje się moduł sterujący w zmywarce Whirlpool?
W zależności od konstrukcji znajduje się w dolnej części urządzenia albo w drzwiach, za panelem sterowania. Dostęp opisany dla jednego modelu nie musi pasować do innego, dlatego przed demontażem trzeba sprawdzić dokumentację właściwej platformy.
Jakie dane podać przy doborze części?
Podaj pełny numer serwisowy zmywarki Whirlpool oraz model, a w razie możliwości także numer zapisany na starej części. Zdjęcie tabliczki znamionowej i etykiety modułu pomaga rozróżnić warianty, których nie identyfikuje sam skrócony model.
