Elementy drzwi zmywarek Electrolux
Elementy drzwi zmywarek Electrolux obejmują zamki, zatrzaski, uchwyty, uszczelki, sworznie, panele i mocowania frontu. Gdy drzwi nie domykają się, opadają albo woda wydostaje się przy ich krawędzi, przed zakupem sprawdź ustawienie urządzenia, spryskiwacze i stan mechanizmu. Właściwy wariant części dobieraj według pełnego numeru PNC z tabliczki znamionowej.
Jakie części znajdują się w drzwiach zmywarki Electrolux?
Drzwi zmywarki nie są jednym podzespołem. Zależnie od konstrukcji urządzenia składają się między innymi z blachy wewnętrznej i zewnętrznej, panelu lub mocowania frontu meblowego, uchwytu, zamka, zaczepu, uszczelek, zawiasów, sprężyn, linek, sworzni i elementów wyrównujących. W drzwiach mogą być również zamontowane dozownik detergentu, panel obsługi oraz prowadzone do nich przewody.
Rodzaj potrzebnej części można wstępnie określić na podstawie objawu, ale sam objaw nie przesądza o uszkodzeniu konkretnego elementu.
Drzwi nie zamykają się lub nie trafiają w zamek
Najpierw wyklucz przyczyny, które nie wymagają wymiany części:
- Sprawdź, czy oba kosze są wsunięte do końca, a naczynie, sztuciec lub element wyposażenia nie wystaje poza ich obrys.
- Skontroluj wypoziomowanie zmywarki i jej zamocowanie w zabudowie. Przekoszony korpus zmienia położenie drzwi względem zaczepu zamka.
- W zmywarce do zabudowy sprawdź, czy front meblowy nie zahacza o cokół, sąsiedni mebel lub mocowanie. Nierówno zamontowany front może obciążać jedną stronę drzwi.
- Obejrzyj zaczep i wejście zamka. Zabrudzenie, wygięcie zaczepu albo pęknięcie obudowy blokady może uniemożliwiać zatrzaśnięcie.
- Porównaj szczeliny po lewej i prawej stronie drzwi. Wyraźna asymetria po prawidłowym wypoziomowaniu wskazuje na problem z mocowaniem, sworzniem lub mechanizmem zawiasu.
Podczas zamykania powinno być wyczuwalne prawidłowe zazębienie zatrzasku. Nie dociskaj drzwi nadmierną siłą. Jeżeli zamek nie trafia w zaczep, wymiana samej blokady bez usunięcia przekoszenia może szybko uszkodzić nową część.
Zmywarka nie rozpoczyna programu po zamknięciu drzwi
Brak startu może wynikać z zamka lub przełącznika drzwi, ale podobny objaw powodują też nieprawidłowo wybrany program, aktywne opóźnienie startu, problem z zasilaniem, instalacją wodną, przewodami albo modułem sterującym.
Jeżeli panel reaguje przed zamknięciem, lecz urządzenie nie rozpoznaje domknięcia, sprawdź kolejno:
- czy zaczep rzeczywiście uruchamia mechanizm zamka;
- czy obudowa blokady, dźwignia lub sprężyna nie są pęknięte;
- czy wtyki nie wysunęły się, nie mają śladów przegrzania lub korozji;
- czy przewody przechodzące przez strefę ruchu drzwi nie są przetarte albo przełamane.
W blokadzie wyposażonej w przełącznik serwisant może sprawdzić zmianę ciągłości obwodu po mechanicznym uruchomieniu zatrzasku. Pomiar wykonuje się po odłączeniu zmywarki od zasilania, wypięciu przewodów z badanego elementu i ustaleniu właściwych zacisków według schematu danego wykonania. Brak zmiany stanu po zatrzaśnięciu wskazuje na uszkodzenie przełącznika lub mechanizmu, ale prawidłowy wynik nie potwierdza jeszcze sprawności przewodów i wejścia modułu sterującego.
Opisane pomiary i prace wewnątrz drzwi wymagają odpowiednich kwalifikacji, doświadczenia oraz właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania.
Woda wydostaje się spod drzwi – czy winna jest uszczelka?
Nie każda kałuża przy froncie oznacza zużytą uszczelkę. Przed jej zamówieniem ustal, kiedy i z której strony pojawia się woda.
| Objaw | Co może być przyczyną | Co sprawdzić |
| Wyciek przy bocznej lub górnej krawędzi | zabrudzona, wysunięta lub odkształcona uszczelka; przekoszone drzwi | oczyść powierzchnie styku, sprawdź osadzenie uszczelki i równość szczelin |
| Chlapanie spod drzwi podczas pracy pompy myjącej | pęknięte albo zablokowane ramię spryskujące, naczynie kierujące strumień na drzwi, nadmierna piana | obróć ręcznie ramiona, obejrzyj ich zgrzewy i otwory, wykonaj próbę bez detergentu, jeśli widoczna jest piana |
| Wyciek pojawia się po montażu nowej uszczelki | niewłaściwy wariant, skręcenie profilu, niedociśnięte narożniki lub nieprawidłowy kierunek montażu | porównaj profil i długość ze starą częścią oraz sprawdź osadzenie na całym obwodzie |
| Drzwi są nierówne, a docisk uszczelki słabszy po jednej stronie | wypoziomowanie, front meblowy, zawias, sworzeń lub mocowanie | sprawdź korpus poziomicą i porównaj pracę obu stron mechanizmu |
| Zmywarka odpompowuje bez przerwy lub zgłasza i30 | woda mogła znaleźć się w podstawie urządzenia, lecz miejsce wycieku może leżeć poza drzwiami | nie ograniczaj kontroli do uszczelki; potrzebne jest ustalenie rzeczywistego źródła nieszczelności |
Praktyczną kontrolą docisku jest test kartką. Umieść ją między suchą uszczelką a powierzchnią drzwi, zamknij urządzenie i sprawdź opór podczas wysuwania w kilku punktach. Wyraźnie luźniejszy fragment wskazuje na słabszy docisk, ale test nie rozstrzyga samodzielnie, czy przyczyną jest uszczelka, zawias, zamek czy ustawienie korpusu.
Jeżeli uszczelka wygląda dobrze, a wyciek występuje rytmicznie podczas natrysku, obejrzyj elementy natrysznicy Electrolux. Pęknięcie ramienia na zgrzewie może kierować silny strumień bezpośrednio w dolną część drzwi. W takim przypadku wymiana uszczelki nie usunie przyczyny.
Uszczelki przeznaczone do tej grupy urządzeń znajdują się również w kategorii uszczelki do zmywarek Electrolux.
Jak rozpoznać usterkę zawiasu, linki lub sprężyny?
Mechanizm równoważący powinien pozwalać na kontrolowane otwieranie drzwi. Do sprawdzenia zawiasów i elementów współpracujących skłaniają:
- gwałtowne opadanie drzwi po zwolnieniu uchwytu;
- samoczynne podnoszenie się drzwi albo brak możliwości utrzymania ich w pozycji otwartej;
- różny opór po lewej i prawej stronie;
- ocieranie drzwi, skrzypienie, metaliczne trzaski lub widoczne przekoszenie;
- luźna, spadnięta lub zerwana linka mechanizmu;
- pęknięty sworzeń, wygięte ramię zawiasu albo uszkodzone mocowanie sprężyny.
W zmywarkach do zabudowy zachowanie drzwi zależy również od masy i prawidłowego montażu frontu meblowego. Drzwi testowane bez wymaganego frontu mogą zamykać się samoczynnie mimo sprawnego mechanizmu. Z kolei zbyt ciężki lub nieprawidłowo zamocowany panel zmienia obciążenie zawiasów.
Elementów lewej i prawej strony nie należy dobierać wyłącznie według wyglądu. Linki, sprężyny, zawiasy i sworznie mogą różnić się stroną montażu, punktem zaczepienia oraz charakterystyką odpowiednią dla konkretnego frontu. Odpowiednie warianty znajdują się w kategorii zawiasy drzwi do zmywarki Electrolux.
Wymiana elementów drzwi – różne części wymagają innego dostępu
Uszczelka obwodowa
W wielu konstrukcjach można ją wyjąć bez rozbierania drzwi, delikatnie wyciągając profil z kanału komory. Przed montażem oczyść rowek, porównaj ułożenie starej i nowej części, a następnie osadzaj uszczelkę symetrycznie. Szczególnej kontroli wymagają narożniki – niedociśnięty lub skręcony profil może powodować miejscową nieszczelność.
Nie rozciągaj uszczelki, aby dopasować ją do obwodu. Jeżeli po montażu pozostaje nadmiar albo brakuje długości, najpierw sprawdź zgodność części i sposób jej ułożenia.

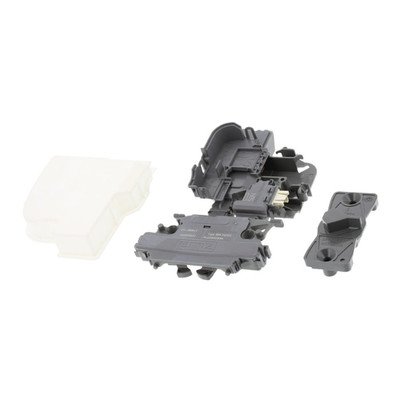

Zamek, uchwyt i panel górny
Dostęp do zamka zwykle uzyskuje się od wewnętrznej strony drzwi po odkręceniu mocowań górnej części panelu. Przed rozdzieleniem elementów podeprzyj panel, aby nie zawisł na przewodach. Zrób zdjęcie położenia złączy, chwytaj za ich obudowy, a nie za przewody, i sprawdź stan konektorów przed zamontowaniem nowej blokady.
Przy składaniu nie dokręcaj śrub mechanicznie z nadmierną siłą. Plastikowe gniazda panelu można łatwo pęknąć, a nierównomierne skręcenie drzwi może pogorszyć ich ustawienie.
Zawiasy, linki i sprężyny
Ta naprawa zazwyczaj wymaga dostępu do boków i dolnej części urządzenia oraz zdjęcia przynajmniej części poszycia lub frontu. Mechanizm może pozostawać pod napięciem sprężyny, dlatego przed odpięciem linki albo sworznia drzwi muszą być stabilnie podparte, a zawias zabezpieczony zgodnie z procedurą właściwą dla modelu.
Nie demontuj obu stron bez zapisania przebiegu linek i punktów zaczepienia. Po montażu sprawdź ruch drzwi ręcznie przed podłączeniem urządzenia: drzwi nie powinny się klinować, ocierać ani gwałtownie opadać.
Jak sprawdzić naprawę przed uruchomieniem pełnego programu?
Po złożeniu drzwi:
- Otwórz i zamknij je kilka razy bez używania siły.
- Sprawdź równość szczelin oraz pewne zatrzaśnięcie zamka.
- Upewnij się, że uszczelka nie wysunęła się w narożnikach i nie została przycięta panelem.
- Skontroluj, czy przewody nie znalazły się między blachami ani w strefie pracy zawiasu.
- Po przywróceniu zasilania wykonaj nadzorowany krótki program i obserwuj okolice drzwi oraz podstawę zmywarki.
Jeżeli wcześniej doszło do wycieku, nie uruchamiaj urządzenia bez usunięcia wody z miejsc, w których może ona mieć kontakt z instalacją elektryczną. Ustalenie źródła nieszczelności może wymagać kontroli przez technika.
Dobór elementów drzwi zmywarki Electrolux według PNC
Pełny numer produktu PNC / Prod.No. jest podstawą doboru części do zmywarek Electrolux. Tabliczka znamionowa znajduje się zwykle na krawędzi lub w rogu drzwi i jest widoczna po ich otwarciu. Odczytaj cały numer wraz z cyframi oznaczającymi wariant wykonania.
Sama nazwa modelu, szerokość 45 lub 60 cm albo podobny wygląd nie wystarczają. W obrębie jednego modelu mogą występować różne:
- zamki i zaczepy, także wersje przeznaczone do systemu automatycznego otwierania;
- długości oraz profile uszczelek;
- uchwyty, panele i kolory wykończenia;
- zawiasy, linki, sprężyny i strony montażu;
- mocowania frontu stosowane w określonym wariancie zabudowy;
- złącza i wykonania elektryczne blokady drzwi.
Przed zamówieniem porównaj numer PNC z przypisaniem katalogowym części. W przypadku uchwytu, panelu lub uszczelki sprawdź również wymiary, kolor, stronę oraz sposób mocowania. Jeżeli oznaczenie jest nieczytelne, wykonaj wyraźne zdjęcie całej tabliczki znamionowej i użyj go do potwierdzenia zgodności. Pozostałe grupy części do zmywarek Electrolux warto przeglądać dopiero po ustaleniu, że objaw nie pochodzi z mechanizmu drzwi.
FAQ – elementy drzwi zmywarek Electrolux
Czy brak startu zmywarki oznacza uszkodzony zamek drzwi?
Nie. Najpierw sprawdź, czy drzwi prawidłowo trafiają w zaczep, zmywarka jest wypoziomowana i nic nie blokuje koszy. Jeżeli blokada mechanicznie działa, przyczyną może być jej przełącznik, przewód, złącze, ustawienie programu albo inny obwód urządzenia.
Czy każdą nieszczelność przy drzwiach usuwa wymiana uszczelki?
Nie. Wodę może kierować na drzwi pęknięte ramię spryskujące, źle ułożone naczynie lub nadmierna piana. Nieszczelność może też wynikać z przekoszenia drzwi, nieprawidłowo osadzonego frontu lub zawiasu.
Dlaczego nowa uszczelka nadal przecieka?
Możliwy jest niewłaściwy wariant części, skręcenie profilu, niedociśnięty narożnik albo nierówny docisk drzwi. Jeśli wyciek występuje podczas pracy pompy myjącej, trzeba również obejrzeć ramiona spryskujące.
Czy opadające drzwi oznaczają uszkodzone zawiasy?
Niekoniecznie. Przyczyną może być zerwana linka, odpięta lub pęknięta sprężyna, uszkodzone mocowanie albo brak właściwego frontu meblowego. Sam zawias należy wymieniać dopiero po obejrzeniu całego mechanizmu po obu stronach.
Gdzie znaleźć numer PNC zmywarki Electrolux?
Na tabliczce znamionowej umieszczonej zwykle na krawędzi lub w rogu drzwi, widocznej po ich otwarciu. Do doboru podaj pełny PNC / Prod.No.; skrócony model nie musi identyfikować wariantu technicznego.
Czy zamek drzwi można sprawdzić miernikiem?
Jeżeli blokada zawiera przełącznik, można poza napięciem sprawdzić zmianę ciągłości jego styków po uruchomieniu zatrzasku. Trzeba jednak znać właściwe zaciski dla danego wykonania. Prawidłowy wynik nie wyklucza przerwy w wiązce ani usterki układu sterowania.
