Grzałki do imbryków
Grzałki do imbryków SELFA służą do naprawy starszych czajników i imbryków porcelitowych z zanurzonym elementem rurkowym. Brak grzania może oznaczać przerwę w grzałce, ale również uszkodzenie przewodu, złącza lub zabezpieczenia. Przed zakupem porównaj oznaczenie części, napięcie, moc, kształt, wymiary oraz sposób mocowania i uszczelnienia.
Grzałka do imbryka porcelitowego – zastosowanie i budowa
Ta kategoria dotyczy wymiennych, rurkowych elementów grzejnych stosowanych przede wszystkim w starszych imbrykach i czajnikach porcelitowych. Nie są to grzałki płytowe ukryte pod dnem, spotykane we współczesnych czajnikach bezprzewodowych.
W rurkowej grzałce spirala oporowa znajduje się wewnątrz metalowego płaszcza i jest od niego odizolowana materiałem mineralnym. Element pracuje bezpośrednio w wodzie, dlatego znaczenie mają nie tylko jego moc i ciągłość elektryczna, lecz także stan płaszcza, izolacji oraz uszczelnienia w miejscu przejścia przez ściankę naczynia.

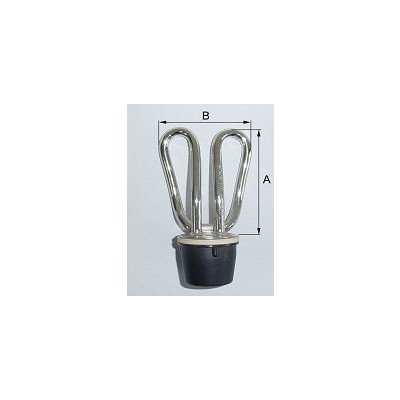

Dla typu SELFA 12.304 katalogowe zastosowanie obejmuje imbryk porcelitowy. Wskazano zasilanie 230 V, moc 1000 W, rurę Cu/Ni, wymiary A 100 mm i B 90 mm oraz średnicę rury 8,5 mm. Oznaczenia wymiarów trzeba porównywać z rysunkiem wykonania lub z wymontowaną częścią — same liczby nie opisują położenia końcówek, mocowania i uszczelek.
Jakie objawy mogą wskazywać na uszkodzenie grzałki?
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Imbryk nie grzeje | przerwana spirala grzałki, uszkodzony przewód, wypalone złącze, niesprawny wyłącznik lub zabezpieczenie termiczne | stan przewodu i styków oraz rezystancję odłączonej grzałki | przerwa między zaciskami przemawia za przepaleniem grzałki; prawidłowa rezystancja kieruje diagnostykę na zasilanie i elementy łączeniowe |
| Grzanie zanika po poruszeniu przewodem | pęknięta żyła przewodu, poluzowane lub wypalone gniazdo, słaby docisk styków | oględziny wtyku, gniazda i przewodu, kontrolę ciągłości podczas ostrożnego poruszania odłączonym przewodem | zmienny wynik wskazuje raczej na przewód lub połączenie niż na sam element grzejny |
| Wyłącznik różnicowoprądowy odłącza zasilanie | pogorszona izolacja grzałki, wilgoć w złączu, uszkodzony przewód lub nieprawidłowe połączenie ochronne | oględziny i profesjonalny pomiar izolacji całego urządzenia | prawidłowa ciągłość spirali nie wyklucza upływu do płaszcza; nie wolno usuwać przewodu ochronnego ani obchodzić zabezpieczeń |
| Woda przecieka przy mocowaniu | zużyta uszczelka, korozja płaszcza, poluzowane mocowanie albo pęknięcie porcelitowego korpusu | miejsce przecieku po napełnieniu zimną wodą, stan uszczelki i naczynia | wymiana grzałki nie usunie przecieku, jeśli pęknięta jest porcelita lub uszkodzona powierzchnia docisku |
| Woda nagrzewa się wolniej | kamień na grzałce, słaby styk powodujący spadek napięcia, zbyt mała moc zamontowanego elementu | osad, stan złącza i zgodność mocy z częścią oryginalną | grzałka 1000 W będzie pracowała wyraźnie wolniej niż współczesny element 2000–3000 W; nie musi to oznaczać usterki |
| Złącze pachnie spalenizną lub jest nadtopione | luźny styk, utlenienie powierzchni kontaktowej, uszkodzone gniazdo przewodu | oba elementy połączenia, izolację przewodu i zaciski grzałki | sama wymiana grzałki może nie wystarczyć; przegrzane złącze nie powinno być dalej używane |
Jak sprawdzić grzałkę do imbryka miernikiem?
Pomiar rezystancji elementu grzejnego
Pomiar wykonuj wyłącznie po odłączeniu przewodu od sieci, opróżnieniu i ostygnięciu imbryka. Grzałka powinna być odłączona od pozostałych elementów obwodu przynajmniej na jednym zacisku, a najlepiej na obu. Pomiar części pozostawionej w obwodzie może obejmować równoległe przejścia przez wyłącznik, lampkę lub przewody i prowadzić do błędnej oceny.
- Ustaw multimetr na pomiar rezystancji.
- Zewrzyj sondy i sprawdź rezystancję przewodów pomiarowych.
- Przyłóż sondy do dwóch zacisków grzałki, nie dotykając palcami ich metalowych części.
- Poczekaj na ustabilizowanie wskazania.
Dla elementu 1000 W znamionowa rezystancja wynikająca z napięcia i mocy wynosi około 48,4 Ω przy 220 V lub 52,9 Ω przy 230 V. Pomiar zimnej grzałki może się różnić, dlatego niewielka odchyłka nie jest samodzielnym powodem do wymiany. Ważne jest, czy wynik ma właściwy rząd wielkości i pozostaje stabilny.
- OL, nieskończoność lub brak ciągłości oznacza przerwę w obwodzie grzejnym.
- Wartość rzędu kilkudziesięciu omów wskazuje, że spirala zachowuje ciągłość, ale nie potwierdza jeszcze bezpieczeństwa grzałki.
- Wynik bliski zeru nie odpowiada elementowi 1000 W i wymaga sprawdzenia, czy sondy nie są zwarte oraz czy pomiar rzeczywiście wykonano na odizolowanej części.
- Niestabilne wskazanie podczas poruszania zaciskiem może oznaczać uszkodzenie połączenia wewnętrznego albo zabrudzony, luźny zacisk.
Dlaczego zwykły multimetr nie wystarcza do oceny izolacji?
Można wykonać wstępny pomiar między każdym zaciskiem a metalowym płaszczem grzałki. Jakiekolwiek wyraźne, stabilne przejście o niskiej rezystancji oznacza poważne uszkodzenie. Wskazanie OL na zwykłym multimetrze nie dowodzi jednak, że izolacja wytrzyma napięcie robocze, wilgoć i temperaturę.
Pełna kontrola po naprawie obejmuje pomiar rezystancji izolacji odpowiednim miernikiem, a w urządzeniu klasy I również sprawdzenie ciągłości przewodu ochronnego. Metoda i kryteria zależą od klasy ochronności oraz oryginalnej konstrukcji imbryka.
Opisane pomiary izolacji, próby pod napięciem i sprawdzanie obwodu ochronnego wymagają kwalifikacji, doświadczenia oraz przyrządów przeznaczonych do badania bezpieczeństwa urządzeń elektrycznych. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie dotykaj urządzenia podczas testu izolacji. Próba funkcjonalna grzałki zanurzeniowej może odbywać się wyłącznie przy prawidłowym poziomie wody.
Oględziny przed decyzją o wymianie
Przed demontażem warto ustalić, czy problem rzeczywiście ogranicza się do elementu grzejnego. Sprawdź:
- czy porcelitowy korpus nie ma pęknięcia dochodzącego do otworu montażowego;
- czy na rurze grzałki nie ma wżerów, pęcherzy, rozszczelnienia lub miejscowego przepalenia;
- czy osad nie ukrywa głębokiej korozji;
- czy uszczelka nie jest stwardniała, przecięta albo trwale odkształcona;
- czy zaciski i gniazdo przewodu nie są nadpalone, poluzowane lub zaśniedziałe;
- czy przewód nie ma pękniętej izolacji przy wtyku i przy wejściu do złącza;
- czy zastosowane zabezpieczenia i połączenia ochronne nie zostały wcześniej przerobione.
Zielonkawy nalot na elemencie miedzianym lub niklowanym wskazuje na produkty korozji, ale sam kolor nie przesądza jeszcze o rozszczelnieniu. Znaczne wżery, deformacja płaszcza i ślady łuku elektrycznego są podstawą do wycofania części z użytkowania.
Dostęp do części i wymiana grzałki
Konstrukcje starych imbryków różnią się sposobem mocowania oraz wykonaniem przyłącza. Grzałka zwykle przechodzi przez otwór w ściance naczynia, a dostęp do jej zacisków znajduje się po zewnętrznej stronie przy gnieździe przewodu. Przed rozpoczęciem pracy trzeba ustalić, które elementy jednocześnie mocują grzałkę, dociskają uszczelkę i osłaniają styki.
Typowa kolejność pracy wygląda następująco:
- Odłącz urządzenie od sieci, wylej wodę i pozostaw je do ostygnięcia oraz wyschnięcia.
- Zrób zdjęcie połączeń przed odpięciem przewodów. Nie kieruj się wyłącznie kolorem izolacji, zwłaszcza jeżeli urządzenie było wcześniej naprawiane.
- Zdemontuj osłonę przyłącza bez podważania porcelitowego korpusu ostrym narzędziem.
- Odłącz konektory, chwytając za ich metalową część, a nie ciągnąc za przewód.
- Zwolnij mocowanie grzałki, podtrzymując element od strony wnętrza. Nie próbuj dopasowywać starego lub nowego elementu przez doginanie rury.
- Oczyść powierzchnię przylegania bez wyszczerbiania porcelity i usuń pozostałości starej uszczelki.
- Zamontuj właściwą uszczelkę w prawidłowym położeniu. Nie zastępuj jej przypadkowym silikonem, klejem ani materiałem bez dopuszczenia do kontaktu z wodą pitną i temperaturą wrzenia.
- Dokręcaj mocowanie równomiernie. Zbyt słaby docisk powoduje przeciek, a nadmierna siła może uszkodzić uszczelkę, gwint lub porcelitowy korpus.
- Połącz przewody tak jak w oryginalnym układzie i załóż osłonę zacisków.
- Przed podłączeniem zasilania napełnij zimną wodą i sprawdź szczelność. Po pozytywnej próbie mechanicznej urządzenie powinno przejść kontrolę bezpieczeństwa elektrycznego.
Jeżeli korpus jest pęknięty, gniazdo przewodu zwęglone albo nie da się odtworzyć oryginalnej ochrony przed porażeniem, nie należy uruchamiać imbryka tylko dlatego, że nowa grzałka ma prawidłową rezystancję.
Jak dobrać właściwą grzałkę do imbryka?
Najpewniejszą podstawą doboru jest oznaczenie wymontowanego elementu oraz pełne dane urządzenia. W przypadku starszych imbryków tabliczka znamionowa może być nieczytelna lub nie zawierać współczesnego kodu produktowego, dlatego trzeba zestawić kilka cech:
- oznaczenie grzałki, na przykład SL/12.304 lub 12.304;
- napięcie znamionowe — 220 V albo 230 V zgodnie z oznaczeniem części i urządzenia;
- moc, w tej kategorii między innymi 1000 W;
- kształt i zasięg elementu wewnątrz naczynia;
- średnicę rury oraz wymiary charakterystyczne;
- rozstaw i rodzaj przejścia przez ściankę;
- sposób docisku oraz liczbę i kształt uszczelek;
- rodzaj zacisków i zgodność z oryginalnym gniazdem przewodu;
- położenie części grzejnej względem minimalnego poziomu wody.
Nie dobieraj elementu wyłącznie na podstawie mocy i podobnego zdjęcia. Grzałka 1000 W o innym kształcie może dotykać porcelity, nie mieścić się w naczyniu albo nie zapewniać szczelności. Nie należy również zastępować elementu wersją o większej mocy bez potwierdzenia obciążalności przewodu, styków, wyłącznika i zabezpieczeń termicznych.
Jeżeli nie możesz odczytać oznaczenia, zmierz wymontowaną część zgodnie z rysunkiem produktu i przygotuj zdjęcia grzałki, mocowania, uszczelki, przyłącza oraz tabliczki imbryka. Pozostałe rodzaje elementów producenta znajdziesz w kategorii grzałek SELFA, ale zastosowanie do innego urządzenia wymaga osobnego potwierdzenia.
Jak ograniczyć ryzyko ponownego uszkodzenia?
- Nie włączaj imbryka, jeżeli czynna część grzałki nie jest całkowicie zakryta wodą.
- Regularnie usuwaj kamień środkiem przeznaczonym do czajników, bez skrobania płaszcza ostrym narzędziem.
- Nie zalewaj zewnętrznego złącza i nie podłączaj przewodu, dopóki styki nie wyschną.
- Przerwij użytkowanie po zauważeniu przecieku, iskrzenia, zapachu spalenizny lub nadmiernego nagrzewania wtyku.
- Nie naprawiaj wypalonych styków przez doginanie, mostkowanie ani owijanie przewodów. Połączenie musi zachować pierwotną izolację i docisk.
- Nie uruchamiaj grzałki luzem poza naczyniem w celu sprawdzenia, czy robi się gorąca.
FAQ – grzałki do imbryków
Czy brak grzania oznacza, że trzeba wymienić grzałkę?
Nie. Najpierw sprawdza się przewód, gniazdo, zaciski, wyłącznik i ewentualne zabezpieczenie termiczne. Przerwa zmierzona bezpośrednio między odłączonymi zaciskami grzałki potwierdza uszkodzenie jej obwodu.
Jaką rezystancję powinna mieć grzałka 1000 W?
Z parametrów znamionowych wynika około 48,4 Ω dla 220 V i 52,9 Ω dla 230 V. Jest to wartość obliczeniowa dla pracy znamionowej; wynik zimnego elementu może się różnić. Brak ciągłości jest ważniejszym sygnałem uszkodzenia niż niewielka odchyłka od obliczenia.
Czy dobra rezystancja między zaciskami potwierdza sprawność grzałki?
Nie. Taki pomiar potwierdza jedynie, że spirala nie ma przerwy. Nie wykrywa pewnie osłabionej izolacji, upływu pojawiającego się po nagrzaniu ani nieszczelności mocowania.
Dlaczego imbryk wybija różnicówkę, chociaż grzałka nadal grzeje?
Element może mieć ciągłość i wytwarzać ciepło, a jednocześnie wykazywać upływ prądu do metalowego płaszcza. Przyczyną może być również mokre lub uszkodzone złącze albo przewód. Nie wolno testować urządzenia bez przewodu ochronnego ani omijać wyłącznika różnicowoprądowego.
Czy kamień oznacza konieczność wymiany elementu?
Nie zawsze. Równomierny osad można usunąć środkiem przeznaczonym do odkamieniania czajników. Wymiana jest uzasadniona, gdy po oczyszczeniu widoczne są głębokie wżery, pęknięcie, deformacja płaszcza, uszkodzenie zacisków lub problemy z izolacją.
Czy grzałkę 1000 W można zastąpić mocniejszą?
Nie bez potwierdzenia konstrukcji urządzenia. Większa moc zwiększa prąd i obciążenie przewodu, styków, wyłącznika oraz zabezpieczeń. Zamiennik powinien odpowiadać oryginalnej mocy, napięciu, wymiarom, mocowaniu i sposobowi ochrony elektrycznej.
