Ogrzewacze olejowe
Grzałki SELFA do ogrzewaczy olejowych mogą mieć jedną lub dwie sekcje mocy. Gdy grzejnik nie nagrzewa się albo działa tylko na wybranym stopniu, przed zakupem warto sprawdzić przewód, przełączniki, termostat, zabezpieczenia i rezystancję grzałki. Właściwy wariant dobiera się według oznaczenia typu, napięcia, podziału mocy, długości, gwintu i sposobu podłączenia.
Grzałka nie zawsze jest przyczyną braku ogrzewania
Element grzejny jest zanurzony w oleju i przekazuje mu ciepło, które następnie rozchodzi się po korpusie ogrzewacza. Brak grzania nie oznacza jednak automatycznie przepalenia grzałki. W obwodzie mogą znajdować się również przełączniki stopni mocy, termostat, zabezpieczenie przed przegrzaniem, wyłącznik przechyłowy oraz połączenia konektorowe.
W niektórych ogrzewaczach dwa przełączniki zasilają oddzielne sekcje elementu. Uszkodzenie jednej sekcji może więc powodować słabsze grzanie albo brak działania tylko jednego stopnia mocy, podczas gdy drugi nadal pracuje.
| Objaw | Możliwe przyczyny | Co pozwala je rozróżnić |
| Ogrzewacz nie reaguje i nie świeci kontrolka | gniazdo, wtyczka, przewód, wyłącznik główny, wyłącznik przechyłowy, zabezpieczenie termiczne | sprawdzenie zasilania innym odbiornikiem, oględziny przewodu i pomiar ciągłości kolejnych odcinków od wtyczki |
| Kontrolka świeci, ale korpus pozostaje zimny | przerwa w grzałce, wypalony konektor, niesprawny termostat lub zabezpieczenie | pomiar rezystancji odłączonej grzałki oraz ciągłości elementów włączonych z nią szeregowo |
| Działa tylko jeden stopień mocy | przerwana jedna sekcja grzałki, uszkodzony przełącznik albo złącze tej sekcji | osobny pomiar obu sekcji i kontrola przełącznika; nie wystarczy pomiar całego zespołu na przypadkowych zaciskach |
| Ogrzewacz szybko się wyłącza | niska nastawa termostatu, wysoka temperatura otoczenia, zasłonięty przepływ powietrza, luźne nagrzewające się złącze, zadziałanie zabezpieczenia | próba przy prawidłowo ustawionym urządzeniu i odsłoniętych żebrach, następnie oględziny połączeń oraz kontrola termostatu |
| Wyłącznik różnicowoprądowy reaguje po uruchomieniu | pogorszona izolacja grzałki, uszkodzony przewód lub zawilgocenie części elektrycznej | profesjonalny pomiar rezystancji izolacji i kontrola przewodu ochronnego; sam pomiar rezystancji roboczej nie wystarcza |
| Przy głowicy lub żeberkach widać olej | nieszczelna uszczelka, skorodowany korpus albo uszkodzenie mechaniczne | urządzenia nie należy uruchamiać; trzeba ustalić miejsce wycieku i możliwość bezpiecznej naprawy zbiornika |
Termostat pokojowy okresowo rozłącza grzanie po osiągnięciu ustawionej temperatury. Jeżeli ogrzewacz nie włącza się przy niskiej nastawie, a pomieszczenie jest już ciepłe, może to być prawidłowe działanie, a nie usterka.
Jak sprawdzić grzałkę miernikiem
Przed pomiarem odłącz ogrzewacz od sieci, pozostaw go do pełnego ostygnięcia i upewnij się, że nie ma wycieku oleju. Po zdjęciu osłony części sterującej zrób zdjęcie połączeń i oznacz przewody. Końcówki mierzonej sekcji należy odłączyć od instalacji urządzenia, ponieważ termostat, kontrolka lub druga gałąź obwodu mogą zafałszować wynik.
Ustaw multimetr na pomiar rezystancji. Dla elementu oporowego wartość orientacyjną można obliczyć ze wzoru R ≈ U²/P. Przy napięciu 230 V daje to poniższe wyniki. Są to wartości obliczeniowe dla mocy znamionowej, a nie katalogowe progi przyjęcia lub odrzucenia części.
| Typ SELFA | Budowa mocy | Długość L | Orientacyjna rezystancja zimnej sekcji przy 230 V |

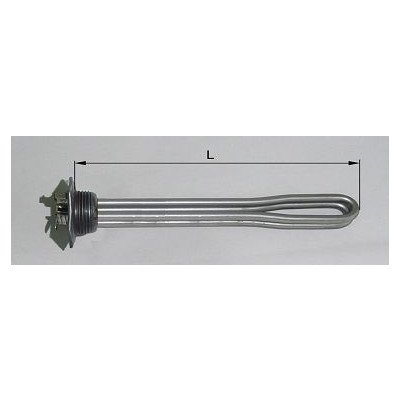

| 40.231 | 400 + 600 W | 225 mm | około 132 Ω i 88 Ω |

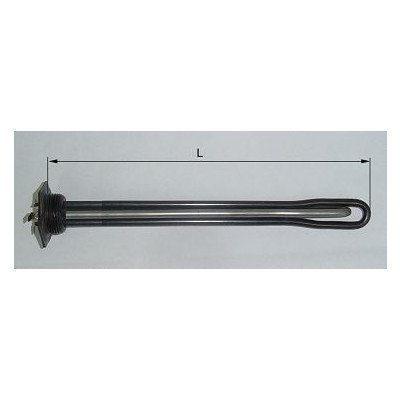

| 40.131 | 700 + 800 W | 330 mm | około 76 Ω i 66 Ω |
| 40.171 | 800 + 1200 W | 430 mm | około 66 Ω i 44 Ω |

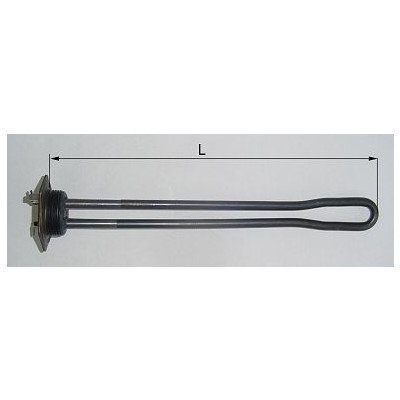

| 40.371 | 1500 W, jedna sekcja | 330 mm | około 35 Ω |
W grzałce dwusekcyjnej trzeba najpierw ustalić zacisk wspólny i wyprowadzenia poszczególnych sekcji na podstawie oznaczeń starej części, zdjęcia instalacji albo schematu ogrzewacza. Nie należy zgadywać pinoutu według położenia lub koloru przewodów.
- Wynik OL, nieskończoność lub brak ciągłości na właściwej parze zacisków wskazuje na przerwę w sekcji.
- Wynik zbliżony do obliczonego potwierdza ciągłość spirali, ale nie dowodzi jeszcze prawidłowej izolacji ani działania po rozgrzaniu.
- Wartość bliska zeru może oznaczać zwarcie, błędnie wybrane zaciski albo niewłaściwy zakres miernika.
- Różnica względem wartości obliczeniowej wymaga uwzględnienia temperatury elementu, tolerancji mocy i dokładności miernika. Należy też odjąć rezystancję przewodów pomiarowych, jeśli ma znaczenie dla wyniku.
Pomiar między zaciskiem a metalową osłoną
Zwykłym multimetrem można wykryć bezpośrednie zwarcie między zaciskiem roboczym a metalową rurką lub głowicą. Miernik powinien wskazywać brak przejścia. Taki test nie wykrywa jednak każdego pogorszenia izolacji ujawniającego się dopiero przy wyższym napięciu lub po rozgrzaniu.
Pełniejsza kontrola wymaga miernika rezystancji izolacji albo testera urządzeń przenośnych oraz procedury dostosowanej do klasy ochronności ogrzewacza. Po naprawie urządzenia klasy I należy również potwierdzić ciągłość przewodu ochronnego między stykiem ochronnym wtyczki a dostępnymi częściami metalowymi.
Pomiary rezystancji izolacji, ciągłości przewodu ochronnego i próby pod napięciem są przeznaczone dla osoby posiadającej odpowiednie kwalifikacje, doświadczenie oraz właściwe przyrządy. Nie wolno sprawdzać grzałki przez przypadkowe podłączenie jej bezpośrednio do sieci ani omijać termostatu i zabezpieczeń.
Dostęp do elementu i wymiana
W typowych przenośnych ogrzewaczach zaciski grzałki znajdują się pod boczną osłoną zawierającą pokrętła lub panel sterowania. Zdjęcie tej osłony zwykle wystarcza do pomiaru części i kontroli konektorów. Trzeba zwrócić uwagę na przebarwione wsuwki, stopioną izolację, luźne zaciski i ślady przegrzania przy termostacie. Wypalone połączenie może przerwać zasilanie sprawnej grzałki.
Odkręcenie głowicy grzałki otwiera zbiornik z olejem i jest znacznie poważniejszą czynnością niż sam dostęp do przewodów. Konstrukcja, pozycja serwisowa, ilość oleju, sposób odpowietrzania i wymagany rodzaj uszczelnienia zależą od ogrzewacza. W wielu współczesnych modelach producent nie przewiduje otwierania zbiornika poza autoryzowaną naprawą.
Jeżeli dokumentacja konkretnego urządzenia dopuszcza wymianę elementu, kolejność prac obejmuje zazwyczaj:
- odłączenie zasilania, ostudzenie i zabezpieczenie ogrzewacza przed przewróceniem;
- udokumentowanie połączeń oraz odłączenie konektorów bez ciągnięcia za przewody;
- zabezpieczenie miejsca pracy przed wyciekiem i wykręcenie głowicy właściwym narzędziem;
- oczyszczenie powierzchni uszczelniającej bez jej zarysowania;
- zamontowanie nowej uszczelki zgodnej z olejem i temperaturą pracy;
- wprowadzenie elementu bez wyginania rurki i bez opierania jej o wewnętrzne przewężenia korpusu;
- odtworzenie połączeń zgodnie ze schematem, a następnie wykonanie prób szczelności oraz bezpieczeństwa elektrycznego.
Nie należy zasilać wymontowanej grzałki „na sucho”. Element przeznaczony do pracy w oleju może bez odbioru ciepła szybko osiągnąć niebezpieczną temperaturę. Nie wolno również dolewać przypadkowego oleju ani napełniać zbiornika do pełna. Ilość i rodzaj medium oraz wolna przestrzeń kompensująca rozszerzalność muszą wynikać z procedury dla danego ogrzewacza.
Po wymianie trzeba sprawdzić szczelność przy zimnym urządzeniu i podczas kontrolowanego nagrzewania. Dopiero po pozytywnym pomiarze izolacji, ciągłości przewodu ochronnego i poprawnym działaniu zabezpieczeń ogrzewacz może wrócić do eksploatacji.
Jak dobrać grzałkę SELFA do ogrzewacza olejowego
Wspólny gwint i podobny wygląd nie oznaczają zamienności. Katalogowe elementy SELFA z tej grupy mają napięcie 230 V, rurkę o średnicy 8,5 mm, głowicę z gwintem G 1 1/4 cala oraz kątowe wyprowadzenia wsuwkowe, ale różnią się długością i budową elektryczną.
Szczególnie łatwo pomylić typy 40.131 i 40.371. Oba mają długość 330 mm i łączną moc 1500 W, jednak 40.131 zawiera sekcje 700 i 800 W, a 40.371 jest elementem jednosekcyjnym 1500 W. Inny układ zacisków może uniemożliwić współpracę z fabrycznym przełącznikiem stopni mocy.
Przed zamówieniem porównaj:
- pełny typ wybity na starej części, np. 40.231 lub 40.171;
- napięcie znamionowe;
- jedną lub dwie sekcje oraz moc każdej z nich;
- długość L i przebieg rurki;
- gwint głowicy i powierzchnię pod uszczelkę;
- liczbę, położenie i rodzaj wyprowadzeń;
- przestrzeń wewnątrz korpusu, aby rurka nie została uszkodzona podczas wkręcania;
- sposób podłączenia przewodu ochronnego i zgodność z konstrukcją ogrzewacza.
Jeżeli oznaczenie starej części jest nieczytelne, przygotuj zdjęcia całej grzałki, głowicy, zacisków i tabliczki znamionowej ogrzewacza oraz dokładny pomiar długości. Pozostałe rodzaje elementów producenta można porównać w kategorii Grzałki SELFA, ale zastosowanie do innego medium nie przesądza o zgodności z ogrzewaczem olejowym.
FAQ – grzałki do ogrzewaczy olejowych
Czy prawidłowa rezystancja oznacza, że grzałka jest sprawna?
Potwierdza, że spirala nie ma przerwy i jej opór jest zbliżony do oczekiwanego. Nie wyklucza pogorszenia izolacji, usterki pojawiającej się po rozgrzaniu ani problemu z termostatem, przełącznikiem lub przewodem.
Dlaczego ogrzewacz działa tylko na jednym stopniu mocy?
W modelu z grzałką dwusekcyjną jedna sekcja może mieć przerwę. Podobny objaw daje uszkodzony przełącznik stopnia, wypalony konektor albo przerwany przewód, dlatego obie sekcje i ich obwody należy sprawdzić oddzielnie.
Czy można zastąpić grzałkę 1000 W elementem 1500 W?
Nie bez potwierdzenia konstrukcyjnego. Większa moc zwiększa obciążenie przełączników, termostatu, przewodów i zabezpieczeń, a także zmienia temperaturę elementu oraz warunki pracy oleju. Zgodne muszą być również długość, gwint i układ sekcji.
Czy grzałki 40.131 i 40.371 są zamienne?
Nie należy tego zakładać. Mają tę samą długość i łączną moc 1500 W, lecz 40.131 ma dwie sekcje 700 + 800 W, a 40.371 jedną sekcję 1500 W. Decydujący jest układ elektryczny ogrzewacza.
Czy po wymianie grzałki trzeba dolać olej?
Tylko wtedy, gdy wymaga tego potwierdzona procedura dla konkretnego urządzenia. Zamknięty ogrzewacz zawiera określoną ilość właściwego oleju i przestrzeń na jego rozszerzanie. Przypadkowe medium lub nadmierne napełnienie może stworzyć niebezpieczne ciśnienie.
Co zrobić, gdy ogrzewacz wyrzuca różnicówkę?
Odłączyć go i nie podejmować kolejnych prób. Należy sprawdzić rezystancję izolacji grzałki i przewodów oraz ciągłość przewodu ochronnego. Zwykły pomiar omomierzem między zaciskiem a obudową może wykryć zwarcie, ale nie zastępuje profesjonalnego badania izolacji.
