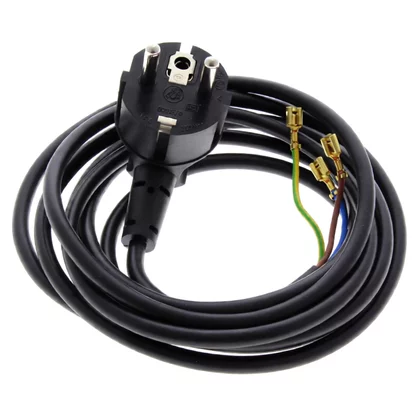

Kable do klimatyzatorów i chłodnictwa
Kable do klimatyzatorów i chłodnictwa odpowiadają za zasilanie, komunikację oraz połączenie czujników i podzespołów. Przerwa, zwarcie lub uszkodzona wtyczka może powodować brak startu, błędy komunikacji albo przerywaną pracę. Dobieraj przewód po pełnym oznaczeniu urządzenia, jego funkcji, złączach i wykonaniu, a nie tylko po wyglądzie.
Jakie kable znajdują się w klimatyzatorach i urządzeniach chłodniczych?
W tej kategorii mogą występować różne rodzaje przewodów, dlatego sama nazwa „kabel do klimatyzatora” nie określa jeszcze właściwej części. W zależności od konstrukcji urządzenia przewód może służyć do:
- doprowadzania zasilania do jednostki lub podzespołu;
- połączenia jednostki wewnętrznej z zewnętrzną;
- przesyłania sygnałów sterujących i komunikacyjnych;
- połączenia czujnika temperatury, zabezpieczenia albo silnika;
- podłączenia kondensatora, sprężarki, wentylatora lub modułu sterującego;
- wykonania kompletnej wiązki z fabrycznymi wtyczkami, zaciskami i uchwytami.
Przewód zasilający, przewód komunikacyjny, kabel czujnika i wiązka wewnętrzna nie są częściami zamiennymi tylko dlatego, że mają podobną długość albo liczbę żył. Różnice mogą dotyczyć przekroju, izolacji, kolejności przewodów, rodzaju złącza, ekranowania, końcówek oraz sposobu prowadzenia w urządzeniu.
Objawy uszkodzonego kabla
Uszkodzenie przewodu może przypominać awarię modułu, czujnika, silnika, kondensatora albo sprężarki. Podejrzenie wiązki jest uzasadnione szczególnie wtedy, gdy problem pojawił się po przesunięciu urządzenia, pracach montażowych, zawilgoceniu, przegrzaniu, uszkodzeniu przez gryzonie lub wielokrotnym zginaniu przewodu.
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Urządzenie nie reaguje na włączenie | Brak zasilania, uszkodzony kabel, bezpiecznik, wyłącznik, moduł | Wtyczkę, zaciski, przewód, zabezpieczenia i obecność zasilania zgodnie ze schematem | Sprawny przewód nie wyklucza awarii zabezpieczenia lub elektroniki |
| Jednostki nie komunikują się | Przerwa, zamieniona kolejność żył, luźny zacisk, zwarcie, uszkodzenie płytki | Oznaczenia zacisków, ciągłość każdej żyły i stan izolacji | Sam test ciągłości nie potwierdza poprawnej komunikacji pod obciążeniem |
| Wentylator, sprężarka lub kondensator nie działa | Przerwany przewód, wypalony konektor, uszkodzony element wykonawczy albo sterowanie | Połączenie od modułu do konkretnego podzespołu oraz ślady przegrzania | Jeśli przewód jest sprawny, trzeba sprawdzić element i sygnał sterujący według dokumentacji modelu |
| Błąd czujnika temperatury | Uszkodzony czujnik, przerwa w wiązce, zwarcie, wilgoć w złączu | Przewody i złącze, a następnie rezystancję czujnika w warunkach określonych przez producenta | Nieprawidłowa rezystancja może oznaczać czujnik albo przewód; pomiar bez odłączenia elementu może być mylący |
| Usterka występuje okresowo | Pęknięta żyła, luźny pin, utlenione złącze, przewód uszkodzony w miejscu zgięcia | Oględziny i pomiar podczas delikatnego poruszania odłączoną wiązką | Zmiana wyniku wskazuje na problem mechaniczny, ale nie pozwala określić uszkodzonego miejsca bez dalszej kontroli |
| Przewód nagrzewa się lub pachnie spalenizną | Zbyt duże obciążenie, luźny styk, uszkodzona izolacja, nieprawidłowy przekrój | Zaciski, ślady zwęglenia, przekrój i zgodność przewodu ze schematem | Nie należy ponownie uruchamiać urządzenia przed usunięciem przyczyny przegrzewania |
Jak sprawdzić kabel przed zakupem części?
1. Oględziny i kontrola połączeń
Przed pomiarem odłącz urządzenie od zasilania, a w klimatyzatorze stacjonarnym wyłącz również właściwy wyłącznik lub zabezpieczenie. W urządzeniach z kondensatorami i układami elektronicznymi nie dotykaj odsłoniętych zacisków bez potwierdzenia, że układ jest bezpieczny do pracy.
Sprawdź:
- pęknięcia, przetarcia i nadtopienia izolacji;
- ślady wilgoci, korozji lub zabrudzenia w złączach;
- luźne, wysunięte albo wypalone styki;
- przewód przy przepuście, zawiasie, wentylatorze i krawędzi obudowy;
- miejsca, w których wiązka mogła zostać ściśnięta podczas montażu;
- zgodność oznaczeń zacisków na obu końcach przewodu.
Jeśli wtyczka jest nadpalona, wymiana samego kabla może nie wystarczyć. Trzeba ustalić, czy przyczyną był luźny styk, przeciążenie, wilgoć lub uszkodzenie podłączonego podzespołu.
2. Pomiar ciągłości żył
Pomiar omomierzem wykonuj na odłączonym przewodzie. W przypadku wiązki z wtyczkami odłącz ją również od modułów i podzespołów, aby pomiar nie obejmował elementów urządzenia.
Sprawdź każdą żyłę od końca do końca. Wynik wskazujący na ciągłość oznacza, że w danym momencie istnieje połączenie elektryczne. Brak ciągłości oznacza przerwę w przewodzie, pinie, zacisku albo złączu. Podczas badania można ostrożnie poruszać wiązką, ponieważ pęknięta żyła może łączyć się tylko w określonym położeniu.
Następnie sprawdź, czy między żyłami nie występuje niepożądane połączenie. Dla przewodu odłączonego z obu stron miernik powinien nie wykazywać zwarcia między niezależnymi torami, o ile schemat urządzenia nie przewiduje inaczej.
Ten test ma ograniczenia. Potwierdza ciągłość przy małym prądzie pomiarowym, ale nie dowodzi, że przewód ma właściwy przekrój, prawidłową izolację, odpowiednią odporność na temperaturę ani zdolność do przesyłania konkretnego sygnału komunikacyjnego. Przy podejrzeniu uszkodzenia izolacji potrzebny jest test zgodny z dokumentacją urządzenia, wykonany przez osobę posiadającą właściwe kwalifikacje i przyrządy.
3. Sprawdzenie kolejności przewodów
W kablu między jednostkami lub w wiązce z wielopinowymi złączami sprawdź nie tylko ciągłość, lecz także przyporządkowanie żył do zacisków. Zacisk oznaczony na jednej stronie jako 1, 2, 3 albo L, N, S musi być połączony zgodnie ze schematem konkretnego modelu. Identyczne złącze nie gwarantuje prawidłowej kolejności przewodów.
Nie stosuj uniwersalnego układu kolorów. Producenci mogą używać różnych oznaczeń, a w niektórych urządzeniach przewód komunikacyjny jest częścią wspólnego kabla zasilającego. Nie zamieniaj żył tylko dlatego, że urządzenie nie zgłasza błędu po pierwszym uruchomieniu.
Co może powodować podobne objawy?
Przed zamówieniem kabla warto wykluczyć prostsze przyczyny, ale kolejność sprawdzania zależy od objawu:
- przy całkowitym braku reakcji najpierw kontroluje się zasilanie, zabezpieczenia, główny wyłącznik i zaciski wejściowe;
- przy błędzie komunikacji sprawdza się kolejność przewodów, połączenia obu jednostek, ciągłość oraz zwarcie między torami, zanim podejrzany będzie moduł;
- przy błędzie czujnika porównuje się stan złącza i przewodu z pomiarem samego czujnika;
- przy braku pracy silnika lub sprężarki sprawdza się, czy do podzespołu dociera właściwe zasilanie lub sygnał sterujący, ale pomiarów pod napięciem nie wykonuje się bez odpowiednich kwalifikacji;
- przy przegrzewaniu przewodu nie wystarczy skasowanie błędu — trzeba sprawdzić obciążenie, zaciski, przekrój i stan współpracującego elementu.
Kod błędu zwykle wskazuje obwód albo warunek, który nie został spełniony, a nie konkretną część do kupienia. Ten sam komunikat może pojawić się przy przerwie w wiązce, złym styku, niesprawnym czujniku lub awarii modułu.
Dostęp do kabla i wymiana
Miejsce dostępu zależy od rodzaju urządzenia i funkcji przewodu. W klimatyzatorze split przewód zasilający lub połączeniowy może być dostępny po zdjęciu osłony zacisków jednostki wewnętrznej albo zewnętrznej. Wiązki czujników i wentylatora znajdują się zwykle za odpowiednią pokrywą serwisową. W klimatyzatorze przenośnym przewody prowadzą najczęściej do modułu, silników, czujników i sprężarki wewnątrz obudowy. W urządzeniach chłodniczych dostęp do wiązki może wymagać zdjęcia osłony komory technicznej, panelu tylnego lub elementu wewnętrznego.
Przy demontażu:
- Odłącz urządzenie od zasilania i zabezpiecz je przed przypadkowym włączeniem.
- Zrób zdjęcia położenia przewodu, prowadzenia wiązki i każdego złącza.
- Oznacz połączenia, jeśli złącza nie mają jednoznacznych kluczy lub opisów.
- Zwróć uwagę na uchwyty, opaski, przepusty i osłony chroniące przewód przed przetarciem.
- Odłącz złącze za obudowę wtyczki, a nie za przewody.
- Porównaj nową część z wymontowaną pod względem długości, końcówek, mocowań i kolejności żył.
- Poprowadź przewód w oryginalnej trasie, z dala od ostrych krawędzi, gorących elementów i ruchomych części.
- Po montażu sprawdź, czy żaden przewód nie jest ściśnięty przez pokrywę i czy wszystkie zabezpieczenia wróciły na miejsce.
Nie lutuj ani nie łącz przypadkowo przewodu komunikacyjnego lub zasilającego w miejscu, w którym producent przewidział fabryczną wiązkę z określonym złączem. Naprawa pojedynczej żyły może być technicznie możliwa, lecz musi zachować wymagany przekrój, izolację, ochronę mechaniczną, kolejność połączeń i warunki pracy. W obwodach zasilających oraz przy instalacji między jednostkami prace powinien wykonać wykwalifikowany instalator lub serwisant.
Opisane czynności serwisowe przy instalacji elektrycznej, pomiarach pod napięciem i klimatyzatorach stacjonarnych wymagają odpowiednich kwalifikacji, wymaganych uprawnień, doświadczenia i właściwych narzędzi. Nie są przeznaczone do wykonania przez osobę bez przygotowania. Nie mostkuj zabezpieczeń i nie uruchamiaj urządzenia z odsłoniętymi przewodami.
Jak dobrać właściwy kabel?
Najbezpieczniejszy dobór opiera się na pełnych danych urządzenia oraz oznaczeniu starej części. Przygotuj:
- markę i pełny model urządzenia;
- oznaczenie wariantu z tabliczki znamionowej;
- numer części nadrukowany na przewodzie lub wiązce;
- zdjęcie obu końców kabla i złączy;
- długość przewodu, liczbę żył oraz sposób mocowania;
- informację, czy jest to kabel zasilający, komunikacyjny, czujnika, kondensatora lub innego podzespołu.
W przypadku urządzeń Electrolux i AEG sprawdź pełny PNC / Prod.No. Dla Bosch i Siemens potrzebny jest pełny E-Nr z końcówką /xx, a dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy. Beko i Grundig wymagają modelu oraz Product No., LG modelu i Product Code, Gorenje i Hisense modelu oraz Art. No. albo kodu PS, a Samsung pełnego modelu z wariantem końcowym, na przykład /0000. W urządzeniach Amica przygotuj model, kod wyrobu i 14-cyfrowy numer fabryczny.
Skrócony model, podobne zdjęcie lub identyczna liczba pinów mogą nie wystarczyć. Dwa przewody mogą mieć różną kolejność żył, przeznaczenie, długość, przekrój albo sposób prowadzenia. Nie zakładaj również, że każdy zamiennik wymaga programowania lub że każdy będzie działał bez konfiguracji — zależy to od funkcji przewodu i konstrukcji urządzenia.
Przed zakupem odczytaj pełne oznaczenia z tabliczki znamionowej, porównaj numer części oraz prześlij zdjęcia przewodu i złączy do weryfikacji. Pozwala to odróżnić kabel zasilający od komunikacyjnego i ograniczyć ryzyko zamówienia niewłaściwej wiązki.
FAQ
Czy kabel komunikacyjny można dobrać tylko po liczbie żył?
Nie. Trzeba sprawdzić model urządzenia, kolejność zacisków, rodzaj złączy, przekrój, długość i wymagania producenta. W przewodach komunikacyjnych znaczenie może mieć także sposób prowadzenia i ochrona przed uszkodzeniem.
Czy pomiar ciągłości potwierdza sprawność przewodu?
Nie w pełnym zakresie. Ciągłość wskazuje, że istnieje przewodząca ścieżka między końcami żyły. Nie potwierdza prawidłowej izolacji, odpowiedniego przekroju, stabilności styku pod obciążeniem ani transmisji sygnału.
Klimatyzator pokazuje błąd komunikacji — czy trzeba kupić kabel?
Nie od razu. Najpierw sprawdź zasilanie, kolejność przewodów, zaciski, wtyczki, ciągłość żył i ewentualne zwarcie między torami. Dopiero gdy przewód jest uszkodzony albo nie spełnia wymagań modelu, jego wymiana jest uzasadniona. Przyczyna może znajdować się również w module jednej z jednostek.
Czy można wymienić samą uszkodzoną żyłę?
Czasami jest to możliwe, ale sposób naprawy musi odpowiadać funkcji obwodu. W kablu zasilającym lub komunikacyjnym przypadkowe połączenie, zbyt mały przekrój albo brak ochrony mechanicznej może stworzyć zagrożenie i spowodować kolejną awarię. Fabryczna wiązka jest zwykle bezpieczniejszym rozwiązaniem.
Jakie dane wysłać przy doborze kabla?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części ze starego przewodu, zdjęcia obu końców i złączy oraz informację, z którym podzespołem kabel współpracuje. Sam skrócony model urządzenia może nie identyfikować właściwego wariantu.
