Osłony do klimatyzatorów i chłodnictwa
Osłony, pokrywy i panele do klimatyzatorów oraz urządzeń chłodniczych chronią wnętrze, przewody, elektronikę i elementy przepływu powietrza. Przy wymianie sprawdź nie tylko kształt części, ale także jej położenie, mocowania oraz pełne oznaczenie urządzenia, ponieważ podobne osłony mogą występować w różnych wariantach.
Jaką funkcję pełni osłona w klimatyzatorze lub urządzeniu chłodniczym?
Osłona może być elementem zewnętrznej obudowy, panelem jednostki wewnętrznej lub zewnętrznej, pokrywą skrzynki elektrycznej, osłoną wentylatora, pokrywą silnika, maskownicą albo panelem kierującym przepływem powietrza. W urządzeniach chłodniczych podobną funkcję może pełnić panel multiflow lub osłona parownika.
Nie jest to wyłącznie element estetyczny. W zależności od konstrukcji osłona:
- ogranicza dostęp do wentylatora, przewodów, elektroniki i innych ruchomych lub gorących części;
- utrzymuje właściwe prowadzenie powietrza przez wymiennik, filtr albo kanał;
- stabilizuje elementy obudowy i ogranicza przenoszenie drgań;
- chroni części przed kurzem, wilgocią, przypadkowym uderzeniem i zabrudzeniem;
- umożliwia prawidłowe zamknięcie strefy serwisowej lub skrzynki sterującej.
W katalogu części nazwy bywają podobne, ale pokrywa skrzynki sterującej, przedni panel, osłona silnika i obudowa jednostki zewnętrznej nie są częściami zamiennymi tylko dlatego, że mają podobny kolor lub kształt.
Objaw → możliwe przyczyny → sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Interpretacja |
| Pęknięty lub odkształcony panel | Uderzenie, starzenie tworzywa, nieprawidłowe zdejmowanie, działanie temperatury | Miejsce pęknięcia, zaczepy, prowadnice, punkty przykręcenia i sąsiednie elementy | Jeżeli mocowania są całe, można szukać samego panelu. Pęknięte gniazdo mocowania może wymagać wymiany większego elementu. |
| Trzaski, rezonans lub drgania obudowy | Luźna osłona, złamany zaczep, brak śruby, ocierający wentylator, zużyte mocowanie silnika | Przy wyłączonym urządzeniu delikatnie porusz panelem i sprawdź ślady ocierania | Hałas nie potwierdza sam w sobie uszkodzenia osłony. Jeżeli drgania pochodzą z wentylatora lub silnika, wymiana panelu nie usunie przyczyny. |
| Brak możliwości domknięcia obudowy | Zdeformowana część, źle ułożone przewody, uszkodzony zatrzask, niewłaściwy wariant panelu | Porównaj wszystkie zaczepy, zawiasy, prowadnice i położenie wiązki z dokumentacją lub starą częścią | Nie dociskaj panelu na siłę. Można w ten sposób połamać zaczepy albo uszkodzić przewody. |
| Odsłonięta elektronika lub przewody | Brak pokrywy skrzynki, pęknięta osłona, zgubione mocowanie | Sprawdź, czy przewody są unieruchomione i czy osłona nie jest częścią ochrony elektrycznej | Brak pokrywy może stwarzać ryzyko porażenia, zwarcia lub zabrudzenia. Urządzenia nie należy normalnie eksploatować z odsłoniętą strefą. |
| Pogorszony przepływ powietrza po uszkodzeniu panelu | Złamana kierownica powietrza, źle zamontowana kratka, zabrudzony filtr lub wymiennik, zablokowana klapa | Sprawdź filtr, kratkę, kanał, żaluzje i położenie panelu | Sama osłona może być tylko skutkiem wcześniejszego uszkodzenia. Najpierw wyklucz zabrudzenie i przeszkodę w przepływie. |
| Szron, lód lub nierówna temperatura w urządzeniu chłodniczym | Uszkodzona osłona parownika lub panel multiflow, ale także problem z wentylatorem, odszranianiem, czujnikiem albo odpływem | Obejrzyj panel, kanały powietrzne i wentylator; sprawdź, czy lód nie blokuje przepływu | Wymiana osłony nie naprawi usterki układu odszraniania ani wentylatora. Konieczne jest rozpoznanie przyczyny przed zakupem części. |
Co obejrzeć przed zamówieniem części?
Zdemontowana osłona powinna być oceniana razem z miejscem, w którym pracuje. Zwróć uwagę na:
- Stronę montażu – lewą, prawą, przednią, tylną, górną lub dolną. W przypadku jednostek zewnętrznych strony obudowy są często osobno katalogowane.
- Typ elementu – panel, pokrywa, kratka, maskownica, osłona silnika, osłona wentylatora, pokrywa skrzynki elektrycznej lub panel kanału powietrznego.
- Mocowanie – śruby, zatrzaski, haki, prowadnice, trzpienie, zawiasy i gniazda w obudowie.
- Otwory i przetłoczenia – ich położenie może decydować o przejściu przewodu, odpływie skroplin, dostępie do filtra lub chłodzeniu elektroniki.
- Stan elementów współpracujących – uszkodzona podstawa, rama, kratka albo uchwyt może powodować ponowne pękanie nowej osłony.
- Oznaczenia na starej części – numer katalogowy, symbol tworzywa, oznaczenie strony lub nadruk producenta.
Nie mierz wyłącznie długości i szerokości. Dwie osłony o zbliżonych wymiarach mogą mieć inne punkty mocowania, inną wersję wentylatora albo inne wycięcia dla przewodów.
Jak uzyskać dostęp do osłony?
Sposób demontażu zależy od typu urządzenia.
Jednostka wewnętrzna klimatyzatora

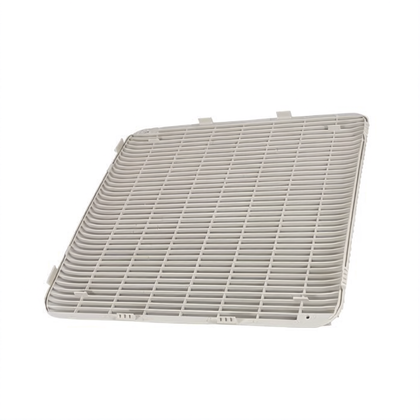

W wielu konstrukcjach dostęp do przedniego panelu zaczyna się od otwarcia klapy i wyjęcia filtrów. Panel może być utrzymywany przez boczne blokady, trzpienie, zawiasy, śruby oraz górne haki. W niektórych modelach należy najpierw zdjąć pokrywę serwisową, odłączyć wiązkę przewodów i dopiero uwolnić przednią kratkę.
Przed odłączeniem przewodu oznacz jego położenie albo wykonaj zdjęcie. Nie ciągnij za sam przewód; chwytaj za korpus złącza. Jeżeli panel jest oparty na zatrzaskach, zwalniaj je po kolei plastikowym narzędziem lub płaskim narzędziem zabezpieczonym przed zarysowaniem. Nie podważaj w miejscu, w którym znajdują się przewody, czujnik albo delikatne żaluzje.
Jednostka zewnętrzna
Osłony jednostki zewnętrznej mogą być dzielone na element górny, przedni, boczny i dolny. Przed demontażem trzeba ustalić, czy dana część nie podtrzymuje innego panelu, kratki, przewodu lub elementu wentylatora. Po zdjęciu osłony sprawdź, czy nie ma śladów tarcia łopatek o obudowę, korozji mocowań albo uszkodzenia przewodów.
Prace przy jednostce zewnętrznej wykonuj przy wyłączonym zasilaniu i w suchych warunkach. Nie dotykaj lamel wymiennika bez rękawic, nie opieraj narzędzi o przewody chłodnicze i nie zdejmuj elementów wymagających ingerencji w obieg czynnika chłodniczego.
Urządzenie chłodnicze
W lodówkach i zamrażarkach panel osłaniający parownik lub kanał powietrzny może być dostępny po wyjęciu szuflad, półek albo frontów prowadnic. Przed odchyleniem panelu sprawdź, czy nie jest połączony z wentylatorem, czujnikiem lub wiązką przewodów. Jeżeli przewody są naprężone, nie wysuwaj panelu dalej — najpierw odłącz złącza zgodnie z konstrukcją urządzenia.
Po wymianie panel musi wejść w wszystkie przewidziane zaczepy, a przewody powinny wrócić do oryginalnych uchwytów. Nie prowadź ich przed wentylatorem ani między krawędzią panelu i obudowy.
Wymiana osłony krok po kroku
- Odłącz urządzenie od zasilania. W klimatyzatorze typu split wyłącz również właściwy wyłącznik instalacyjny, jeżeli dostęp do części obejmuje skrzynkę elektryczną lub przewody.
- Zabezpiecz miejsce pracy i przygotuj pojemnik na śruby. Rób zdjęcia kolejnych etapów, szczególnie ułożenia wiązek i położenia zatrzasków.
- Zdemontuj tylko te elementy, które blokują dostęp do wymienianej osłony.
- Przed odłączeniem złączy sprawdź ich położenie i sposób blokowania. Nie zamieniaj podobnych wtyczek miejscami.
- Wyjmij uszkodzoną część bez wyginania przewodów, lamel wymiennika, rur chłodniczych i elementów wentylatora.
- Porównaj nową osłonę ze starą: strona, otwory, zaczepy, prowadnice, oznaczenia i kształt muszą odpowiadać konkretnej wersji urządzenia.
- Zamontuj część bez używania siły. Najpierw osadź prowadnice i haki, potem przykręć śruby lub zamknij zatrzaski.
- Ułóż przewody w oryginalnych uchwytach i sprawdź, czy nic nie może wejść w strefę ruchu wentylatora.
- Przed uruchomieniem sprawdź, czy panel jest stabilny, wszystkie osłony są zamknięte, a żadne przewody nie są przyciśnięte.
- Po uruchomieniu obserwuj hałas, drgania, przepływ powietrza i ewentualne ocieranie. W urządzeniu chłodniczym sprawdź również, czy panel nie blokuje obiegu powietrza i czy nie pojawiają się nowe nieszczelności odpływu skroplin.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Nie wykonuj pomiarów pod napięciem, prac przy obiegu czynnika chłodniczego ani demontażu elementów instalacji gazowej bez uprawnień i procedury właściwej dla danego modelu. Nie sprawdzaj szczelności płomieniem i nie uruchamiaj urządzenia z trwale zmostkowanym zabezpieczeniem.
Jak dobrać właściwą osłonę?
Najbezpieczniej dobierać część po pełnym oznaczeniu urządzenia, a nie po nazwie handlowej, zdjęciu lub samym numerze serii. Na tabliczce znamionowej odczytaj model oraz dodatkowe identyfikatory producenta, jeżeli występują:
- dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No.;
- dla Bosch i Siemens pełny E-Nr z końcówką /xx;
- dla Whirlpool, Bauknecht, Indesit i Hotpoint numer serwisowy, często rozpoczynający się od 85;
- dla Beko i Grundig model oraz Product No.;
- dla LG model oraz Product Code;
- dla Gorenje i Hisense model oraz Art. No. albo kod PS;
- dla Samsung pełny model wraz z wariantem końcowym, na przykład /0000;
- dla Amica model, kod wyrobu i 14-cyfrowy numer fabryczny.
Przy urządzeniach klimatyzacyjnych sprawdź także, czy część dotyczy jednostki wewnętrznej, jednostki zewnętrznej, klimatyzatora przenośnego czy urządzenia chłodniczego. Numer części może być wspólny dla kilku marek, ale nie oznacza to automatycznie zgodności z każdym modelem.
Samo identyczne złącze nie potwierdza dopasowania pokrywy skrzynki ani osłony modułu. Również podobny wygląd nie rozstrzyga, czy zgadzają się otwory, strona montażu, prześwity, prowadzenie przewodów i wariant wykonania.
Przed zakupem przygotuj pełne oznaczenie z tabliczki znamionowej, numer starej części oraz zdjęcie miejsca montażu. Jeżeli osłona jest pęknięta, sfotografuj także mocowania i elementy sąsiednie — ułatwia to rozróżnienie panelu, pokrywy, kratki i kompletnej obudowy.
Kiedy nie wymieniać samej osłony?
Wymiana pojedynczego elementu może nie wystarczyć, gdy:
- wentylator ociera o obudowę z powodu skrzywionej osi, zużytych łożysk lub uszkodzonego silnika;
- panel pękł po przemieszczeniu urządzenia, ponieważ odkształcona jest podstawa lub wspornik;
- urządzenie chłodnicze ma lód z powodu awarii odszraniania, czujnika, wentylatora albo odpływu;
- obudowa została uszkodzona przez przegrzewanie, zwarcie, zalanie lub nieszczelność;
- brakuje elementów mocujących i nie da się zapewnić stabilnego montażu.
W takich przypadkach najpierw usuń przyczynę, a dopiero potem dobieraj osłonę. Inaczej nowa część może ponownie pęknąć, hałasować albo nie zapewnić właściwej ochrony.
FAQ
Czy pęknięta osłona może powodować głośną pracę klimatyzatora?
Tak, jeżeli panel jest luźny, ma złamany zaczep albo przenosi drgania wentylatora na obudowę. Najpierw sprawdź mocowania i ślady ocierania. Hałas może jednak pochodzić także z wentylatora, silnika lub niewyważenia łopatek, dlatego sama wymiana osłony nie zawsze rozwiązuje problem.
Czy można dobrać osłonę tylko na podstawie zdjęcia?
Zdjęcie pomaga rozpoznać typ i stronę części, ale zwykle nie wystarcza do potwierdzenia zgodności. Potrzebne są pełne dane z tabliczki znamionowej, numer części oraz informacje o jednostce wewnętrznej lub zewnętrznej.
Czy każdą osłonę można naprawić klejem?
Klejenie może być tymczasowe przy niekonstrukcyjnym pęknięciu, ale nie zastępuje części, która chroni elektronikę, wentylator, przewody lub wpływa na przepływ powietrza. Klej nie odtworzy prawidłowo zatrzasku, prowadnicy ani izolacji elektrycznej.
Czy przed wymianą panelu klimatyzatora trzeba odzyskać czynnik chłodniczy?
Nie przy zwykłym demontażu zewnętrznego panelu, jeżeli nie otwierasz obiegu chłodniczego i nie przesuwasz połączeń rurowych. Jeżeli dostęp wymaga rozłączenia rur lub ingerencji w układ, prace powinien wykonać uprawniony serwisant z użyciem właściwego sprzętu.
Co zrobić, gdy nowa osłona ma podobny kształt, ale nie pasują zaczepy?
Nie montuj jej na siłę i nie wierć nowych otworów bez potwierdzenia dokumentacji. Sprawdź pełne oznaczenie urządzenia, stronę montażu, numer katalogowy i wariant wykonania. Różnica w zaczepach często wskazuje na inną wersję modelu.
Czy po wymianie osłony trzeba wykonać pomiar elektryczny?
Przy czysto mechanicznym panelu nie ma uniwersalnego pomiaru, który potwierdzi poprawność montażu. Po ingerencji w pokrywę skrzynki elektrycznej lub wiązkę przewodów należy sprawdzić zgodnie z dokumentacją modelu, czy przewody są prawidłowo podłączone, zabezpieczone i odseparowane od ruchomych oraz gorących części.
