Ramki do klimatyzatorów i chłodnictwa
Ramki do klimatyzatorów i chłodnictwa stabilizują półki, szyby, filtry, osłony lub elementy montażowe. Pęknięcia, luzy i odkształcenia mogą powodować nieprawidłowe osadzenie części. Dobieraj ramkę po pełnym oznaczeniu urządzenia, wymiarach, stronie montażu i rodzaju mocowania, a nie tylko po wyglądzie.
.jpg.210x210-s.webp)
Jaką funkcję pełni ramka w lodówce lub klimatyzatorze?
Ramka jest elementem konstrukcyjnym albo wykończeniowym. W lodówkach może otaczać szybę półki, stanowić podstawę pokrywy szuflad, prowadzić element wyposażenia lub utrzymywać półkę w prawidłowym położeniu. W klimatyzatorach może być ramą montażową jednostki, filtrem z ramką albo elementem zestawu okiennego do odprowadzania powietrza.
Jej zadaniem nie jest wyłącznie poprawa wyglądu. Ramka utrzymuje geometrię części, przenosi obciążenie na mocowania i ogranicza przesuwanie się elementów podczas pracy albo otwierania drzwi. W przypadku klimatyzatora przenośnego prawidłowo dopasowany panel okienny pomaga również ograniczyć przedmuchy wokół przewodu wyrzutowego.
Objawy uszkodzenia ramki
Najpierw ustal, czy problem rzeczywiście dotyczy ramki, czy elementu, z którym współpracuje. Typowe sygnały to:
- pęknięty narożnik, wyłamany zaczep, ubytek tworzywa lub odkształcenie profilu;
- szkło, filtr, kratka albo panel, który nie leży równo w ramce;
- półka lub pokrywa szuflad przesuwa się, unosi albo nie opiera się na wszystkich punktach podparcia;
- luzy, trzaski i drgania pojawiające się przy zamykaniu drzwi lub podczas pracy wentylatora;
- trudność z wsunięciem elementu w prowadnice albo z zatrzaśnięciem go w prawidłowym położeniu;
- w klimatyzatorze przenośnym nieszczelne osadzenie panelu okiennego, przemieszczanie się ramy albo rozłączanie adaptera przewodu;
- ślady uderzenia, przeciążenia, transportu lub wcześniejszego nieprawidłowego demontażu.
Pęknięta ramka nie musi od razu zatrzymać urządzenia. Lodówka może nadal chłodzić, a klimatyzator może pracować, ale niestabilny element może z czasem uszkodzić szybę, prowadnice, zaczepy albo obudowę.
Objaw → sprawdzenie → interpretacja
| Objaw | Co sprawdzić | Co oznacza wynik |
| Szyba lub półka leży krzywo | Wyjmij element, obejrzyj wszystkie narożniki ramki i punkty podparcia | Pęknięty zaczep albo odkształcony profil wskazuje na ramkę; wyłamane wsporniki w komorze mogą wymagać innej części |
| Ramka jest luźna | Sprawdź, czy wszystkie haki, klipsy i prowadnice trafiają w przeznaczone dla nich gniazda | Brak jednego klipsa może powodować luz, ale nie potwierdza jeszcze pęknięcia całej ramki |
| Półka nie chce wejść na miejsce | Porównaj stronę montażu, kształt tylnych zaczepów i szerokość między podporami | Niewłaściwy wariant może wyglądać podobnie, lecz nie zablokuje się prawidłowo |
| Pojawia się trzask lub drganie | Opróżnij półkę, sprawdź ramkę, szybę i elementy obudowy; po montażu wykonaj delikatną próbę stabilności | Hałas może pochodzić także z luźnej półki, zawiasu, wentylatora lub obudowy, a nie tylko z ramki |
| Panel klimatyzatora przesuwa się w oknie | Sprawdź długość panelu, docisk skrzydła, mocowanie adaptera i uszczelnienie szczelin | Problemem może być źle ustawiona rama, brak elementu mocującego albo niewłaściwy zestaw do typu okna |
| Filtr lub osłona nie pasuje | Porównaj prowadnice, kierunek wsuwania i położenie zatrzasków | Sam wymiar zewnętrzny nie wystarcza, jeśli różni się profil wewnętrzny lub sposób blokowania |
Jak sprawdzić ramkę przed zakupem?
W przypadku ramki do lodówki wyjmij przechowywane produkty, a następnie ostrożnie wyjmij półkę, pokrywę albo szufladę zgodnie z konstrukcją urządzenia. Nie podważaj szkła metalowym narzędziem. Połóż element na miękkim, równym podłożu i sprawdź:
- czy profil ramki jest prosty i nie ma pęknięć;
- czy wszystkie zaczepy, gniazda i prowadnice są całe;
- czy szkło nie ma wyszczerbień, rys przy krawędzi ani pęknięć;
- czy ramka obejmuje szybę bez naprężeń i nie odsuwa się od niej;
- czy oznaczenia na starej części zgadzają się z katalogiem.
W tym zastosowaniu pomiar elektryczny nie ma sensu. Najważniejsze są wymiary, kształt, rozmieszczenie zaczepów, strona montażu i zgodność z konkretnym urządzeniem. Zmierz część dopiero po jej wyjęciu, ponieważ pomiar zamontowanego elementu pod kątem może dać błędny wynik. Nie traktuj identycznej długości jako potwierdzenia zgodności.
W klimatyzatorze przenośnym sprawdź, czy rama lub panel odpowiada typowi okna: pionowemu, poziomemu albo drzwiom przesuwnym. Zmierz szerokość otworu, zakres regulacji panelu, położenie otworu na adapter oraz sposób mocowania. Jeżeli rama ma współpracować z przewodem wyrzutowym, sprawdź także średnicę i rodzaj złącza. Zbyt długi, mocno zagięty albo nieszczelnie podłączony przewód może pogorszyć przepływ powietrza niezależnie od stanu samej ramki.
Dostęp i wymiana ramki
Ramka półki lub pokrywy w lodówce
W wielu modelach wyposażenie wewnętrzne wyjmuje się bez narzędzi: najpierw opróżnia się półkę, wysuwa ją do oporu, unosi przednią część lub zwalnia zatrzaski, a następnie wyjmuje z prowadnic. Inne konstrukcje wymagają przesunięcia elementu do tyłu, uniesienia go albo odblokowania bocznych zaczepów. Dokładna kolejność zależy od modelu.
Przed demontażem:
- wyjmij produkty i elementy leżące na półce;
- odłącz lodówkę od zasilania, jeżeli konieczne jest zdejmowanie osłon lub praca w pobliżu przewodów;
- użyj rękawic i przygotuj miękkie podłoże na szybę;
- nie ciągnij za szybę ani za wystający pojedynczy zaczep;
- oznacz położenie klipsów i elementów przenoszonych ze starej ramki.
Jeżeli wymieniasz samą ramkę, sprawdź przed montażem, czy producent przewiduje przełożenie szyby, uszczelek, rolek, prowadnic albo elementów regulacyjnych. Nie każda ramka jest sprzedawana razem ze szkłem. W niektórych konstrukcjach szkło jest trwale osadzone lub jego wyjęcie grozi uszkodzeniem klipsów; wtedy bezpieczniejsza może być wymiana kompletnej półki.
Nowy element montuj odwrotnie do demontażu. Najpierw wprowadź tylne haki lub prowadnice, potem opuść przednią część i sprawdź, czy wszystkie punkty podparcia są zajęte. Pusta półka powinna być stabilna i nie może przechylać się przy lekkim nacisku. Dopiero po tej kontroli można ponownie obciążyć ją produktami.
Rama lub panel klimatyzatora

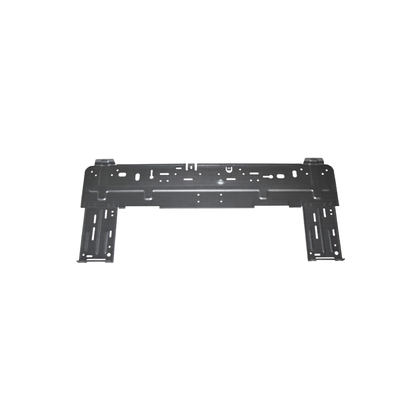

W przypadku ramy montażowej klimatyzatora stacjonarnego albo jednostki wewnętrznej nie demontuj elementu, jeżeli jego zdjęcie wymaga podparcia ciężkiej jednostki, ingerencji w przewody czynnika chłodniczego lub prac na wysokości bez odpowiedniego zabezpieczenia. Rama powinna być wymieniana zgodnie z dokumentacją danego modelu, z zachowaniem prawidłowego poziomu, punktów mocowania i obciążenia.
W klimatyzatorze przenośnym panel okienny zwykle składa się z regulowanych części, adaptera przewodu, elementów mocujących i uszczelek. Przed wymianą wyłącz urządzenie, odłącz wtyczkę i odczekaj, aż nie będzie gorących elementów. Dopasuj długość panelu do otworu, zamocuj adapter zgodnie z instrukcją i sprawdź, czy skrzydło stabilnie dociska zestaw. Nie pozostawiaj instalacji, która uniemożliwia prawidłowe zamknięcie lub zabezpieczenie okna, jeżeli instrukcja urządzenia wymaga dodatkowego uchwytu albo blokady.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi, jeżeli dotyczą ciężkiej jednostki klimatyzatora, pracy na wysokości, instalacji elektrycznej albo układu chłodniczego. Nie rozszczelniaj obiegu czynnika i nie ingeruj w przewody instalacji bez uprawnień.
Jak dobrać właściwą ramkę?
Najbezpieczniej dobierać część na podstawie pełnego oznaczenia urządzenia i numeru części, jeżeli jest odczytelny ze starego elementu. Porównaj:
- pełny model i wariant urządzenia;
- numer części lub oznaczenie katalogowe;
- wymiary zewnętrzne i wewnętrzne;
- stronę montażu;
- liczbę i położenie zaczepów, haków, rolek lub otworów;
- rodzaj szkła, filtra, panelu albo adaptera współpracującego;
- sposób montażu: zatrzaski, prowadnice, wkręty, uchwyty lub regulowany profil.
Samo zdjęcie, kolor, podobna nazwa handlowa albo identyczne złącze nie potwierdzają zgodności. Szczególnie łatwo pomylić ramkę przednią z tylną, lewą z prawą, element do półki górnej z dolnym oraz ramę sprzedawaną samodzielnie z kompletną półką.
Do identyfikacji urządzenia przygotuj dane z tabliczki znamionowej:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Przed zamówieniem porównaj te dane z opisem części i fotografią mocowań. Jeżeli nie masz pewności, przygotuj zdjęcie tabliczki znamionowej, zdjęcie uszkodzonej ramki oraz wymiary i oznaczenie odczytane z elementu. To pozwala odróżnić ramkę do konkretnej wersji od części tylko podobnej wizualnie.
Czy można skleić pękniętą ramkę?
Klejenie może być doraźne przy niekonstrukcyjnym elemencie dekoracyjnym, ale nie przy ramce przenoszącej ciężar szyby, półki, filtra albo panelu. Klej nie przywraca fabrycznej geometrii, nie odtwarza wyłamanych zatrzasków i może nie zapewnić bezpiecznego podparcia. Jeżeli pęknięcie znajduje się przy mocowaniu, prowadnicy lub narożniku, właściwym rozwiązaniem jest wymiana ramki albo kompletnego elementu.
Nie wierć nowych otworów i nie usuwaj zaczepów tylko po to, aby dopasować podobną część. Taka przeróbka może osłabić element, spowodować nierówne obciążenie szyby lub umożliwić wysunięcie się półki podczas użytkowania.
FAQ
Czy ramka do półki jest sprzedawana razem ze szkłem?
Nie zawsze. Część może być oferowana jako sama ramka, kompletna półka z szybą albo pokrywa z ramą. Informację trzeba sprawdzić w opisie konkretnego wariantu i porównać z budową starego elementu.
Czy można dobrać ramkę tylko po wymiarach?
Nie. Wymiary są ważne, ale równie istotne są zaczepy, prowadnice, strona montażu, profil wewnętrzny i oznaczenie urządzenia. Dwie ramki o podobnej długości mogą nie być zamienne.
Co zrobić, gdy ramka pasuje, ale szyba nie wchodzi?
Nie wciskaj szyby na siłę. Sprawdź, czy kupiona część jest przeznaczona do tej grubości i kształtu szkła oraz czy nie pomylono ramki przedniej z tylną. Nadmierne naprężenie może uszkodzić krawędź szkła lub klipsy.
Czy luźna półka zawsze oznacza uszkodzoną ramkę?
Nie. Przyczyną może być również wyłamany wspornik w komorze, brak klipsa, nieprawidłowe wsunięcie tylnego haka albo zastosowanie półki z innego wariantu. Najpierw sprawdź wszystkie punkty podparcia.
Czy ramka klimatyzatora przenośnego musi być szczelna?
Powinna stabilnie zamykać otwór wokół adaptera i ograniczać niekontrolowany napływ powietrza. Szczegółowy sposób uszczelnienia i zakres regulacji zależy od modelu oraz rodzaju okna. Nie zasłaniaj otworu przewodu i nie zaginaj nadmiernie węża wyrzutowego.
