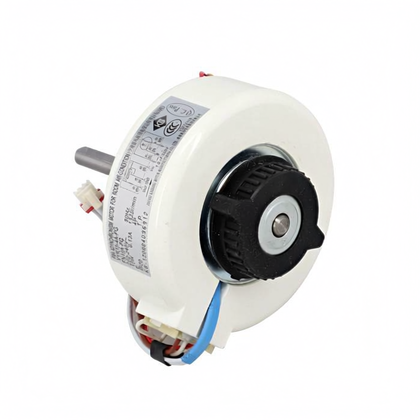

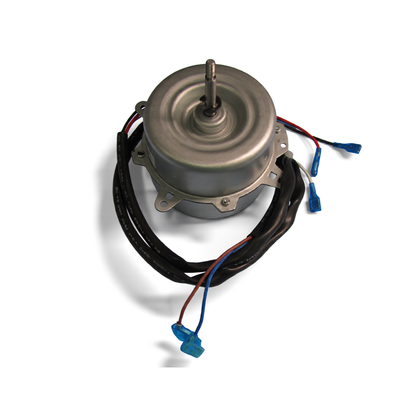

Silniki do klimatyzatorów i chłodnictwa
Silniki do klimatyzatorów i chłodnictwa napędzają wentylatory jednostek wewnętrznych, zewnętrznych, parowników i skraplaczy. Hałas, brak obrotów lub słaby nawiew nie zawsze oznaczają uszkodzenie silnika — przyczyną może być też kondensator, sterowanie albo blokada mechaniczna. Dobieraj część po pełnym oznaczeniu urządzenia i parametrach oryginału.
Jaką funkcję pełni silnik w klimatyzacji i chłodnictwie?
Silnik odpowiada za napęd elementu, który wymusza przepływ powietrza. W zależności od konstrukcji może napędzać wentylator jednostki wewnętrznej, wentylator jednostki zewnętrznej, wentylator parownika lub skraplacza, wentylator poprzeczny albo mechanizm kierowania strumieniem powietrza. W klimatyzatorach spotyka się między innymi silniki jednofazowe z kondensatorem, silniki z biegunem cieniowanym, silniki krokowe oraz silniki bezszczotkowe DC z własną elektroniką sterującą.
Ta różnorodność ma znaczenie przy naprawie. Silnik o podobnym wyglądzie, identycznej liczbie przewodów lub takim samym złączu nie musi być zamienny. Różnice mogą dotyczyć napięcia, rodzaju sterowania, kierunku obrotów, prędkości, mocy, sposobu mocowania, długości wału, średnicy osi i współpracy z konkretnym modułem.
Objawy uszkodzenia silnika
Najpierw określ, który wentylator nie pracuje i w jakim trybie pojawia się problem. Inny tok sprawdzania dotyczy nawiewu z jednostki wewnętrznej, a inny wentylatora skraplacza lub parownika.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Wentylator nie rusza | Brak zasilania, uszkodzony moduł, przerwane przewody, kondensator, silnik lub blokada wirnika | Filtr i przepływ powietrza, złącza, swobodę obrotu oraz obwód zasilania zgodnie ze schematem | Brak napięcia nie potwierdza uszkodzenia silnika. Najpierw szukaj przyczyny w zasilaniu i sterowaniu |
| Silnik buczy, ale nie rozpędza wentylatora | Kondensator o zmniejszonej pojemności, zatarte łożysko, zabrudzenie, uszkodzenie uzwojenia | Stan kondensatora, opory mechaniczne i uzwojenia po odłączeniu urządzenia | Jeżeli wirnik ciężko się obraca albo kondensator ma nieprawidłową pojemność, wymiana samego silnika może nie rozwiązać problemu |
| Wentylator działa nierówno lub zatrzymuje się | Przegrzewanie, zużyte łożyska, luźne połączenie, termik, sterowanie prędkością lub elektronika silnika | Temperaturę obudowy, luz wału, przewody, historię objawu i kod błędu | Usterka ujawniająca się dopiero po nagrzaniu może nie zostać wykryta prostym pomiarem rezystancji |
| Hałas, tarcie, drgania | Śmigło ociera o obudowę, poluzowane mocowanie, zabrudzenie, uszkodzone łożysko, magnes lub przekładnia | Ślady ocierania, osiowość wirnika, luz promieniowy i stan mocowań | Hałas mechaniczny nie jest dowodem uszkodzenia uzwojenia; najpierw usuń przyczynę tarcia lub niewyważenia |
| Klimatyzator słabo chłodzi, ale wentylator pracuje | Brudny filtr lub wymiennik, niedrożny przepływ, problem z czynnikiem, sprężarką, czujnikiem albo sterowaniem | Przepływ powietrza, czystość filtrów i wymienników oraz wskazania diagnostyczne właściwe dla modelu | Sprawny obrót wentylatora nie potwierdza prawidłowej wydajności całego układu chłodniczego |
| Pojawia się kod związany z wentylatorem | Blokada, błąd sygnału zwrotnego, zasilania, sterownika albo samego silnika | Znaczenie kodu w dokumentacji konkretnej rodziny oraz przewody i elementy mechaniczne | Kod wskazuje obszar usterki, a nie automatycznie część do kupienia |
Proste czynności przed pomiarem
Przy wyłączonym urządzeniu sprawdź, czy śmigło lub wirnik obraca się płynnie i bez wyczuwalnego zacięcia. Nie używaj do tego siły, szczególnie gdy wirnik jest połączony z delikatną turbiną poprzeczną albo przekładnią żaluzji. Usuń widoczne zabrudzenia, sprawdź, czy przewody nie są przetarte, a złącza nie są nadpalone lub zaśniedziałe.
W klimatyzatorze warto najpierw ocenić także filtr i drożność wymiennika. Zabrudzenie ogranicza przepływ powietrza i może powodować spadek wydajności, oblodzenie lub nieprawidłową pracę zabezpieczeń, mimo że silnik jest sprawny.
Jak sprawdzić silnik?
Pomiar ciągłości i rezystancji
Po odłączeniu zasilania i zabezpieczeniu urządzenia przed przypadkowym włączeniem odłącz złącze silnika. Rezystancję uzwojeń mierzy się między odpowiednimi wyprowadzeniami wskazanymi na schemacie danego modelu. Celem jest wykrycie przerwy, zwarcia lub wyraźnej asymetrii między uzwojeniami — nie znalezienie jednej uniwersalnej wartości dla całej kategorii.
- Brak ciągłości może wskazywać na przerwę w uzwojeniu, bezpieczniku termicznym, przewodzie albo połączeniu wewnętrznym.
- Bardzo mała rezystancja może oznaczać zwarcie, ale wynik trzeba interpretować z uwzględnieniem rodzaju silnika i rezystancji przewodów pomiarowych.
- Prawidłowa rezystancja nie potwierdza sprawności pod obciążeniem, poprawnego sterowania ani izolacji do obudowy.
- W silniku bezszczotkowym pomiary między przewodami mogą być mylące, ponieważ w obudowie znajduje się elektronika i układ sterujący.
Pomiar izolacji do obudowy wymaga właściwego przyrządu i znajomości dopuszczalnej procedury. Nie podawaj napięcia sieciowego na przewody silnika tylko dlatego, że mają podobne złącze jak inny model.
Kondensator silnika
W silnikach jednofazowych z kondensatorem rozruchowym lub pracy objawem zużycia może być buczenie, trudny start, spadek obrotów albo wyłączanie po rozgrzaniu. Kondensator należy odłączyć i bezpiecznie rozładować przed pomiarem. Najbardziej miarodajny jest pomiar pojemności oraz porównanie wyniku z wartością i tolerancją podaną na obudowie.
Test rezystancji może wykryć zwarcie lub przerwę, ale nie zastępuje pomiaru pojemności. Kondensator może mieć prawidłowy wygląd, a mimo to utracić część pojemności. Przy wymianie należy zachować pojemność, odpowiednie napięcie pracy, typ kondensatora, sposób mocowania i klasę przeznaczoną do pracy z silnikiem. Nie montuj elementu o przypadkowej pojemności „na próbę”.
Silniki BLDC i silniki z falownikiem
W wielu nowszych klimatyzatorach stosuje się silniki DC lub BLDC z elektroniką wbudowaną w silnik. Mogą mieć osobne przewody zasilania, masy, sygnału sprzężenia zwrotnego i sterowania prędkością. W takich konstrukcjach sama kontrola rezystancji nie wystarcza, a napięcia mogą obejmować obwody niebezpieczne dla użytkownika.
Punkty pomiarowe, wartości napięć i sposób testowania muszą wynikać ze schematu serwisowego konkretnego urządzenia. Nie podłączaj silnika BLDC bezpośrednio do sieci ani do przypadkowego zasilacza. Jeżeli diagnoza wymaga pomiaru podczas pracy, powinna być wykonana przez wykwalifikowanego serwisanta z użyciem odpowiednich sond i zabezpieczeń.
Dostęp do silnika i wymiana
Umiejscowienie silnika zależy od typu urządzenia:
- silnik wentylatora jednostki wewnętrznej znajduje się przy turbinie lub wentylatorze poprzecznym, zwykle za przednią obudową i wymiennikiem;
- silnik jednostki zewnętrznej jest połączony ze śmigłem przy skraplaczu;
- silnik wentylatora parownika lub skraplacza w urządzeniu chłodniczym może znajdować się za panelem wewnętrznym albo przy sprężarce;
- silnik krokowy żaluzji współpracuje z przekładnią i wymaga zachowania prawidłowego położenia mechanizmu.
Przed demontażem oznacz położenie przewodów i złączy, wykonaj zdjęcie mocowania oraz sprawdź, czy śmigło, turbina lub tuleja nie są uszkodzone. Po odłączeniu zasilania zdejmij tylko te elementy obudowy, które przewiduje konstrukcja danego modelu. Nie podważaj wymiennika, rurek czynnika ani delikatnych zatrzasków.
Przy wymianie przełóż elementy współpracujące zgodnie z pierwotnym ułożeniem. Zwróć uwagę na kierunek obrotów, pozycję śmigła na wale, odległość od obudowy, tuleje, podkładki, gumowe amortyzatory i prowadzenie przewodów. Przewód nie może ocierać o wirnik ani wymiennik. Po montażu ręcznie sprawdź swobodę obrotu, a następnie wykonaj próbę pracy zgodnie z dokumentacją urządzenia.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. W jednostkach klimatyzacyjnych występują niebezpieczne napięcia, szybko obracające się elementy i układ chłodniczy. Nie ingeruj w obieg czynnika, nie rozłączaj rur i nie wykonuj pomiarów pod napięciem bez przygotowania. Przed pracą wyłącz właściwy wyłącznik nadprądowy lub odłącznik, a następnie potwierdź brak napięcia odpowiednim przyrządem. Kondensatory mogą zachować ładunek po odłączeniu zasilania.
Jak dobrać właściwy silnik?
Najbezpieczniejszy dobór opiera się na pełnym oznaczeniu urządzenia, numerze części oraz potwierdzonych parametrach. Sama nazwa handlowa klimatyzatora, zdjęcie, liczba przewodów albo zgodne złącze nie gwarantują kompatybilności.
Przed zakupem przygotuj:
- zdjęcie tabliczki znamionowej urządzenia;
- pełny model i wariant wykonania;
- numer oryginalnego silnika lub jego zespołu;
- napięcie, moc, prędkość, rodzaj sterowania i typ kondensatora — jeżeli są podane;
- zdjęcie mocowania, wału, złącza i elementu napędzanego;
- informację, czy chodzi o jednostkę wewnętrzną, zewnętrzną, parownik, skraplacz czy mechanizm żaluzji.
Dla wybranych producentów potrzebne są dodatkowe identyfikatory wariantu:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Jeżeli producent rozróżnia warianty tym numerem, skrócony model nie wystarcza do potwierdzenia zgodności. W przypadku zamiennika porównaj nie tylko wymiary, lecz również sposób sterowania, zakres napięcia, moc, prędkość, kierunek obrotów, wtyczkę, mocowanie i współpracę z modułem. Nie zakładaj, że każdy silnik po wymianie wymaga programowania ani że każdy będzie działał bez konfiguracji — zależy to od konstrukcji urządzenia.
Kiedy podejrzewać inną część?
Przed zamówieniem silnika wyklucz przyczyny, które dają podobne objawy:
- zabrudzony filtr, turbina, skraplacz lub parownik;
- ciało obce blokujące śmigło albo oblodzenie;
- uszkodzony kondensator silnika jednofazowego;
- luźne, nadpalone lub zaśniedziałe złącze;
- przerwany przewód albo uszkodzony bezpiecznik termiczny;
- moduł sterujący, regulator obrotów lub falownik;
- błąd komunikacji albo brak sygnału sprzężenia zwrotnego w silniku BLDC;
- uszkodzone łożysko, tuleja, śmigło, turbina lub mocowanie;
- problem układu chłodniczego, sprężarki albo czujnika, gdy sam nawiew działa.
Pojedynczy kod błędu związany z wentylatorem nie oznacza automatycznie konieczności wymiany silnika. W dokumentacji konkretnego modelu może on obejmować również blokadę, błąd zasilania, brak sygnału obrotów lub awarię płytki sterującej.
FAQ
Czy brak obrotów wentylatora oznacza uszkodzony silnik?
Nie. Najpierw sprawdź, czy wirnik nie jest zablokowany, czy urządzenie otrzymuje zasilanie, czy złącza są prawidłowo osadzone i czy działa kondensator lub sterownik właściwy dla danego typu silnika. Dopiero wynik tych kontroli pozwala zawęzić przyczynę.
Czy można sprawdzić każdy silnik miernikiem ustawionym na omy?
Nie. Pomiar rezystancji jest użyteczny dla części silników uzwojeniowych, ale nie potwierdza pełnej sprawności silników BLDC z elektroniką. Punkty pomiarowe i interpretacja wyniku muszą odpowiadać schematowi konkretnego urządzenia.
Czy silnik o takim samym napięciu będzie pasował?
Nie musi. Oprócz napięcia znaczenie mają między innymi rodzaj sterowania, moc, prędkość, kierunek obrotów, średnica i długość wału, mocowanie, złącze oraz współpraca z modułem urządzenia.
Czy kondensator można wymienić na element o większej pojemności?
Nie należy robić tego bez potwierdzenia w dokumentacji. Zbyt duża lub zbyt mała pojemność może powodować nieprawidłowy prąd, przegrzewanie i problemy z rozruchem. Dobierz pojemność, napięcie pracy i typ zgodnie z oznaczeniem oryginału.
Gdzie znajduje się silnik wentylatora w klimatyzatorze?
W jednostce wewnętrznej zwykle znajduje się przy turbinie nawiewu, a w jednostce zewnętrznej przy śmigle skraplacza. W klimatyzatorach przenośnych i urządzeniach chłodniczych układ może być inny, dlatego dostęp należy ustalać na podstawie instrukcji serwisowej danego modelu.
Jakie dane wysłać do doboru części?
Prześlij pełne oznaczenie z tabliczki znamionowej, numer oryginalnego silnika oraz zdjęcia złącza, mocowania, wału lub śmigła. Dla wielu marek potrzebny jest dodatkowy PNC, E-Nr, numer serwisowy, Product Code, Product No., Art. No. albo końcowy wariant modelu.
