Wyłączniki, termometry, żarówki, przewody, czujniki temperatury, termistory
Wyłączniki, termometry, żarówki, przewody i czujniki temperatury wpływają na sterowanie, oświetlenie oraz bezpieczną pracę urządzeń chłodniczych. Przed zakupem porównaj oznaczenie części, sposób mocowania, złącze i pełne dane urządzenia, ponieważ podobny wygląd nie potwierdza zgodności.
Jak rozpoznać, której części szukać?
Ta kategoria obejmuje kilka różnych grup elementów. Objaw wskazuje kierunek diagnostyki, ale rzadko potwierdza uszkodzenie jednej części bez dodatkowego sprawdzenia.
| Objaw | Możliwe przyczyny | Co sprawdzić | Co oznacza wynik |
| Lodówka nie chłodzi albo sprężarka nie uruchamia się | Termostat mechaniczny, czujnik temperatury, przewód, moduł sterujący, sprężarka lub układ chłodniczy | Ustawienie temperatury, słyszalne przełączanie termostatu, połączenia i ciągłość odłączonego elementu | Brak ciągłości w termostacie może wskazywać na jego uszkodzenie, ale nie wyklucza przerwy w przewodzie ani problemu z modułem |
| Sprężarka pracuje zbyt długo, temperatura jest niestabilna lub produkty zamarzają | Termostat, termistor NTC, błędne położenie czujnika, nieszczelne drzwi, oblodzenie, zabrudzony skraplacz lub usterka układu chłodniczego | Temperaturę rzeczywistą niezależnym termometrem, oblodzenie, uszczelkę, położenie czujnika i charakterystykę rezystancji | Prawidłowa rezystancja czujnika nie potwierdza sprawności przewodów, sterownika ani reakcji elementu w całym zakresie temperatur |
| Oświetlenie nie działa | Żarówka lub moduł LED, wyłącznik drzwi, oprawka, przewód albo zasilanie | Stan źródła światła, oprawkę i reakcję wyłącznika po otwarciu oraz zamknięciu drzwi | Jeżeli światło gaśnie po wciśnięciu przycisku, wyłącznik mechaniczny prawdopodobnie przełącza; nie rozstrzyga to sprawności przewodów ani modułu |
| Alarm drzwi pozostaje aktywny mimo zamknięcia | Niedomknięte drzwi, uszczelka, wyłącznik mechaniczny, kontaktron lub przewody w zawiasie | Przeszkody przy drzwiach, uszczelkę, przycisk albo reakcję na magnes w modelach z czujnikiem ukrytym | Brak reakcji może oznaczać czujnik, magnes, złącze lub sterownik, a nie tylko sam wyłącznik |
| Odczyt temperatury jest nierealny albo pojawia się kod czujnika | Termistor o niewłaściwej charakterystyce, przerwa, zwarcie, uszkodzone złącze lub moduł | Rezystancję po odłączeniu czujnika i jej zmianę przy kontrolowanej zmianie temperatury | Wartość otwartego obwodu lub zwarcia jest nieprawidłowa, lecz konkretne progi i rezystancje zależą od modelu |
| Element działa tylko okresowo | Luźne złącze, złamany przewód, utlenione styki, mikropęknięcie wyłącznika lub czujnik przemieszczony względem parownika | Oględziny, poruszanie wiązką wyłącznie przy odłączonym urządzeniu oraz pomiar ciągłości poszczególnych odcinków | Zmiana wyniku po poruszeniu wiązką wskazuje na problem połączenia, ale wymaga znalezienia konkretnego miejsca przerwy |
Termostat mechaniczny i kapilara
W starszych chłodziarkach termostat mechaniczny steruje obwodem sprężarki za pomocą styków i kapilary reagującej na temperaturę. Pokrętło może znajdować się w obudowie przy lampce, w górnym panelu albo w panelu sterowania. Kapilara może być prowadzona do wnętrza komory lub do miejsca kontaktu z parownikiem.
Jeżeli sprężarka nie startuje, najpierw sprawdź zasilanie urządzenia, ustawienie pokrętła, stan przewodów i połączeń. Po odłączeniu zasilania można odłączyć przewody od badanego termostatu i sprawdzić przejście między właściwymi stykami zgodnie ze schematem konkretnego modelu. Nie wolno zakładać, że oznaczenia zacisków albo ich funkcje są identyczne w każdej lodówce. W niektórych konstrukcjach jeden styk obsługuje także oświetlenie, a pozostałe przełączają obwód sprężarki.
Sam klik termostatu nie jest pełnym testem. Potwierdza jedynie mechaniczną zmianę położenia styków. Element może mieć uszkodzoną kapilarę, niewłaściwy próg zadziałania albo problem z połączeniem. Z kolei brak kliknięcia może wynikać z ustawienia, temperatury lub konstrukcji danego termostatu.
Przy wymianie zdejmij pokrętło i osłonę zgodnie z konstrukcją urządzenia, oznacz przewody, odłącz termostat i ostrożnie wyprowadź kapilarę. Nie zaginaj jej ciasno, nie skracaj i nie ciągnij za elementy układu chłodniczego. Nową kapilarę prowadź tą samą drogą i zapewnij jej właściwy kontakt cieplny. Jeżeli dostęp wymaga demontażu ścianki, najpierw sprawdź, czy za panelem nie znajdują się przewody lub rurki układu chłodniczego.

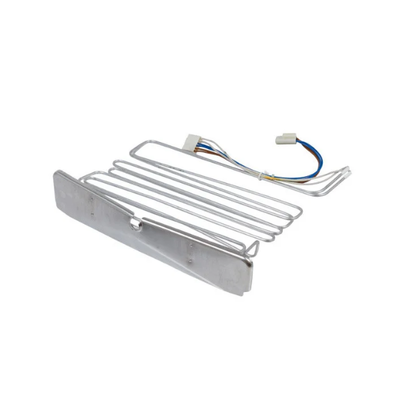

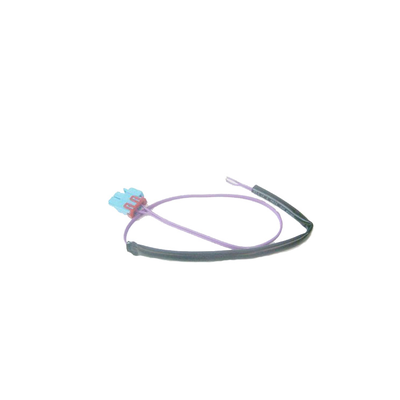

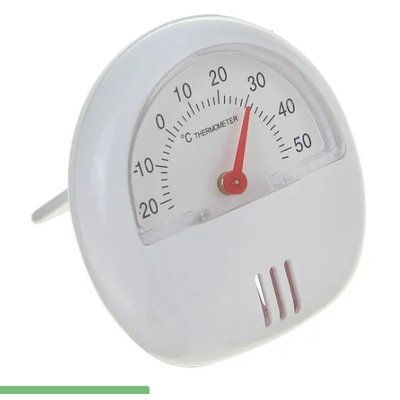

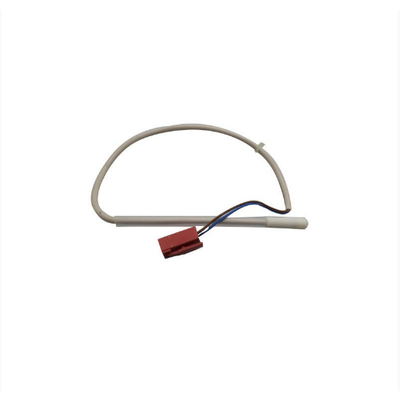

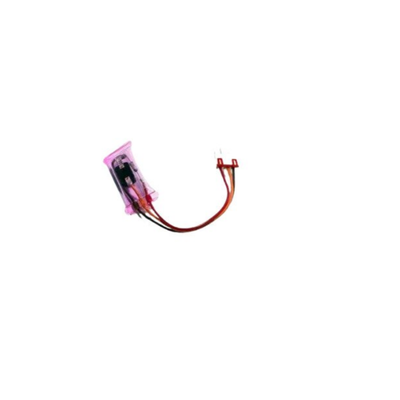

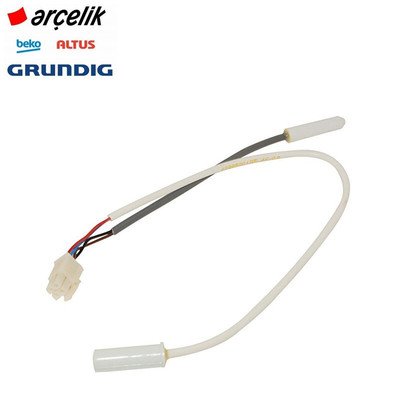

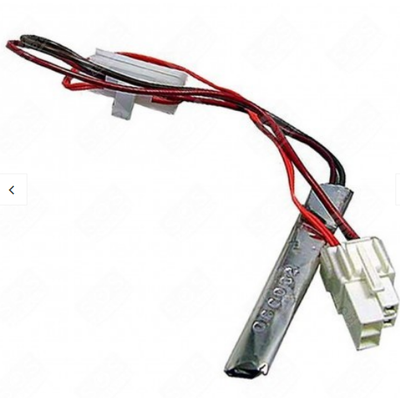

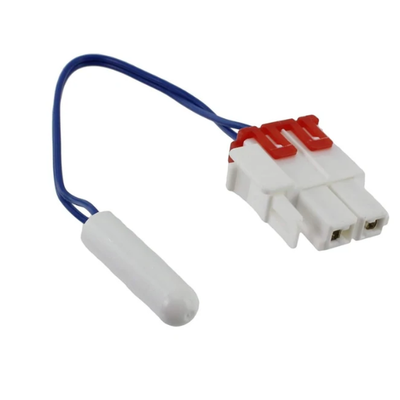

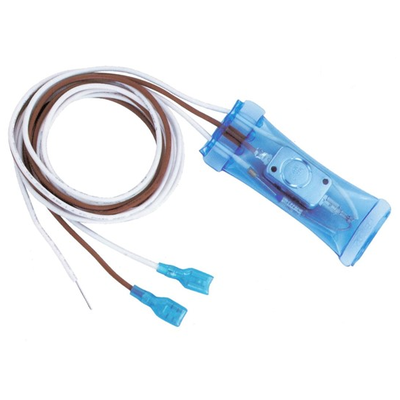

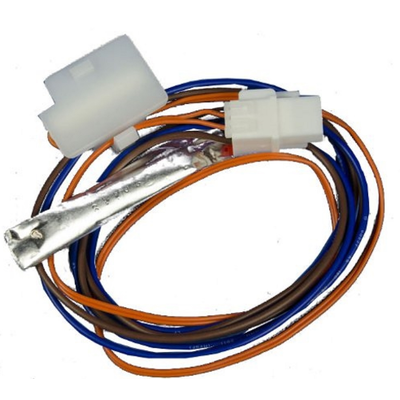

Czujniki temperatury i termistory NTC
Termistor NTC zmienia rezystancję wraz z temperaturą. W wielu układach chłodniczych rezystancja maleje podczas ogrzewania, ale doboru nie wolno opierać wyłącznie na założeniu, że każdy czujnik jest „NTC 10 kΩ”. Liczy się charakterystyka, temperatura odniesienia, współczynnik beta, obudowa, długość przewodu i sposób montażu.
Pomiar wykonuj przy odłączonym urządzeniu i odłączonym czujniku od wiązki, aby nie mierzyć równolegle obwodu modułu. Zmierz rezystancję w temperaturze możliwie stabilnej, zapisz warunki pomiaru, a następnie sprawdź, czy wynik zmienia się po kontrolowanym ogrzaniu lub schłodzeniu elementu. Nie przykładaj płomienia ani nie zanurzaj czujnika w wodzie, jeżeli jego obudowa nie jest do tego przeznaczona.
- Przerwa lub bardzo wysoka rezystancja może oznaczać uszkodzenie czujnika, przewodu albo złącza.
- Wynik bliski zwarciu może wskazywać uszkodzenie termistora lub zwarcie wiązki.
- Płynna zmiana rezystancji jest dobrym sygnałem, ale nie potwierdza zgodności charakterystyki z modułem.
- Stała wartość mimo zmiany temperatury wskazuje na podejrzenie uszkodzenia, o ile pomiar wykonano na samym czujniku.
Wartości rezystancji podawane w dokumentacji dotyczą konkretnego czujnika i modelu. Przykładowa tabela serwisowa jednego z urządzeń Whirlpool podaje 2,69 kΩ przy 25°C, 7,83 kΩ przy 2,2°C i 22,77 kΩ przy -18°C; tych wartości nie można przenosić na inne lodówki ani klimatyzatory.
Czujnik zwykle znajduje się za osłoną w komorze, przy parowniku, w kanale powietrznym albo w obudowie klimatyzatora. Przy demontażu nie szarp przewodów i nie przebijaj izolacji. Jeżeli czujnik jest zalany, zgrzewany z przewodem lub osadzony w kanale, wymiana może wymagać zastosowania dokładnie określonego zestawu, a nie samego elementu pomiarowego.

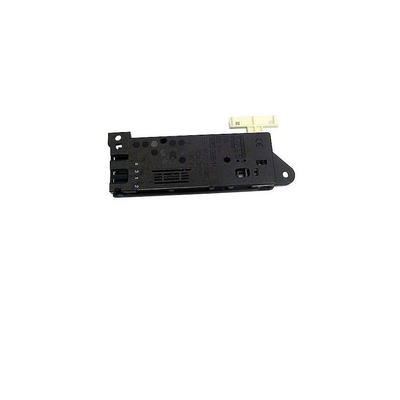

Wyłączniki drzwiowe, kontaktrony i żarówki
Włącznik oświetlenia może być mechanicznym przyciskiem albo kontaktronem sterowanym magnesem. Brak światła nie oznacza automatycznie przepalonej żarówki. Najpierw sprawdź, czy źródło światła jest prawidłowo osadzone, czy oprawka nie jest nadpalona i czy drzwi naciskają przycisk lub zbliżają magnes do właściwego miejsca.
Po odłączeniu zasilania wyłącznik mechaniczny można sprawdzić miernikiem w obu położeniach. Wynik powinien zmieniać się między obwodem otwartym i zamkniętym, zgodnie z funkcją danego styku. W modelu z kontaktronem test wykonuje się zgodnie z instrukcją urządzenia, ponieważ czujnik może pracować w obwodzie niskonapięciowym sterownika. Nie podawaj napięcia sieciowego na nieznany czujnik.
Jeżeli światło pozostaje włączone po zamknięciu drzwi, przyczyną może być źle ustawiony lub uszkodzony przycisk, przesunięty magnes, uszczelka uniemożliwiająca domknięcie drzwi albo przerwa w przewodzie. W lodówkach z alarmem drzwi błędny sygnał czujnika może również wpływać na pracę wentylatora lub sterowanie chłodzeniem.
Przewody i złącza
Przewód wymienia się po potwierdzeniu przerwy, zwarcia, nadpalenia, uszkodzenia izolacji albo uszkodzenia końcówki. Oględziny wykonuj przed pomiarem: sprawdź miejsca przy zawiasach, przejścia przez obudowę, okolice oprawki i złącza narażone na wilgoć.
Pomiar ciągłości wykonuj na odłączonej wiązce, najlepiej od końcówki do końcówki. Jeżeli przewód jest częścią wielożyłowej taśmy, badaj każdą żyłę osobno i sprawdź, czy nie ma zwarcia między żyłami. Złącze może wyglądać poprawnie, a mimo to mieć luźny pin lub nadpalony styk. Nie zastępuj przewodu przypadkowym odcinkiem o innym przekroju, izolacji, długości lub zakończeniu.
Dobór części do urządzenia
Nie wybieraj elementu wyłącznie po zdjęciu, długości kapilary albo identycznym złączu. Dla jednej rodziny urządzeń mogą występować różne zakresy temperatur, charakterystyki termistorów, wersje wyłączników, strony montażu, długości przewodów i warianty modułów.
Przed zakupem przygotuj:
- pełne oznaczenie urządzenia z tabliczki znamionowej;
- numer części odczytany z wymontowanego elementu;
- zdjęcie złącza, mocowania i prowadzenia przewodu lub kapilary;
- wymiary, długość przewodu albo kapilary oraz typ źródła światła;
- informację, czy urządzenie jest chłodziarką, zamrażarką, chłodziarko-zamrażarką czy klimatyzatorem.
W zależności od marki mogą być potrzebne różne identyfikatory: pełny PNC dla Electrolux, AEG i Zanussi, E-Nr z końcówką /xx dla Bosch i Siemens, numer serwisowy dla Whirlpool, Bauknecht, Indesit i Hotpoint, Product No. dla Beko i Grundig, Product Code dla LG, Art. No. lub kod PS dla Gorenje i Hisense oraz pełny model z wariantem końcowym dla Samsunga. Dla Amiki sprawdź model, kod wyrobu i 14-cyfrowy numer fabryczny.
Jeżeli część jest zamiennikiem, porównaj potwierdzone parametry z dokumentacją urządzenia. Nie zakładaj, że każdy moduł wymaga programowania ani że każdy można podłączyć bez konfiguracji. Najbezpieczniejszy następny krok to odczytanie całej tabliczki znamionowej i przesłanie jej zdjęcia razem ze zdjęciem starej części.
Bezpieczeństwo podczas naprawy
Przed demontażem odłącz urządzenie od zasilania, zabezpiecz je przed przypadkowym włączeniem i zdejmij wszystkie osłony wymagane do dostępu. Nie wykonuj pomiarów napięcia sieciowego bez odpowiednich kwalifikacji, przyrządów i doświadczenia. Diagnostyka pod napięciem jest przeznaczona dla wykwalifikowanego serwisanta.
Nie przebijaj ścianek, nie wyginaj rurek układu chłodniczego i nie używaj narzędzi w pobliżu parownika bez rozpoznania jego położenia. Układ może zawierać czynnik palny, dlatego nie wolno używać otwartego ognia ani wykonywać prowizorycznych napraw. Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi, jeżeli obejmują obwody pod napięciem, układ chłodniczy albo demontaż elementów trwale zabudowanych.
FAQ
Czy brak światła oznacza przepaloną żarówkę?
Nie. Przyczyną może być także wyłącznik drzwi, kontaktron, magnes, oprawka, przewód lub moduł sterujący. Sprawdź najpierw źródło światła i reakcję wyłącznika, zawsze z zachowaniem zasad bezpieczeństwa.
Czy każdy termistor 10 kΩ pasuje do lodówki?
Nie. Oznaczenie 10 kΩ zwykle odnosi się do rezystancji w określonej temperaturze, często 25°C. O zgodności decyduje pełna charakterystyka, zakres pracy, obudowa, przewód i dokumentacja konkretnego urządzenia.
Czy termostat można sprawdzić samym kliknięciem?
Kliknięcie potwierdza mechaniczną zmianę stanu, ale nie sprawdza kapilary, progu działania ani połączeń. Po odłączeniu urządzenia warto wykonać pomiar styków zgodnie ze schematem danego modelu.
Gdzie znajduje się czujnik temperatury?
Zależnie od konstrukcji może być za osłoną w komorze, przy parowniku, w kanale powietrznym lub przy wymienniku. Nie wyciągaj go na siłę, ponieważ przewód może być prowadzony w izolacji albo przez trudno dostępny kanał.
Czy można dobrać część po nazwie modelu lodówki?
Skrócony model może nie identyfikować wariantu technicznego. Do doboru przygotuj pełne oznaczenie z tabliczki znamionowej, numer części i zdjęcie złącza lub mocowania.
Czy pomiar ciągłości przewodu potwierdza jego sprawność?
Potwierdza przewodzenie w chwili pomiaru, ale nie zawsze ujawnia przerwę występującą po zgięciu, luźny styk lub uszkodzenie izolacji. W przypadku wiązek sprawdź każdą żyłę oraz możliwe zwarcia między nimi.
