Przyciski, pokrętła i klawiatury ekspresów
Przyciski, pokrętła i klawiatury do ekspresów wymienia się po pęknięciu, wytarciu symboli, zablokowaniu lub utracie prawidłowego sterowania. Brak reakcji urządzenia nie zawsze oznacza jednak uszkodzenie zewnętrznego klawisza — przyczyną może być mikrostyk, enkoder albo panel elektroniczny. Przed zakupem porównaj funkcję, mocowanie i pełne oznaczenie ekspresu.
Kiedy problem dotyczy przycisku, pokrętła lub klawiatury?
Element widoczny na froncie ekspresu może być tylko mechaniczną nakładką. Po naciśnięciu przekazuje ruch na mikrostyk, przełącznik albo membranę znajdującą się głębiej. Pokrętło może natomiast bezpośrednio poruszać zaworem pary, osią przełącznika, potencjometrem lub enkoderem obrotowym. Z tego powodu podobny objaw nie zawsze prowadzi do tej samej części.
| Objaw | Co może być uszkodzone | Jak to wstępnie rozróżnić |
| Przycisk zapadł się w panel | klawisz, jego zaczep, sprężyna, prowadnica lub wspornik panelu | obejrzyj szczelinę wokół klawisza; jeżeli ekspres reaguje po ostrożnym naciśnięciu elementu pod klawiszem, problem jest prawdopodobnie mechaniczny |
| Przycisk nie odbija albo porusza się ciężko | zabrudzenie szczeliny, przekoszona nakładka, uszkodzona prowadnica lub sam przełącznik | przy odłączonym urządzeniu sprawdź, czy klawisz wraca swobodnie i czy nie ociera o maskownicę |
| Klawisz porusza się prawidłowo, ale ekspres nie reaguje | pęknięty trzpień klawisza, mikrostyk, klawiatura foliowa, połączenie panelu lub elektronika | reakcja innych przycisków zawęża problem do jednego toru sterowania, lecz nie rozstrzyga, czy winny jest klawisz, styk czy płytka |
| Pokrętło obraca się bez oporu | pęknięte gniazdo, wyrobiony wielowypust, złamana oś lub rozłączony mechanizm | zdejmij pokrętło tylko wtedy, gdy instrukcja danego modelu przewiduje mocowanie wciskane, i obejrzyj jego wewnętrzne gniazdo |
| Menu przeskakuje w przeciwną stronę lub pomija pozycje | enkoder obrotowy, jego luty albo połączenie z panelem | wymiana samej plastikowej gałki pomoże wyłącznie wtedy, gdy nie obraca ona prawidłowo osią enkodera |
| Wszystkie przyciski przestały działać | zasilanie panelu, taśma lub wiązka, moduł sterowania | jednoczesna awaria wielu klawiszy rzadziej wynika z kilku osobnych nakładek mechanicznych |
Najpierw sprawdź część mechaniczną
Odłącz ekspres od zasilania, zaczekaj na ostygnięcie termobloku i przewodów pary, a następnie wyjmij zbiornik wody, tackę oraz ruchome pojemniki, które mogłyby wypaść przy przechylaniu urządzenia. Oględziny zacznij bez demontażu obudowy:
- porównaj skok niesprawnego przycisku ze sprawnym klawiszem obok;
- sprawdź, czy klawisz nie pozostaje wciśnięty i nie ociera o krawędź otworu;
- obejrzyj pokrętło pod kątem pęknięcia promieniowego oraz wyrobienia gniazda osi;
- sprawdź, czy oznaczenie na pokrętle odpowiada rzeczywistemu położeniu mechanizmu;
- oczyść szczeliny miękkim pędzelkiem, bez zalewania panelu wodą lub preparatem chemicznym.

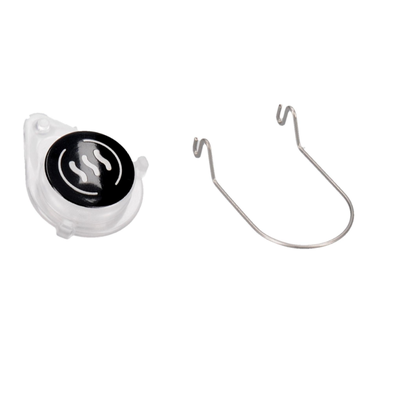

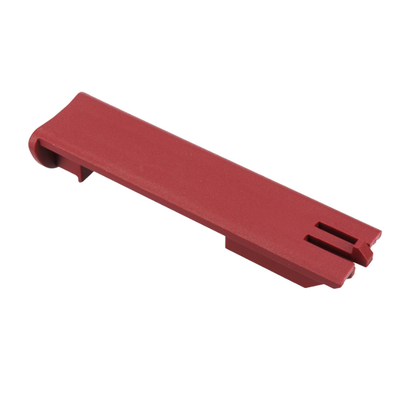

Jeżeli przycisk wpadł do wnętrza, nie zakładaj od razu awarii elektroniki. Przyczyną może być wyłamany zatrzask, wspornik płytki albo element prowadzący klawisz. Samo ponowne osadzenie części ma sens tylko wtedy, gdy mocowanie nie jest pęknięte. Klejenie małego trzpienia pracującego przy każdym naciśnięciu zwykle nie przywraca jego pierwotnej wytrzymałości i może utrudnić późniejszą wymianę.

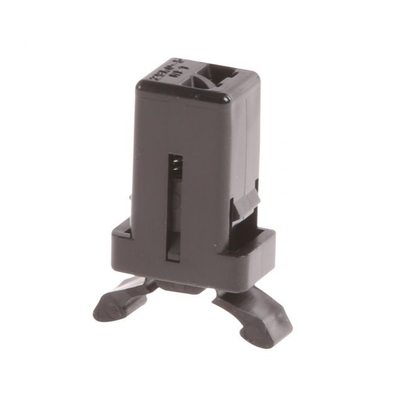

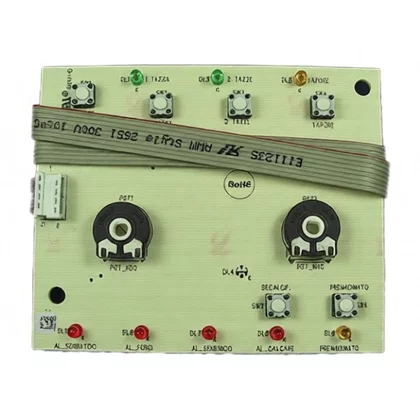

Jak ocenić mikrostyk lub przełącznik pod klawiszem?
Pomiar elektryczny wykonuje się dopiero po uzyskaniu dostępu do przełącznika i odłączeniu urządzenia od sieci. Jeżeli element pozostaje połączony z płytką, pozostałe obwody mogą zafałszować wynik. Najpewniejszy podstawowy test polega na odłączeniu co najmniej jednego wyprowadzenia albo całej wtyczki przełącznika i sprawdzeniu miernikiem zmiany ciągłości podczas wciskania.
W typowym styku chwilowym typu NO obwód jest rozłączony bez nacisku i zamyka się po wciśnięciu. W ekspresach występują jednak również inne układy, w tym styki NC, przełączniki wielotorowe i klawiatury matrycowe. Wynik należy więc porównać ze schematem lub identycznym, sprawnym przyciskiem na tej samej płytce.
- Brak jakiejkolwiek zmiany stanu może wskazywać na zużyty przełącznik, ale wcześniej trzeba potwierdzić, że plastikowy trzpień rzeczywiście naciska jego element roboczy.
- Prawidłowe przełączanie mierzone na stykach wyklucza część typowych uszkodzeń mechanicznych wewnątrz przełącznika, lecz nie potwierdza stanu lutów, taśmy, złącza ani wejścia modułu.
- Niestabilny wynik zależny od nacisku lub poruszania płytką uzasadnia oględziny lutów, mocowania i przewodów. Nie należy jednak dociskać działającej płytki przy włączonym zasilaniu.
Klawiatury dotykowej nie sprawdza się w ten sam sposób co mikrostyku. Jeżeli pole wydaje sygnał dźwiękowy albo zmienia podświetlenie, oznacza to, że część układu zarejestrowała dotyk, ale nie dowodzi prawidłowego przekazania komendy ani sprawności całego panelu. W takim przypadku warto przejść do kontroli złączy i diagnostyki panelu sterowania lub modułu elektronicznego, zamiast wymieniać zewnętrzny klawisz na próbę.
Pokrętło przeskakuje — gałka czy enkoder?

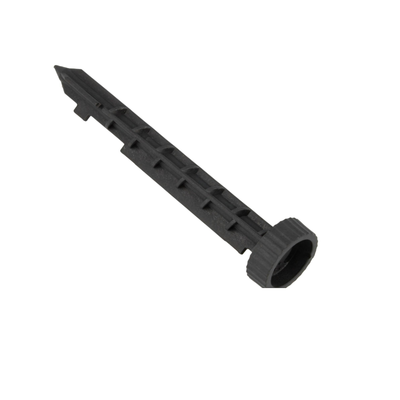

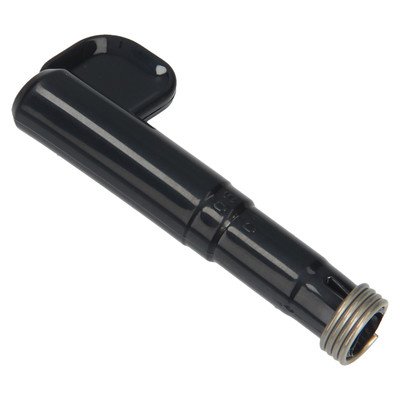

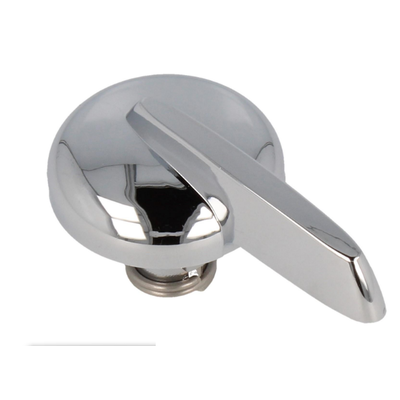

Jeżeli pokrętło jest luźne na osi, obraca się bez poruszania mechanizmu albo zatrzymuje się pod innym kątem niż wcześniej, należy obejrzeć jego gniazdo. Istotny jest kształt osi: może być spłaszczona, wielowypustowa, okrągła ze śrubą albo połączona z dodatkowym pierścieniem i przedłużką. Gałka o podobnej średnicy nie będzie właściwa, jeśli ma inne gniazdo lub położenie znacznika.
Gdy oś obraca się razem z pokrętłem, ale wybór na ekranie przeskakuje, wraca lub reaguje tylko w jednym kierunku, podejrzenie pada na enkoder i jego połączenia. Statyczny pomiar rezystancji zwykłym multimetrem nie musi wykazać zaniku impulsów podczas obracania. Dokładniejsza ocena wymaga schematu, trybu serwisowego albo obserwacji sygnałów odpowiednim przyrządem.
Nie rozpylaj środka do styków przez otwór w panelu „na ślepo”. Preparat może dostać się na wyświetlacz, klawiaturę foliową lub wypłukać smar z mechanizmu. Czyszczenie konkretnego enkodera bywa możliwe, ale wymaga dostępu do elementu i preparatu odpowiedniego do jego konstrukcji; nie jest uniwersalną procedurą dla wszystkich ekspresów.
Dostęp i wymiana elementu sterującego
Droga demontażu zależy od konstrukcji ekspresu. W prostych ekspresach przelewowych dostęp do pokrętła może wymagać zdjęcia pokrywy i części panelu wyświetlacza. W automatach ciśnieniowych panel przedni bywa dostępny dopiero po demontażu tyłu, boków albo górnej obudowy. Nie należy zakładać, że każdą gałkę można po prostu ściągnąć z osi — w innym modelu może być zabezpieczona śrubą, zatrzaskiem lub pierścieniem.
Przed rozłączeniem panelu:
- Zrób zdjęcia położenia przewodów, taśm i mechanicznych przedłużek.
- Odpinaj złącza za korpus, a nie przez ciągnięcie za przewody.
- Chroń taśmy elastyczne przed zagięciem i naderwaniem przy zacisku.
- Sprawdź, czy pod klawiszem znajdują się sprężyna, pierścień, światłowód lub osobny popychacz.
- Przed zamknięciem obudowy ręcznie sprawdź swobodny skok klawiszy i zakres ruchu pokrętła.
Po wymianie elementu mechanicznego złóż wszystkie osłony przed podłączeniem urządzenia. Sprawdź działanie każdej funkcji panelu, prawidłową pozycję pokrętła i brak ocierania. Jeżeli naprawa obejmuje pomiary napięć na pracującym panelu, jest przeznaczona dla wykwalifikowanego serwisanta. W ekspresie występuje napięcie sieciowe, gorące podzespoły oraz woda pod ciśnieniem. Opisane czynności serwisowe wymagają kwalifikacji, doświadczenia i właściwych narzędzi.
Jak dobrać właściwy przycisk, pokrętło lub klawiaturę?
Nie dobieraj części wyłącznie na podstawie koloru i zdjęcia frontu. W obrębie jednej serii ekspresu mogą występować różne panele, nadruki, kształty osi, długości trzpieni, warianty podświetlenia i układy zaczepów. Porównaj:
- funkcję elementu i umieszczony na nim symbol;
- kolor, średnicę oraz położenie znacznika;
- widok części od strony mocowania;
- kształt i głębokość gniazda osi;
- liczbę oraz rozmieszczenie zaczepów;
- obecność sprężyny, pierścienia, popychacza lub wspornika;
- numer części, jeśli znajduje się na starym elemencie.
Podstawą jest pełne oznaczenie z tabliczki znamionowej. Dla ekspresów Bosch i Siemens podaj pełny E-Nr z końcówką /xx. Dla urządzeń Electrolux lub AEG potrzebny jest pełny PNC / Prod.No.. W przypadku Beko i Grundig podaj model oraz Product No., dla LG model i Product Code, dla Gorenje lub Hisense model oraz Art. No. albo kod PS, a dla Samsunga pełny model z wariantem końcowym, na przykład /0000.
Jeżeli nie można odczytać numeru starej części, przygotuj zdjęcie całej tabliczki znamionowej, frontu ekspresu oraz zdemontowanego elementu z obu stron. Pozwala to sprawdzić zarówno zgodność katalogową, jak i mocowanie, którego często nie widać na zdjęciu produktu.
FAQ — przyciski i pokrętła do ekspresów
Czy brak reakcji ekspresu oznacza, że trzeba wymienić przycisk?
Nie. Zewnętrzny przycisk może być sprawny, a przyczyną może być uszkodzony mikrostyk, klawiatura foliowa, taśma, złącze lub moduł. Najpierw sprawdź skok klawisza i to, czy prawidłowo naciska element znajdujący się pod nim.
Czy zapadnięty przycisk można po prostu włożyć na miejsce?
Tak, jeżeli wysunął się z nieuszkodzonej prowadnicy. Gdy pękł zatrzask, wspornik panelu albo trzpień, samo osadzenie będzie nietrwałe i potrzebna może być nowa nakładka, mocowanie lub część frontu.
Dlaczego nowe pokrętło obraca się, ale nie steruje ekspresem?
Prawdopodobnie nie pasuje do osi albo uszkodzona jest sama oś, przedłużka, zawór lub enkoder. Porównaj kształt i głębokość gniazda oraz sprawdź, czy oś porusza się razem z pokrętłem.
Czy przeskakujące menu można naprawić przez wymianę gałki?
Tylko wtedy, gdy gałka ślizga się na osi. Jeżeli oś obraca się prawidłowo, a wskazanie na ekranie pomija pozycje lub zmienia kierunek, bardziej prawdopodobny jest problem z enkoderem, lutami albo panelem.

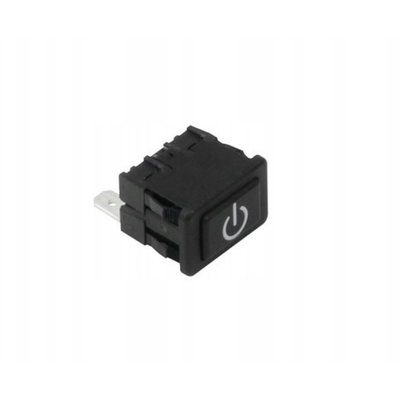

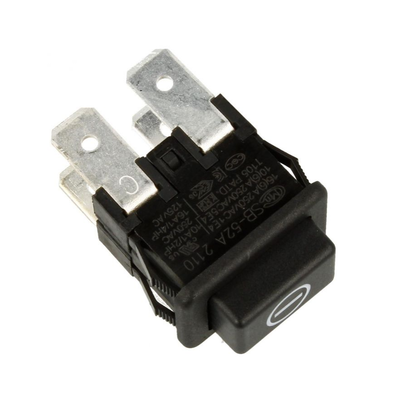

Jak sprawdzić przełącznik ON/OFF miernikiem?
Po odłączeniu ekspresu od sieci i odizolowaniu przełącznika od reszty obwodu sprawdź zmianę ciągłości między właściwymi stykami podczas naciskania. Układ wyprowadzeń zależy od części, dlatego nie należy zgadywać pinów na podstawie podobnego przełącznika.
Gdzie szukać mikrostyku współpracującego z przyciskiem?
Jeśli potrzebny jest elektryczny element znajdujący się pod klawiszem, sprawdź kategorię mikroprzełączników do ekspresów. Przed zakupem potwierdź typ styków, wymiary, sposób mocowania, obciążalność i zgodność katalogową z modelem urządzenia.
