Induktory do płyt indukcyjnych i ceramicznych
Induktor lub kompletne pole grzejne może powodować brak wykrywania garnka, nierówne grzanie albo wyłączanie jednej strefy. Przed zakupem odłącz zasilanie, sprawdź złącza i ciągłość właściwego elementu, a następnie porównaj oznaczenie części z pełnymi danymi płyty.
Czym jest induktor w płycie grzejnej

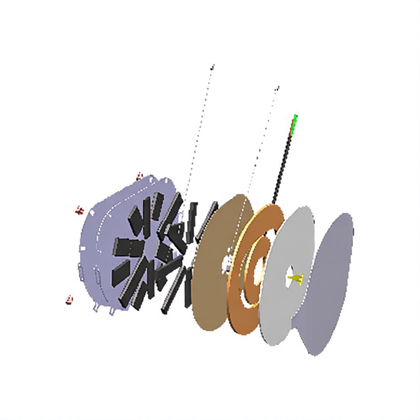

Induktor, nazywany również cewką indukcyjną, znajduje się pod szklaną powierzchnią pola grzewczego. Jest płaskim uzwojeniem, które współpracuje z modułem mocy i wytwarza zmienne pole magnetyczne. Pole to przekazuje energię do ferromagnetycznego dna garnka. Sama cewka nie jest jednak samodzielnym układem grzewczym — jej prawidłowa praca zależy także od elektroniki mocy, kondensatorów rezonansowych, czujnika temperatury, przewodów i systemu chłodzenia.
W tej kategorii mogą występować również kompletne pola grzejne lub płytki grzejne przeznaczone do konkretnych modeli. W zwykłej płycie ceramicznej elementem grzejnym jest rezystancyjna spirala lub płytka, a nie induktor. Dlatego przed zamówieniem trzeba ustalić, jaki typ pola zastosowano w urządzeniu.
Objawy uszkodzenia induktora
Awaria cewki albo jej połączenia może ujawnić się na kilka sposobów:
- jedno pole nie uruchamia grzania, mimo że panel dotykowy reaguje;
- płyta nie wykrywa garnka tylko na jednej strefie;
- pole rozpoczyna pracę, lecz po chwili się wyłącza;
- grzanie jest słabe, przerywane lub ograniczone do części strefy;
- pojawia się nietypowe brzęczenie, trzaskanie albo zapach przegrzanej izolacji;
- urządzenie zgłasza błąd dotyczący temperatury, pola, generatora lub braku naczynia;
- po zadziałaniu zabezpieczenia płyta nie uruchamia jednego z pól.
Żaden z tych objawów samodzielnie nie potwierdza uszkodzenia induktora. Taki sam problem może powodować moduł mocy, tranzystor IGBT, kondensator rezonansowy, przekaźnik, przewód, złącze, czujnik NTC, wentylator albo nieodpowiednie naczynie.
Jak odróżnić cewkę od innych przyczyn
Pole nie wykrywa garnka
Najpierw użyj garnka przeznaczonego do indukcji i sprawdź magnesem, czy jego dno jest ferromagnetyczne. Warto przetestować to samo naczynie na sprawnym polu. Jeżeli nie działa tylko jedna strefa, a garnek działa na pozostałych, podejrzenie przenosi się na cewkę, czujnik, złącze lub generator tego pola. Jeżeli problem występuje na wszystkich strefach, bardziej prawdopodobne są przyczyny wspólne: zasilanie, panel sterowania, konfiguracja albo moduł główny.
Nie należy zmieniać cewki tylko dlatego, że na wyświetlaczu pojawia się symbol braku garnka. Układ rozpoznawania naczynia analizuje pracę całego obwodu rezonansowego, więc podobny komunikat może wynikać z uszkodzenia kondensatora, tranzystorów mocy lub pomiaru prądu.
Pole wyłącza się po kilku sekundach
Sprawdź, czy problem występuje na zimnym urządzeniu i czy pojawia się na różnych garnkach. Jeżeli pole działa krótko, a następnie zgłasza przegrzanie, przyczyną może być czujnik NTC przy cewce, brak chłodzenia, zablokowany przepływ powietrza albo rzeczywiste przegrzewanie modułu. Sama cewka może być sprawna elektrycznie, ale mieć uszkodzone mocowanie czujnika lub nadpalone połączenie.
Jeżeli wyłączeniu towarzyszy trzask, zadziałanie zabezpieczenia instalacji albo ślady okopcenia, przed wymianą induktora trzeba sprawdzić moduł mocy. Uszkodzenie tranzystora lub kondensatora mogło być przyczyną pierwotną, a nowa cewka podłączona do niesprawnego generatora ponownie ulegnie uszkodzeniu.
Pole grzeje nierówno albo głośno pracuje
Delikatne brzęczenie lub klikanie może wynikać z normalnej pracy zasilania impulsowego i zależeć od garnka oraz wybranego poziomu mocy. Niepokojące są natomiast dźwięki połączone z przerwami w grzaniu, zapachem spalenizny, widocznym uszkodzeniem uzwojenia lub nadmiernym nagrzewaniem jednego miejsca.
Przy hałasie sprawdź kolejno:
- inne naczynie o płaskim, magnetycznym dnie;
- czy garnek nie jest zbyt mały lub zdeformowany;
- czy wentylator i otwory chłodzące nie są zablokowane;
- czy cewka, jej uchwyty i przewody nie mają śladów poluzowania lub przegrzania;
- czy problem występuje tylko na jednym polu, czy na kilku polach zasilanych przez ten sam moduł.
Pomiar induktora
Opisane pomiary wykonuj wyłącznie po odłączeniu urządzenia od zasilania, po ostygnięciu płyty i po zabezpieczeniu przed przypadkowym włączeniem. W płytach indukcyjnych występują obwody o wysokim napięciu, a kondensatory modułu mocy mogą utrzymywać ładunek po wyjęciu wtyczki lub wyłączeniu zabezpieczenia. Dostęp do wnętrza oraz pomiary w obwodach mocy są przeznaczone dla osoby z odpowiednim przygotowaniem, narzędziami i uprawnieniami.
Pomiar ciągłości uzwojenia
Po odłączeniu złącza cewki od modułu ustaw miernik na pomiar rezystancji i zmierz między końcówkami uzwojenia. Sprawne uzwojenie powinno wykazywać ciągłość i niską rezystancję, ale jej dokładna wartość zależy od konstrukcji, średnicy, liczby zwojów, przewodów oraz modelu płyty. Nie należy stosować jednej uniwersalnej wartości dla całej kategorii.
Interpretacja wyniku:
- brak przejścia lub wskazanie OL — możliwa przerwa w uzwojeniu, przewodzie albo połączeniu przy cewce;
- wynik wyraźnie różniący się od identycznego pola — podejrzenie uszkodzenia uzwojenia lub połączenia, ale wymaga porównania z dokumentacją;
- niska, stabilna rezystancja — potwierdza ciągłość drutu, lecz nie dowodzi sprawności cewki pod obciążeniem;
- niestabilny wynik przy poruszaniu przewodem — możliwe pęknięcie wyprowadzenia, zimny lut lub uszkodzenie złącza.
Pomiar omomierzem nie sprawdza indukcyjności, jakości izolacji między zwojami, zachowania cewki przy wysokiej częstotliwości ani poprawności pracy generatora. Prawidłowa ciągłość nie wyklucza więc uszkodzenia modułu mocy lub kondensatora rezonansowego.
Pomiar czujnika temperatury
W wielu zespołach induktora znajduje się centralny czujnik NTC. Jego rezystancję mierzy się na odłączonym złączu, w temperaturze znanej lub porównywalnej z temperaturą drugiego, sprawnego pola. Wartość nominalna i charakterystyka czujnika zależą od modelu — nie wolno zakładać, że każdy induktor ma ten sam NTC.
Przerwa, zwarcie lub odczyt wyraźnie niezgodny z dokumentacją urządzenia wskazuje na problem z czujnikiem albo jego przewodami. Prawidłowy pomiar w temperaturze pokojowej nie potwierdza jednak poprawnego docisku czujnika do szkła ani jego zachowania podczas nagrzewania.
Pomiar izolacji
Nie podłączaj przypadkowego miernika wysokiego napięcia bez sprawdzenia procedury serwisowej. W zespole pola mogą znajdować się czujniki, elementy tłumiące i połączenia z elektroniką, które można uszkodzić niewłaściwym testem. Jeżeli dokumentacja wymaga badania izolacji, należy odłączyć wszystkie wskazane obwody i użyć parametrów przewidzianych dla konkretnego modelu.
Dostęp do cewki i wymiana
Cewka znajduje się zwykle pod szkłem, przy danym polu grzewczym. W zależności od konstrukcji dostęp uzyskuje się po wyjęciu płyty z blatu i zdjęciu dolnej pokrywy, ale kolejność demontażu, sposób mocowania szkła i prowadzenie przewodów różnią się między modelami.
Przed rozpoczęciem pracy:
- odłącz wszystkie obwody zasilające zgodnie ze schematem urządzenia;
- upewnij się, że płyta jest zimna i stabilnie podparta;
- wykonaj zdjęcia położenia przewodów, złączy, czujnika i elementów mocujących;
- sprawdź, czy producent nie przewiduje wymiany całego zespołu cewka–czujnik;
- zabezpiecz szklaną płytę przed uderzeniem i naciskiem punktowym.
Podczas demontażu nie ciągnij za przewody i nie zamieniaj złączy między polami tylko po to, aby wykonać próbę. Złącza mogą wyglądać podobnie, lecz mieć inne przypisanie lub współpracować z innym generatorem. Po odłączeniu elementu obejrzyj końcówki uzwojenia, miejsca lutowania, izolację, uchwyty oraz centralny czujnik temperatury.
Nowy induktor powinien być zamontowany w tej samej pozycji i z zachowaniem właściwego dystansu względem szkła. Nie zmieniaj położenia czujnika, nie zgniataj przewodów i nie zastępuj fabrycznych mocowań przypadkowymi materiałami. Po montażu sprawdź ciągłość połączeń, poprawność ułożenia przewodów i drożność chłodzenia. Pierwszy test powinien obejmować każde pole na małej mocy, a następnie stopniowe zwiększanie obciążenia przy obserwacji błędów, zapachu, dźwięków i temperatury.
Dobór właściwej części
Wygląd i średnica cewki nie wystarczają do potwierdzenia zgodności. Istotne mogą być między innymi:
- pełny model urządzenia i jego wariant wykonania;
- numer producenta części lub oznaczenie zespołu;
- średnica i kształt pola;
- moc znamionowa oraz sposób zasilania;
- liczba i położenie wyprowadzeń;
- obecność oraz typ czujnika NTC;
- sposób mocowania do nośnika, radiatora lub szkła;
- współpraca z konkretnym modułem mocy i oprogramowaniem urządzenia.
Przy zamówieniu podaj pełne dane z tabliczki znamionowej, a nie tylko skróconą nazwę handlową. W zależności od marki potrzebne mogą być między innymi:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Nie zakładaj, że część pasuje dlatego, że ma identyczne złącze albo podobne zdjęcie. W razie wątpliwości porównaj oznaczenie starego zespołu z katalogiem części dla konkretnego urządzenia i prześlij zdjęcie tabliczki znamionowej oraz cewki z widocznymi numerami.
Najczęstsze błędy przy naprawie
- wymiana induktora bez sprawdzenia modułu mocy;
- uznanie każdego komunikatu o braku garnka za dowód uszkodzenia cewki;
- pomiar elementu podłączonego do elektroniki, który zafałszowuje wynik;
- stosowanie jednej wartości rezystancji dla wszystkich modeli;
- zamiana przewodów lub złączy między polami bez schematu;
- testowanie płyty z usuniętym czujnikiem albo obejściem zabezpieczenia;
- uruchamianie urządzenia po widocznym nadpaleniu przewodów, izolacji lub płytki;
- montaż części tylko na podstawie średnicy i wyglądu.
Jeżeli uszkodzeniu towarzyszy zwarcie, ślady łuku elektrycznego, uszkodzony tranzystor IGBT, pęknięte szkło albo ingerencja w obwód zasilający, naprawę powinien wykonać wykwalifikowany serwisant lub instalator. Nie mostkuj czujników i blokad oraz nie wykonuj pomiarów pod napięciem bez procedury serwisowej dla konkretnego modelu.
FAQ
Czy uszkodzony induktor zawsze ma przerwę na mierniku?
Nie. Pomiar ciągłości wykrywa głównie przerwę w uzwojeniu lub przewodzie. Cewka może mieć poprawną rezystancję, a mimo to nie pracować prawidłowo z powodu uszkodzenia izolacji, połączenia, czujnika, kondensatora albo modułu mocy.
Czy brak wykrywania garnka oznacza konieczność wymiany cewki?
Nie. Najpierw sprawdź garnek na innym polu, użyj naczynia ferromagnetycznego i porównaj zachowanie stref. Jeżeli problem dotyczy tylko jednej strefy, sprawdzenia wymagają także złącze, czujnik, kondensator rezonansowy i generator.
Czy cewka indukcyjna pasuje do każdej płyty o tej samej średnicy?
Nie. O zgodności decydują także moc, konstrukcja uzwojenia, czujnik temperatury, wyprowadzenia, mocowanie oraz współpraca z modułem mocy. Potrzebne są pełne dane urządzenia i oznaczenie części.
Czy w płycie ceramicznej montuje się taki sam induktor jak w indukcyjnej?
Nie. Klasyczna płyta ceramiczna zwykle wykorzystuje rezystancyjny element grzejny, a płyta indukcyjna — cewkę współpracującą z generatorem wysokiej częstotliwości. Nazwa pola w katalogu może być podobna, dlatego trzeba sprawdzić typ konstrukcji.
Czy po wymianie induktora trzeba programować płytę?
Nie ma jednej zasady. Sama cewka często nie wymaga konfiguracji, ale kompletne moduły, generatory lub zespoły przypisane do określonego wariantu mogą wymagać procedury serwisowej. Decyduje dokumentacja konkretnego modelu, a nie ogólna nazwa części.
Jakie dane przesłać do doboru induktora?
Prześlij pełne oznaczenie z tabliczki znamionowej, zdjęcie starego induktora z numerem części, informację o niedziałającym polu oraz — jeśli jest dostępny — kod błędu. Sam skrócony model może nie identyfikować wariantu technicznego.
