Listwy do płyt indukcyjnych i ceramicznych
Listwy do płyt indukcyjnych i ceramicznych obejmują zarówno listwy przyłączeniowe i zaciskowe, jak i profile, ramki oraz elementy uszczelniające. Przed zakupem ustal, czy problem dotyczy połączenia elektrycznego, mocowania czy wykończenia krawędzi. Dobieraj część po pełnym oznaczeniu urządzenia, numerze oryginalnym i zgodności konstrukcyjnej, a nie tylko po wyglądzie.
Jakie listwy występują w płytach indukcyjnych i ceramicznych
Nazwa kategorii obejmuje kilka różnych elementów, dlatego pierwszym krokiem jest ustalenie ich funkcji:
- listwa przyłączeniowa lub zaciskowa łączy przewód zasilający z zaciskami płyty; może mieć określoną liczbę torów, mostki, uchwyt przewodu i konkretny sposób mocowania;

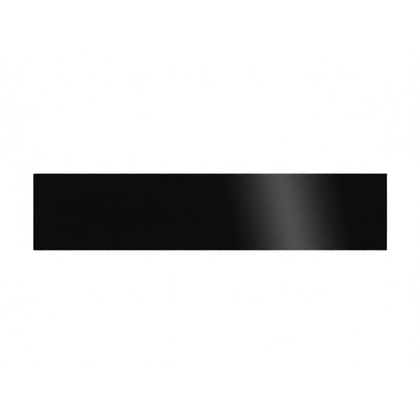

- listwa, profil lub ramka wykończeniowa zabezpiecza i osłania krawędź szkła albo obudowy oraz wpływa na dopasowanie płyty do zabudowy;
- listwa uszczelniająca lub guma krawędziowa ogranicza przedostawanie się wilgoci i zabrudzeń w miejscu styku płyty z blatem;
- profil tylny, boczny lub przedni może być elementem przeznaczonym wyłącznie do konkretnego wariantu wymiarowego i strony montażu.
Te części nie są zamienne między sobą. Listwa przyłączeniowa wymaga oceny parametrów elektrycznych i układu zacisków, natomiast profil lub ramkę dobiera się przede wszystkim według wymiarów, kształtu, mocowania i wersji wykonania.
Objawy uszkodzenia listwy
Gdy problem dotyczy listwy przyłączeniowej
Uszkodzenie elektrycznej listwy może mieć związek z objawami takimi jak:
- całkowity brak zasilania płyty;
- działanie tylko części pól lub jednej strony urządzenia;
- samoczynne wyłączanie się płyty przy większym obciążeniu;
- zapach przegrzanej izolacji, ślady okopcenia albo stopiony plastik przy zaciskach;
- luźny przewód, przebarwiona śruba lub nadpalona końcówka żyły;
- okresowe zaniki pracy po poruszeniu przewodem lub po rozgrzaniu urządzenia.
Taki objaw nie oznacza automatycznie, że uszkodzona jest sama listwa. Podobny problem może powodować przerwany przewód, luźne połączenie w puszce, uszkodzony wyłącznik nadprądowy, brak jednej fazy, awaria modułu zasilającego albo nieprawidłowo założony mostek. Jeżeli działa tylko część pól, trzeba porównać to z fabrycznym schematem zasilania konkretnego modelu, ponieważ płyty mogą mieć różną liczbę obwodów i różne warianty połączeń.
Gdy problem dotyczy profilu, ramki lub uszczelnienia
Uszkodzenie mechanicznej listwy rozpoznasz po:
- odstawaniu profilu od szkła lub obudowy;
- pęknięciu, wygięciu albo rozwarstwieniu elementu;
- przesuwaniu się listwy podczas czyszczenia;
- nierównym przyleganiu płyty do blatu;
- powstawaniu szczeliny, w której zbiera się wilgoć i zabrudzenia;
- widocznym braku elementu po wcześniejszym demontażu lub uderzeniu.
Jeżeli szkło jest pęknięte, sama wymiana listwy nie przywróci bezpiecznego użytkowania. Pękniętej płyty nie należy uruchamiać; najpierw trzeba odłączyć ją od zasilania i ocenić stan całej powierzchni oraz obudowy.
Co sprawdzić przed zamówieniem
Najpierw ustal rodzaj listwy. Sprawdź, czy na uszkodzonym elemencie występuje numer części, oznaczenie producenta, liczba zacisków, symbol strony montażu albo informacja o wymiarze. Zrób zdjęcie listwy przed demontażem, zwłaszcza jeśli widoczne są mostki, przewody i kolejność zacisków.
Przy listwie przyłączeniowej porównaj:
- liczbę torów i zacisków;
- oznaczenia zacisków oraz rozmieszczenie mostków;
- sposób mocowania do obudowy lub podstawy;
- zakres przekroju przewodu dopuszczony przez konstrukcję;
- materiał i odporność temperaturową obudowy;
- rozmieszczenie wejścia przewodu oraz zacisku odciążającego;
- numer oryginalny i listę modeli, z którymi część jest katalogowo zgodna.
Przy profilu, ramce lub uszczelce zmierz i porównaj:
- długość, szerokość i przekrój profilu;
- stronę montażu: przednią, tylną, lewą lub prawą;
- kształt narożników i zakończeń;
- sposób mocowania, na przykład zatrzaski, uchwyty, śruby lub klejenie;
- kolor, materiał i wykończenie;
- położenie względem szkła, obudowy i blatu.
Samo podobieństwo zdjęcia nie potwierdza zgodności. Identyczny rozstaw otworów albo takie samo złącze może występować w kilku wariantach o innym przeznaczeniu, parametrach lub sposobie montażu.
Diagnostyka listwy przyłączeniowej
Prace przy zaciskach płyty dotyczą obwodu zasilającego o niebezpiecznym napięciu. Przed oględzinami urządzenie musi być odłączone przez właściwy wyłącznik lub rozłącznik, a brak napięcia powinien potwierdzić elektryk odpowiednim przyrządem. Nie wystarczy opierać się na położeniu pokrętła ani na samym wyjęciu wtyczki, jeżeli płyta jest podłączona na stałe.
Po bezpiecznym odłączeniu można wykonać oględziny:
- Sprawdź, czy obudowa listwy nie jest nadtopiona, pęknięta lub odbarwiona.
- Oceń, czy zaciski, śruby i mostki nie są luźne albo skorodowane.
- Skontroluj, czy przewód nie wysunął się z zacisku i czy izolacja nie została przegrzana.
- Porównaj połączenie z rysunkiem znajdującym się na urządzeniu lub w instrukcji instalacji.
- Sprawdź, czy przewód jest zabezpieczony przed wyrwaniem i nie opiera się o gorące elementy.
Oględziny mogą potwierdzić uszkodzenie mechaniczne lub ślady przegrzania, ale nie wykluczają przerwy w instalacji ani awarii modułu. Pomiar ciągłości wykonany na odłączonej listwie może wykazać przerwę w torze, lecz nie ocenia zachowania styku pod obciążeniem. Z kolei pomiary napięcia w działającej instalacji wymagają kwalifikacji, właściwego miernika i procedury dla konkretnego modelu.
Jeżeli listwa jest nadpalona, nie wystarczy wymienić plastikowej obudowy bez ustalenia przyczyny. Trzeba ocenić również końcówki przewodów, stan śrub, mostków, zacisku odciążającego oraz połączenia po stronie instalacji. Luźny styk może powodować miejscowe grzanie i ponowne uszkodzenie nowej części.
Dostęp i wymiana
W płytach do zabudowy listwa przyłączeniowa znajduje się zwykle pod spodem, przy wejściu przewodu zasilającego, często pod oddzielną osłoną. Dostęp może wymagać wysunięcia płyty z blatu, odpięcia klamer mocujących i zdjęcia dolnej osłony. Układ obudowy różni się między modelami, dlatego nie należy zakładać jednej uniwersalnej kolejności demontażu.
Przy wymianie elementu elektrycznego:
- odłącz wszystkie bieguny zasilania i zabezpiecz urządzenie przed przypadkowym włączeniem;
- sfotografuj oryginalny układ przewodów i mostków przed ich odłączeniem;
- oznacz przewody, jeżeli ich położenie nie wynika jednoznacznie z oznaczeń;
- nie przenoś mostków według podobnego modelu ani przypadkowego schematu z internetu;
- użyj przewodu i końcówek dopuszczonych przez instrukcję urządzenia;
- zamocuj przewód w odciążeniu, aby siła ciągnięcia nie obciążała zacisków;
- po montażu sprawdź, czy żaden przewód nie dotyka elementów grzejnych ani ostrych krawędzi.
Podłączenie płyty indukcyjnej lub ceramicznej do instalacji oraz pomiary w obwodzie pod napięciem powinien wykonać wykwalifikowany elektryk. Schemat 230 V, 2 × 230 V lub układ wielofazowy nie jest uniwersalny. O sposobie połączenia decydują oznaczenia zacisków, fabryczne mostki, przewód urządzenia, moc znamionowa i wymagania konkretnego modelu.
Przy wymianie profilu, ramki albo listwy uszczelniającej należy najpierw usunąć elementy blokujące dostęp, nie podważając szkła metalowym narzędziem. Powierzchnie styku powinny być czyste, suche i wolne od resztek starego kleju lub uszczelniacza. Nie rozciągaj gumowej uszczelki podczas montażu, bo po ułożeniu może się skurczyć i utworzyć nieszczelność. Po osadzeniu elementu sprawdź równomierne przyleganie na całej długości.
Dobór części po oznaczeniu urządzenia
Do identyfikacji przygotuj pełne dane z tabliczki znamionowej, która w płytach często znajduje się na spodzie urządzenia. W zależności od marki mogą być potrzebne:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC lub Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model z wariantem końcowym, na przykład /0000.
Nie podawaj wyłącznie skróconej nazwy handlowej modelu, jeżeli producent rozróżnia warianty pełnym numerem. Przed zamówieniem porównaj oznaczenie części, zdjęcia mocowania, wymiary i listę zastosowań. Jeżeli nie masz pewności, prześlij zdjęcie tabliczki znamionowej, numer widoczny na starej listwie oraz fotografie punktów mocowania.
Kiedy winna jest listwa, a kiedy inny element?
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek |
| Płyta nie uruchamia się | listwa, przewód, brak zasilania, moduł zasilający | bezpiecznik, przewód, ślady przegrzania, schemat modelu | sam objaw nie potwierdza uszkodzenia listwy |
| Działa tylko część pól | brak jednej gałęzi zasilania, mostek, moduł lub sterowanie | układ zacisków i fabryczny schemat, diagnostykę elektryczną | nie kupuj listwy bez sprawdzenia zasilania |
| Płyta wyłącza się przy obciążeniu | luźny styk, przegrzewanie, zabezpieczenie, moduł | stan zacisków, wentylację i instalację | nadpalona listwa może być skutkiem, a nie przyczyną |
| Profil odstaje od krawędzi | wygięcie, pęknięcie, złe mocowanie, uszkodzone szkło | długość, stronę i punkty mocowania | dobierz konkretny profil lub ramkę |
| Przy krawędzi zbiera się wilgoć | uszczelka, nierówny blat, nieprawidłowe osadzenie | ciągłość uszczelki i przyleganie płyty | sprawdź też stan blatu i powierzchni szkła |
FAQ
Czy listwa przyłączeniowa pasuje do każdej płyty o podobnej mocy?
Nie. Liczą się między innymi liczba zacisków, układ mostków, sposób mocowania, dopuszczalny przewód, odporność temperaturowa i zgodność z konkretnym wariantem urządzenia. Moc płyty jest tylko jedną z informacji.
Czy nadpaloną listwę można tylko dokręcić?
Jeżeli wystąpiło wyraźne przegrzanie, stopienie lub przebarwienie, samo dokręcenie nie jest bezpieczną naprawą. Trzeba ustalić przyczynę, ocenić przewód i połączenia oraz sprawdzić, czy nie zostały uszkodzone sąsiednie elementy.
Czy można podłączyć płytę według schematu z innego modelu?
Nie. Nawet urządzenia tej samej marki mogą mieć różny układ zacisków, przewodów i mostków. Stosuj wyłącznie schemat właściwy dla pełnego oznaczenia płyty.
Jak dobrać profil lub ramkę do płyty ceramicznej?
Porównaj pełny model, numer części, długość, przekrój, stronę montażu, kształt zakończeń i sposób mocowania. Zdjęcie elementu pomaga, ale nie zastępuje pomiaru i weryfikacji katalogowej.
Czy do wymiany listwy trzeba wyjąć płytę z blatu?
Często tak, ponieważ listwa przyłączeniowa i część mocowań znajdują się od spodu. W niektórych konstrukcjach wystarczy dostęp przez zdejmowaną osłonę, ale zależy to od modelu i sposobu zabudowy.
Co przesłać do doboru właściwej części?
Przygotuj zdjęcie tabliczki znamionowej, numer widoczny na starej listwie, fotografię całego elementu oraz zdjęcia mocowania i zacisków. W przypadku marki z rozbudowanym systemem identyfikacji podaj pełny PNC, E-Nr, numer serwisowy lub inny właściwy kod urządzenia.
