Zestaw do płyt indukcyjnych i ceramicznych
Zestawy do płyt indukcyjnych i ceramicznych obejmują między innymi elementy montażowe, uszczelki, akcesoria ochronne i wybrane komplety serwisowe. Przy wyborze nie kieruj się wyłącznie wyglądem: sprawdź pełne oznaczenie płyty, sposób mocowania, wymiary oraz przeznaczenie zestawu.
Jakie zestawy można znaleźć w tej kategorii?
Nazwa kategorii obejmuje różne komplety przeznaczone do płyt indukcyjnych i ceramicznych. W zależności od konstrukcji urządzenia mogą to być:
- zestawy montażowe z klamrami, uchwytami, podkładkami, śrubami lub innymi elementami mocującymi;
- zestawy uszczelniające do osadzenia płyty w blacie i ograniczenia przedostawania się wilgoci oraz zabrudzeń pod krawędź urządzenia;

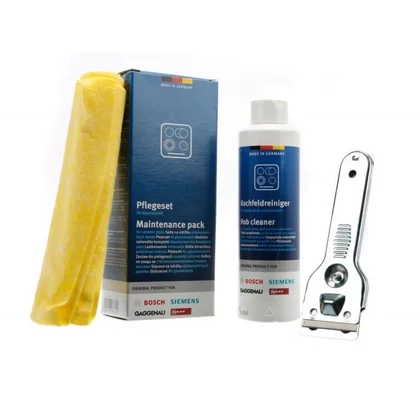

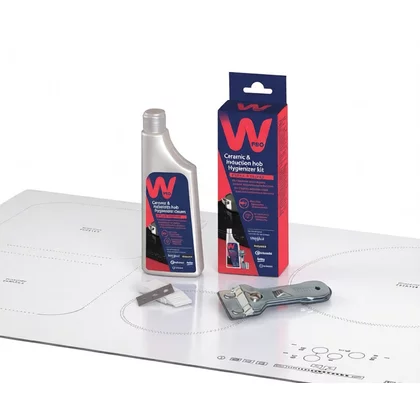

- zestawy ochronne i pielęgnacyjne, na przykład osłony powierzchni lub środki przeznaczone do szkła ceramicznego;
- komplety serwisowe, których zastosowanie wynika z dokumentacji konkretnego modelu;
- zestawy akcesoriów do użytkowania, jeżeli są przeznaczone do danego typu płyty, na przykład naczyń kompatybilnych z indukcją.
Nie jest to jeden uniwersalny podzespół. Przed zakupem trzeba ustalić, czy problem dotyczy montażu, uszczelnienia, ochrony powierzchni, wyposażenia czy właściwej naprawy elektrycznej.
Objaw a właściwy rodzaj zestawu
| Objaw lub potrzeba | Możliwe przyczyny | Co sprawdzić | Jaki może być następny krok |
| Płyta przesuwa się albo ma luz w blacie | Brak klamer, uszkodzone uchwyty, niewłaściwe mocowanie, nieprawidłowy wymiar otworu | Stan elementów od spodu, sposób ich zaczepienia i zgodność z instrukcją montażu | Dobrać zestaw mocujący do pełnego oznaczenia urządzenia |
| Wokół płyty zbiera się wilgoć lub zabrudzenia | Brak uszczelki, odklejona taśma, rozciągnięta uszczelka, nierówny blat | Czy uszczelka leży przy właściwej krawędzi i nie ma przerw, zagięć ani naciągnięcia | Wymienić uszczelkę na wariant o potwierdzonym przeznaczeniu |
| Po demontażu zostały luźne śruby lub uchwyty | Zgubione elementy, pomieszany zestaw, uszkodzone mocowanie | Porównać części z rysunkiem montażowym i miejscami mocowania | Nie zastępować elementów przypadkową śrubą lub podkładką |
| Szkło jest porysowane albo wymaga ochrony | Nieprawidłowe czyszczenie, przesuwanie naczyń, uderzenie lub upadek przedmiotu | Czy uszkodzenie dotyczy tylko powierzchni, czy powstało pęknięcie | Przy pęknięciu wyłączyć urządzenie i ustalić właściwą część lub naprawę |
| Płyta nie grzeje albo nie reaguje | Brak zasilania, błąd instalacji, przegrzanie, moduł, przewody lub element mocy | Instrukcję modelu, kod błędu, zasilanie i stan połączeń; nie zakładać, że winny jest zestaw | Skierować diagnostykę do właściwego podzespołu, a nie kupować zestawu na próbę |
Sam objaw nie potwierdza uszkodzenia konkretnej części. Na przykład brak grzania może wynikać z zasilania, sterowania, zabezpieczenia termicznego albo obwodu mocy, natomiast zestaw montażowy nie przywróci sprawności elektroniki.
Uszczelka i prawidłowe osadzenie płyty
Uszczelka pod płytą ogranicza kontakt krawędzi urządzenia z blatem i pomaga zabezpieczyć wnętrze przed wilgocią oraz zabrudzeniami. Jej sposób montażu zależy od konstrukcji płyty. W niektórych urządzeniach jest zamontowana fabrycznie, a w innych znajduje się w komplecie i trzeba ją przykleić przed osadzeniem płyty.
Przy wymianie sprawdź:
- Czy stara uszczelka jest odklejona, spłaszczona, pocięta lub rozciągnięta.
- Czy powierzchnia pod nową taśmę jest czysta, sucha i pozbawiona resztek starego kleju.
- Czy taśma biegnie wzdłuż właściwej krawędzi, bez naciągania i ostrych załamań.
- Czy końce uszczelki są połączone zgodnie z instrukcją, a nie przypadkowo nałożone jeden na drugi.
- Czy płyta po osadzeniu jest ustawiona równo i nie opiera się punktowo na blacie.
W jednej z instrukcji producenta podano taśmę 2 × 6 mm do zwykłego montażu na blacie oraz inny układ taśm przy montażu zlicowanym. To przykład zależny od konkretnego modelu, a nie uniwersalna wartość dla wszystkich płyt. Nie zmieniaj rodzaju uszczelnienia bez sprawdzenia instrukcji urządzenia.
Jeżeli konstrukcja przewiduje silikon przy montażu zlicowanym, powinien on uszczelniać określoną szczelinę i nie może przedostać się pod szkło ceramiczne. Nie nakładaj silikonu w miejsce fabrycznej taśmy tylko dlatego, że obie części wyglądają podobnie.
Zestaw montażowy: co sprawdzić przed wymianą?
Elementy mocujące mogą różnić się kształtem, długością, sposobem zaczepienia i położeniem względem obudowy. Przed zakupem obejrzyj:
- liczbę i kształt punktów mocowania w obudowie;
- rodzaj klamer, uchwytów, śrub i podkładek;
- odległość między mocowaniami;
- grubość blatu, do którego przeznaczony jest element;
- sposób montażu od spodu płyty;
- ewentualne różnice między montażem na blacie a montażem zlicowanym.
Jeśli płyta była wcześniej wyjmowana, sprawdź, czy problem nie wynika z przekrzywienia urządzenia, uszkodzenia blatu albo nieprawidłowego ułożenia uszczelki. Wymiana samego uchwytu nie rozwiąże problemu, jeżeli pęknięta jest obudowa lub otwór montażowy ma niewłaściwy wymiar.
Dostęp do części i bezpieczny demontaż
Przed rozpoczęciem prac odłącz płytę od instalacji elektrycznej odpowiednim urządzeniem izolacyjnym. Przy płytach podłączonych na stałe samo wyjęcie wtyczki nie występuje, dlatego odłączenie powinno być wykonane w rozdzielnicy przez osobę posiadającą odpowiednie kwalifikacje.
Typowy dostęp do elementów zestawu montażowego wymaga:
- Usunięcia przedmiotów z szafki pod płytą i zabezpieczenia powierzchni.
- Odłączenia zasilania oraz potwierdzenia braku napięcia właściwym przyrządem.
- Wyjęcia elementów zabudowy, które ograniczają dostęp od spodu.
- Podparcia płyty przed odkręceniem ostatnich mocowań.
- Odłączenia przewodów wyłącznie wtedy, gdy wymaga tego konstrukcja i po wcześniejszym oznaczeniu ich położenia.
- Odkręcenia lub odczepienia mocowań bez podważania szkła ostrym narzędziem.
- Oczyszczenia powierzchni i zamontowania nowego elementu zgodnie z instrukcją.
Nie podnoś płyty za panel sterowania, przewody ani luźne elementy obudowy. Nie dociskaj klamer z nadmierną siłą. Jeżeli instrukcja konkretnego modelu podaje moment dokręcania, należy stosować właśnie tę wartość; nie przenoś momentu z innej płyty.
Opisane czynności serwisowe wymagają odpowiednich kwalifikacji, doświadczenia i właściwych narzędzi. Podłączenie elektryczne, pomiary pod napięciem oraz prace przy otwartej obudowie powinien wykonywać wykwalifikowany elektryk lub serwisant.
Jak odróżnić problem montażowy od awarii płyty?
Jeżeli urządzenie po montażu jest niestabilne, odstaje od blatu lub przepuszcza wilgoć, najpierw kontroluje się uszczelkę, mocowania, płaskość blatu i położenie płyty. Są to problemy mechaniczne i nie wymagają kupowania modułu sterującego.
Jeżeli płyta nie włącza się, nie wykrywa naczynia, wyłącza zabezpieczenie albo pokazuje kod błędu, zestaw montażowy nie jest automatycznie podejrzaną częścią. W takiej sytuacji warto najpierw sprawdzić podstawowe warunki wskazane przez producenta: obecność zasilania, drożność chłodzenia, stan naczyń w przypadku indukcji oraz znaczenie kodu dla danego modelu. Dopiero później można oceniać przewody, moduły, czujniki lub elementy mocy.
Podstawowe oględziny nie potwierdzają sprawności elektroniki. Brak widocznych przypaleń nie wyklucza uszkodzenia elementu, a sam pomiar ciągłości przewodu nie potwierdza poprawnej pracy całego obwodu podczas obciążenia.
Dobór właściwego zestawu
Podobne zdjęcie, identyczna liczba elementów albo takie samo złącze nie wystarczą do potwierdzenia zgodności. Zestaw może różnić się geometrią, wymiarem, grubością, materiałem, sposobem mocowania lub zastosowaniem w konkretnym wariancie płyty.
Przed zakupem przygotuj:
- pełny model urządzenia;
- numer produktu, kod serwisowy lub inne oznaczenie z tabliczki znamionowej;
- zdjęcie tabliczki znamionowej;
- zdjęcie uszkodzonego elementu i jego miejsca montażu;
- wymiary części, jeśli dotyczą uszczelki, osłony lub elementu mechanicznego;
- informację, czy płyta jest montowana standardowo, czy zlicowana z blatem.
Stosuj oznaczenie właściwe dla producenta. Dla Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny. Dla Electrolux, AEG i Zanussi istotny jest pełny PNC / Prod.No. Bosch i Siemens wymagają pełnego E-Nr z końcówką /xx, a Whirlpool, Bauknecht, Indesit i Hotpoint numeru serwisowego. W przypadku Beko i Grundig sprawdź model oraz Product No.; dla LG model i Product Code; dla Gorenje i Hisense model oraz Art. No. albo kod PS; dla Samsunga pełny model wraz z wariantem końcowym, na przykład /0000.
Najbezpieczniejszym następnym krokiem jest porównanie oznaczenia części z katalogiem właściwym dla konkretnego urządzenia. Jeśli nie masz pewności, prześlij zdjęcie tabliczki znamionowej i elementu przed zamówieniem, zamiast wybierać zestaw wyłącznie na podstawie wyglądu.
FAQ
Czy jeden zestaw pasuje do każdej płyty indukcyjnej?
Nie. Zestawy mogą różnić się wymiarami, punktami mocowania, rodzajem taśmy, sposobem montażu i zakresem zastosowania. Zgodność należy potwierdzić na podstawie pełnego oznaczenia urządzenia oraz danych części.
Czy można zamontować płytę bez uszczelki?
Nie należy pomijać uszczelki, jeżeli przewiduje ją konstrukcja lub instrukcja producenta. Brak albo nieprawidłowe ułożenie taśmy może pogorszyć ochronę przed wilgocią i utrudnić prawidłowe osadzenie płyty.
Czy silikon zastępuje taśmę uszczelniającą?
Nie w każdym przypadku. Rodzaj uszczelnienia zależy od modelu i sposobu zabudowy. Silikon może być przewidziany dla określonego montażu, na przykład zlicowanego, ale nie powinien być stosowany przypadkowo zamiast fabrycznej taśmy.
Płyta nie działa po montażu. Czy potrzebuję zestawu serwisowego?
Nie wynika to automatycznie z samego objawu. Najpierw trzeba sprawdzić zasilanie, podłączenie, chłodzenie, kod błędu i elementy wskazane w instrukcji konkretnego modelu. Zestaw montażowy nie naprawi awarii modułu, przewodu ani obwodu mocy.
Czy mogę użyć dowolnej śruby lub klamry, jeśli pasuje wymiarowo?
Nie zaleca się takiego zamieniania elementów. Istotne mogą być również kształt, materiał, długość gwintu, sposób zaczepienia i odległość od szkła. Niewłaściwe mocowanie może powodować naprężenia albo niestabilne osadzenie płyty.
Jak dobrać zestaw, gdy nie znam pełnego modelu płyty?
Odczytaj wszystkie dane z tabliczki znamionowej znajdującej się zwykle na spodzie urządzenia. Sam skrócony model może nie identyfikować wariantu technicznego. Pomocne będzie także zdjęcie tabliczki oraz uszkodzonego elementu.
