Klapy do kostkarek do lodu
Klapa kostkarki lub dozownika lodu, która nie domyka się, zacina albo blokuje wysypywanie kostek, może powodować oblodzenie i nieszczelność. Przed zakupem porównaj sposób mocowania, kształt oraz pełne oznaczenie lodówki, ponieważ podobne klapy nie muszą być zamienne.
Jaką funkcję pełni klapa kostkarki do lodu
Klapa może być elementem wylotu dozownika lodu, pokrywą komory kostkarki albo częścią zespołu zamykającego przejście w drzwiach lodówki. W zależności od konstrukcji jest poruszana ręcznie, sprężyną, cięgnem, elektromagnesem lub małym silnikiem. Jej zadaniem jest umożliwienie przejścia lodu podczas dozowania i ograniczenie napływu ciepłego, wilgotnego powietrza do kanału oraz komory zamrażarki.
Nie każda klapa sprzedawana do lodówki jest tym samym elementem. W ofercie mogą występować między innymi:
- klapki zsypu lodu w dozowniku drzwiowym;

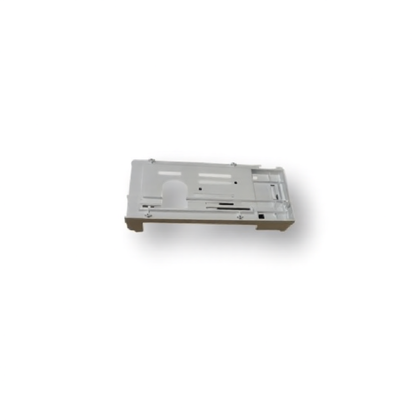

- pokrywy lub drzwiczki pojemnika kostkarki;
- klapy współpracujące z elektromagnesem albo cięgnem;
- elementy zintegrowane z prowadnicą, uszczelką, zawiasem lub całym zespołem dozownika.
Objawy uszkodzenia klapy
Najbardziej charakterystyczny objaw to brak prawidłowego ruchu klapy podczas pobierania lodu. Sama obserwacja nie wskazuje jednak od razu, że uszkodzona jest właśnie klapa. Podobne zachowanie może wywołać oblodzenie zsypu, uszkodzony zawias, sprężyna, cięgno, elektromagnes, silnik, wyłącznik dozownika albo lód zakleszczony w pojemniku.
| Objaw | Możliwe przyczyny | Co sprawdzić | Wniosek i następny krok |
| Lód nie wypada, a klapa nie otwiera się | Pęknięta klapa, zablokowany zawias, uszkodzone cięgno, elektromagnes lub silnik | Po odłączeniu zasilania obejrzyj klapę i mechanizm, usuń tylko luźne kawałki lodu | Jeżeli napęd porusza się, ale klapa pozostaje nieruchoma, podejrzany jest element mechaniczny lub jego mocowanie; jeżeli napęd nie reaguje, trzeba sprawdzić także sterowanie |
| Klapa zostaje otwarta | Złamana sprężyna, zapieczony zawias, uszkodzony element zamykający lub oblodzenie | Sprawdź, czy klapa porusza się bez nadmiernego oporu i czy po puszczeniu wraca do położenia zamkniętego | Sama wymiana klapy nie pomoże, jeśli przyczyną jest napęd albo lód w kanale |
| Klapa domyka się, ale w kanale pojawia się szron | Nieszczelna lub odkształcona klapa, zabrudzona uszczelka, niedokładne osadzenie | Obejrzyj krawędź zamknięcia, uszczelkę i powierzchnię styku | Widoczna szczelina lub pęknięcie uzasadnia wymianę; szron poza klapą może wskazywać na inną przyczynę oblodzenia |
| Klapa zacina się lub pracuje głośno | Lód, ciało obce, pęknięte mocowanie, przekoszenie albo zużyty napęd | Sprawdź, czy nic nie ociera o prowadnicę i czy zawias nie ma luzu | Nie smaruj przypadkowym preparatem elementów znajdujących się przy torze lodu; najpierw usuń przyczynę tarcia |
| Klapa wygląda dobrze, ale dozownik nie działa | Brak zasilania napędu, uszkodzony mikrostyk, blokada drzwi, moduł sterujący lub silnik ślimaka | Sprawdź działanie dozownika w zakresie przewidzianym przez instrukcję modelu | Prawidłowa klapa nie potwierdza sprawności całego układu dozowania |
Jak odróżnić uszkodzoną klapę od innych usterek
Najpierw sprawdź, czy w pojemniku i zsypie nie ma sklejonych kostek. Zablokowany lód może zatrzymać klapę lub ślimak i stworzyć objaw przypominający awarię części. Nie używaj ostrych narzędzi do odłupywania lodu, ponieważ można uszkodzić plastikowy kanał, uszczelkę albo przewody znajdujące się w pobliżu.
Następnie, przy odłączonym zasilaniu, obejrzyj:
- pęknięcia powierzchni klapy;
- wyłamane trzpienie, zaczepy i gniazda zawiasu;
- odkształcenie tworzywa uniemożliwiające szczelne zamknięcie;
- sprężynę, cięgno, dźwignię lub element sprzęgający napęd z klapą;
- ślady ocierania, nadmierny luz i pozostałości lodu.
Jeżeli klapa porusza się swobodnie ręcznie, ale nie reaguje podczas dozowania, problem może leżeć poza samą częścią. W takim przypadku sprawdzenia wymagają napęd, wyłącznik uruchamiany dźwignią, blokada pracy przy otwartych drzwiach oraz połączenia przewodów. Kod błędu, jeśli występuje, nie jest samodzielnym potwierdzeniem uszkodzenia klapy.
Czy klapę można sprawdzić miernikiem
W przypadku prostej plastikowej klapy pomiar elektryczny nie ma zastosowania. Sprawdza się jej stan mechaniczny, swobodę ruchu i szczelność po zamknięciu.
Jeżeli klapa jest poruszana silnikiem lub elektromagnesem, pomiar dotyczy napędu, a nie tworzywa. Przed badaniem odłącz lodówkę od zasilania, wypnij złącze napędu i korzystaj z punktów pomiarowych oraz wartości podanych dla konkretnego modelu. Pomiar rezystancji uzwojenia może wykazać przerwę lub zwarcie, ale nie potwierdza prawidłowej pracy pod obciążeniem, poprawnego sterowania ani mechanicznego zazębienia.
Dla wybranych lodówek LG opisuje się kontrolę silnika klapy w zakresie 9–14 Ω, jednak wartość ta nie jest uniwersalna dla wszystkich marek ani wszystkich napędów. Jeżeli konstrukcja, oznaczenie silnika lub dokumentacja modelu są inne, nie należy stosować tego zakresu jako kryterium zakupu części.
Diagnostyka pod napięciem, pomiary w działającym urządzeniu oraz sprawdzanie obwodów sterujących są przeznaczone dla osoby z odpowiednimi kwalifikacjami i narzędziami. Nie wolno mostkować blokad drzwi ani uruchamiać napędu przez przypadkowe podanie napięcia.
Dostęp do klapy i wymiana
Sposób dostępu zależy od konstrukcji drzwi oraz zespołu dozownika. W prostszych rozwiązaniach klapę można wyjąć po zdjęciu tacki ociekowej i frontu dozownika, a następnie po odpięciu prowadnicy lodu. W innych lodówkach trzeba zdjąć wewnętrzną osłonę drzwi lub wysunąć cały zespół dozownika. Niektóre elementy są dostępne osobno, a inne występują wyłącznie jako część większego zespołu.
Typowa kolejność prac w konstrukcji z frontem dozownika wygląda następująco:
- Odłącz urządzenie od zasilania i usuń lód z obszaru dozownika.
- Wyjmij tackę ociekową, jeżeli zasłania dolną krawędź frontu.
- Zdejmij front zgodnie z konstrukcją modelu, używając plastikowego narzędzia do podważania zamiast ostrego metalowego ostrza.
- Zanim odłączysz przewody panelu lub oświetlenia, wykonaj zdjęcie ich ułożenia i nie ciągnij za przewody.
- Wyjmij prowadnicę lub osłonę zsypu, aby uzyskać dostęp do zawiasu i elementu zamykającego.
- Odłącz klapę od cięgna, sprężyny albo zamykacza, nie wyginając plastikowych zaczepów.
- Załóż nową część w tej samej orientacji i sprawdź, czy swobodnie wraca do pozycji zamkniętej.
- Zamontuj prowadnicę, front oraz przewody, a następnie sprawdź działanie bez obciążenia lodem.
W modelach z napędem silnikowym dostęp do klapy może wymagać wyjęcia całego zespołu dozownika. Nie szarp obudowy, ponieważ zatrzaski mogą być mocne, a za panelem znajdują się przewody i płytki sterujące. Jeżeli klapa jest zintegrowana z obudową albo zawias został wyłamany z drzwi, potrzebna może być wymiana większego zespołu zamiast samej klapy.
Po naprawie sprawdź kilka cykli otwierania i zamykania, działanie dozowania oraz to, czy po zamknięciu nie powstaje widoczna szczelina. Nie wsypuj lodu do mechanizmu przed upewnieniem się, że klapa i prowadnica są prawidłowo osadzone.
Jak dobrać właściwą klapę
Nie dobieraj części wyłącznie po zdjęciu, kolorze lub wymiarze zmierzonym na starej klapie. Istotne są również trzpienie zawiasu, kształt krawędzi zamykającej, sposób współpracy z cięgnem lub napędem, obecność uszczelki oraz wersja całego dozownika.
Do identyfikacji przygotuj pełne dane z tabliczki znamionowej lodówki:
- dla Whirlpool, Bauknecht, Indesit i Hotpoint – numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- dla Beko i Grundig – model oraz Product No.;
- dla LG – model oraz Product Code;
- dla Samsung – pełny model z wariantem końcowym, na przykład /0000;
- dla Bosch i Siemens – pełny E-Nr z końcówką /xx;
- dla Electrolux, AEG i Zanussi – pełny PNC / Prod.No.;
- dla Amica – model, kod wyrobu i 14-cyfrowy numer fabryczny;
- dla Gorenje i Hisense – model oraz Art. No. albo kod PS.
Porównaj także oznaczenie starej części, stronę montażu, kształt mocowań i to, czy oferta dotyczy samej klapy, czy kompletnego zespołu. Identyczne złącze nie gwarantuje zgodności, a zamiennik powinien mieć potwierdzone zastosowanie dla konkretnego wariantu urządzenia.
Jeżeli nie masz pewności, odczytaj wszystkie oznaczenia z tabliczki i sfotografuj uszkodzoną klapę wraz z miejscem montażu. To pozwala zweryfikować, czy potrzebna jest pojedyncza klapa, pokrywa, element napędu czy cały zespół dozownika.
FAQ
Czy nieszczelna klapa może powodować oblodzenie?
Tak. Jeżeli klapa nie zamyka kanału lub jej uszczelnienie jest uszkodzone, wilgotne powietrze może przedostawać się do zimnej części dozownika. Oblodzenie może jednak wynikać także z problemu z uszczelką drzwi, źle osadzonym zsypem albo inną nieszczelnością, dlatego trzeba obejrzeć cały tor zamknięcia.
Czy brak lodu w dozowniku oznacza uszkodzenie klapy?
Nie. Przyczyną może być pusty lub źle osadzony pojemnik, zablokowany ślimak, sklejone kostki, uszkodzony silnik dozownika, blokada drzwi albo problem z samą kostkarką. Klapę podejrzewa się przede wszystkim wtedy, gdy lód dochodzi do zsypu, ale zatrzymuje się na zamknięciu lub klapa nie wykonuje prawidłowego ruchu.
Czy mogę wymienić samą klapę?
W części modeli klapa jest osobnym elementem mocowanym do zawiasu lub zamykacza. W innych jest sprzedawana razem z prowadnicą, napędem albo obudową dozownika. Przed demontażem sprawdź schemat części dla pełnego modelu lodówki, ponieważ wymiana samego tworzywa nie naprawi wyłamanego gniazda w większym zespole.
Czy klapę można skleić?
Klejenie pęknięcia jest zwykle rozwiązaniem tymczasowym i może zmienić geometrię elementu. Jeżeli klapa pracuje w kontakcie z lodem, wilgocią lub napędem, klej może odpaść i ponownie zablokować zsyp. Trwalszym rozwiązaniem jest wymiana części albo zespołu zgodnego z dokumentacją urządzenia.
Czy każda klapa do dozownika lodu pasuje do lodówki tej samej marki?
Nie. Jedna marka może stosować różne klapy zależnie od modelu, wersji drzwi, rodzaju dozownika i numeru serwisowego. Zgodność należy potwierdzać po pełnym oznaczeniu urządzenia oraz numerze części, a nie po samej nazwie producenta.
