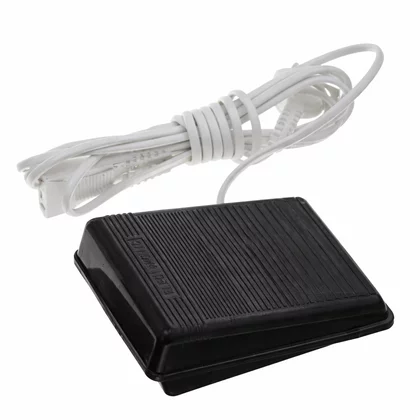

Pedały do maszyn do szycia
Pedał do maszyny do szycia steruje uruchamianiem i prędkością silnika. Brak reakcji, szarpanie, samoczynne obroty lub nagrzewanie wymagają sprawdzenia także przewodu, złącza, silnika i mechanizmu maszyny. Dobieraj regulator po pełnym modelu, oznaczeniu części, rodzaju wtyczki oraz zgodności z konkretnym wariantem.
Jak działa pedał do maszyny do szycia
Pedał, nazywany również regulatorem nożnym lub regulatorem obrotów, przekazuje do maszyny sygnał rozpoczęcia pracy i pozwala zmieniać prędkość szycia naciskiem stopy. W starszych konstrukcjach może pracować jako regulator rezystancyjny, na przykład z elementem węglowym, natomiast w nowszych maszynach spotyka się układy elektroniczne z potencjometrem, przełącznikiem i elementami sterującymi silnikiem.
Nie każdy pedał jest uniwersalny. Różnice dotyczą między innymi napięcia, obciążenia, sposobu sterowania, liczby styków, rodzaju wtyczki, przewodu oraz komunikacji z elektroniką maszyny.
Objawy uszkodzenia regulatora nożnego
Awaria pedału może być prawdopodobna, gdy:
- maszyna nie reaguje na nacisk, ale po włączeniu zasilania działa oświetlenie;
- silnik rusza dopiero po mocnym wciśnięciu pedału albo zatrzymuje się przy stałym nacisku;
- prędkość zmienia się skokowo, maszyna szarpie lub samoczynnie przyspiesza;
- urządzenie pracuje tylko przy określonym ułożeniu przewodu albo wtyczki;
- pedał wyraźnie się nagrzewa, wydziela zapach przegrzanej izolacji lub pojawia się dym;
- obudowa jest pęknięta, pedał się zacina, a przewód ma przetarcia lub uszkodzoną odgiętkę;
- po podłączeniu pedału maszyna zgłasza błąd albo natychmiast się zatrzymuje.
Sam objaw nie potwierdza jeszcze uszkodzenia pedału. Brak reakcji może powodować również uszkodzone gniazdo, przerwany przewód, zablokowany mechanizm, zużyty silnik, uszkodzenie płytki sterującej lub nieprawidłowo podłączone złącze.
Diagnostyka: objaw, sprawdzenie i następny krok
| Objaw | Możliwe przyczyny | Co można sprawdzić | Interpretacja |
| Brak reakcji po naciśnięciu | Pedał, przewód, wtyczka, gniazdo, silnik lub moduł sterujący | Odłącz zasilanie, obejrzyj przewód i złącza, sprawdź czy wtyczka jest całkowicie wsunięta | Uszkodzenie mechaniczne lub przerwa w przewodzie zwiększają podejrzenie pedału, ale nie wykluczają gniazda i elektroniki |
| Oświetlenie działa, silnik nie | Obwód sterowania silnikiem, pedał, silnik lub moduł | Sprawdź, czy maszyna nie jest zablokowana nicią; obróć kołem ręcznym przy odłączonym zasilaniu | Jeżeli mechanizm jest zablokowany, wymiana pedału może nie rozwiązać problemu |
| Szarpanie i skokowa regulacja | Zużyty element regulacyjny, zabrudzone styki, uszkodzenie elektroniki lub przewodu | Przy odłączonym zasilaniu sprawdź płynność ruchu pedału i stan obudowy; w maszynach z diagnostyką użyj procedury producenta | Płynna zmiana sygnału w procedurze serwisowej przemawia przeciwko pedałowi, ale nie ocenia całego układu pod obciążeniem |
| Pedał nagrzewa się | Przeciążenie, zły wariant regulatora, uszkodzenie elementów, zablokowany silnik | Natychmiast przerwij pracę; sprawdź swobodę ruchu mechanizmu i zgodność regulatora | Nadmierne grzanie, zapach lub dym oznacza konieczność wycofania pedału z użytkowania |
| Maszyna działa tylko przy poruszaniu wtyczką | Przerwany przewód, luźny styk lub uszkodzone gniazdo | Przy odłączonym zasilaniu obejrzyj odgiętkę i styki; nie wyginaj przewodu podczas pracy | Wymiana samego pedału będzie właściwa tylko wtedy, gdy uszkodzenie znajduje się w jego przewodzie lub obudowie |
Co sprawdzić przed zakupem pedału
- Wyłącz maszynę i wyjmij wtyczkę z gniazda. Nie testuj otwartego regulatora pod napięciem, jeśli nie masz kwalifikacji do pracy przy obwodach sieciowych.
- Obejrzyj przewód na całej długości, szczególnie przy obudowie pedału i wtyczce. Szukaj pęknięć, przetarć, śladów nadtopienia i luźnych połączeń.
- Sprawdź, czy pedał mechanicznie wraca do pozycji spoczynkowej i nie zacina się. Zablokowany pedał może powodować niebezpieczne uruchomienie silnika.
- Przy odłączonym regulatorze można wykonać test ciągłości przewodu i styków, ale tylko według schematu właściwego dla danego modelu. Sam pomiar przejścia nie potwierdza prawidłowej regulacji prędkości.
- W maszynach elektronicznych sprawdź, czy producent przewidział tryb diagnostyczny. Niektóre procedury pokazują zmianę wartości sygnału pedału od pozycji spoczynkowej do pełnego wciśnięcia. Zakresy liczbowe są właściwe wyłącznie dla określonej rodziny modeli.
- Jeżeli używasz klasycznego regulatora rezystancyjnego, nie zakładaj, że pomiar jednej rezystancji wystarczy. Element może zmieniać parametry w trakcie nacisku, mieć mikrowyłącznik lub pracować pod obciążeniem.
Wynik pomiaru wykonany na odłączonym, nieobciążonym pedale może wykazać przerwę, zwarcie albo brak zmiany sygnału, ale nie zawsze rozstrzyga, jak regulator zachowa się podczas pracy z konkretnym silnikiem. Nie stosuj przypadkowego mostkowania styków ani podawania napięcia bezpośrednio na przewody silnika.
Pedał nie działa, ale problem leży gdzie indziej
Przed wymianą regulatora wyklucz prostsze przyczyny:
- zablokowany mechanizm – splątana nić, ciało obce, zaschnięty smar lub uszkodzenie mechaniczne mogą przeciążyć silnik;
- uszkodzony przewód albo gniazdo – oświetlenie może działać, mimo że obwód sterowania silnikiem jest przerwany;
- silnik lub szczotki – zużyte szczotki, zabrudzony komutator albo zatarte łożyskowanie mogą powodować wolną lub przerywaną pracę;
- moduł sterujący – w maszynach komputerowych pedał może być sprawny, a przyczyną może być płytka, złącze albo błąd komunikacji;
- niewłaściwy pedał – podobna wtyczka nie gwarantuje zgodności elektrycznej i funkcjonalnej.
Jeżeli maszyna ma przycisk Start/Stop, jego działanie może pomóc zawęzić diagnozę. W niektórych modelach podłączenie pedału zmienia działanie przycisku, a w innych pedał i przycisk korzystają z odrębnych obwodów. Nie wyciągaj z tego testu wniosku o sprawności konkretnej części bez sprawdzenia dokumentacji modelu.
Wymiana pedału i przewodu
W wielu domowych maszynach wymiana polega na odłączeniu wtyczki pedału od gniazda i podłączeniu właściwego nowego regulatora. Przed wykonaniem czynności:
- odłącz maszynę od sieci i poczekaj, aż przestanie pracować;
- ustaw pedał tak, aby przewód nie był naprężony ani prowadzony przy ostrych krawędziach;
- nie ciągnij za kabel przy wyjmowaniu wtyczki;
- po podłączeniu sprawdź, czy wtyczka siedzi stabilnie i czy pedał nie jest przykryty ani zablokowany;
- wykonaj próbę bez materiału, przy umiarkowanej prędkości, obserwując reakcję na stopniowy nacisk;
- przerwij test, jeśli silnik rusza samoczynnie, pedał grzeje się albo słychać trzaski.
W starszych maszynach pedał może być przykręcony do przewodu zasilającego, obudowy lub specjalnego uchwytu, a regulator może mieć konstrukcję węglową albo elektroniczną. Dostęp do wnętrza wymaga zdjęcia obudowy, oznaczenia przewodów i kontroli izolacji. Nie jest bezpieczne przenoszenie przewodów między podobnymi pedałami bez schematu. Naprawa elementów sieciowych, wymiana przewodu oraz badanie regulatora pod napięciem powinny być wykonane przez osobę z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami.
Jak dobrać pedał do maszyny do szycia
Przy doborze podaj pełne oznaczenie maszyny z tabliczki znamionowej oraz, jeśli jest widoczne, oznaczenie starego regulatora. Warto przygotować:
- pełny model maszyny, nie tylko nazwę handlową;
- numer części lub oznaczenie regulatora z obudowy;
- zdjęcie wtyczki, gniazda i tabliczki znamionowej;
- napięcie oraz parametry nadrukowane na pedale, jeśli nie są starte;
- informację, czy maszyna jest mechaniczna, elektroniczna, komputerowa czy przemysłowa;
- liczbę i układ styków oraz sposób prowadzenia przewodu.
W maszynach Singer różne serie mogą korzystać z odmiennych regulatorów, mimo podobnego wyglądu pedału. Producent może przypisać konkretny numer części do określonej listy modeli. W starszych maszynach istotne są także typ silnika, napięcie oraz sposób połączenia regulatora z oświetleniem i silnikiem.
Nie kieruj się wyłącznie zdjęciem, kolorem obudowy ani identyczną liczbą pinów. Taki sam typ wtyczki może mieć inne przypisanie styków, charakterystykę regulacji lub dopuszczalne obciążenie. Nie zakładaj też, że każdy regulator elektroniczny będzie zamienny z pedałem rezystancyjnym.
Najbezpieczniejszy następny krok to odczytanie pełnego modelu, numeru części i danych z tabliczki, a następnie porównanie ich z potwierdzoną listą zgodności. Jeśli oznaczenia są nieczytelne, przygotuj wyraźne zdjęcie tabliczki, wtyczki i regulatora.
Konserwacja i błędy użytkowe
Pedał powinien być chroniony przed upadkiem, zalaniem, kurzem i naciskiem ciężkich przedmiotów. Nie przechowuj go pod naprężonym przewodem i nie używaj maszyny, gdy obudowa jest pęknięta lub izolacja przewodu uszkodzona.
Nie naciskaj pedału podczas podłączania wtyczki, nie przykrywaj regulatora materiałem i nie próbuj regulować jego wnętrza przy podłączonej maszynie. W przypadku zapachu spalenizny, dymu, stopionej obudowy lub niestabilnych obrotów odłącz sprzęt i wymień albo napraw regulator po ustaleniu przyczyny przeciążenia.
FAQ
Czy pedał do maszyny do szycia jest uniwersalny?
Nie. Pedały różnią się napięciem, obciążeniem, charakterystyką regulacji, wtyczką i przypisaniem styków. Zgodność trzeba potwierdzić dla konkretnego modelu maszyny.
Maszyna świeci, ale nie rusza po naciśnięciu pedału. Czy pedał jest uszkodzony?
To jedna z możliwości, ale podobny objaw powodują przewód, gniazdo, silnik, zablokowany mechanizm lub moduł sterujący. Najpierw odłącz zasilanie, sprawdź przewód i swobodę obrotu mechanizmu, a następnie zastosuj procedurę diagnostyczną właściwą dla modelu.
Czy można sprawdzić pedał zwykłym multimetrem?
Można wykonać podstawową kontrolę ciągłości i zmian sygnału przy odłączonym urządzeniu, ale sposób pomiaru zależy od konstrukcji regulatora. Pomiar jednej rezystancji nie potwierdza sprawności pedału pod obciążeniem.
Co oznacza nagrzewanie się pedału?
Może wskazywać na uszkodzenie regulatora, przeciążenie, zablokowany silnik albo niezgodny wariant części. Przerwij pracę przy wyraźnym grzaniu, zapachu lub dymie i nie używaj pedału do czasu ustalenia przyczyny.
Czy można zastąpić pedał innym, jeśli pasuje wtyczka?
Nie należy tego robić bez potwierdzenia zgodności. Identyczne złącze może mieć inne połączenia elektryczne, zakres regulacji albo dopuszczalne obciążenie i może uszkodzić maszynę.
Jakie dane przesłać do doboru regulatora?
Przygotuj pełny model maszyny, oznaczenie pedału, zdjęcie wtyczki i gniazda oraz fotografię tabliczki znamionowej. W przypadku starszych maszyn pomocne są również dane silnika i napięcie nadrukowane na regulatorze.
