Płyty do odkurzaczy
Płyty do odkurzaczy obejmują płytki sterujące, regulatory mocy, płytki triaka i inne elementy elektroniki. Przy braku startu, niestabilnej pracy lub problemach z regulacją najpierw wyklucz przewód, wyłącznik, silnik i zabezpieczenie termiczne, a część dobierz po pełnym oznaczeniu odkurzacza oraz numerze płytki.
Jaką funkcję pełni płyta w odkurzaczu

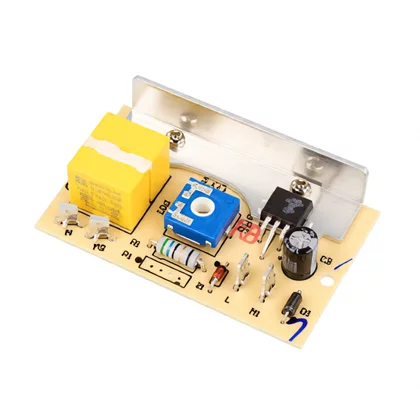

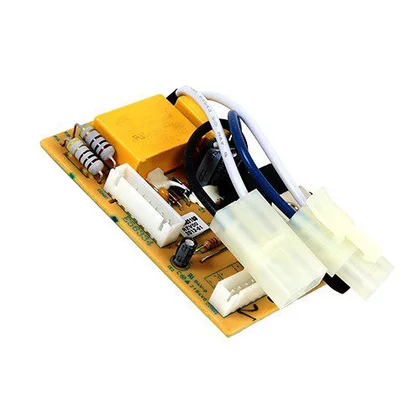

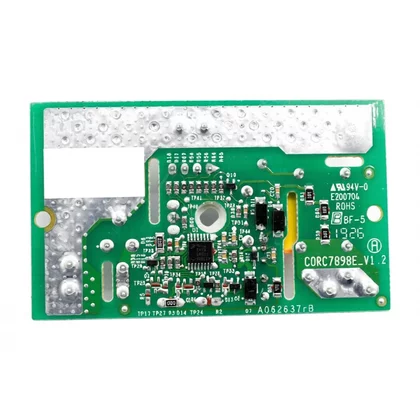

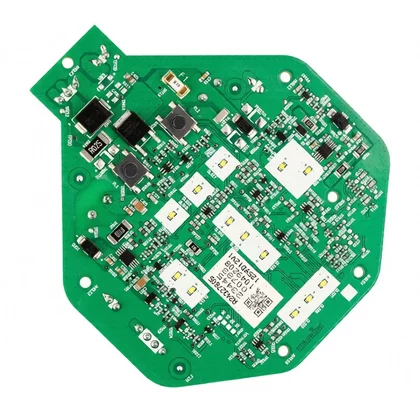

Płyta lub płytka elektroniczna może sterować zasilaniem silnika, regulacją siły ssania, przyciskami, wskaźnikami, czujnikami albo komunikacją między podzespołami. W zależności od konstrukcji będzie to główny moduł sterujący, osobna płytka regulatora, płytka z triakiem, płytka rezystora lub element panelu i uchwytu.
Nie każda płyta w tej kategorii pełni tę samą funkcję. Płytka z regulatorem mocy może być elektrycznie i mechanicznie niezgodna z płytą obsługującą przyciski albo z modułem przeznaczonym do odkurzacza akumulatorowego. Przed zakupem trzeba ustalić, którą funkcję pełni uszkodzony element i z jakimi podzespołami współpracuje.
Objawy uszkodzenia płytki
Typowe objawy zależą od rodzaju płyty i konstrukcji odkurzacza:
- odkurzacz nie reaguje na włącznik, mimo prawidłowego napięcia w przewodzie;
- silnik uruchamia się tylko na chwilę albo pracuje niestabilnie;
- regulacja siły ssania nie zmienia obrotów silnika;
- silnik działa wyłącznie na pełnej mocy lub tylko na niskich obrotach;
- przyciski, kontrolki albo panel nie reagują prawidłowo;
- pojawia się zapach przegrzanej elektroniki, nadpalony element, pęknięty lut lub ślad zwarcia;
- urządzenie przerywa pracę po poruszeniu przewodem, płytką albo złączem;
- odkurzacz zgłasza błąd lub nie rozpoczyna pracy po podłączeniu akumulatora.
Objaw nie potwierdza jeszcze awarii płyty. Brak startu może powodować przerwany przewód, zwijacz, wyłącznik, bezpiecznik, zabezpieczenie termiczne albo silnik. Brak regulacji może wynikać z potencjometru, jego przewodów, silnika, triaka lub układu sterującego. W odkurzaczu bezprzewodowym podobne zachowanie może powodować akumulator, ładowarka, złącze baterii albo zabezpieczenie sterownika.
Diagnostyka: objaw, sprawdzenie i interpretacja
| Objaw | Co sprawdzić przed zakupem płyty | Co oznacza wynik |
| Brak jakiejkolwiek reakcji | Przewód, wtyczkę, zwijacz, wyłącznik, bezpiecznik i połączenia na złączach | Przerwa w jednym z tych miejsc nie pozwala przypisać winy płytce. Jeśli zasilanie dochodzi do płyty, a jej obwód nie przekazuje go dalej, podejrzenie elektroniki rośnie. |
| Silnik pracuje tylko na niskich obrotach | Potencjometr lub przyciski regulacji, przewody, zasilanie układu sterującego, triak i sam silnik | Prawidłowa zmiana nastawy bez zmiany obrotów wskazuje na problem w torze regulacji, ale uszkodzony silnik również może zniekształcić wynik. |
| Silnik działa stale na pełnej mocy | Triak pod kątem zwarcia, element sterujący bramką, potencjometr i ścieżki płytki | Zwarcie triaka może pozostawić pełne zasilanie silnika. Pomiar omomierzem jest tylko wstępną kontrolą i nie zastępuje testu właściwego dla danego układu. |
| Praca przerywana | Złącza, luty, przewód zasilający, wyłącznik termiczny i ślady przegrzania | Reakcja na poruszanie przewodem lub płytką częściej kieruje uwagę na połączenie niż na uszkodzenie całej płyty. |
| Odkurzacz wyłącza się po chwili | Drożność przepływu powietrza, filtr, worek lub zbiornik, silnik, zabezpieczenie termiczne i moduł | Zadziałanie zabezpieczenia z powodu przegrzania nie oznacza automatycznie uszkodzenia płyty. Najpierw usuń przyczynę przeciążenia i sprawdź, czy silnik nie ma nadmiernego poboru lub uszkodzenia. |
Pomiar przy odłączonym urządzeniu
Przed demontażem odłącz wtyczkę lub akumulator, rozładuj elementy zgodnie z dokumentacją urządzenia i zrób zdjęcia połączeń. Przy pomiarze ciągłości sprawdzaj przewód, wyłącznik, bezpiecznik i ścieżki tylko wtedy, gdy element jest odłączony od zasilania. Pomiar całej płyty bez odłączenia przewodów może dawać wynik zafałszowany przez inne elementy układu.

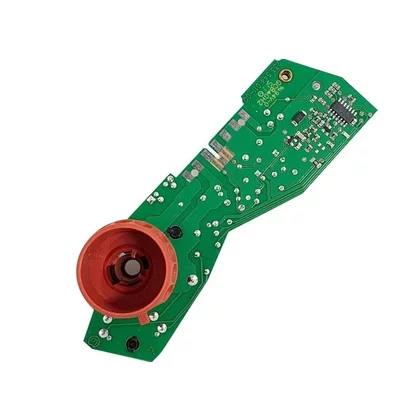

Potencjometr regulacji należy oceniać po odłączeniu przynajmniej jego wyprowadzeń od obwodu, aby miernik nie mierzył równoległych rezystancji. Podczas powolnego obracania lub przesuwania nastawy rezystancja powinna zmieniać się płynnie w zakresie przewidzianym dla konkretnego modelu. Przerwy, skoki albo wartość wyraźnie niezgodna z oznaczeniem wskazują na potencjometr, jego połączenie lub płytkę wejściową, ale nie rozstrzygają bez dokumentacji, który element należy wymienić.
Triak można wstępnie sprawdzić po wylutowaniu pod kątem zwarcia między głównymi elektrodami, lecz wynik zależy od typu elementu i jego układu pomocniczego. Pomiar na płytce może być mylący. Próby zasilania obciążenia zastępczego, pomiary napięcia sieciowego oraz sprawdzanie pracy regulatora pod napięciem są czynnościami dla osoby z kwalifikacjami, odpowiednim miernikiem i zabezpieczeniem stanowiska. Nie wolno zwierać blokad ani podłączać silnika z pominięciem zabezpieczeń.
W odkurzaczach z silnikiem komutatorowym regulacja mocy bywa realizowana przez sterowanie fazowe triakiem. Dlatego przepalony rezystor, kondensator, diak, element sterujący lub zimny lut może dawać objaw podobny do uszkodzonego triaka. Sama wymiana triaka bez znalezienia przyczyny przegrzania może zakończyć się ponowną awarią.
Dostęp do płyty i wymiana

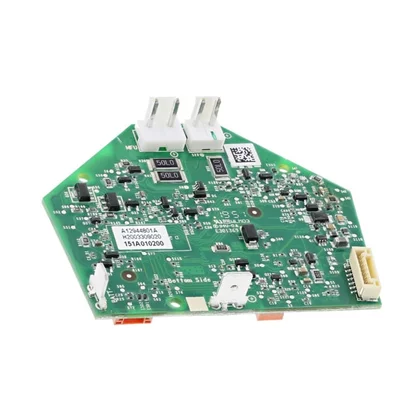

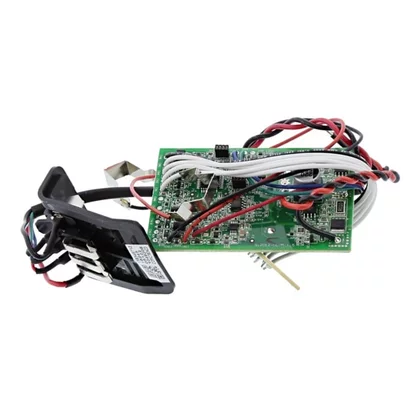

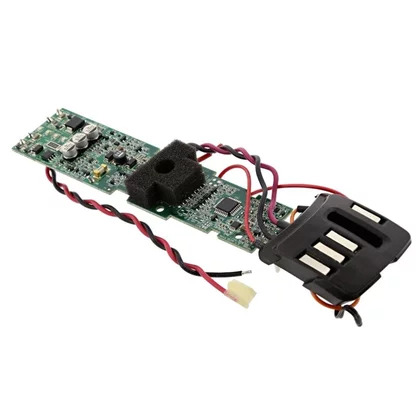

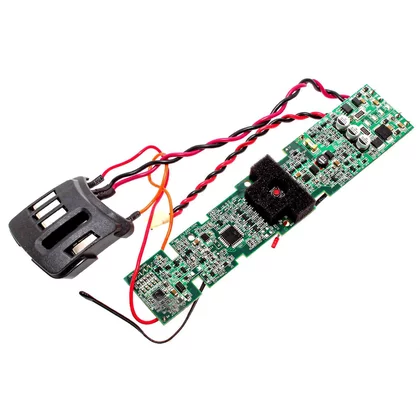

Płyta znajduje się zwykle w korpusie odkurzacza, w pobliżu włącznika, regulatora, zwijacza przewodu, silnika albo panelu sterowania. W modelach bezprzewodowych może być umieszczona przy akumulatorze, ładowarce lub zespole silnika. Dokładna droga dostępu zależy od konstrukcji.
Przy typowej wymianie:
- Odłącz urządzenie od sieci lub wyjmij akumulator.
- Opróżnij zbiornik i usuń elementy, które mogą zasłaniać śruby lub zatrzaski.
- Zdejmij obudowę zgodnie z kolejnością właściwą dla modelu; nie podważaj na siłę zatrzasków, jeśli obudowa nadal jest skręcona.
- Zrób zdjęcie ułożenia przewodów i oznacz złącza przed ich odłączeniem.
- Sprawdź, czy uszkodzenie nie dotyczy również gniazda, przewodu, silnika lub elementu zabezpieczającego.
- Przenieś elementy mocujące tylko wtedy, gdy nowa płyta ma identyczne punkty montażowe i przewidziano to w konstrukcji.
- Po montażu sprawdź izolację, prowadzenie przewodów, osłony i brak luźnych części przed zamknięciem obudowy.
Nie wymieniaj całej płyty tylko dlatego, że widać jeden nadpalony element. Uszkodzenie mogło powstać wskutek zwarcia silnika, zablokowania przepływu powietrza, wilgoci, przeciążenia albo uszkodzenia przewodu. Po naprawie należy sprawdzić przyczynę pierwotną, ponieważ nowa elektronika może zostać uszkodzona przez pozostawiony problem.
Bezpieczeństwo: prace przy części sieciowej, pomiary pod napięciem, naprawa obwodów zasilających i testy z podłączonym silnikiem wymagają kwalifikacji, doświadczenia, odpowiednich narzędzi oraz procedury dla konkretnego modelu. Nie są przeznaczone dla osoby bez przygotowania.
Jak dobrać właściwą płytę do odkurzacza
Elektronikę dobiera się po pełnych danych urządzenia i numerze części, a nie wyłącznie po wyglądzie płytki, liczbie pinów lub podobnym zdjęciu. Przed zamówieniem porównaj:
- pełny model odkurzacza i wariant wykonania;
- oznaczenie z tabliczki znamionowej;
- numer katalogowy płytki, modułu lub nadruk na płytce;
- typ urządzenia: przewodowy, akumulatorowy, piorący albo przemysłowy;
- moc i typ silnika, jeśli płyta steruje jego pracą;
- rozmieszczenie złączy, mocowania, elementy panelu i długość przewodów;
- informację, czy moduł wymaga konfiguracji, programowania lub dopasowania do akumulatora.
Pełne oznaczenie jest szczególnie ważne w urządzeniach Bosch i Siemens, gdzie należy podać E-Nr z końcówką po ukośniku. Dla Electrolux, AEG i Zanussi potrzebny jest pełny PNC / Prod.No. W innych markach mogą być wymagane numer serwisowy, Product No., Product Code, Art. No. albo dokładny wariant modelu. Sama nazwa handlowa odkurzacza może obejmować kilka wersji z inną płytą.
Jeśli na płytce znajduje się zaprogramowany mikrokontroler, wymiana pojedynczego układu nie musi przywrócić działania. Oprogramowanie może być niedostępne, a moduł może wymagać wersji przeznaczonej do konkretnego modelu. Przed zakupem odczytaj wszystkie nadruki z płytki i tabliczki znamionowej. W razie wątpliwości przygotuj zdjęcie tabliczki oraz obu stron płytki i porównaj je z potwierdzoną zgodnością katalogową.
Kiedy wybrać płytkę, a kiedy inną część
Jeżeli odkurzacz nie uruchamia się, ale nie sprawdzono przewodu, wyłącznika i silnika, właściwą kategorią może być także wyłącznik do odkurzacza, kabel do odkurzacza albo silnik do odkurzacza.
Gdy urządzenie wyłącza się z powodu przegrzania, sprawdź również filtry do odkurzaczy i zabezpieczenia do odkurzaczy. Jeśli diagnoza dotyczy kompletnego sterownika, a nie samej płytki, porównaj także kategorię moduły do odkurzaczy.
FAQ
Czy brak uruchomienia odkurzacza oznacza uszkodzoną płytę?
Nie. Podobny objaw powodują przewód, zwijacz, wyłącznik, bezpiecznik, zabezpieczenie termiczne albo silnik. Płytę warto podejrzewać dopiero po sprawdzeniu, czy zasilanie i połączenia docierają do właściwego obwodu.
Czy można sprawdzić płytę zwykłym multimetrem?
Można wykonać podstawowe testy ciągłości przewodów, bezpiecznika, wyłącznika, potencjometru oraz zwarcia wybranych elementów po odłączeniu zasilania. Taki test nie potwierdza pełnej sprawności sterownika, ponieważ elektronika może działać nieprawidłowo dopiero pod obciążeniem lub po otrzymaniu sygnału z czujnika.
Dlaczego silnik działa tylko na pełnej mocy?
Jedną z możliwości jest zwarcie triaka, ale przyczyną może być też sterowanie triaka, potencjometr, przyciski, ścieżki lub moduł zasilający. Najpierw sprawdź, czy nastawa regulacji zmienia rezystancję oraz czy przewody i złącza nie mają przerwy.
Czy płytka o takim samym wyglądzie będzie pasować?
Nie ma takiej gwarancji. Liczą się numer katalogowy, pełne oznaczenie urządzenia, wersja oprogramowania, typ silnika, złącza i sposób mocowania. Identyczna obudowa lub wtyczka nie potwierdza zgodności elektrycznej.
Czy można naprawić płytę zamiast ją wymieniać?
Czasem można wymienić uszkodzony triak, rezystor, kondensator, złącze albo poprawić lut. Najpierw trzeba jednak ustalić przyczynę uszkodzenia i potwierdzić parametry elementu dla konkretnej płytki. Naprawa modułu z zaprogramowanym sterownikiem może wymagać specjalistycznego programowania lub wymiany całego zespołu.
Jakie dane przesłać do doboru płyty?
Podaj pełne oznaczenie z tabliczki znamionowej, numer katalogowy z płytki oraz zdjęcia złączy i obu stron elementu. Dla urządzeń z oznaczeniami wariantów nie ograniczaj się do skróconej nazwy modelu.
