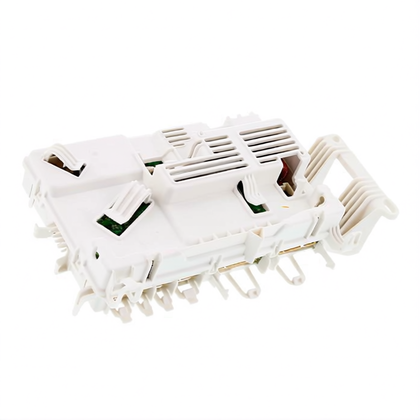

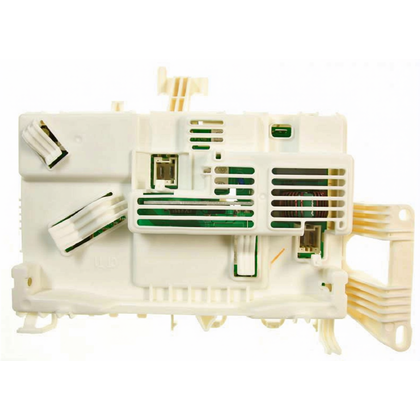

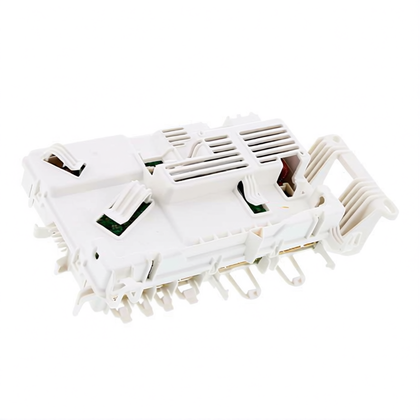

Moduły sterujące do pralek
Moduł sterujący pralki odpowiada za współpracę silnika, pompy, grzałki, zaworów, blokady drzwi i czujników. Objawy takie jak brak startu, resetowanie programu lub kod błędu nie przesądzają jednak o awarii elektroniki. Przed zakupem sprawdź zasilanie, połączenia i element wykonawczy, a część dobierz po pełnym oznaczeniu urządzenia oraz numerze modułu.
Za co odpowiada moduł sterujący pralki
Moduł sterujący, nazywany także sterownikiem elektronicznym, programatorem elektronicznym lub płytą główną, przetwarza sygnały z czujników i uruchamia poszczególne elementy pralki. W zależności od konstrukcji może sterować między innymi:
- blokadą drzwi;
- elektrozaworami dopływu wody;
- pompą odpływową;
- grzałką i czujnikiem temperatury;
- silnikiem szczotkowym albo napędem inwerterowym;
- panelem użytkownika i wyświetlaczem;
- kontrolą poziomu wody oraz komunikacją z innymi modułami.
W niektórych pralkach moduł mocy, płytka panelu i wyświetlacz są osobnymi częściami. Nie należy więc utożsamiać każdej elektroniki znajdującej się za panelem z głównym modułem sterującym. Nazwy handlowe takie jak programator, sterownik, karta czy płytka mogą oznaczać różne zespoły zależnie od marki i modelu.
Objawy wskazujące na problem z elektroniką
Awaria modułu może mieć różny przebieg, ponieważ sterownik obsługuje wiele obwodów. Podejrzenie elektroniki pojawia się między innymi wtedy, gdy:
- pralka nie reaguje na przycisk zasilania, mimo sprawnego gniazda i przewodu;
- panel działa częściowo, samoczynnie zmienia ustawienia albo nie przyjmuje poleceń;
- program uruchamia się i zatrzymuje w przypadkowym momencie;
- urządzenie resetuje się, wygasza wyświetlacz lub traci komunikację z panelem;
- pralka wykonuje czynność w niewłaściwej kolejności, na przykład uruchamia pompę albo zawór bez rozpoczęcia programu;
- grzałka, silnik, pompa lub zawór nie są uruchamiane, mimo że sam element jest sprawny;
- na płytce widać nadpalenia, pęknięty element, uszkodzony warystor, bezpiecznik albo ślady przepięcia;
- powtarza się kod błędu dotyczący komunikacji, konfiguracji lub obwodu sterowanego przez moduł.
Sam objaw nie potwierdza jednak uszkodzenia płyty. Brak startu może powodować blokada drzwi, zasilanie lub przerwany przewód. Brak grzania może wynikać z uszkodzonej grzałki albo czujnika NTC, a brak odpompowania zablokowana pompa lub filtr. Przed zakupem modułu trzeba odróżnić awarię sterownika od usterki elementu, którym sterownik zarządza.
Diagnostyka: objaw, sprawdzenie i interpretacja
Pralka jest całkowicie martwa
Najpierw sprawdź gniazdo innym urządzeniem oraz stan zabezpieczeń instalacji. Obejrzyj przewód zasilający, wtyczkę i miejsce wejścia przewodu do obudowy. Jeżeli urządzenie jest zasilane, ale nie świeci panel, przyczyną może być filtr przeciwzakłóceniowy, wyłącznik, wiązka, zasilacz modułu albo sama płyta.
Po odłączeniu pralki od sieci można wykonać oględziny modułu. Szukaj śladów przepalenia, osmalenia, pękniętych elementów i nadtopionych złączy. Brak widocznych uszkodzeń nie wyklucza awarii zasilacza impulsowego ani uszkodzenia procesora. Z kolei spalony element nie zawsze jest pierwotną przyczyną — jego ponowne wymienienie bez znalezienia zwarcia może doprowadzić do kolejnej awarii.
Panel nie reaguje, ale pralka ma zasilanie
Sprawdź, czy nie jest aktywna blokada przycisków lub blokada rodzicielska. W niektórych modelach panel może wyglądać na niesprawny, gdy wymagane jest przytrzymanie przycisku Start przez kilka sekund albo wyłączenie blokady zgodnie z instrukcją konkretnego modelu.
Jeżeli tylko pojedynczy przycisk lub pokrętło nie działa, problem może dotyczyć płytki panelu, mikrostyku, enkodera albo mechanicznego elementu pokrętła, a nie głównego modułu. Jeżeli panel nie komunikuje się z płytą główną, sprawdź złącza i taśmę przewodzącą po odłączeniu urządzenia od sieci. Zaśniedziałe styki, luźna wtyczka lub przerwany przewód mogą dawać taki sam objaw jak uszkodzenie elektroniki.
Program rozpoczyna się, ale zatrzymuje
Zapisz moment zatrzymania: przed pobraniem wody, po napełnieniu, podczas grzania, przed odpompowaniem czy przed wirowaniem. Ta informacja zawęża obszar poszukiwań.
- Jeśli pralka nie potwierdza zamknięcia drzwi, sprawdź blokadę, zaczep i wiązkę.
- Jeśli pobiera wodę bez końca albo nie rozpoznaje poziomu, skontroluj filtr elektrozaworu, wąż hydrostatu, presostat i połączenia.
- Jeśli zatrzymuje się podczas grzania, sprawdź grzałkę, NTC oraz przewody; dopiero później podejrzewaj przekaźnik lub element mocy na module.
- Jeśli nie odpompowuje, najpierw oczyść filtr i sprawdź pompę oraz drożność węża.
- Jeśli nie wiruje, sprawdź odpływ, wyważenie wsadu, silnik, tachogenerator lub napęd inwerterowy.
Moduł może być przyczyną dopiero wtedy, gdy obwód wykonawczy, jego zasilanie, połączenia i sygnały zwrotne są prawidłowe, a sterownik nie podaje właściwego sterowania albo działa niestabilnie.
Co oznacza kod błędu
Kod błędu opisuje obszar, w którym sterownik wykrył nieprawidłowość. Nie jest automatycznym wskazaniem modułu do wymiany. Przykładowo kod związany z drzwiami może oznaczać niedomknięcie, uszkodzony zaczep, blokadę, wiązkę albo brak odczytu sygnału przez moduł. Kod dotyczący czujnika poziomu wody może wynikać z presostatu, zatkanego przewodu, przewodów lub wejścia pomiarowego na płycie.
| Objaw lub komunikat | Możliwe przyczyny | Co sprawdzić przed modułem |
| Brak startu i symbol otwartych drzwi | Niedomknięte drzwi, zaczep, blokada, wiązka, sterownik | Ułożenie odzieży przy uszczelce, mechanikę zamka, połączenia i oznaczenie kodu dla danego modelu |
| Brak poboru wody | Zakręcony zawór, sitko, elektrozawór, presostat, wiązka, moduł | Dopływ wody, filtr zaworu, drożność przewodu i sygnał poziomu |
| Brak odpompowania | Filtr, pompa, wąż, ciało obce, przewód, sterowanie pompą | Filtr i pompę po odłączeniu zasilania oraz drożność odpływu |
| Brak grzania | Grzałka, NTC, przewody, przekaźnik lub moduł | Rezystancję grzałki i czujnika zgodnie z dokumentacją modelu oraz stan złączy |
| Losowe resety lub wygaszanie panelu | Zasilacz, przepięcie, zimne luty, wiązka, panel, moduł | Oględziny, złącza, filtr zasilania i historię wystąpienia problemu |
| Błąd komunikacji między płytami | Taśma, przewody, panel, moduł główny, niezgodna konfiguracja | Pełne oznaczenia obu zespołów, stan połączeń i procedurę diagnostyczną producenta |
Znaczenie kodów różni się między markami, seriami i wersjami oprogramowania. Kod należy odczytać z instrukcji lub dokumentacji serwisowej właściwej dla danego urządzenia, a nie z uniwersalnej tabeli znalezionej dla innego modelu.
Jakie pomiary mają sens
Pomiary elektryczne wykonuj po odłączeniu pralki od sieci, po rozładowaniu elementów mogących przechowywać energię i po oznaczeniu przewodów. Pomiar ciągłości przewodu lub rezystancji elementu na podłączonej płycie może być mylący, ponieważ równoległe obwody wpływają na odczyt.
Elementy wykonawcze
Grzałkę można sprawdzić miernikiem pod kątem przerwy oraz zwarcia do obudowy, ale wartość rezystancji zależy od jej mocy i konstrukcji. Czujnik NTC bada się na odłączonym elemencie; jego rezystancja musi być oceniana względem charakterystyki podanej dla konkretnego modelu, ponieważ odczyt zmienia się z temperaturą.
Pompa, elektrozawór i blokada drzwi mają własne uzwojenia oraz styki. Sam pomiar rezystancji nie potwierdza sprawności mechanicznej, izolacji ani zachowania elementu pod obciążeniem. Jeżeli wynik jest przerwą, zwarciem lub wyraźnie odbiega od dokumentacji, najpierw sprawdź przewody i złącza, a następnie rozważ wymianę wadliwego elementu.

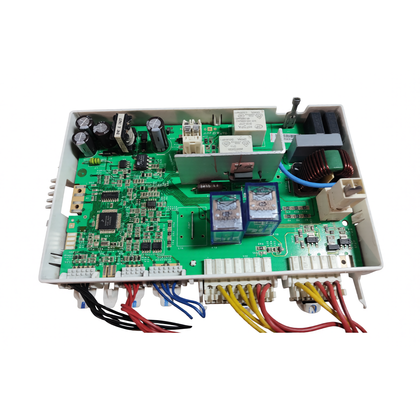

Moduł i obwody sterujące

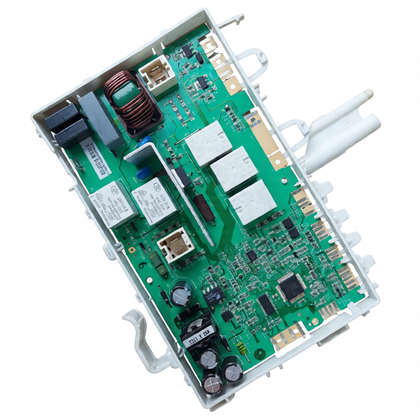

Na odłączonej płycie można wykonać oględziny bezpiecznika, ścieżek, złączy i elementów mocy. Pomiar triaka, przekaźnika, warystora lub układu zasilacza wymaga znajomości schematu oraz sposobu włączenia elementu w obwód. Odczyt miernika uzyskany bez wylutowania części może nie rozstrzygać, czy komponent jest sprawny.
Pomiar napięcia w obwodzie zasilania lub na wyjściu modułu podczas pracy jest czynnością dla wykwalifikowanego serwisanta. W pralce występuje napięcie sieciowe, a część modułów zawiera również obwody o napięciu utrzymującym się po odłączeniu urządzenia. Nie wolno zwierać zabezpieczeń, mostkować blokady drzwi ani uruchamiać płyty z przypadkowymi przewodami.
Dostęp do modułu i wymiana
Moduł znajduje się zwykle za panelem sterowania, pod górną pokrywą albo w dolnej części obudowy, ale dokładne położenie zależy od konstrukcji pralki. W modelach ładowanych od frontu dostęp może wymagać zdjęcia górnej pokrywy, szuflady na detergent i panelu sterowania. W innych urządzeniach moduł jest umieszczony w osobnej osłonie i dostęp uzyskuje się od tylnej lub dolnej strony.
Bezpieczna kolejność prac obejmuje:
- odłączenie wtyczki i zamknięcie dopływu wody;
- przygotowanie miejsca, oświetlenia i pojemnika na elementy mocujące;
- wykonanie zdjęć położenia przewodów przed demontażem;
- odłączenie złączy za obudowę wtyczki, a nie za przewody;
- zwolnienie mocowań modułu bez podważania płytki w miejscu elementów elektronicznych;
- porównanie oznaczeń starej i nowej części przed montażem;
- przełożenie osłon, uchwytów i elementów zabezpieczających zgodnie z pierwotnym położeniem;
- kontrolę, czy żaden przewód nie został przyciśnięty przez obudowę;
- wykonanie testu zgodnego z instrukcją urządzenia po zakończeniu montażu.
Nie każda wymiana kończy się na przykręceniu płytki. W zależności od marki moduł może wymagać konfiguracji, zaprogramowania, zapisania parametrów urządzenia albo sparowania z panelem. Nie wolno zakładać, że każda część jest gotowa do pracy po samym podłączeniu. Również wymiana modułu bez usunięcia przyczyny pierwotnej, na przykład zwarcia pompy lub grzałki, może doprowadzić do uszkodzenia nowej elektroniki.
Opisane pomiary pod napięciem, naprawa płytki na poziomie elementów oraz programowanie modułu wymagają kwalifikacji, doświadczenia i właściwych narzędzi. Nie są przeznaczone dla osoby bez przygotowania.
Wymiana całego modułu czy naprawa płytki
Naprawa płytki może mieć sens, gdy uszkodzenie ogranicza się do rozpoznanego elementu, na przykład bezpiecznika, przekaźnika lub elementu zabezpieczającego, a przyczyna zwarcia została usunięta. Wymaga jednak schematu, identyfikacji dokładnego komponentu, kontroli ścieżek oraz testu po naprawie.
Nie wymieniaj elementów na podstawie samego wyglądu ani oznaczenia odczytanego z podobnej płyty. Różne wersje modułu mogą mieć inne parametry triaków, przekaźników, zasilaczy i oprogramowania. Jeżeli uszkodzeniu uległ procesor, pamięć, kilka obwodów albo płyta została zalana lub silnie przepalona, wymiana kompletnego, zgodnego modułu może być bezpieczniejsza niż naprawa przypadkowych elementów.
Jak dobrać moduł do pralki
Najważniejsza jest zgodność katalogowa z pełnym wariantem urządzenia, a nie samo podobieństwo płytki. Przed zakupem przygotuj:
- markę i pełny model pralki;
- oznaczenie z tabliczki znamionowej właściwe dla producenta;

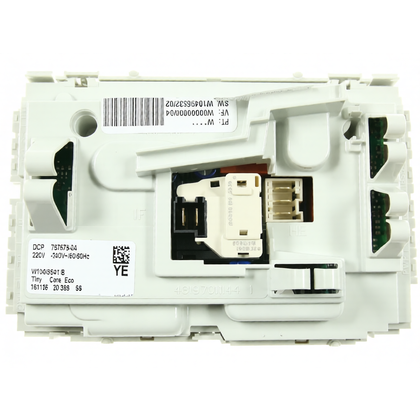

- numer części nadrukowany na starej płytce lub etykiecie;
- zdjęcie złączy, obudowy i naklejek modułu;
- informację, czy chodzi o moduł główny, moduł mocy, panel, wyświetlacz czy programator.
Wymagane oznaczenia zależą od marki:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;

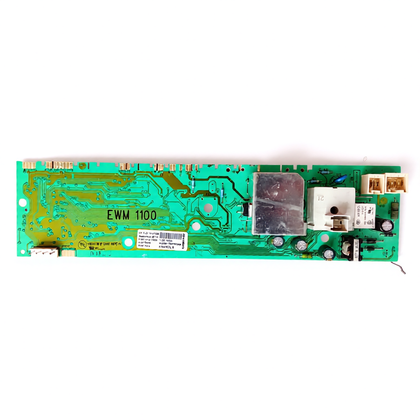

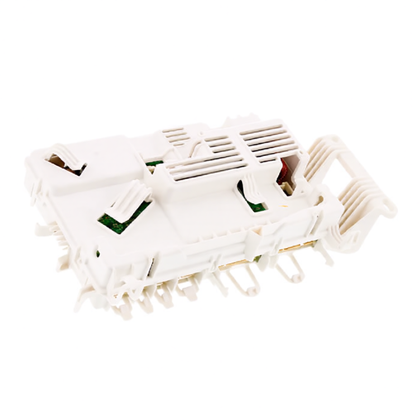

- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;

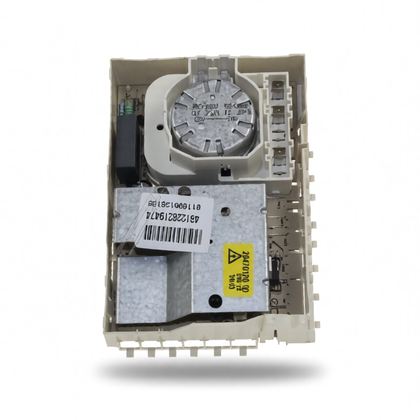

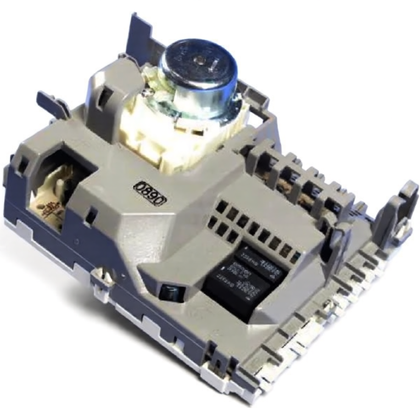

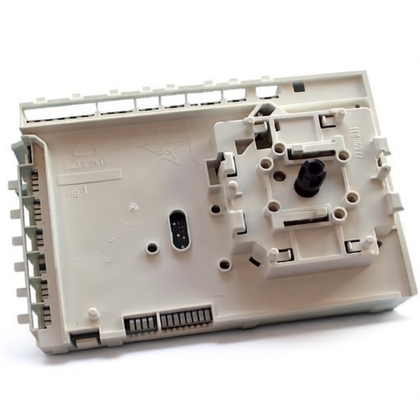

- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Skrócony model, identyczne złącze lub podobne zdjęcie nie muszą oznaczać zgodności. Różnice mogą dotyczyć silnika, liczby programów, wersji panelu, konfiguracji pamięci, oprogramowania, rozmieszczenia elementów i sposobu sterowania. Przed zamówieniem porównaj pełne oznaczenia i potwierdź, czy moduł jest dostarczany zaprogramowany lub wymaga konfiguracji.
FAQ
Czy brak reakcji pralki oznacza uszkodzony moduł?
Nie. Najpierw sprawdź gniazdo, zabezpieczenie, przewód, filtr zasilania, wyłącznik, blokadę drzwi i wiązki. Dopiero po wykluczeniu tych elementów można wiarygodniej ocenić moduł.
Czy kod błędu wskazuje część do wymiany?
Nie zawsze. Kod wskazuje obszar wykrytej nieprawidłowości. Ten sam komunikat może wynikać z uszkodzonego czujnika, przewodu, elementu wykonawczego albo wejścia na module. Znaczenie kodu trzeba sprawdzić dla konkretnej marki i modelu.
Czy moduł pralki można sprawdzić zwykłym miernikiem?
Miernik pomaga sprawdzić przewody, bezpieczniki i część elementów odłączonych od układu, ale nie potwierdza pełnej sprawności elektroniki. Ocena triaków, przekaźników, zasilacza i komunikacji często wymaga schematu, pomiarów w odpowiednich punktach oraz testu serwisowego.
Czy każdy moduł pasujący fizycznie będzie działał?
Nie. Moduł może mieć inne oprogramowanie, konfigurację, wyprowadzenia lub przeznaczenie dla innej wersji pralki. Zgodność należy potwierdzić po pełnym oznaczeniu urządzenia i numerze części.
Czy po wymianie modułu pralka wymaga programowania?
Zależy to od marki, modelu i rodzaju modułu. Niektóre płyty są konfigurowane w urządzeniu, inne są dostarczane z zapisanymi parametrami. Przed zakupem trzeba ustalić, czy wymagana jest konfiguracja, kodowanie lub procedura inicjalizacji.
Czy warto naprawiać uszkodzoną płytkę zamiast kupować cały moduł?
Może to mieć sens przy jednoznacznie rozpoznanym uszkodzeniu elementu i po usunięciu przyczyny zwarcia. Naprawa bez schematu i bez sprawdzenia obwodów współpracujących grozi ponownym uszkodzeniem płyty, dlatego przy rozległym spaleniu lub niepewnej diagnozie bezpieczniejsza może być wymiana zgodnego zespołu.
