Przewody do szuflad do podgrzewania
Przewód do szuflady do podgrzewania może powodować brak zasilania, przerywaną pracę albo brak grzania mimo sprawnej grzałki. Przed zakupem sprawdź wiązkę, złącza i ciągłość obwodu, a część dobierz po pełnym oznaczeniu urządzenia oraz zgodności z konkretnym wariantem.
Za co odpowiada przewód w szufladzie do podgrzewania
Przewody i wiązki łączą przewód zasilający, listwę lub zaciski przyłączeniowe, moduł sterujący, termostat, grzałkę, zabezpieczenie termiczne, panel sterowania i ewentualny wentylator. W zależności od konstrukcji mogą przenosić napięcie zasilające albo niskonapięciowe sygnały sterujące. Dlatego podobnie wyglądające kable nie są automatycznie zamienne.
W tej kategorii może występować zarówno przewód zasilający, jak i wewnętrzna wiązka, przewód do grzałki lub przewód zakończony konkretnym złączem. Ich funkcji nie należy rozpoznawać wyłącznie po długości albo liczbie żył.
Objawy uszkodzenia przewodu
Uszkodzona wiązka może powodować:
- całkowity brak reakcji szuflady, mimo obecności zasilania w gnieździe;
- zapalanie się panelu bez uruchomienia grzania;
- brak grzania tylko w wybranym trybie lub zakresie temperatury;
- przerywanie pracy po wysunięciu, wsunięciu albo poruszeniu szufladą;
- samoczynne wyłączanie urządzenia;
- nierówną pracę wentylatora lub brak wskazań panelu;
- zadziałanie zabezpieczenia nadprądowego;
- zapach przegrzanej izolacji, odbarwienie przewodu, nadtopione złącze albo ślady łuku elektrycznego.
Jeden objaw nie wskazuje jeszcze przewodu jako przyczyny. Brak reakcji może wynikać także z gniazda, instalacji, wyłącznika, modułu sterującego lub uszkodzonego przewodu zasilającego. Brak grzania wymaga dodatkowo sprawdzenia grzałki, termostatu, ogranicznika temperatury i połączeń.
Jak odróżnić przewód od innej usterki
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak rozumieć wynik |
| Szuflada nie reaguje | Brak zasilania, przewód zasilający, luźne złącze, moduł | Gniazdo, wtyczkę, zaciski i ślady przegrzania | Prawidłowe zasilanie w gnieździe nie potwierdza zasilania na wejściu urządzenia |
| Panel działa, ale nie ma grzania | Przewód grzałki, grzałka, termostat, ogranicznik temperatury, moduł | Złącza, ciągłość przewodu i elementy obwodu grzania | Ciągłość przewodu nie potwierdza sprawności grzałki ani sterowania pod obciążeniem |
| Praca przerywa po ruchu szuflady | Nadłamana żyła, luźny styk, przewód przygnieciony lub naprężony | Miejsce prowadzenia wiązki, zaciski i mocowania | Zmiana objawu przy bezpiecznym poruszaniu odłączoną wiązką wskazuje na problem mechaniczny, ale nie zastępuje pomiaru |
| Wybija zabezpieczenie | Zwarcie przewodu, przebicie do obudowy, uszkodzona grzałka lub moduł | Izolację, złącza i rezystancję do przewodu ochronnego | Nie wolno ponownie załączać urządzenia wielokrotnie bez ustalenia przyczyny |
| Widać nadtopienie złącza | Luźny styk, przeciążenie, przegrzanie przewodu lub uszkodzony element współpracujący | Złącze, zacisk, przekrój przewodu i element zasilany | Sama wymiana przewodu może nie usunąć przyczyny ponownego grzania styku |
Sprawdzenie przewodu miernikiem
Przed demontażem odłącz urządzenie od zasilania. Przy modelu podłączonym na stałe należy wyłączyć właściwy obwód i potwierdzić brak napięcia odpowiednim przyrządem. Nie wykonuj pomiaru ciągłości na przewodzie podłączonym do sieci.
Oględziny
Sprawdź całą trasę przewodu: wejście do obudowy, przepusty, miejsca przy zawiasach lub prowadnicach, złącza przy grzałce i module oraz zaciski przewodu ochronnego. Szukaj przetarcia, pękniętej izolacji, przebarwień, stopionego tworzywa, luźnych konektorów i śladów wilgoci. Złącze może wyglądać poprawnie z zewnątrz, a mimo to mieć wypaloną powierzchnię styku.
Pomiar ciągłości
Odłącz przewód lub wiązkę od urządzenia co najmniej na jednym końcu, a przy pomiarze przewodów podłączonych do modułu najlepiej odłącz oba końce zgodnie ze schematem danego modelu. Ustaw miernik na pomiar rezystancji lub test ciągłości i sprawdź każdą żyłę od jednego końca do drugiego.
- odczyt przewodzenia na każdej żyle wskazuje, że w chwili pomiaru nie ma przerwy w badanym odcinku;
- brak wskazania albo wartość zmieniająca się przy delikatnym poruszaniu przewodem wskazuje na przerwę, uszkodzenie zacisku lub nadłamanie żyły;
- wynik prawidłowy tylko w jednej pozycji przewodu oznacza usterkę zależną od ułożenia;
- pomiar między żyłami powinien być zgodny ze schematem: zwarcie między obwodami, które nie powinny być połączone, jest nieprawidłowe.
Pomiar ciągłości nie ocenia izolacji pod napięciem, odporności styku na obciążenie ani poprawności przypisania pinów. Jeśli przewód ma element filtrujący, zabezpieczenie lub elektronikę w zespole, odczyt może różnić się od prostego pomiaru pojedynczej żyły. Wartość rezystancji i sposób badania należy wtedy porównać ze schematem serwisowym konkretnego modelu.
Dostęp do przewodu i wymiana
W szufladzie do zabudowy dostęp do przewodu zasilającego zwykle wymaga wysunięcia urządzenia z mebla. W zależności od konstrukcji można następnie zdjąć osłonę skrzynki przyłączeniowej, panel boczny albo tylną osłonę. Wewnętrzna wiązka może być dostępna dopiero po wyjęciu szuflady z prowadnic lub po zdjęciu osłony modułu.
Przed odłączeniem przewodów:
- odłącz zasilanie i zabezpiecz urządzenie przed przypadkowym załączeniem;
- wykonaj zdjęcie ułożenia wiązki i oznacz złącza, jeśli nie mają jednoznacznych kluczy mechanicznych;
- sprawdź, czy przewód jest prowadzony przez przepust, uchwyt lub odciążenie mechaniczne;
- odłącz złącza za obudowę konektora, a nie za pojedynczą żyłę;
- porównaj nową część z wymontowanym elementem pod względem złączy, długości, mocowań, liczby żył i przekroju;
- poprowadź przewód dokładnie tak jak przewidziano dla danego modelu, z dala od grzałki i ostrych krawędzi;
- zamontuj wszystkie uchwyty, przepusty, osłony i połączenie ochronne przed próbą działania.
Nie skracaj przewodu, nie zastępuj konektora przypadkowym zaciskiem i nie łącz żył skręceniem ani taśmą izolacyjną. Przewód zasilający musi mieć odpowiedni typ, izolację, przekrój, zakończenia i odciążenie. Jeśli uszkodzenie obejmuje nadpaloną listwę, zacisk lub moduł, trzeba znaleźć przyczynę przegrzania przed uruchomieniem urządzenia.
Czynności przy przewodzie sieciowym, zaciskach, module i pomiarach napięcia są przeznaczone dla osoby z odpowiednimi kwalifikacjami, doświadczeniem i narzędziami. Nie wykonuj pomiarów pod napięciem, jeśli nie potrafisz bezpiecznie zidentyfikować punktów pomiarowych i zagrożeń.
Po naprawie sprawdź, czy przewód nie jest ściśnięty przez obudowę ani prowadnice, czy złącza są całkowicie osadzone i czy przewód ochronny jest zamocowany. Test działania wykonaj najpierw bez obciążania urządzenia naczyniami. Obserwuj, czy panel reaguje, grzanie załącza się prawidłowo i czy nie pojawia się zapach przegrzanej izolacji.
Jak dobrać właściwy przewód
Najbezpieczniej dobierać część po numerze katalogowym i pełnym oznaczeniu urządzenia, a nie po samym zdjęciu. Identyczne złącze może występować w przewodach o innym przekroju, długości, układzie pinów albo przeznaczeniu. W przypadku wiązek znaczenie ma także sposób prowadzenia i obecność odciążenia, uchwytów, filtra lub dodatkowego zabezpieczenia.
Z tabliczki znamionowej przygotuj dane właściwe dla producenta:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG, Zanussi: pełny PNC / Prod.No.;
- Bosch, Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit, Hotpoint: numer serwisowy, często 12-cyfrowy i zaczynający się od 85;
- Beko, Grundig: model i Product No.;
- LG: model i Product Code;
- Gorenje, Hisense: model i Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.

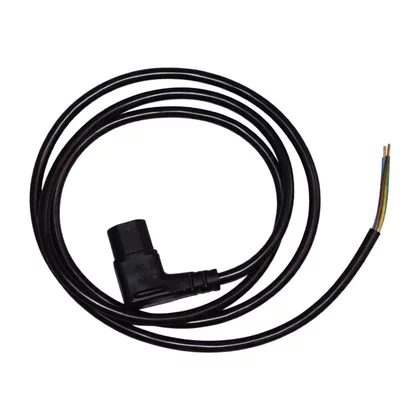

Jeżeli część jest opisana jako przewód zasilający, sprawdź dodatkowo sposób podłączenia urządzenia: wtyczka, przewód wyprowadzony do zacisków lub wiązka z określonymi konektorami. Nie zakładaj zgodności tylko dlatego, że przewód ma taką samą liczbę żył. Przed zakupem odczytaj pełne oznaczenie z tabliczki, numer części z wymontowanego przewodu i — jeśli to możliwe — wykonaj zdjęcie złączy oraz ich ułożenia.
FAQ
Czy brak grzania oznacza uszkodzony przewód?
Nie. Podobny objaw powodują grzałka, termostat, ogranicznik temperatury, moduł sterujący, luźne złącze albo brak zasilania jednej części obwodu. Najpierw sprawdź zasilanie, oględziny połączeń i ciągłość przewodu, a następnie elementy grzania zgodnie ze schematem modelu.
Czy można naprawić nadłamany przewód przez połączenie żył?
W obwodzie zasilającym i przy elementach grzejnych nie należy wykonywać prowizorycznych połączeń. Wymień właściwą wiązkę lub przewód z odpowiednimi zakończeniami. Naprawa przewodu może być dopuszczalna tylko wtedy, gdy przewiduje ją dokumentacja i wykonuje ją osoba posiadająca odpowiednie kwalifikacje.
Czy pomiar ciągłości potwierdza sprawność przewodu?
Nie w pełni. Potwierdza brak przerwy w badanym momencie, ale nie wyklucza uszkodzonej izolacji, luźnego styku, błędnego układu pinów ani awarii ujawniającej się dopiero pod obciążeniem. Wynik trzeba odnieść do schematu konkretnego urządzenia.
Czy przewód z podobnym złączem będzie pasował?
Nie musi. O zgodności decydują między innymi pełne oznaczenie urządzenia, numer części, liczba i funkcja żył, przekrój, długość, sposób mocowania oraz położenie złącza. Sam wygląd i identyczna wtyczka nie wystarczają do potwierdzenia zgodności.
Jak uzyskać dostęp do przewodu w szufladzie do zabudowy?
Zwykle trzeba wysunąć urządzenie z mebla, a następnie zdjąć osłonę skrzynki przyłączeniowej lub panel przewidziany w konstrukcji. Wewnętrzna wiązka może wymagać wyjęcia szuflady z prowadnic. Dokładna kolejność zależy od modelu, dlatego przed demontażem sprawdź instrukcję serwisową i sposób zabezpieczenia urządzenia przed wysunięciem.
Jakie oznaczenia wysłać do doboru przewodu?
Prześlij pełne dane z tabliczki znamionowej wymagane dla marki, zdjęcie uszkodzonego przewodu i jego złączy oraz numer części, jeśli jest na niej nadrukowany. W przypadku Amica potrzebne są model, kod wyrobu i 14-cyfrowy numer fabryczny; sam skrócony model może nie identyfikować wariantu.
