Szuflady do szuflad do podgrzewania
Szuflady do szuflad do podgrzewania obejmują kompletne zespoły, fronty, podstawy i elementy komory. Gdy szuflada opada, zacina się, nie domyka lub ma pęknięty front, sprawdź prowadnice i mocowania, a część dobierz po pełnym oznaczeniu urządzenia, wymiarach oraz wariancie wykonania.
Co obejmuje ta kategoria
W tej kategorii znajdują się kompletne szuflady oraz większe elementy ich konstrukcji, między innymi fronty, drzwi zewnętrzne, podstawy, dolne komory i zespoły szuflady. Są to części mechaniczne, które współpracują z prowadnicami, ogranicznikami, podporami, zawiasami, uszczelką i elementami zabezpieczającymi.
Szuflada nie jest częścią uniwersalną. W podobnie wyglądających urządzeniach mogą występować różne szerokości, głębokości, sposoby mocowania frontu, typy prowadnic, mechanizmy push-to-open oraz inne położenie elementów współpracujących. Dlatego sama fotografia albo zgodna szerokość zabudowy nie potwierdza dopasowania.
Objawy uszkodzenia szuflady
Problem z szufladą lub jej zespołem można podejrzewać, gdy:
- szuflada wysuwa się z oporem, skokowo albo tylko po jednej stronie;
- front opada, jest przekrzywiony lub ma wyczuwalny luz;
- szuflada ociera o obudowę i nie pozostaje równolegle do frontu zabudowy;
- podczas ruchu słychać trzaski, stuki albo metaliczne tarcie;
- szuflada nie dochodzi do końca lub odbija po zamknięciu;
- widoczne są pęknięcia, wgniecenia, rozwarstwienie frontu albo uszkodzone punkty mocowania;
- wewnętrzna komora jest zdeformowana i nie pozwala prawidłowo ułożyć naczyń.
Jeżeli szuflada działa mechanicznie poprawnie, ale naczynia się nie nagrzewają, sama wymiana szuflady zwykle nie rozwiąże problemu. W takim przypadku trzeba osobno sprawdzić zasilanie, sterowanie, wyłącznik, grzałkę, termostat lub wentylator. Część mechaniczna może natomiast powodować problem pośredni, jeżeli w danym modelu zamknięcie szuflady uruchamia przełącznik albo warunkuje pracę grzałki i wentylatora.
Objaw, przyczyna i sprawdzenie
| Objaw | Możliwe przyczyny | Co sprawdzić | Jak interpretować wynik |
| Szuflada zacina się lub przesuwa nierówno | Zanieczyszczona, wygięta albo uszkodzona prowadnica; krzywo osadzony zespół szuflady; przeciążenie | Opróżnij szufladę, wysuń ją ostrożnie i obejrzyj obie strony prowadzenia | Jeżeli problem znika bez obciążenia, sprawdź dopuszczalne obciążenie i stan prowadnic. Jeżeli występuje nadal, potrzebna może być regulacja albo wymiana elementu prowadzącego |
| Front opada lub jest przekrzywiony | Poluzowane mocowanie, pęknięty wspornik, odkształcona podstawa albo nierówne prowadnice | Porównaj szczeliny po lewej i prawej stronie, sprawdź luzy i punkty mocowania | Nierówna szczelina po jednej stronie wskazuje na problem z ustawieniem lub mechaniką, ale nie identyfikuje samodzielnie konkretnej części |
| Szuflada nie domyka się | Złe ustawienie prowadnic, przesunięty zatrzask, ciało obce, uszkodzony front lub element push-to-open | Sprawdź, czy prowadnice są wsunięte do końca i czy nic nie wystaje z komory | Jeżeli prowadnice nie trafiają w swoje gniazda, nie dociskaj szuflady na siłę. Może to uszkodzić łożyska, zatrzaski albo front |
| Słychać stuki podczas wysuwania | Luz na prowadnicy, pęknięty uchwyt, brak elementu ograniczającego albo ciało obce | Obejrzyj mocowania i sprawdź, czy hałas występuje również przy pustej szufladzie | Hałas tylko pod obciążeniem może wynikać z przeciążenia lub ugięcia zespołu, a nie z pęknięcia samej szuflady |
| Szuflada nie grzeje, ale wysuwa się prawidłowo | Zasilanie, sterowanie, grzałka, termostat, wentylator lub wyłącznik | Sprawdź ustawienie programu i działanie urządzenia zgodnie z instrukcją danego modelu; pomiary elektryczne wykonuj po odłączeniu zasilania i według dokumentacji | Sprawna mechanika nie potwierdza sprawności obwodu grzania. Nie kupuj kompletnej szuflady tylko na podstawie braku ciepła |
| Front lub szyba są pęknięte | Uderzenie, naprężenie przy montażu, przegrzanie, poluzowane mocowanie | Ustal, czy uszkodzenie dotyczy samego frontu, szyby, ramy czy całego zespołu | Jeżeli uszkodzone są punkty mocowania albo rama, wymiana samej szyby może być niewystarczająca |
Oględziny przed zamówieniem
Przed demontażem wykonaj zdjęcia szuflady z przodu, z obu boków i od wewnątrz. Zapisz również:
- szerokość, wysokość i głębokość elementu, mierzone bez zgadywania na podstawie zabudowy;
- sposób mocowania frontu oraz rozmieszczenie otworów, zaczepów i wsporników;
- typ prowadnic i położenie dźwigni zwalniających;
- obecność mechanizmu push-to-open, zatrzasków, ograniczników lub elementów samodomykających;
- oznaczenia nadrukowane na części, jeżeli są czytelne;
- pełne dane z tabliczki znamionowej urządzenia.
Nie prostuj na siłę wygiętej szuflady, nie rozwiercaj nowych otworów i nie zastępuj brakujących mocowań przypadkowymi wkrętami. Zmiana położenia frontu może spowodować naprężenie prowadnic, problemy z domykaniem albo nieprawidłowe działanie wyłącznika zamknięcia.
Demontaż i dostęp do szuflady
W wielu konstrukcjach dostęp do szuflady uzyskuje się od frontu, przez pełne wysunięcie jej na prowadnicach. Nie ma jednak jednej procedury dla wszystkich marek i modeli.
W konstrukcjach z zatrzaskami prowadnic spotyka się rozwiązanie, w którym po pełnym otwarciu jedną dźwignię zwalnia się w dół, a drugą podnosi do góry. Następnie szufladę wysuwa się prosto, bez przekręcania. W innych urządzeniach przed wyjęciem trzeba odkręcić osłonę prowadnicy albo odłączyć dodatkowy element zabezpieczający. Kierunek działania dźwigni oraz liczba mocowań zależą od konkretnego modelu.
Praktyczna kolejność jest następująca:
- Wyłącz urządzenie i poczekaj, aż szuflada, jej dno oraz element grzejny całkowicie ostygną.
- Jeżeli urządzenie jest zasilane z sieci, odłącz zasilanie przed czynnościami serwisowymi.
- Opróżnij szufladę i wysuń ją do położenia przewidzianego w instrukcji.
- Zidentyfikuj sposób zwalniania prowadnic, nie używając siły i nie podważając elementów przypadkowym narzędziem.
- Przy wyjmowaniu podtrzymuj szufladę poziomo, aby nie obciążyć jednostronnie prowadnic.
- Oznacz przewody lub złącza tylko wtedy, gdy dana konstrukcja wymaga ich odłączenia; nie ciągnij za przewody.
- Po wymianie ustaw prowadnice w pozycji montażowej, wsuń szufladę prosto i sprawdź, czy zatrzaski zadziałały.
- Kilkakrotnie otwórz i zamknij pustą szufladę, a następnie sprawdź ją z niewielkim obciążeniem.
Opisane czynności serwisowe wymagają doświadczenia, właściwych narzędzi i przestrzegania instrukcji dla konkretnego modelu. Nie zdejmuj obudowy urządzenia ani nie wykonuj pomiarów pod napięciem, jeżeli nie masz odpowiednich kwalifikacji. W szufladzie mogą znajdować się elementy pozostające gorące po wyłączeniu, a niewłaściwe odłączenie przewodów może spowodować porażenie lub uszkodzenie elektroniki.
Wymiana szuflady, frontu lub podstawy
Jeżeli wymieniasz kompletną szufladę, kluczowe jest prawidłowe przeniesienie elementów współpracujących: prowadnic, zatrzasków, ograniczników, uchwytów oraz ewentualnych osłon. Nie zakładaj, że wszystkie części znajdujące się w starej szufladzie są elementami wymienianego zespołu.
Przy wymianie frontu sprawdź, czy produkt obejmuje sam panel, panel z ramą, drzwi zewnętrzne czy kompletny zespół przedni. Te nazwy mogą oznaczać różny zakres dostawy. Przed dokręceniem mocowań ustaw front względem obudowy i sprawdź, czy nie naciska na sąsiednie elementy.

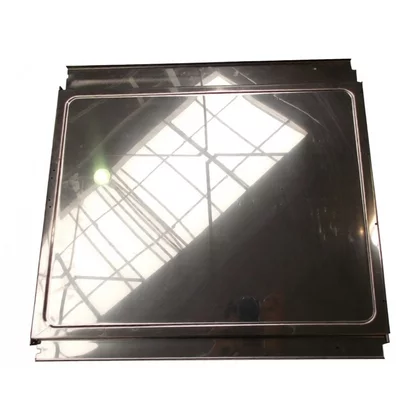

Przy wymianie podstawy lub dolnej komory skontroluj, czy nie została uszkodzona także mata antypoślizgowa, izolacja, wspornik albo element grzejny znajdujący się pod komorą. W modelach z wentylatorem nie zasłaniaj kanałów przepływu powietrza.
Po montażu sprawdź:
- równoległość frontu względem obudowy;
- płynność ruchu po obu stronach;
- działanie zatrzasku i ewentualnego mechanizmu push-to-open;
- pełne zamknięcie bez odbijania i ocierania;
- stabilność dna przy pustej szufladzie i przy obciążeniu zgodnym z instrukcją;
- pracę urządzenia dopiero po potwierdzeniu prawidłowego montażu.
Jak dobrać właściwą część
Podstawą doboru jest pełne oznaczenie urządzenia, a nie sama nazwa handlowa, zdjęcie części ani podobny wymiar. Odczytaj wszystkie informacje z tabliczki znamionowej i porównaj je z opisem katalogowym części.
W zależności od marki potrzebne może być:
- Amica: model, kod wyrobu i 14-cyfrowy numer fabryczny;
- Electrolux, AEG i Zanussi: pełny PNC lub Prod.No.;
- Bosch i Siemens: pełny E-Nr z końcówką /xx;
- Whirlpool, Bauknecht, Indesit i Hotpoint: numer serwisowy, często 12-cyfrowy i rozpoczynający się od 85;
- Beko i Grundig: model oraz Product No.;
- LG: model oraz Product Code;
- Gorenje i Hisense: model oraz Art. No. albo kod PS;
- Samsung: pełny model wraz z wariantem końcowym, na przykład /0000.
Dodatkowo porównaj wymiary, stronę montażu, materiał frontu, sposób mocowania i zakres dostawy. W szufladach zabudowanych szczególnie ważne są głębokość prowadnic, położenie otworów oraz zgodność z mechanizmem otwierania. Identyczne złącze lub podobny wygląd nie gwarantują zgodności, ponieważ różnice mogą dotyczyć konstrukcji mechanicznej, obciążenia, sterowania zamknięciem albo konkretnej wersji produkcyjnej.
Przed zakupem spisz oznaczenie z tabliczki i numer części ze starego elementu. Jeżeli oznaczenie jest nieczytelne, przygotuj zdjęcie tabliczki, frontu, prowadnic i mocowań. To pozwala porównać wariant zamiast dobierać szufladę wyłącznie po nazwie urządzenia.
Powiązane elementy
Jeżeli oględziny wykażą, że kompletna szuflada jest sprawna, problem może dotyczyć części współpracującej:
- przy zacinaniu i opadaniu sprawdź prowadnice oraz ograniczniki do szuflad do podgrzewania;
- przy pękniętym lub uszkodzonym panelu porównaj szyby i obudowy do szuflad do podgrzewania;
- gdy szuflada zamyka się prawidłowo, ale nie grzeje, sprawdź grzałkę lub termostat, zawsze po potwierdzeniu diagnozy dla danego modelu.
FAQ
Czy uszkodzona szuflada może powodować brak grzania?
Może, jeżeli konstrukcja ma wyłącznik lub czujnik zależny od zamknięcia szuflady. Samo opadanie, pęknięcie frontu albo cięższa praca prowadnic nie dowodzi jednak awarii obwodu grzania. Najpierw rozdziel problem mechaniczny od elektrycznego.
Czy można dobrać szufladę tylko po szerokości?
Nie. Szerokość jest tylko jednym z wymiarów. Znaczenie mają także głębokość, prowadnice, otwory mocujące, sposób zamykania, wariant frontu i pełne oznaczenie urządzenia.
Jak wyjąć szufladę do podgrzewania?
W wielu modelach trzeba ją całkowicie otworzyć, zwolnić zatrzaski prowadnic i wysunąć prosto. W innych konstrukcjach konieczne jest odkręcenie osłony lub dodatkowego zabezpieczenia. Użyj procedury właściwej dla konkretnego modelu i nie wyrywaj szuflady na siłę.
Czy pęknięty front oznacza konieczność wymiany całej szuflady?
Nie zawsze. Jeżeli korpus, rama, prowadnice i punkty mocowania są proste, możliwa może być wymiana samego frontu albo drzwi zewnętrznych. Gdy uszkodzona jest rama lub mocowanie, potrzebny może być większy zespół.
Czy podobna szuflada innej marki będzie pasować?
Nie należy tego zakładać. Nawet przy podobnych wymiarach mogą różnić się prowadnice, mocowania, obciążenie, sposób uruchamiania zamknięcia i elementy elektryczne. Zgodność trzeba potwierdzić katalogowo dla pełnego oznaczenia urządzenia.
Jakie dane przesłać do doboru części?
Przygotuj pełne oznaczenie z tabliczki znamionowej, numer części ze starego elementu oraz zdjęcia frontu, prowadnic i mocowań. W zależności od marki może być potrzebny PNC, pełny E-Nr, numer serwisowy, Product No., Product Code, Art. No. albo wariant modelu.
